LM3914 : 핀아웃, 기능 및 작동 방식은?

LM3914 통합 회로는 아날로그 전압 레벨을 시각적으로 직관적 인 LED 디스플레이로 변환 할 수있는 능력으로 전자 제품 분야에서 두드러집니다.이 기능은 배터리 충전기 및 오디오 시스템과 같이 명확하고 정확한 전압 판독이 필요한 애플리케이션에 좋습니다.LM3914는 아날로그 신호를 간단한 LED 비주얼로 변환함으로써 전자 장치의 디스플레이 기능 개발을 단순화합니다.이 기사는 LM3914의 PIN 구성을 탐구하고 기능을 탐색하며 광범위한 응용 프로그램을 논의하여 다른 ICS와 비교 분석을 제공 하면서이 다양한 구성 요소를 사용하는 특정 장점을 강조합니다.

목록

LM3914의 개요

그만큼 LM3914, 적응성 모 놀리 식 통합 회로는 다양한 전압 레벨을 생생한 시각적 LED 표현으로 변환하는 데 탁월합니다.최대 10 개의 LED를 능숙하게 관리하고 두 개의 별개의 모드로 작동 할 수 있습니다. DOT 모드는 한 번에 1 개의 LED를 표시하고 바 모드를 특정 전압 레벨까지 활성화합니다.이러한 모드는 IC의 유연성을 반영하여 간단한 핀 구성을 통해 쉽게 전환 할 수 있습니다.

하나의 핀 만 사용하여 DOT와 BAR 모드 사이를 쉽게 전환하면 다양한 응용 분야에 대한 LM3914의 다양성이 향상됩니다.실제 시나리오에서 DOT 모드는 언제라도 활성 LED를 줄임으로써 에너지를 보존합니다. 이는 휴대용 또는 에너지에 민감한 장치에서 바람직한 특성입니다.반면, Bar Mode는 VU 미터 내 시청각과 같은 빠르고 직관적 인 데이터 이해를 요구하는 컨텍스트에서 잘 작동하는 전압 레벨의 즉각적이고 포괄적 인 표시를 제공합니다.

LM3914의 주목할만한 특성은 외부 저항 없이도 LED 전류를 관리 할 수있는 내장 기능, 회로 설계를 간소화하며 구성 요소를 최소화 할 수 있다는 것입니다.이 기능은 작고 효율적인 시스템을 생성하는 데 유리합니다.효율적인 LED 전류 관리와 쌍을 이루는 회로의 저전력 요구 사항은 에너지 절약을 목표로하는 장치에 적합성을 강화합니다.저전력 장치에서 LM3914를 사용하는 것은 에너지 절약 목표를 지속적으로 충족시켜 강력한 성능을 유지하면서 에너지를 보존하는 데 효능을 입증합니다.

LM3914 핀 구성

LM3914는 20 핀 PLCC와 18 핀 PDIP의 두 가지 패키지 유형으로 제공됩니다.

20 핀 PLCC의 핀 구성

핀 번호	핀 이름	설명
1	LED1	LED 드라이버 출력 1
2	V+	공급 전압
3	다섯-	지면
4	분배기 (로우 엔드)	낮은 기준 전압 입력
5	신호 입력	신호 입력
6	분배기 (하이 엔드)	높은 기준 전압 입력
7	NC	연결되지 않았습니다
8	참조 출력	참조 전압 출력
9	NC	연결되지 않았습니다
10	ref adj	참조 전압 조정
11	모드 선택	도트 또는 막대 모드를 선택합니다
12	LED10	LED 드라이버 출력 10
13	LED9	LED 드라이버 출력 9
14	LED8	LED 드라이버 출력 8
15	LED7	LED 드라이버 출력 7
16	LED6	LED 드라이버 출력 6
17	LED5	LED 드라이버 출력 5
18	LED4	LED 드라이버 출력 4
19	LED3	LED 드라이버 출력 3
20	LED2	LED 드라이버 출력 2

18 핀 PDIP의 핀 구성

핀 번호	핀 이름	설명
1	LED1	LED 드라이버 출력 1
2	V+	공급 전압
3	다섯-	지면
4	분배기 (로우 엔드)	낮은 기준 전압 입력
5	신호 입력	신호 입력
6	분배기 (하이 엔드)	높은 기준 전압 입력
7	참조 출력	참조 전압 출력
8	참조 조정	참조 전압 조정
9	모드 선택	도트 또는 막대 모드를 선택합니다
10	LED10	LED 드라이버 출력 10
11	LED9	LED 드라이버 출력 9
12	LED8	LED 드라이버 출력 8
13	LED7	LED 드라이버 출력 7
14	LED6	LED 드라이버 출력 6
15	LED5	LED 드라이버 출력 5
16	LED4	LED 드라이버 출력 4
17	LED3	LED 드라이버 출력 3
18	LED2	LED 드라이버 출력 2

LM3914 기능 및 사양

• 막대 및 도트 디스플레이 모드를 모두 지원합니다.

• 정밀한 LED 활성화 임계 값에 대한 조정 가능한 전압 참조.

• 프로그래밍 가능한 LED 싱크 전류 : 2MA ~ 30MA.

• 최대 10 개의 LED를 동시에 제어합니다.

• 여러 IC가 계단식으로 인해 최대 100 개의 LED를 드라이브합니다.

• 3V ~ 18V의 전압 범위 내에서 작동합니다.

• 18 핀 딥 및 PLCC 패키지로 제공됩니다.

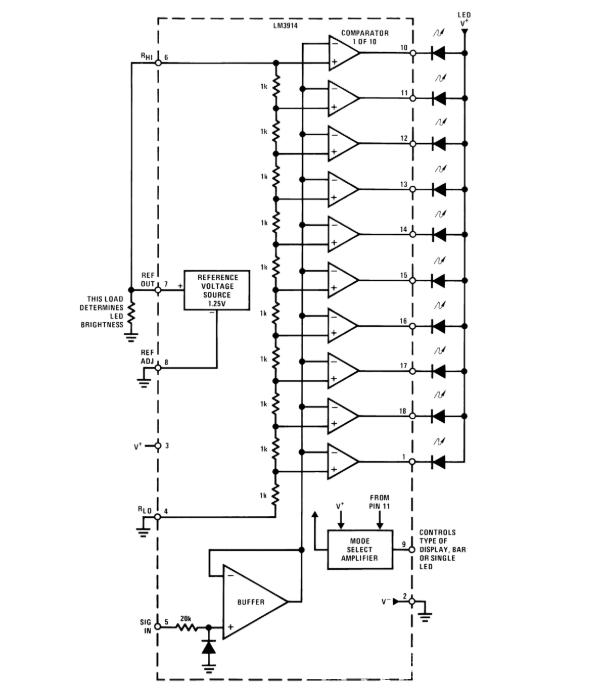

LM3914의 블록 다이어그램

LM3914에 대한 대안

• LM3916

• CD4511

• 최대 7219

• CD4054

LM3914의 운영 복잡성

LM3914 IC는 최대 10 개의 개별 LED의 밝기와 활성화를 관리하도록 설계된 아날로그 제어 LED 드라이버입니다.작동은 입력 아날로그 전압을 기반으로하며 스케일을 따라 조명되는 특정 LED를 결정합니다.마이크로 컨트롤러에 의존하는 설정과 달리 LM3914는보다 간단하고 간단한 접근 방식을 제공합니다.추가 구성 요소의 필요성을 최소화하고 프로그래밍의 복잡성을 제거합니다.IC는 3V ~ 18V의 아날로그 전압 범위 내에서 안정적으로 작동하므로 다양한 응용 분야에서 다재다능합니다.LED 전류를 조정하는 것은 간단합니다. 단일 저항을 핀 7에 연결하여 필요에 따라 조절하십시오.

LM3914는 두 가지 디스플레이 모드 인 Bar Mode 및 DOT 모드에서 작동하는 기능으로 인해 특히 다재다능합니다.막대 모드에서는 여러 LED가 동시에 입력 레벨을 나타 내기 위해 동시에 조명을 켜고 DOT 모드에서는 주어진 시간에 단일 LED 만 표시됩니다.이러한 유연성으로 인해 IC는 시각적 경보, 레벨 표시기 또는 밝기 변화의 명확한 표현이 중요한 모니터링 시스템과 같은 응용 프로그램에 적합합니다.대규모 프로젝트의 경우 LM3914를 쉽게 확장 할 수 있습니다.여러 IC를 직렬로 연결하면 최대 100 개의 LED를 제어 할 수 있습니다.이 확장 성은 확장 된 시각적 디스플레이 또는 표시기가 필요한 복잡한 시스템에서의 사용을 확대합니다.

LM3914의 활용

10 개의 LED를 연결하여 시작하십시오.각 LED는 입력 신호에 기초한 특정 전압 레벨에 해당합니다.IC에는 핀 7을 통해 제어되는 내장 전류 리미터가 있으므로 별도의 전류 제한 저항이 필요하지 않습니다. 각각의 음극 (음의 측면)을 IC의 적절한 출력 핀으로 연결하는 동안 양극 (양극) (양극).양의 측면)은 +5V 공급에 연결됩니다.IC의 출력 핀은 전류를 가라 앉히도록 설계 되었으며이 설정은 추가 구성 요소없이 효율적으로 작동 할 수 있습니다.

다음으로 핀 2와 3을 전원에 연결하여 IC에 전원을 공급하십시오.공급 전압이 IC가 모니터링 할 최고 전압보다 최소 1.5V가 더 높습니다.예를 들어, 모니터링 된 전압의 범위가 0V에서 5V 사이 인 경우 공급 전압은 6.5V 이상이어야합니다.적절한 전원 관리는 IC와 LED가 문제없이 작동하도록합니다.

입력 신호 범위와 일치하도록 기준 전압을 조정하십시오.낮은 기준 전압을 0V로 설정하는 핀 4를 연결하고 높은 기준 전압을 5V로 설정하는 핀 6을 연결하십시오.이러한 연결을 통해 IC는 원하는 범위 내에서 입력 신호를 해석 할 수 있습니다.그런 다음 입력 아날로그 신호를 PIN 5에 연결하십시오.이 신호는 입력 전압을 내부 참조 레벨과 비교하고 적절한 수의 LED를 활성화하여 전압을 나타내는 LED 수를 결정합니다.

LM3914는 두 가지 디스플레이 모드, 즉 막대 모드 및 도트 모드를 지원합니다.막대 모드에서 여러 LED가 조명을 조명하여 입력 전압 레벨에 해당하는 막대를 형성하려면 핀 9에 핀 3에 연결하십시오. DOT 모드의 경우 특정 전압 레벨을 나타내는 한 LED 조명 만 올리려면 핀 9를 분리하십시오.적절한 모드를 선택하면 입력 신호를 시각적으로 나타내는 방식에 따라 다릅니다.

LM3914의 응용

전원 공급 장치 모니터

전원 공급 장치 모니터링에 사용될 때 LM3914는 전압 레벨에 대한 정확한 시각적 피드백을 제공합니다.전압 변동을 읽기 쉬운 LED 디스플레이로 변동하여 변동을 신속하게 감지합니다.이것은 전자 부품이 안정적인 전원 공급 장치에 의존하여 올바르게 작동하는 응용 분야에서 특히 사용됩니다.일관된 전압 레벨을 보장함으로써 LM3914는 하드웨어 오작동을 방지하고 구성 요소의 수명을 연장하며 전반적인 시스템 신뢰성을 유지합니다.

자동차 대시 보드 게이지

LM3914는 현대 자동차 게이지의 핵심 구성 요소로 차량 정보의 모니터링 및 표시를 제공합니다.연료 레벨, 엔진 온도 또는 배터리 전압과 같은 매개 변수를 추적하고 표시하도록 구성 할 수 있습니다.센서 데이터를 명확한 시각적 형식으로 변환함으로써 운전자는 차량의 상태를 한눈에 평가할 수 있습니다.이를 통해 중요한 메트릭을 쉽게 이해할 수 있으므로 적시 유지 보수를 가능하게하고 안전한 운전을 촉진합니다.

오디오 레벨 미터

LM3914는 오디오 레벨 미터에서 널리 사용되며 사운드 볼륨 레벨의 시각적 표현을 제공합니다.오디오 신호에 대한 응답으로 일련의 LED를 활성화함으로써 회로를 사용하면 정밀도로 볼륨 변경을 모니터링 할 수 있습니다.응용 프로그램에 따라 디스플레이는 두 가지 모드로 작동 할 수 있습니다. 여러 LED가 동시에 켜진 바 디스플레이 또는 한 번에 하나의 LED 만 활성화되는 도트 디스플레이가 작동 할 수 있습니다.이 미터는 오디오 레벨을 미세 조정하는 데 도움이됩니다. 왜곡은 왜곡을 피하고 라이브 성능이나 녹음에서 일관된 음질을 보장합니다.

배터리 레벨 표시기

LM3914는 배터리 레벨 표시기를 설계하는 데 중심적인 역할을하며 배터리의 충전 상태를 시각적으로 나타내는 일련의 LED를 제어합니다.각 LED는 특정 전하 레벨 범위를 나타 내기 위해 조명을 올리므로 배터리 수명이 남아있는 즉각적이고 직관적 인 감각을 제공합니다.이 기능은 휴대용 장치에서 가치가있어 배터리 상태를 명확하고 표시하여 예기치 않은 전력 손실을 피하는 데 도움이됩니다.충전 수준을 측정하는 프로세스를 단순화함으로써 편의성과 장치 신뢰성을 향상시킵니다.

장단점

프로

LM3914의 우아한 간단성은 다양한 응용 프로그램에서 신속한 프로토 타이핑 및 통합을 지원합니다.수많은 외부 구성 요소에 대한 의존성을 줄임으로써 가능한 실패 지점을 줄여 신뢰성을 향상시킵니다.하나의 전원 공급 장치에서 실행할 수있는 능력은 이중 공급이 문제를 복잡하게 할 수있는 설정에서 실용성을 높입니다.효율적이고 생생한 LED 디스플레이의 우선 순위를 정하는 프로젝트를 다룰 때 LM3914는 아날로그 신호를 명확한 시각적 피드백으로 변환하여 만족도 및 운영 유동성을 촉진하여 탁월합니다.

단점

그러나 LM3914의 제약 조건을 인정하는 것이 중요합니다.주목할만한 한계는 LED 디스플레이의 고정 된 선형 스케일로, 모든 시나리오, 특히 광범위한 범위에 대한 데이터를 정확하게 묘사하기 위해 까다로운 로그 스케일링에 적합하지 않을 수 있습니다.LM3914를 선택하기 전에 프로젝트의 요구에 대한 미묘한 이해가 필요합니다.직접적인 접근 방식은 간단한 구현에 적합하지만 복잡하거나 더 역동적 인 환경은 디스플레이의 동작 방식에 대한 더 미세한 제어를 제공하는 다른 옵션을 탐색하면 혜택을 볼 수 있습니다.

LM3914와 LM3915의 비교

LM3914 및 LM3915의 특성

LM3914 및와 같은 장치 LM3915, 아날로그 전압의 시각적 표현을 위해 제작 된 독특한 출력 유형을 통해 탁월합니다.LM3914는 입력 전압을 선형 디스플레이로 변환하여 간단한 전압 측정이 필요한 시나리오에 적합합니다.반면에 LM3915는 오디오 신호 관리에 틈새 시장을 찾는 로그 출력을 생성하여 청각 인식의 본질적으로 로그 특성과 잘 어울립니다.

응용 프로그램

특정 작업에 적합한 구성 요소를 선택할 때 응용 프로그램의 고유 한 요구에 대한 반영이 중요합니다.배터리 레벨 표시기 또는 기타 전압 모니터링 시스템과 같은 구현의 경우 LM3914의 선형 스케일은 편의성을 제공합니다.그것의 간단성은 쉽게 이해할 수있는 전압 레벨의 표시에 적합합니다.대조적으로, 오디오 중심 애플리케이션의 경우 LM3915의 로그 디스플레이는 경험을 크게 향상시킬 수 있습니다.오디오 신호가 종종 광대 한 역학, LM3915와 같은 규모에 걸쳐 귀의 비선형 강도에 대한 비선형 인식을 모방하여 풍부한 해석과 통찰력을 제공합니다.

LM3914 패키지

LM3914 제조업체 정보

Texas Instruments는 반도체 생산의 선구자로서 LM3914와의 우수한 품질에 대한 약속을 구현합니다.일관된 성능으로 유명한이 제품은 다양한 응용 프로그램의 정밀한 요구와 밀접하게 일치합니다.그들의 정교한 제조 절차는 각 장치가 가장 높은 기대치와 일치하도록합니다.Texas Instruments는 LM3914와 함께 상세한 데이터 시트를 특징으로하는 단순한 물리적 제품을 초월하는 지원을 제공합니다.이 문서는 통합 프로세스를 다양한 전자 레이아웃으로 단순화하여 표준 사양 이외의 통찰력을 제공합니다.

결론

LM3914는 아날로그 전압을 직관적 인 LED 디스플레이로 변환하도록 설계된 신뢰할 수 있고 다재다능한 IC입니다.단순성, 도트 및 바 모드의 유연성 및 최대 10 개의 LED를 구동 할 수있는 기능은 배터리 레벨 표시기, 전력 모니터 및 오디오 미터와 같은 애플리케이션에 이상적입니다.효율적인 설계 및 적응성을 통해 LM3914는 광범위한 전자 시스템에서 명확하고 효과적인 시각적 전압 디스플레이를 생성하는 데 선호되는 선택입니다.
