LM339N 비교기 : 핀아웃, 사양 및 데이터 시트

이 기사는 LM339N 비교기에 대해 논의하여 전자 회로의 작동, 응용 프로그램 및 이점에 중점을 둡니다.LM339N이 2 개의 전압의 더 높이 결정하고 이진 신호를 출력하여 전자 제품의 의사 결정 프로세스를위한 귀중한 구성 요소가되는 방법을 설명합니다.이 기사는 또한 단일 및 이중 공급 작업, 효율적인 전력 소비 및 다양한 기술 및 산업 환경에서의 실제 용도에서 LM339N의 다양성을 강조합니다.

목록

LM339N의 개요

그만큼 LM339N 다재다능한 쿼드 전압 비교기는 단일 및 듀얼 공급 작업에 이상적이며 2V에서 36V까지 광범위한 전압 차이를 쉽게 적용합니다.이는 입력 공통 모드 전압보다 1.5V 레벨에서 VCC를 유지함으로써 보장됩니다.다양한 공급 전압에서 전력 소비를 효율적으로 관리하는 능력은 호소력을 향상시킵니다.또한 오픈-수집기 출력을 통해 유선 및 연결을 가능하게하여 잠재적 인 응용 프로그램의 범위를 크게 확장합니다.

설계 특이성은 LM339N을 단일 및 이중 공급 애플리케이션에 고유하게 적응할 수있게하여 다양한 설정에서 유연성을 제공합니다.산업 자동화 또는 통신과 같은 안정성과 정밀도의 가치가 깊은 규제 시스템에서 LM339N과 같은 전압 비교기는 중요한 기능을 수행합니다.이 도메인은 안정성을 잃지 않고 상당한 전압 이동을 처리하는 구성 요소의 능력으로부터 이익을 얻습니다.시나리오에서 시스템 안정성을 우선시하는 시나리오에서 LM339N의 꾸준한 전력 소비는 전압 변동 속에서 흔들리지 않는 성능을 보장합니다.

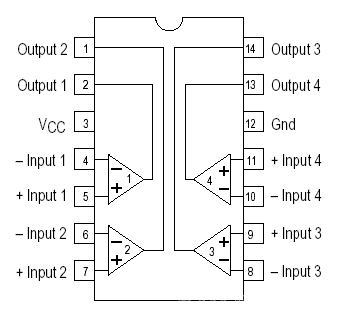

LM339N 핀 구성

핀 번호	핀 이름	설명
1	1 아웃	비교기의 출력 핀 1
2	2 아웃	비교기의 출력 핀 2
3	VCC	공급 핀
4	2 인의 뜻	비교기의 음의 입력 핀 2
5	2in+	비교기의 양의 입력 핀 2
6	1 인의 뜻	비교기의 음의 입력 핀 1
7	1in+	비교기의 양의 입력 핀 1
8	3 인의 뜻	비교기의 음의 입력 핀 3
9	3in+	비교기의 양의 입력 핀 3
10	4in-의 뜻	비교기의 음의 입력 핀 4
11	4in+	비교기의 양의 입력 핀 4
12	Gnd	지면
13	4 아웃	비교기의 출력 핀 4
14	3 아웃	비교기의 출력 핀 3

LM339N 기호, 발자국 및 CAD 모델

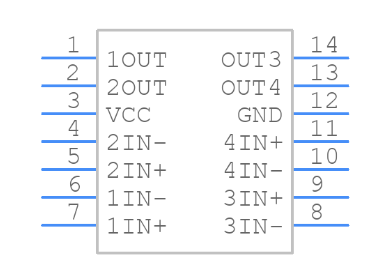

LM339N 기호

LM339N 발자국

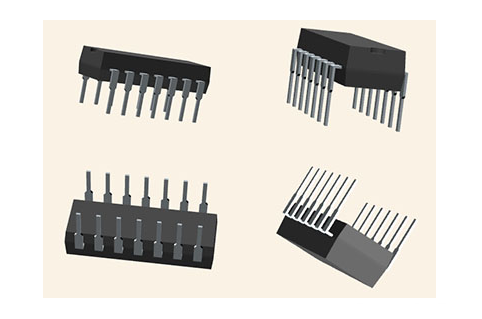

LM339N CAD 모델

LM339N의 특징

• 넓은 전원 공급 장치 범위: 2V – 36V (단일 공급) 및 1V – 18V (이중 공급)를 지원하여 다양한 회로 설계에 적응할 수 있습니다.

• 높은 정밀도: 2MV의 낮은 일반적인 오프셋 전압을 특징으로하며, 민감한 측정 시스템과 같은 고당도 애플리케이션에 이상적입니다.

• 저전력 소비: 배터리 작동 및 에너지 효율적인 장치에 적합한 공급 전류로 작동합니다.

• 최소 바이어스 전류 오류: 입력 바이어스 전류 25NA 및 ± 5NA의 오프셋 전류는 정밀 회로에서 오차를 감소시킵니다.

• 높은 입력 전압 처리: 공통 모드 및 차동 입력 전압을 공급 전압까지 관리하여 입력 변동에 대한 안정성을 보장합니다.

• 논리 회로 호환성: TTL, DTL, ECL, MOS 및 CMOS와 협력하여 디지털 시스템의 통합을 단순화하고 추가 구성 요소의 필요성을 줄입니다.

LM339N 기술 사양

유형	매개 변수
채널 당 정적 전류 Max.(엄마)	0.5
출력 전류 최소.(엄마)	6
응답 시간 (낮은 ~ 높음) (µs)	0.3
최소 작동 전압 (V)	2
최대 작동 전압 (V)	30
공통 모드 입력 전압 범위 (VICR) 최소.(다섯)	-
공통 모드 입력 전압 범위 (VICR) 최대.(다섯)	3.5
본격적인	아니요
채널 수	4
패키지/온도 (° C)	PDIP-14 / 0 ~ 70

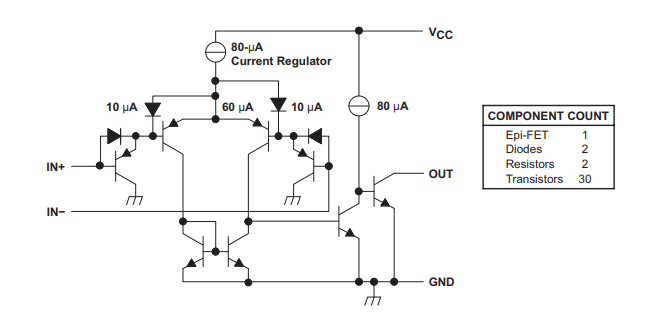

LM339N 기능 블록 다이어그램

LM339N에 대한 대안

• LM239N

• LM2901N

• LM339M/NOPB

LM339N의 응용

산업 제어 시스템

LM339N은 산업 자동화 및 제어 시스템의 초석입니다.주요 역할은 전압 레벨을 사전 정의 된 임계 값을 기반으로 정밀도와 트리거 동작을 비교하는 것입니다.예를 들어, 제조 공정에서 LM339N은 센서 출력을 모니터링하고 온도, 압력 또는 유체 수준과 같은 특정 조건이 안전한 작동 한도 내에 있는지 여부를 결정할 수 있습니다.불일치가 감지되면 IC는 경보 활성화, 기계 중지 또는 제어 매개 변수 조정과 같은 시정 조치를 시작합니다.높은 입력 임피던스와 저전압에서 작동하는 능력으로 인해 대규모 공장에서 소형 제어 패널에 이르기까지 다양한 산업 환경에 적응할 수 있습니다.LM339N은 극한 온도 나 전기 소음과 같은 가혹한 조건에서도 안정적인 작동을 보장함으로써 작동의 효율성, 안전성 및 신뢰성을 지원합니다.

자동차 전자 제품

자동차 애플리케이션에서 LM339N은 성능과 안전에 적합한 여러 시스템을 모니터링하고 제어하는 ​​핵심 구성 요소 역할을합니다.예를 들어, 엔진 관리 시스템에서는 산소 수준, 엔진 온도 및 스로틀 위치와 같은 센서 데이터를 모니터링하여 엔진이 효율적이고 안전한 한계 내에서 작동하도록합니다.조명 시스템, 헤드 라이트 제어, 내부 조명 및 표시기 신호에도 좋습니다.LM339N은 에어백 배치 시스템 및 ABS (Anti-Lock Braking Systems)와 같은 안전 메커니즘에서 역할을 수행하며, 여기서 잠재적 인 문제를 감지하거나 생명 절약 응답을 활성화하는 것과의 정확한 전압 비교는 자동 설계를위한 신뢰할 수있는 선택으로 만듭니다.일정한 운동, 진동 및 변동 온도의 엄격함을 견뎌야하는 시스템.

차량 인포테인먼트 및 기기 클러스터

최신 차량은 인포테인먼트 시스템 및 디지털 대시 보드에 의존하여 원활하고 사용자 친화적 인 운전 경험을 제공합니다.LM339N은 이러한 시스템에서 중요한 역할을하므로 인포테인먼트 장치 및 기기 클러스터 내에서 데이터 처리의 정확성과 응답 성을 향상시킵니다.멀티미디어 시스템에서는 터치 스크린, 음성 명령 및 오디오/비디오 신호와 같은 다양한 소스의 입력을 관리하여 원활한 전환 및 안정적인 작동을 보장합니다.대시 보드 클러스터에서는 속도, 연료 레벨, 엔진 상태 및 내비게이션 데이터와 같은 정보의 정확한 시각화에 기여합니다.LM339N은 전압 비교 및 ​​논리 작업을 활성화함으로써 이러한 시스템이 지연이나 오류없이 작동하도록하여 운전자 편의성과 차량 성능을 향상시킵니다.

바디 제어 모듈 (BCMS)

차체 제어 모듈은 전원 창, 중앙 잠금, 시트 조정 및 내부/외부 조명과 같은 차량 내에서 다양한 전기 및 전자 기능을 관리하는 데 핵심입니다.LM339N은 이러한 모듈에 깊이 통합되어 스위치, 센서 또는 컨트롤러의 입력 신호를 평가하는 비교기 역할을합니다.예를 들어, 드라이버가 버튼을 눌러 창을 롤링하면 LM339N은 입력 신호를 사전 설정 조건과 비교하고 모터를 활성화하여 창을 내리는 것과 같은 적절한 응답을 결정합니다.저전력에서 효율적으로 작동하고 여러 입력을 동시에 처리하는 기능은 이러한 응용 프로그램에 이상적입니다.또한, BCM에 걸친 안전하고 효율적인 전력 분배를 보장하는 역할은 시스템 오작동의 가능성을 줄여서 전반적인 차량 신뢰성을 향상시키는 데 기여합니다.

전원 공급 장치 모니터링

전원 공급 장치는 모든 전자 시스템의 중추이며, 그 안정성은 구성 요소의 적절한 기능을 보장하는 데 중요합니다.LM339N은 입력 전압 레벨을 사전 정의 된 안전 범위와 비교하여 전원 공급 장치 라인을 모니터링하는 데 탁월합니다.전압이 아래로 떨어지거나 이러한 한계를 뛰어 넘는 경우 IC는 감당 구성 요소를 종료하여 손상을 방지하거나 경보 신호 또는 백업 시스템을 활성화하는 등 응답을 트리거 할 수 있습니다.이 기능은 안정성을 유지하고 장비를 보호하기위한 전압 규제가있는 무정전 전원 공급 장치 (UPS), 배터리 충전기 및 재생 가능 에너지 시스템과 같은 응용 분야에서 중요합니다.저전력 소비와 광범위한 전압 범위는 LM339N을 전력 감독 작업을위한 비용 효율적이고 효율적인 솔루션으로 만듭니다.

발진기 회로

발진기는 전자 장치에서 타이밍 참조 역할을하는주기적인 신호를 생성하는 데 사용됩니다.LM339N은 일반적으로 전압 레벨을 탁월한 정확도와 비교할 수있는 능력으로 인해 정확한 발진기 회로를 설계하는 데 일반적으로 사용됩니다.예를 들어, 디지털 시계, 신호 생성기 또는 주파수 변조 시스템에 사용하기 위해 제곱파 신호를 생성하도록 구성 할 수 있습니다.다목적 성은 또한 지연 릴레이, 펄스 폭 변조 (PWM) 또는 디지털 시스템의 순차적 작업과 같은 프로세스를 제어하기 위해 정확한 간격이 필요한 타이머 회로에서 작동 할 수 있습니다.LM339N의 고속 작동 및 낮은 오프셋 전압은 이러한 발진기의 안정성과 정확도에 기여합니다.

신호 처리의 피크 검출

신호의 피크 값을 감지하는 것은 많은 측정 및 신호 처리 응용 분야에서 기능입니다.LM339N은 입력 수준을 비교하고 추가 분석을 위해 피크 값을 유지함으로써 변동 신호의 최대 진폭을 효율적으로 식별 할 수 있습니다.이 기능은 오디오 신호 처리와 같은 시스템에서 유용하며 볼륨 정규화 또는 왜곡 방지를위한 오디오 파형의 가장 큰 부분을 식별하는 데 도움이됩니다.마찬가지로, 시험 및 측정 장비에서 IC는 시끄럽거나 빠르게 변화하는 신호에서 피크 값을 분리하여 정확한 판독 값을 용이하게합니다.아날로그 및 디지털 시스템 모두에서 효과적으로 작동하는 기능은 광범위한 피크 감지 시나리오에서 유틸리티를 향상시킵니다.

로직 레벨 전압 변환

많은 전자 시스템은 다른 전압 레벨에서 작동하는 구성 요소로 구성되어 호환성과 일관된 성능을 보장하기위한 전압 변환을 만듭니다.LM339N은 로직 레벨을 비교하고 다양한 전압 요구 사항을 갖는 회로 섹션 간의 신호를 변환 하여이 프로세스를 단순화합니다.예를 들어, 일부 구성 요소가 3.3v에서 작동하고 다른 구성 요소가 5V에서 작동하는 혼합 신호 시스템에서 LM339N은 신호가 왜곡이나 정보 손실없이 정확하게 변환되도록합니다.이 기능은 주변 장치와 센서가 다른 전압 레벨에서 작동 할 수있는 마이크로 컨트롤러와 같은 시스템에서 사용됩니다.LM339N은 원활한 논리 레벨 변환을 제공함으로써 구성 요소 간의 원활한 통신을 가능하게하고 전체 시스템 안정성을 유지하는 데 도움이됩니다.

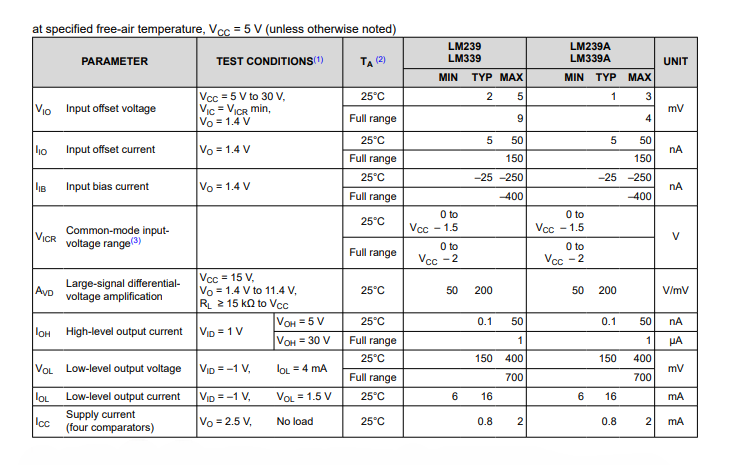

LM339N 전기 특성

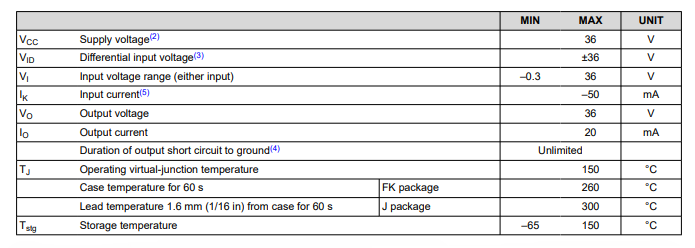

LM339N 절대 최대 등급

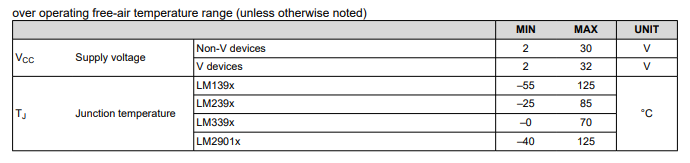

LM339N 권장 작동 조건

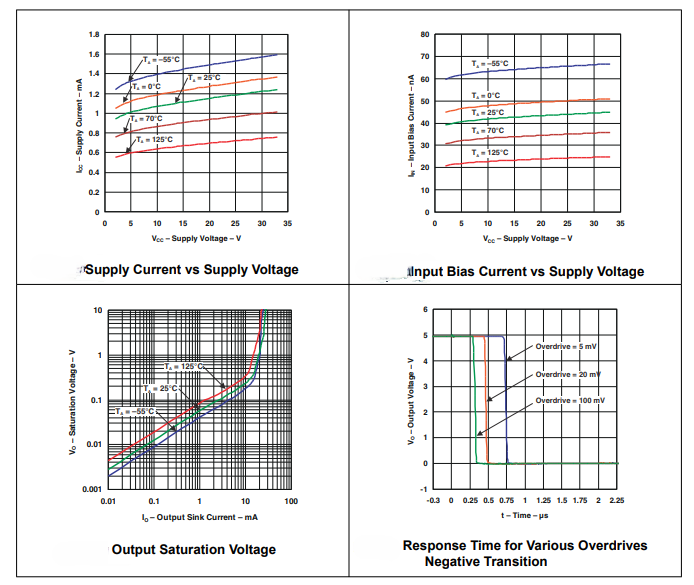

LM339N의 전형적인 성능 특성

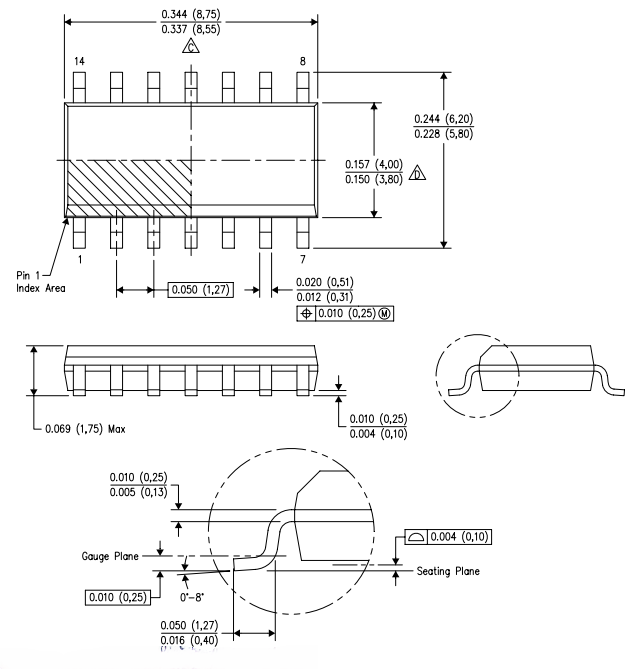

LM339N 패키지

LM339N 제조업체 정보

Texas Instruments (TI)는 35 개국에서 30,000 명 이상의 직원이 운영되는 주요 반도체 회사입니다.TI는 1958 년에 최초의 기능적 통합 회로를 발명 한 이후 자동차, 통신 및 전자 제품과 같은 산업용 아날로그 및 내장 처리 칩 설계 및 제조에 중점을 두었습니다.TI의 글로벌 성공은 복잡한 문제를 해결하고 신뢰할 수있는 최첨단 제품을 제공하기 위해 협력하는 Tiers로 알려진 숙련 된 인력에 의해 주도됩니다.그들의 작업은 산업이 발전하는 기술 요구를 충족시키면서 일상 생활에 영향을 미치는 혁신을 형성하는 데 도움이됩니다.TI는 60 년 이상 동안 반도체 발전의 최전선에 남아있었습니다.혁신과 효율성에 중점을두면 실리콘 기반 기술의 한계를 높이는 고성능 제품을 생성 할 수 있습니다.TI는 혁신과 협업을 통해 산업에 계속 영향을 미치고 사람들이 전 세계 기술과의 상호 작용 방식을 향상시킵니다.
