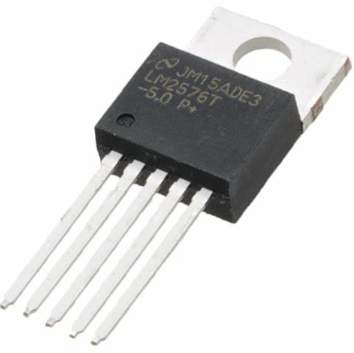

LM2576T 전압 조절기 : 핀아웃, 회로 설계 및 자세한 데이터 시트 통찰력

현대적인 전자 설계에서 효율적인 전압 조절은 다양한 구성 요소에 안정적이고 안정적인 전원 공급 장치를 보장합니다.LM2576T 일련의 모 놀리 식 통합 조절기는 일반적으로 벅 컨버터로 알려진 스텝 다운 스위칭 응용 분야를위한 매우 다양한 솔루션입니다.이 기사는 LM2576T의 주요 기능, 실제 응용 프로그램 및 설계 고려 사항을 살펴보고 구현 및 실제 성능에 대한 통찰력을 제공합니다.소비자 전자 장치, 전원 공급 장치 또는 산업 자동화에 사용 되든이 규제 기관의 효율성 및 적응성은 전원 관리 시스템을 최적화 할 수있는 귀중한 도구입니다.

목록

LM2576T의 개요

그만큼 LM2576T 시리즈에는 스텝 다운 전환 조절기의 생성을 용이하게하기 위해 설계된 모 놀리 식 IC가 포함됩니다.이 ICS는 우수한 라인 및 하중 조절 능력을 가지고 있으며, 최대 3.0 A까지 효과적으로 전원을 공급합니다.전원 공급 장치 응용 프로그램의 구성 요소.

LM2576T 시리즈의 정의 특성은 효율적인 스위치 모드 전원 공급 장치 기능으로 열 소산을 실질적으로 줄입니다.이 기능은 종종 히트 싱크의 필요성을 없애고 열 설계 프로세스를 완화하고 전체 시스템 비용을 절감합니다.효율적인 열 관리는 장치 수명을 연장 할뿐만 아니라 시스템 신뢰성을 보장하며, 이는 대부분 컴팩트하거나 밀도가 높은 회로 보드를 촉진합니다.

LM2576T는 보장 된 ± 4% 출력 전압 공차 및 ± 10% 발진기 주파수 공차를 특징으로하여 신뢰할 수있는 성능을 약속합니다.이러한 사양은 정밀성과 안정성을 우선시하는 응용 분야에서 특정한 중요성을 유지합니다.LM2576T 시리즈에는 외부 차단, 사이클 별 전류 제한 및 열 셧다운 기능이 여러 차례 내장 보호 기능이 포함되어 있습니다.이러한 보호는 레귤레이터와 연결된 구성 요소를 보호하는 데 유용하며 중복 보호 메커니즘이 일상적으로 사용되는 산업 관행을 반영합니다.이러한 방어 계층은 전자 설계의 견고성과 신뢰성을 향상시켜 치명적인 실패를 방지합니다.

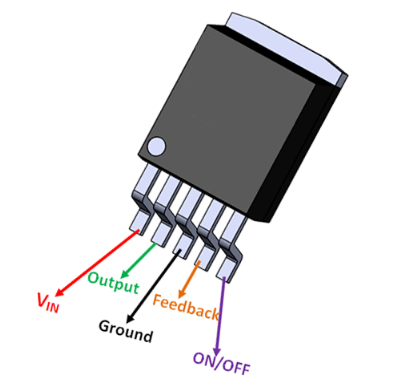

LM2576T 핀 구성

핀 번호	핀 이름	설명
1	빈	이 핀은 LM2576의 양의 입력 공급 장치입니다. 스텝 다운 전환 조절기.적절한 입력 우회 커패시터는 있어야합니다 전압 과도를 최소화하고 스위칭 전류를 공급하기 위해 존재합니다. 규제 기관이 필요합니다.
2	산출	이것은 내부 스위치의 이미 터입니다.그만큼 이 출력 스위치의 포화 전압 (VSAT)은 일반적으로 1.5V입니다. PCB 이 핀에 연결된 영역은 커플 링을 줄이려면 최소화해야합니다. 민감한 회로.
3	Gnd	회로 접지 핀.인쇄 회로 보드를 참조하십시오 적절한 접지 관행에 대한 레이아웃 지침.
4	피드백	이 핀은 조절 된 출력 전압을 완료하도록 감지합니다 피드백 루프.신호는 내부 저항 분할로 나뉩니다 네트워크 (R2, R1) 및 오류 증폭기에 적용됩니다.조정 가능 버전,이 핀은 외부 저항을 통해 출력 전압 프로그래밍을 허용합니다. 회로망.
5	온/꺼짐	이 핀을 사용하면 스위칭 레귤레이터 회로가 가능합니다 로직 레벨 신호를 사용하여 종료되어 총 입력 공급 전류가 줄어 듭니다. 약 80 µa까지.1.4V (최대 +vin) 이상의 전압이 낮은 전압으로 유지되는 동안 조절기는 꺼져 있습니다.

LM2576T CAD 설계

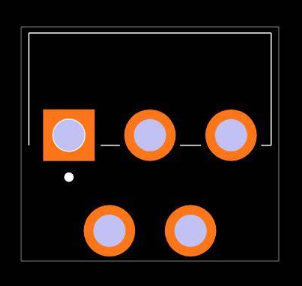

PCB 발자국

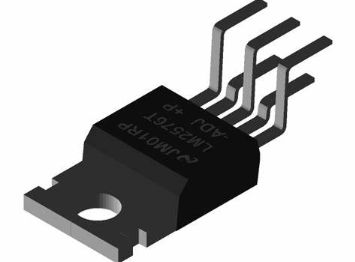

3D 시각화

LM2576T 핵심 속성의 심층 분석

특징	세부
사용 가능한 버전	3.3 V, 5.0 V, 12 V, 15 V 및 가변 출력
출력 전압 범위	1.23 ~ 37 V ± 4% (최대 선 및 하중 조건)
보장 된 출력 전류	3.0 a
입력 전압 범위	넓은 입력 전압 범위
외부 구성 요소가 필요합니다	4 개의 외부 구성 요소 만
발진기 주파수	52 kHz 고정 주파수 내부 발진기
셧다운 기능	TTL 셧다운 기능, 저전력 대기 모드
능률	고효율
인덕터	일반적으로 사용 가능한 표준 인덕터를 사용합니다
보호 기능	열 셧다운 및 전류 제한 보호
수분 감도 수준 (MSL)	MSL = 1
패키지 가용성	PB -free 패키지 사용 가능

기술 사양

유형	매개 변수
수명주기 상태	Active (마지막 업데이트 : 1 주 전)
공장 리드 타임	4 주
산	구멍을 통해
장착 유형	구멍을 통해
패키지 / 케이스	To-220-5 형성 된 리드
핀 수	5
작동 온도	-40 ° C ~ 125 ° C TJ
포장	튜브
게시	2000
JESD-609 코드	E3
pbfree 코드	예
부품 상태	활동적인
수분 감도 수준 (MSL)	1 (무제한)
종료 수	5
ECCN 코드	귀 99
터미널 마감	주석 (SN)
터미널 위치	지그재그
피크 리플 로우 온도 (셀)	260 ° C
Time@Peak Reflow 온도 용량 (S)	40 초
기본 부품 번호	LM2576
기능	뿌리 다운
출력 수	1
능률	77%
출력 전압	5V
출력 유형	결정된
최대 출력 전류	3A
공급 전압	40V
전압 - 입력 (최소)	7V
입력 전압 -MOM	12V
아날로그 IC- 기타 유형	스위칭 레귤레이터
출력 구성	긍정적이거나 부정적인
최대 출력 전압	5V
토폴로지	책임
제어 모드	전압 모드
주파수 - 스위칭	52kHz
할로겐이 없습니다	할로겐이 없습니다
제어 기술	펄스 폭 변조
동기 정류기	아니요
최소 출력 전압	5V
공칭 출력 전압	5V
키	9.271mm
길이	10.54mm
너비	4.572mm
SVHC에 도달하십시오	SVHC 없음
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

비슷한 구성 요소

부품 번호

제조업체

패키지 / 케이스

핀 수

출력 수

최대 출력 전류

주파수 - 스위칭

입력 전압 (nom)

전압 - 입력 (최소)

최소 출력 전압

공칭 출력 전압

출력 전압

최대 출력 전압

능률

LM2576TV-5G

반도체에서

To-220-5 형성 된 리드

5

1

3A

52kHz

12 v

7 v

5 v

5 v

5 v

5 v

77%

LM2576T-ADJ

반도체에서

TO-220-5

5

1

3A

52kHz

12 v

7 v

1.23 v

-

-

37 v

77%

LM2576T-5.0/NOPB

텍사스 악기

TO-220-5

5

1

3A

-

12 v

7 v

5 v

5 v

5 v

5.25 v

77%

LM2576T-ADJG

반도체에서

TO-220-5

5

1

3A

-

12 v

-

4.8 v

5 v

5 v

5.2 v

77%

LM2576T-005G

반도체에서

TO-220-5

5

1

3A

-

12 v

7 v

-

-

-

37 v

77%

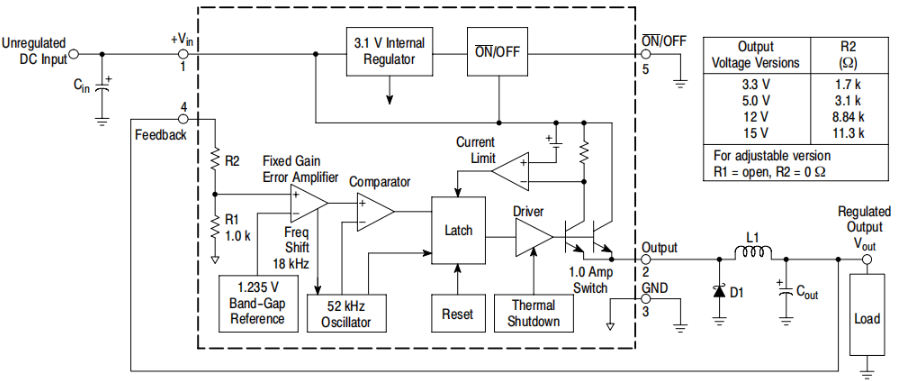

LM2576T 회로도

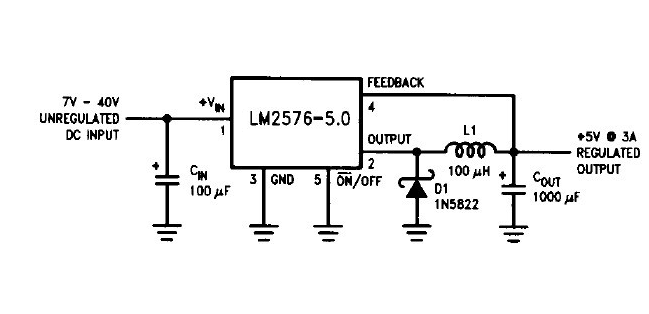

LM2576T 일반적인 사용

LM2576T 테스트 회로

고정 전압 출력

100 μf, 75V, 알루미늄 전해질

1000 μf, 25V, 알루미늄 전해질

Schottky, MBR360

100 μh, 펄스 eng.p92108

2.0 kΩ, 0.1%

6.12 kΩ, 0.1%

고정 전압 출력을 달성하기 위해 특정 구성 요소가 사용됩니다.

• 알루미늄 전해 커패시터 :이 커패시터는 전압 변동을 원활하게하는 데 필요한 필터링을 제공합니다.100 μF 및 1000 μF 커패시터는 다양한 전압 레벨을 처리 할 수있는 용량으로 선택되어 다양한 하중 하에서 회로를 안정화시킵니다.

• Schottky Diode (MBR360) : 낮은 전압 감소로 알려진이 다이오드는 전원 손실을 최소화하여 전원 공급 장치의 효율적인 작동을 지원합니다.

• 높은 정밀성 저항 (0.1% 내성) : 저항 2.0 kΩ 및 6.12kΩ의 정밀도는 일관된 전압 출력을 유지하기 위해 활성화됩니다.이 정확한 내성은 정확도가 드리프트를 완화하고 운영 신뢰성을 향상시킬 수있는 축적 된 지혜를 반영합니다.

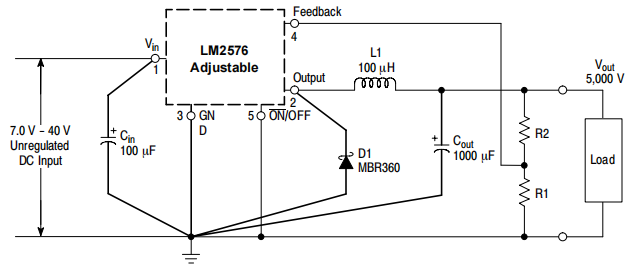

가변 전압 출력

vout = vref (1.0 + r2/r1)

R2 = R1 (VOUT/VREF -1.0)

VREF = 1.23 V, R1 = 1.0 kΩ -5.0 kΩ

가변 전압 출력을 생성하기 위해 방정식에 의존합니다.

• VOUT = VREF (1.0 + R2/R1) : VREF가 1.23V로 설정된 경우 1.0kΩ ~ 5.0kΩ 범위 내에서 저항 R1 및 R2에 적합한 값을 선택하여 출력 전압을 미세하게 조정할 수 있습니다.

• R2 = R1 (VOUT/VREF -1.0) :이 공식은 전압 조절 조정이 필수적 인 응용 프로그램과 유사한 정확한 조정 및 유연성을 허용합니다.

PCB 레이아웃 고려 사항

전환 조절기에서, 전자기 간섭 (EMI)을 생성하고 기능을 방해 할 수있는 전환 전류의 일시적 특성으로 인해 효과적인 PCB 레이아웃이 지배적이다.

• 인덕턴스 및 접지 루프 최소화 : 리드를 짧게 유지하고 단일 지점 접지 또는 접지 평면을 사용합니다.이 관행은 회로를 안정화시키고 잠재적 노이즈 문제를 최소화합니다.

• PIN 2 및 피드백 배선 : 핀 2 (내부 스위치의 이미 터)와 관련된 영역을 최소화해야하며 소음 간섭을 줄이려면 피드백 배선을 최대한 짧게 유지해야합니다.

• 프로그래밍 저항기 배치 : 특히 조정 가능한 버전에서 프로그래밍 저항을 조절기에 가깝게 배치하여 정확한 전압 조정을 보장하여 출력을 비뚤어지는 전압 강하 또는 노이즈를 방지해야합니다.

고주파 소음 및 EMI

고주파 소음의 영향은 실제 설계에서 과장 될 수 없습니다.컴팩트 한 낮은 정보 PCB 레이아웃을 보장하는 것은 효율성과 안정성을 강화하는 표준 관행입니다.단일 포인트 접지 또는 접지 평면을 사용하면 안정적인 기준점을 설정하여 노이즈를 줄입니다.

피드백 루프

피드백 루프의 무결성을 유지하는 것은 안정적인 성능에 사용됩니다.레귤레이터 근처에 프로그래밍 저항을 포지셔닝하면 신호 정확도가 보존되어 잠재적 노이즈 또는 전압 강하가 원하는 출력을 왜곡하지 않도록합니다.이 의식적인 배치는 효과적인 회로 설계를 구별하는 세부 사항에주의를 기울입니다.

LM2576T 대안

부품 번호	설명	제조업체
LM2576HVT-ADJ	IC 7.5 스위칭 레귤레이터, 63 kHz 스위칭 FREQ-MAX, PSFM5, TO-220, 5 핀, 스위칭 레귤레이터	National Semiconductor Corporation
LM2576TV-ADJG	7.5A 스위칭 레귤레이터, 63kHz 스위칭 FREQ-MAX, PZFM5, 리드 프리, TO-220, 5 핀	Rochester Electronics LLC
LM2576HVT-ADJ/NOPB	Simple Switcher® 4V ~ 60V, 3A 낮은 구성 요소 수 스텝 다운 레귤레이터 5 대 220-40 ~ 125	텍사스 악기
LM2576BT	스위칭 레귤레이터 전압 모드 7.5A 63KHz 스위칭 Freq-Max Bipolar PSFM5	Micrel Inc

LM2576T 공통 응용 프로그램

LM2576T는 적응력이 뛰어나고 신뢰할 수있는 DC-DC 컨버터 역할을하며 다양한 응용 분야에서 지속적으로 역할을 찾습니다.전압을 효율적으로 적어 놓는 우아한 솔루션을 제공하여 다양한 전자 장치 및 시스템에 선호하는 선택입니다.

마이크로 컨트롤러를위한 전원 공급 장치

LM2576T는 종종 주로 임베디드 시스템 내에서 마이크로 컨트롤러에 전원을 공급하는 데 사용됩니다.안정적인 출력 전압을 유지하는 기능은 이러한 섬세한 구성 요소의 신뢰할 수있는 기능에 유용합니다.안정적인 전원 공급 장치는 마이크로 컨트롤러 기반 시스템의 신뢰성과 성능을 크게 향상시킵니다.이 시스템은 산업 자동화, 소비자 전자 제품 및 자동차 기술에 응용 프로그램을 찾습니다.

배터리 구동 장치

휴대용 미디어 플레이어, 핸드 헬드 게임 콘솔 및 의료 기기와 같은 배터리 작동 장치에서 배터리 수명 유지가 주요 관심사입니다.LM2576T의 효율성은 전력 손실을 최소화하여 배터리 수명을 연장합니다.원격 의료 기기의 경우 효과적인 전력 관리는 자주 재충전 할 필요없이 장기간 운영 기간 동안 활성화됩니다.

통신 장비

통신 인프라는 강력하고 효율적인 전압 규제를 요구합니다.LM2576T는 일관된 성능을 보장하기 위해 통신 장비의 전원 공급 장치에 자주 통합됩니다.신뢰할 수있는 전압 규정은 통신 고장을 방지하고 통신 네트워크의 전반적인 안정성을 향상시킵니다.이 안정적인 운영은 셀 타워와 기지국에서 심각하며 중단되지 않은 서비스가 지배적입니다.

LED 조명 시스템

LED 조명 시스템은 꾸준하고 효율적인 전력을 제공 할 수있는 LM2576T의 용량으로 인해 상당한 이점을 얻습니다.주거, 상업 또는 자동차 조명에 사용 되든 컨버터는 LED에 대한 일정한 전류를 보장하여 수명과 성능을 강화합니다.지능형 조명 시스템에서 정밀한 전압 제어를 통해 주변 조건에 따라 밝기를 조정하는 적응 형 조명 솔루션을 통해 에너지 효율을 향상시킵니다.

산업 자동화

산업 자동화에서 LM2576T는 다양한 센서, 액추에이터 및 제어 장치에 전력을 공급합니다.효율성과 신뢰성은 자동화 된 시스템의 다운 타임 감소 및 에너지 효율 강화에 기여합니다.산업 환경에서 신뢰할 수있는 전압 조정기를 구현하면 유지 보수 비용이 현저히 줄어들고 시스템 가동 시간을 늘려 운영 효율성을 향상시킬 수 있습니다.

소비자 전자 장치

랩톱, 태블릿 및 스마트 폰을 포함한 소비자 전자 제품에서 LM2576T의 전능성은 광범위한 유용성을 강조합니다.효율적인 전력 조절은 성능과 경험에 직접적인 영향을 미치기 때문에 이러한 장치에 사용됩니다.일관된 전압 공급은 배터리 수명 및 장치 성능을 향상시켜 소비자 전자 제품을보다 신뢰할 수 있습니다.

재생 가능한 에너지 시스템

LM2576T의 태양 전력 변환기 및 풍력 에너지 시스템과 같은 재생 에너지 솔루션에 통합하는 것은 에너지 활용 및 규제에 중요한 역할을합니다.효율적인 전압 조절은 이러한 시스템의 성능을 최적화하는 데 중요한 역할을합니다.태양 광 발전에서 LM2576T는 최적의 전압 수준을 유지함으로써 태양 전지판에서 수확 된 에너지를 최대화하는 데 도움이됩니다.

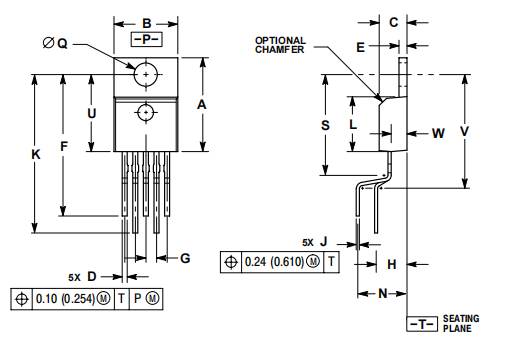

LM2576T 포장 정보

어둑한	신장		밀리미터
	(Min)	(Max)		(Min)	(Max)
에이	0.572	0.613		14.529	15.57
비	0.390	0.415		9.906	10.541
기음	0.170	0.180		4.318	4.572
디	0.025	0.038		0.635	0.965
이자형	0.048	0.055		1.219	1.397
에프	0.850	0.935		21.590	23.749
G	0.067 BSC			1.702 BSC
시간	0.166 BSC			4.216 BSC
J.	0.015	0.025		0.381	0.635
케이	0.900	1.100		22.860	27.940
엘	0.320	0.365		8.128	9.271
N	0.320 BSC			8.128 BSC
큐	0.140	0.153		3.566	3.886
에스	---	0.620		---	15.748
유	0.468	0.505		11.888	12.827
다섯	---	0.735		---	18.669
w	0.090	0.110		2.286	2.794

참고 :

• Ansi Y14.5m, 1982 당 치수 및 허용.

• 치수 제어 : 인치.

• Dimension D에는 Interconnect Bar (Dambar) 돌출이 포함되어 있지 않습니다.돌출부를 포함한 치수 D는 최대 0.043 (1.092)을 초과해서는 안됩니다.

회사 배경

1999 년 출생 이후 반도체 (NASDAQ : ON)는 정교한 기술 솔루션을 제공하는 데있어 선구자로 등장했습니다.이 회사는 지능형 전력 및 센서 통합에 초점을 맞 춥니 다.수년에 걸쳐 자동차, 산업 및 통신과 같은 다이나믹 부문에서 이름을 새겼습니다.차량 전기 화, 지속 가능한 에너지 및 진화하는 5G 인프라에서 주목할만한 발전이 이루어졌습니다.혁신에 대한 그들의 헌신은 수많은 응용 프로그램을 수용하도록 설계된 방대한 제품 라인을 통해 공명합니다.

자동차 부문에서 반도체의 최첨단 기술은 전기 및 자율 주행 차량으로의 전환에 영향을 미칩니다.고성능 전력 관리 솔루션은 최신 전기 자동차의 효율성과 범위를 향상시킵니다.혁신은 탄소 발자국의 감소를 지원하고 차량 안전 및 성능을 향상시킵니다.지속 가능한 운송을 향한 업계의 끊임없는 추진력을 반영하는 배터리 관리 시스템 및 고급 운전자 보조 시스템 (ADAS)에 대한 주요 기여를 고려하십시오.

데이터 시트 PDF

LM2576TV-5G 데이터 시트 :

원통형 배터리 홀더 .pdf

LM2576.pdf

LM2576T-ADJ 데이터 시트 :

원통형 배터리 홀더 .pdf

LM2576.pdf

LM2576T-ADJG 데이터 시트 :

원통형 배터리 홀더 .pdf

LM2576.pdf

LM2576T-005G 데이터 시트 :

원통형 배터리 홀더 .pdf

LM2576.pdf

자주 묻는 질문 [FAQ]

1. 내 LM2576T-5.0 전압 조절기의 출력은 하중에서 4.70V로 떨어집니다.왜?

4.70V로 떨어질 때, 인덕터의 높은 DC 저항은 종종 근본적인 원인입니다.저항이 낮은 전력 인덕터를 사용하면 상황이 크게 향상 될 수 있습니다.예를 들어, 약 0.1Ω 인 인덕터는 전압 강하를 효과적으로 감소시킬 수 있습니다.전기적 특성을 기반으로 한 인덕터를 신중하게 선택하면 실제 응용 분야에서 안정적인 성능과 효율성을 보장합니다.

2. LM2576T-ADJ와 LM2576T-5.0의 차이점은 무엇입니까?

LM2576T-ADJ는 조정 가능한 출력 전압을 허용합니다.원하는 전압을 설정하려면 외부 저항이 필요합니다.다양한 응용 분야에서 더 큰 유연성을 제공합니다.LM2576T-5.0에는 통합 기준 저항이 있습니다.고정 된 5V 출력을 제공합니다.설계 프로세스를 단순화합니다.일관된 출력 전압이 필요한 애플리케이션에 이상적입니다.

3. LM2576을 향상시키는 데 사용할 수 있습니까?

아니요, LM2576은 엄격히 스텝 다운 (BUC) 조절기입니다.전압 부스트 (스텝 업)가 필요한 상황의 경우 대안을 고려해야합니다.적절한 옵션에는 응용 프로그램을 향상시키고 스텝 업 요구에 대한 효율적이고 신뢰할 수있는 성능을 보장하기 위해 특별히 설계된 옵션이 포함됩니다.전원 공급 장치 시스템을 설계 할 때는 적절한 레귤레이터 (스텝 다운 또는 스텝 업)를 선택하면 효율성이 축적되고 시스템의 전원 요구 사항이 충족됩니다.
