전자 시스템 설계를 위한 LGA와 BGA 비교 가이드

이 기사에서는 LGA(Land Grid Array) 패키지와 BGA(Ball Grid Array) 패키지 간의 주요 차이점에 대해 알아봅니다.각 패키지의 제작 방법, PCB에 연결하는 방법, 일반적으로 사용되는 위치를 이해하게 됩니다.또한 내용에서는 구조, 성능, 실제적인 장점과 단점을 비교합니다.결국에는 디자인 요구 사항에 따라 올바른 패키지를 선택하는 방법을 알게 될 것입니다.

카탈로그

그림 1. LGA와 BGA 개요

LGA(랜드 그리드 어레이)란 무엇입니까?

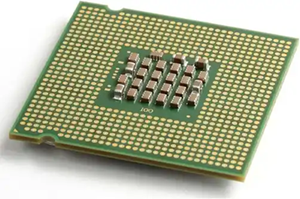

그림 2. LGA 패키지

LGA(Land Grid Array)는 랜드라고 불리는 평평한 전도성 패드를 핀이나 솔더 볼 대신 부품 하단에 배치한 IC 패키지 유형입니다.이러한 랜드는 PCB 소켓의 스프링 장착 핀과 접촉하여 영구 납땜 없이 전기 연결을 생성합니다.이 설계는 설치 및 교체가 용이하기 때문에 CPU 및 고성능 프로세서에 널리 사용됩니다.패키지 자체에는 납땜 요소가 포함되어 있지 않으므로 최종 연결은 칩이 아닌 소켓 인터페이스에 의해 정의됩니다.이 구조는 표면에서 접점에 접근할 수 있으므로 육안 검사도 단순화합니다.

BGA(볼 그리드 어레이)란 무엇입니까?

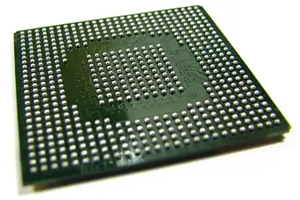

그림 3. BGA 패키지

BGA(Ball Grid Array)는 칩 아래쪽에 작은 솔더 볼 배열을 사용하여 전기 연결을 형성하는 표면 실장 패키지입니다.조립하는 동안 이러한 솔더 볼은 리플로우 공정에서 녹아 PCB의 패드에 직접 결합되어 영구 접합을 만듭니다.이 패키징 방법을 사용하면 작은 설치 공간에 많은 수의 상호 연결이 가능한 컴팩트한 레이아웃이 가능합니다.BGA 패키지는 스마트폰, GPU, 임베디드 시스템 등 고밀도 전자제품에 흔히 사용됩니다.또한 솔더 볼은 작동 중에 패키지 전체에 기계적 응력을 분산시키는 데 도움이 됩니다.

LGA와 BGA: 물리적, 구조적 차이점

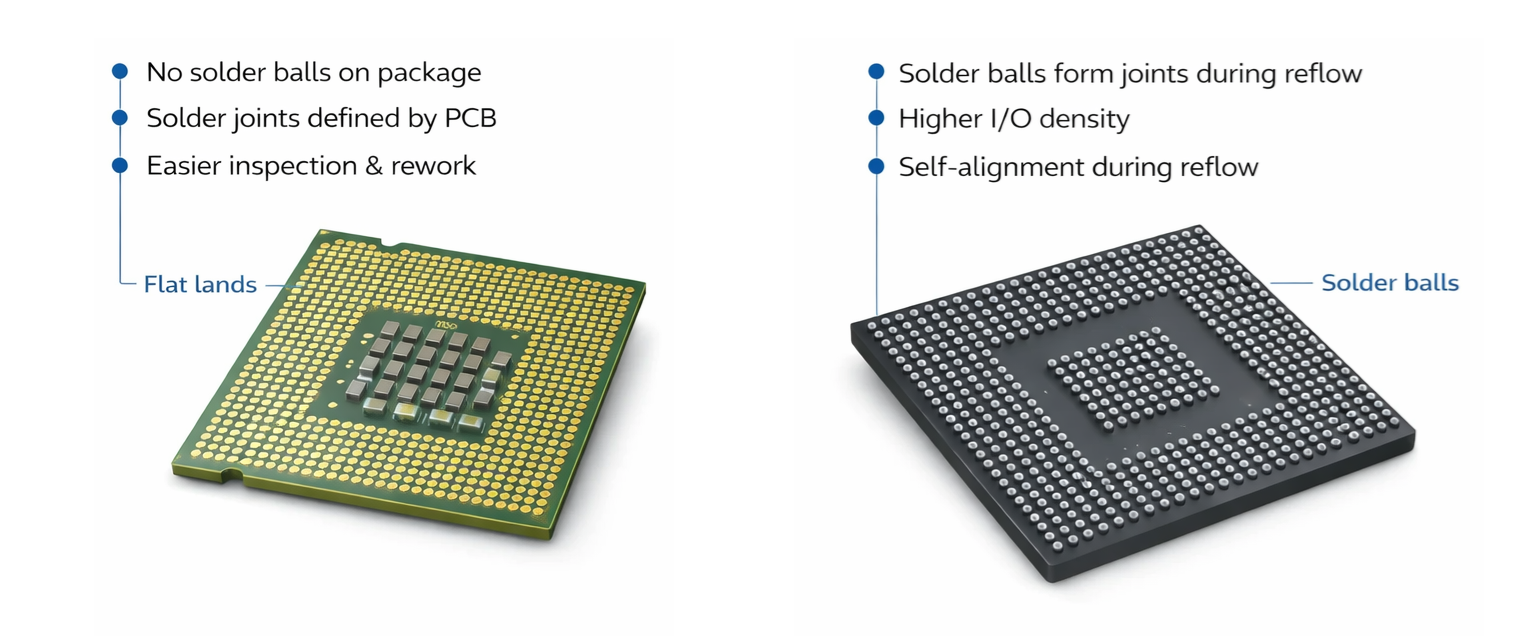

그림 4. 구조적 비교

LGA 패키지는 칩 밑면의 그리드에 배열된 평평한 금속 랜드를 사용하며, 이는 소켓의 해당 핀과 정렬됩니다.이러한 패키지에는 안정적인 접촉 압력을 유지하기 위해 소켓 및 잠금 장치와 같은 기계적 고정 시스템이 필요합니다.솔더 볼이 없다는 것은 칩 자체가 PCB에 직접 결합되지 않는다는 것을 의미하므로 제거 및 재사용이 가능합니다.레이아웃은 명확하게 보이고 검사를 위해 접근 가능한 노출된 접촉 패드로 정의됩니다.대조적으로, 장착 방법은 납땜 부착보다는 소켓 내의 정확한 정렬에 따라 달라집니다.그림에서 볼 수 있듯이 평평하고 균일한 패드 표면은 LGA를 다른 패키지 유형과 구별합니다.

반면 BGA 패키지는 전기 연결과 기계적 앵커 역할을 모두 수행하는 솔더 볼 배열을 특징으로 합니다.이러한 솔더 볼은 패키지에 미리 부착되어 리플로우 공정 중에 녹아 PCB와 영구적인 접합을 형성합니다.LGA와 달리 BGA 구성 요소는 소켓 없이 보드에 직접 장착되므로 특수 재작업 장비 없이는 제거할 수 없습니다.연결부는 패키지 아래에 숨겨져 있어 육안 검사가 더욱 어렵습니다.솔더 볼 그리드는 동일한 설치 공간 내에서 더 좁은 간격과 더 많은 핀 수를 허용합니다.그림에서 볼 수 있듯이 돌출된 구형 접점은 BGA의 구조를 LGA의 평탄한 랜드와 명확하게 구분합니다.

LGA 대 BGA: 열 및 전기적 성능

성능 측면	LGA(랜드 그리드 어레이)	BGA(볼 그리드 어레이)
열 소산	열전달 소켓 접촉 및 방열판 효율성에 따라 달라집니다.약간 덜 직접적인 열 경로	직접 납땜 PCB에 연결하면 열 전도 및 확산 효율이 향상됩니다.
열 저항(θJA)	일반적으로 더 높음 패키지와 PCB 사이의 인터페이스 레이어로 인해	낮은 열 직접 부착 및 더 나은 열 흐름 경로로 인한 저항
열 분포 균일성	고르지 못한 경우가 있음 접촉압력 분포에 따른 열전달	더 균일한 솔더 조인트와 PCB 전반에 걸친 열 분포
신호 무결성	약간 더 길다 소켓을 통한 신호 경로로 인해 임피던스 변화가 발생할 수 있음	짧고 직접적 연결은 신호 손실을 줄이고 무결성을 향상시킵니다.
기생 인덕턴스	더 높은 이유 소켓 핀 및 접촉 인터페이스	다음으로 인해 낮아짐 컴팩트 솔더볼 연결
전기 저항	따라 다름 소켓 핀의 접촉 압력 및 청결도	낮고 안정적 영구적인 야금 솔더 조인트로 인해
전력 공급 효율성	좋은데 소켓 품질과 핀 접촉 일관성에 따라 다름	더 효율적 낮은 임피던스 경로와 안정적인 연결로 인해
고주파 성능	경험할 수 있음 매우 높은 주파수에서 사소한 신호 저하	더 적합 신호 경로 길이가 최소화되어 RF 및 고속 설계에 적합
전자기 성능	약간 높음 더 긴 상호 연결 경로로 인한 EMI 위험	EMI 감소 컴팩트한 레이아웃과 짧은 전기 루프
신뢰성 부하가 걸린 상태	성과는 할 수 있습니다 소켓 접점의 마모 또는 오염으로 인해 시간이 지남에 따라 달라집니다.	높은 안정성 고정 솔더 조인트로 인한 시간 경과에 따른 성능

LGA의 장점과 단점

LGA의 장점

• 납땜 없이 쉽게 설치 및 교체할 수 있어 업그레이드 가능한 시스템에 이상적입니다.

• 접점이 노출되어 접근 가능하므로 검사 및 유지보수가 단순화됩니다.

• 칩에 깨지기 쉬운 핀이 없기 때문에 취급 중 패키지 손상 위험이 줄어듭니다.

• 소켓 설계를 통해 기계적 신뢰성을 유지하면서 많은 핀 수를 지원합니다.

LGA의 단점

• 소켓이 필요하므로 전체 시스템 비용과 보드 복잡성이 증가합니다.

• 접촉 신뢰성은 일관된 압력과 소켓 상태에 따라 달라집니다.

• 직접 장착된 패키지에 비해 기계적 설치 공간이 더 큽니다.

• 오염이나 정렬 불량이 발생할 경우 연결 문제가 발생하기 쉽습니다.

BGA의 장점과 단점

BGA의 장점

• 최신 전자 장치를 위한 컴팩트한 설치 공간에서 매우 높은 I/O 밀도를 가능하게 합니다.

• 납땜 접합을 통해 강력한 기계적, 전기적 연결을 제공합니다.

• 더 짧은 신호 경로와 더 낮은 인덕턴스를 통해 전기적 성능을 향상시킵니다.

• 직접 PCB 부착을 통해 효율적인 열 전달을 지원합니다.

BGA의 단점

• 솔더 조인트가 패키지 아래에 숨겨져 있기 때문에 검사가 어렵습니다.

• 조립 및 재작업 공정을 위한 특수 장비가 필요합니다.

• PCB에 납땜한 후에는 쉽게 교체할 수 없습니다.

• 납땜 보이드 또는 브리징과 같은 제조 결함은 감지하기가 더 어려울 수 있습니다.

LGA와 BGA 패키지 중에서 선택하는 방법은 무엇입니까?

1. 서비스 가능성 요구 사항 정의

제품을 쉽게 업그레이드하거나 현장 교체가 필요한 경우 비영구 설치가 가능하므로 일반적으로 LGA가 더 적합합니다.이는 구성 요소를 교체해야 하는 데스크톱 컴퓨터나 서버와 같은 시스템에서 특히 중요합니다.이와 대조적으로 BGA는 영구 장착용이므로 자주 교체할 수 있도록 설계되지 않았습니다.제품 수명주기 동안 유지 관리 또는 업그레이드가 얼마나 자주 발생하는지 고려하십시오.서비스 가능성을 기준으로 선택하면 장기적인 운영 비용과 가동 중지 시간을 줄이는 데 도움이 됩니다.

2. 크기 및 공간 제약 평가

스마트폰이나 임베디드 시스템과 같은 소형 장치의 경우 BGA는 차지하는 공간이 작고 밀도가 높기 때문에 선호되는 경우가 많습니다.LGA에는 소켓 및 기계적 고정 시스템을 위한 추가 공간이 필요하므로 보드 크기가 늘어날 수 있습니다.공간이 제한된 설계에서는 설치 공간을 최소화하는 것이 전체 제품 폼 팩터에 좋습니다.BGA는 더 조밀한 레이아웃과 PCB 영역의 더 효율적인 사용을 가능하게 합니다.이 단계에서는 패키지 선택이 물리적 설계 제한 사항에 부합하는지 확인합니다.

3. 제조 역량을 고려하세요

사용 가능한 조립 프로세스는 패키지 선택에서 중요한 역할을 합니다.BGA에는 X선 시스템과 같은 제어된 리플로우 솔더링 및 검사 도구가 필요하며 이는 일부 제조 설정에서는 사용 가능하지 않을 수 있습니다.반면 LGA는 납땜 대신 ​​소켓을 사용하여 조립을 단순화합니다.귀하의 생산 라인이 BGA 조립의 복잡성을 지원할 수 있는지 평가하십시오.패키지 유형을 제조 능력과 일치시키면 생산 위험을 피할 수 있습니다.

4. 성능 요구사항 분석

고속 및 고주파 애플리케이션은 더 짧은 전기 경로와 더 나은 신호 무결성으로 인해 BGA의 이점을 누리는 경우가 많습니다.LGA는 여전히 고성능 애플리케이션을 지원할 수 있지만 소켓 품질과 디자인에 따라 달라집니다.애플리케이션에 까다로운 전기 성능이 포함되는 경우 패키지 선택이 중요해집니다.신호 속도, 잡음, 전력 전달 안정성 등의 요소를 고려하세요.이는 특정 사용 사례에 대한 최적의 성능을 보장합니다.

5. 비용 제약 평가

예산 고려 사항에는 구성 요소 및 시스템 수준 비용이 모두 포함됩니다.LGA는 소켓 및 기계 부품으로 인해 비용이 증가할 수 있는 반면, BGA는 보드 복잡성을 줄이면서도 제조 비용을 증가시킬 수 있습니다.총 비용에는 조립, 테스트 및 잠재적인 재작업이 포함되어야 합니다.초기 비용과 장기 비용 간의 균형을 평가합니다.올바른 균형을 선택하면 수익성과 확장성을 유지하는 데 도움이 됩니다.

6. 신뢰성 요구 사항 결정

진동, 열 순환 또는 열악한 환경에 노출된 애플리케이션의 경우 BGA는 납땜 연결로 인해 더 강력한 기계적 안정성을 제공하는 경우가 많습니다.LGA는 기계적 압력에 의존하므로 극한 조건에서는 견고성이 떨어질 수 있습니다.신뢰성 요구 사항은 자동차 또는 산업용 전자 제품과 같은 산업에 따라 다릅니다.패키지를 선택할 때 환경적 스트레스 요인을 고려하십시오.이 단계는 장기적인 내구성과 제품 신뢰성을 보장합니다.

LGA 및 BGA 패키지의 응용

LGA 구성 요소의 예

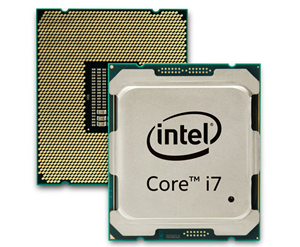

그림 5. LGA 구성 요소 예

• 데스크탑 및 서버 CPU - Intel Core 및 Xeon 시리즈와 같은 많은 프로세서는 소켓 기반 설치를 위해 LGA 패키징을 사용합니다.이를 통해 납땜 없이 CPU를 업그레이드하거나 교체할 수 있습니다.이 설계는 복잡한 처리 작업에 필요한 많은 핀 수를 지원합니다.개인용 컴퓨터와 데이터 센터에서 널리 사용됩니다.

• 네트워크 인터페이스 컨트롤러 - 특정 이더넷 컨트롤러는 마더보드에 모듈식 통합을 허용하기 위해 LGA 패키지를 채택합니다.이는 네트워킹 하드웨어의 유지 관리 및 교체를 단순화하는 데 도움이 됩니다.이 패키지는 고속 데이터 전송을 위한 안정적인 전기 연결을 지원합니다.이는 기업 네트워킹 장비에서 흔히 발견됩니다.

• 전원 관리 IC - 일부 전력 제어 장치는 안정적인 접촉 및 열 성능을 위해 LGA를 사용합니다.플랫 패드 디자인은 PCB 또는 소켓과의 일관된 연결을 보장합니다.이러한 구성 요소는 전압 조정 및 배전 시스템에 사용됩니다.이들 설계는 효율적인 시스템 수준 통합을 지원합니다.

• RF 모듈 - LGA는 컴팩트한 크기와 안정적인 접촉이 요구되는 특정 RF 모듈에 사용됩니다.이 패키지는 안정적인 연결을 통해 고주파수 신호 처리를 지원합니다.통신 장치 및 무선 시스템에 자주 사용됩니다.이 구조를 통해 모듈형 설계에 쉽게 통합할 수 있습니다.

• 임베디드 프로세서 - 일부 임베디드 컴퓨팅 모듈은 산업 시스템의 유연성을 위해 LGA 패키징을 사용합니다.이를 통해 수명이 긴 애플리케이션에서 더 쉽게 업그레이드하고 유지 관리할 수 있습니다.이 패키지는 통제된 환경에서 안정적인 작동을 지원합니다.자동화 및 제어 시스템에 일반적으로 사용됩니다.

BGA 부품의 예

그림 6. BGA 구성 요소 예

• 그래픽 처리 장치(GPU) - GPU는 일반적으로 BGA 패키징을 사용하여 높은 핀 밀도와 빠른 데이터 전송을 지원합니다.컴팩트한 디자인으로 그래픽 카드와 노트북에 통합할 수 있습니다.납땜 연결은 과도한 작업 부하에서 성능과 안정성을 향상시킵니다.이 패키지는 최신 고성능 그래픽 시스템에 중요합니다.

• 모바일 SoC 프로세서 - Snapdragon 시리즈와 같은 스마트폰 프로세서는 작고 효율적인 설계를 위해 BGA를 사용합니다.이 패키지는 CPU, GPU 및 연결 기능의 높은 통합을 지원합니다.슬림한 장치 프로파일과 높은 처리 능력을 가능하게 합니다.이는 모바일 및 휴대용 전자 장치에 이상적입니다.

• 현장 프로그래밍 가능 게이트 어레이(FPGA) - FPGA는 많은 수의 I/O 연결을 수용하기 위해 BGA 패키지를 사용하는 경우가 많습니다.이 설계는 복잡한 논리 연산과 고속 통신을 지원합니다.이러한 구성 요소는 통신, AI 및 데이터 처리 시스템에 사용됩니다.이 패키지는 까다로운 애플리케이션에서 안정적인 성능을 보장합니다.

• 메모리 칩(DRAM/플래시) - 많은 메모리 장치는 고밀도 적층 및 효율적인 PCB 레이아웃을 위해 BGA 패키징을 사용합니다.설치 공간이 작기 때문에 여러 개의 칩을 서로 가깝게 배치할 수 있습니다.이를 통해 시스템 성능이 향상되고 대기 시간이 줄어듭니다.이는 가전제품 및 컴퓨팅 시스템에 널리 사용됩니다.

• 칩셋 및 컨트롤러 - 마더보드 칩셋과 임베디드 컨트롤러는 영구적이고 안정적인 연결을 위해 BGA를 자주 사용합니다.패키지는 컴팩트한 공간에서 복잡한 기능을 지원합니다.일반적으로 노트북, 태블릿, 임베디드 시스템에 사용됩니다.이 디자인은 장기적인 안정성과 성능을 보장합니다.

결론

LGA와 BGA는 주로 PCB에 연결하는 방식이 다릅니다. LGA는 소켓 기반 접점을 사용하고 BGA는 납땜 조인트를 사용합니다.LGA는 교체 및 검사가 더 쉽고, BGA는 더 높은 밀도, 더 나은 전기적 성능 및 더 강한 기계적 안정성을 제공합니다.각 패키지는 애플리케이션에 따라 비용, 제조 가능성 및 신뢰성 면에서 절충점이 있습니다.올바른 옵션을 선택하는 것은 서비스 가능성, 공간 제약, 성능 요구 사항 및 생산 능력의 균형에 따라 달라집니다.
