임베디드 시스템의 인터럽트 서비스 루틴 (ISR) : 개념, 중요성 및 디자인

임베디드 시스템 및 컴퓨팅에서 인터럽트 서비스 루틴 (ISR)은 시스템의 전반적인 성능을 늦추지 않고 중요한 작업을 즉시 처리 할 수 ​​있도록하는 역할을합니다.ISR은 하드웨어 인터럽트를 관리하는 데 핵심이며 프로세서의 즉각적인주의가 필요한 신호이며 시스템이 까다로운 환경에서도 응답 성을 유지할 수 있습니다.이 기사는 ISR이 무엇인지, 작동 방식 및 시스템 성능을 향상시키기 위해 효율적인 ISR을 설계하기위한 모범 사례를 탐구합니다.

목록

인터럽트 서비스 루틴 (ISR)이란 무엇입니까?

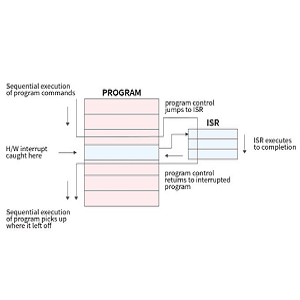

인터럽트 서비스 루틴 (ISR)은 하드웨어 인터럽트를 처리하도록 설계된 특수 기능 또는 서브 루틴입니다.외부 이벤트가 CPU의 즉각적인주의를 요구할 때 인터럽트가 발생하여 현재 작업을 일시적으로 일시 중지하고 ISR로 점프하여 새 이벤트를 관리합니다.예를 들어, 타이머 오버플로, 센서 입력 변경 및 주변 장치의 사용자 입력 (예 : 버튼 누름)으로 인터럽트를 트리거 할 수 있습니다.ISR에 의해 인터럽트가 처리되면 CPU는 원래 작업을 중단 한 곳에서 재개합니다.이 원활한 전환은 시간 시스템에 적합하므로 시스템의 전체 워크 플로우의 지연을 최소화하면서 중요한 이벤트가 우선 순위가 지정됩니다.

인터럽트 처리에서 ISR 레지스터의 역할

인터럽트 관리의 중요한 구성 요소는 ISR 레지스터로 현재 처리중인 인터럽트 수준과 우선 순위가 높은 이벤트로 인해 일시적으로 제정 된 인터럽트 수준을 추적합니다.프로세스가 자세히 작동하는 방법은 다음과 같습니다.

인터럽트 트리거 : CPU는 작업을 실행하는 동안 하드웨어 장치 (예 : 타이머 오버플로 또는 센서 변경)로부터 인터럽트 신호를 수신합니다.

컨텍스트 저축 :시스템 무결성을 보장하기 위해 CPU는 키 레지스터의 값을 저장하여 현재 컨텍스트를 저장합니다.이를 통해 데이터를 잃지 않고 ISR이 완료되면 CPU가 이전 작업을 재개 할 수 있습니다.

ISR 실행 : CPU는 이벤트를 관리하는 지정된 서브 루틴 인 인터럽트 서비스 루틴으로 이동합니다.ISR은 센서 데이터 읽기, 사용자 입력 처리 또는 주변 장치와의 통신을 용이하게하는 것과 같은 작업을 처리합니다.

작업 예약 : ISR이 완료되면 시스템의 작업 스케줄러는 다음에 실행할 작업을 결정합니다.선제 적 커널 환경에서 실행 준비가 된 최고 우선 순위 작업이 즉시 실행됩니다.

ISRS가 중요한 이유는 무엇입니까?

인터럽트 서비스 루틴 (ISR)은 CPU가 프로그램의 정기적 인 흐름 외부에서 발생하는 이벤트 인 비동기 이벤트에 빠르게 응답 할 수있는 임베디드 시스템의 중요한 메커니즘입니다.ISRS가 없으면 시스템은 이러한 이벤트를 확인하기 위해 지속적인 폴링에 의존해야합니다.ISR은 임계 신호에 대한 즉각적인 응답을 가능하게함으로써 특히 시간에 민감한 응용 분야에서 임베디드 시스템의 성능과 신뢰성을 향상시킵니다.예를 들어, 자동차 시스템에서 인터럽트는 에어백 배치 및 잠금 방지 제동 시스템 (ABS)과 같은 안전 기능에서 역할을 수행하며, 처리 중단이 지연되면 생명을 위협하는 결과를 초래할 수 있습니다.산업 자동화에서 인터럽트는 기계가 센서 또는 입력의 변화에 ​​즉시 응답하여 사고 또는 비용이 많이 드는 장비 손상을 방지 할 수 있도록합니다.마찬가지로, 인공 호흡기 또는 심장 모니터와 같은 의료 기기에서는 적시에 인터럽트 처리가 생명과 사망의 차이가 될 수있어 중요한 시스템이 지연없이 작동하도록합니다.

효율적인 ISR 설계

시스템의 성능과 응답 성을 극대화하려면 ISRS를 신중하게 설계해야합니다.효과적인 인터럽트 서비스 루틴 (ISR) 구현은 신뢰할 수 있고 빠르며 효율적인 임베디드 시스템 동작을 보장하는 데 좋습니다.다음은 임베디드 시스템에서 ISR을 구현하여 최적의 성능을 달성 할 때 따라야 할 모범 사례입니다.

ISR을 짧고 빠르게 유지하십시오

ISR을 작성하는 데 가장 중요한 규칙은 가능한 한 짧고 빠르게 유지하는 것입니다.ISR이 실행되는 동안 CPU는 다른 작업을 처리 할 수 ​​없으므로 길고 복잡한 루틴으로 인해 시스템 작동이 지연 될 수 있습니다.이를 달성하려면 긴 계산을 수행하거나 ISR 내에서 시간 소모적 인 기능을 호출하지 마십시오.대신, 인터럽트를 신속하게 처리하는 데 집중하고 비 약한 작업을 백그라운드 프로세스 또는 기본 프로그램 루프로 오프로드하십시오.이를 통해 ISR은 이벤트에 효율적이고 반응이 유지됩니다.

인터럽트 주파수를 최소화하십시오

과도한 수의 인터럽트가 CPU를 압도하여 인터럽트 폭풍이 발생하여 시스템은 1 차 프로그램 작업을 실행하는 것보다 인터럽트를 처리하는 데 더 많은 시간을 소비합니다.이것은 전체 시스템 성능을 저하시킵니다.인터럽트 주파수를 줄이려면 노이즈 또는 튀는 신호로 인한 오 탐지를 방지하기 위해 기계식 스위치의 하드웨어 디바운트를 구현하십시오.또한 주기적 타이머가 시스템 작동을 방해 할 수있는 과도한 인터럽트를 생성하지 않도록 타이머 간격을 조정하십시오.

인터럽트 우선 순위를 정합니다

여러 인터럽트가있는 임베디드 시스템에서는 가장 중요한 이벤트가 먼저 처리되도록 적절한 우선 순위 레벨을 할당해야합니다.대부분의 최신 마이크로 컨트롤러는 중첩 된 벡터 인터럽트 컨트롤러 (NVIC)를 특징으로하여 다른 인터럽트에 대한 우선 순위 레벨을 설정할 수 있습니다.인터럽트를 우선시하면 우선 순위가 낮은 작업이 시간에 민감하거나 미션 크리티컬 기능을 지연시키는 것을 방지 할 수 있습니다.이 접근 방식은 우선 순위가 높은 인터럽트가 항상 즉시 처리되도록합니다.

공유 자원을 보호하십시오

ISR 및 기본 프로그램이 변수, 하드웨어 레지스터 또는 메모리 버퍼와 같은 리소스를 공유하면 액세스가 제대로 관리되지 않으면 레이스 조건 또는 데이터 손상의 위험이 있습니다.이로 인해 예측할 수없는 행동이나 시스템 충돌이 발생할 수 있습니다.충돌을 방지하려면 섹션 또는 세마포어와 같은 동기화 메커니즘을 사용하여 공유 리소스에 대한 액세스를 관리하십시오.또는 공유 리소스에 액세스 할 때 일시적으로 인터럽트를 비활성화하여 작업 중에 주 프로그램이 중단되지 않도록합니다.

자동차 에어백 시스템의 ISR

자동차 에어백 시스템에서 인터럽트 서비스 루틴 (ISR)의 실질적인 예를 고려해 봅시다.자동차 충돌이 발생하면 센서는 갑작스런 감속을 감지하고 에어백 제어 장치 (ACU)로의 인터럽트를 즉시 트리거합니다.이 인터럽트의 ISR은 여러 작업을 수행합니다. 센서 데이터를 읽고 충돌 이벤트를 확인하고 에어백 배치에 적합한 타이밍을 계산하며 에어백 배치 메커니즘을 트리거합니다.이 전체 프로세스는 에어백이 적절한 순간에 차량 탑승자를 보호하기 위해 배치되도록 밀리 초 이내에 완료해야합니다.ISR이 제대로 설계되지 않았거나 실행하는 데 너무 오래 걸리면 에어백이 너무 늦게 배치되어 치명적인 결과를 초래할 수 있습니다.따라서 ISR의 효율성과 속도는 에어백 시스템의 안전성과 효과를 보장하는 데 좋습니다.

고급 인터럽트 관리 기술

보다 복잡한 시스템에서는 특히 시간 애플리케이션에서 인터럽트 서비스 루틴 (ISR)의 성능 및 효율성을 최적화하는 것이 중요해집니다.이를 달성하기 위해 대기 시간을 줄이고 작업을보다 효과적으로 우선 순위를 정하고 시스템 성능에 대한 전반적인 영향을 최소화하는 다양한 고급 인터럽트 관리 기술을 구현할 수 있습니다.다음은 인터럽트 처리를 개선하기 위해 고급 시스템에서 일반적으로 사용되는 세 가지 주요 기술입니다.

중첩 인터럽트

중첩 된 인터럽트를 통해 우선 순위가 높을수록 ISR이 낮은 ISR의 실행을 선점 할 수있어 이벤트가 지연없이 처리되도록합니다.기본 인터럽트 시스템에서 ISR이 트리거되면 현재 ISR이 완료 될 때까지 다른 모든 인터럽트가 비활성화됩니다.이 접근법은 우선 순위가 낮은 ISR이 이미 진행중인 경우 우선 순위가 높은 이벤트에 대한 대응으로 지연 될 수 있습니다.중첩 인터럽트를 활성화함으로써 시스템은 우선 순위가 낮은 ISR을 일시 중지하고보다 긴급한 인터럽트를 처리 한 다음 고위급 작업이 완료되면 초기 ISR을 재개 할 수 있습니다.이 기술은 시스템의 응답 성을 향상시킵니다. 특히 시간에 민감한 사건이 예측할 수 없을 정도로 발생하고 우선 순위를 정해야하는 시나리오에서.예를 들어, 자동차 시스템에서 충돌 중 갑작스런 감속을 감지하는 센서는 엔진 진단과 같은 덜 중요한 인터럽트보다 우선 순위를 정해야합니다.그러나 중첩 인터럽트를 구현하려면 우선 순위가 낮은 작업이 부적절한 취급으로 인해 우선 순위가 높은 작업을 차단하는 우선 순위 반전과 같은 문제를 피하기 위해 신중한 설계가 필요합니다.

인터럽트 벡터 테이블

인터럽트 벡터 테이블은 테이블을 사용하여 각 특정 인터럽트 이벤트에 대해 적절한 ISR을 신속하게 찾아 여러 유형의 인터럽트를 관리하는 구조화 된 방법을 제공합니다.단순한 시스템에서 프로세서는 가능한 인터럽트 목록을 통해 검색하여 실행할 ISR을 결정해야 할 수 있으며, 이는 불필요한 지연을 도입 할 수 있습니다.인터럽트 벡터 테이블은 메모리에 저장된 사전 정의 된 테이블을 통해 각 인터럽트 유형을 해당 ISR에 직접 매핑하여 이러한 비 효율성을 제거합니다.인터럽트가 발생하면 시스템은 즉시 테이블을 참조하여 적절한 ISR로 점프하여 대기 시간을 줄이고 전반적인 성능을 향상시킬 수 있습니다.이 기술은 다양한 주변 장치가있는 시스템에 유용하며, 다양한 소스의 여러 인터럽트를 빠르고 효율적으로 처리해야합니다.예를 들어, 자동차 에어백 시스템을 관리하는 마이크로 컨트롤러에는 충돌 센서, 안전 벨트 센서 및 진단 경고에 대한 인터럽트가있을 수 있습니다.인터럽트 벡터 테이블은 이러한 인터럽트 각각이 불필요한 처리 지연없이 올바른 ISR로 라우팅되도록합니다.
