IRF4905 P 채널 MOSFET 안내서 : 사양, 핀 세부 사항 및 대체물

IRF4905 P 채널 MOSFET은 전력 전자 장치의 현대 발전에 대한 증거로, 헥스 프트 기술의 효율성을 TO-220AB 패키지의 적응성과 결합합니다.고성능 스위칭과 낮은 저항성을 위해 설계된이 MOSFET은 에너지 효율과 신뢰성이 지배적 인 응용 프로그램을위한 선택입니다.자동차 시스템에서 재생 가능한 에너지 솔루션에 이르기까지 IRF4905는 복잡한 설계 문제를 쉽게 해결할 수있게 해줍니다.이 기사는 IRF4905의 주요 기능, 기술 사양 및 다양한 응용 프로그램을 살펴보고 현대 전자 시스템에 대한 강력한 솔루션을 찾는 사람들에게 귀중한 통찰력을 제공합니다.

목록

IRF4905의 개요

그만큼IRF4905, P 채널 MOSFET으로 특징 지어 진 고급 처리 기술의 통합과 구별된다.이러한 최첨단 방법은 바람직한 낮은 저항성과 짝을 이루는 빠른 스위칭 기능을 수여하여 효율적인 전자 설계의 메인 스테이로 설정합니다.IRF4905가 제공하는 복잡한 장점을 파악하려면 구조적 및 기능적 요소를 탐색하여 다양한 응용 분야에서 다양성을 공개해야합니다.

IRF4905의 정교한 처리 방법 채택은 실리콘 재료의 발전을 활용하여 저항을 줄입니다.전기 전송 중에너지 손실을 최소화함으로써 회로 내에서 에너지 효율을 증폭시킵니다.이러한 개선 사항은 재생 에너지 솔루션 또는 자동차 응용 프로그램과 같은 전력 효율성을 중심으로 한 시스템에서 크게 공명합니다.이러한 프로세스를 탐색하려면 개념적 지식과 실습 경험의 융합이 필요하며, 대부분 장치 성능을 향상시키기 위해 노력하고 있습니다.

널리 알려진 TO-220AB 패키지 내에 제외 된 IRF4905는 적응성에서 이점을 얻습니다.포장재는 다양한 회로 보드에 원활한 통합을 가능하게하여 소비자 전자 제품 및 산업 제어 시스템에 사용하기에 적합합니다.실제적인 설정에서 우수한 성능으로 구현의 용이성을 조화시키는 장치가 종종 선호됩니다.예를 들어, 컴팩트 한 디자인과 결합 된 효과적인 열 소산은 실습 경험이 개념적 지식을 실질적으로 보완하는 영역 인 열 관리에서 실질적인 역할을합니다.

핀 구성

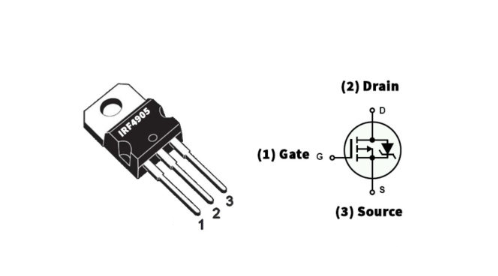

핀 번호	핀 이름	상징	기능
1	문	G	드레인과 채널의 전류를 제어합니다 원천
2	물을 빼다	디	여러 구멍을 방출합니다
3	원천	에스	구멍을 수집합니다

CAD 모델

기호

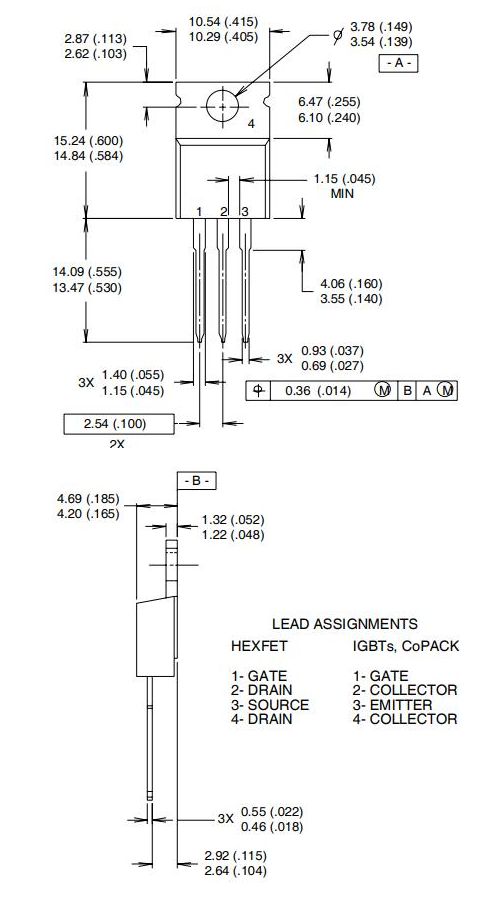

발자취

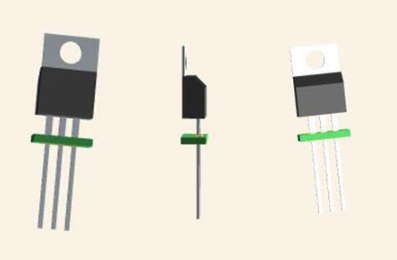

3 차원 모델

기술 사양

Infineon Technologies에 대한 포괄적 인 개요IRF4905PBF, 기술 사양, 속성 및 성능 매개 변수를 자세히 설명하고 정보에 입각 한 선택 및 최적의 애플리케이션 설계를위한 유사한 사양을 특징으로하는 구성 요소와 비교합니다.

유형	매개 변수
공장 리드 타임	12 주
산	구멍을 통해
장착 유형	구멍을 통해
패키지 / 케이스	TO-220-3
핀 수	3
트랜지스터 요소 재료	규소
현재 - 연속 드레인 (ID)	74A TC
구동 전압 (최대 RDS, 최소)	10V
요소 수	1
전력 소실 (최대)	200W TC
지연 시간을 끕니다	61 ns
작동 온도	-55 ° C ~ 175 ° C TJ
포장	튜브
시리즈	Hexfet®
게시	1997
JESD-609 코드	E3
부품 상태	활동적인
수분 감도 수준 (MSL)	(제한 없는)
종료 수	3
종료	구멍을 통해
ECCN 코드	귀 99
터미널 마감	무광택 주석 (SN) - 니켈 (NI) 장벽
추가 기능	눈사태 등급, 높은 신뢰성, 초 저항
전압 - 정격 DC	55V
피크 리플 로우 온도 (° C)	250
현재 등급	74A
시간 @ 피크 리플 로우 온도	30 초
리드 피치	2.54mm
채널 수	1
요소 구성	하나의
작동 모드	향상 모드
전력 소산	200W
케이스 연결	물을 빼다
지연 시간을 켜십시오	18 ns
FET 유형	P 채널
트랜지스터 응용 프로그램	전환
rds on (max) @ id, vgs	20mΩ @ 38a, 10V
vgs (th) (max) @ id	4V @ 250μa
입력 커패시턴스 (CISS) (최대)	3400pf @ 25v
게이트 충전 (QG) (Max) @ Vgs	180NC @ 10V
상승 시간	99 ns
소스 전압 (VDS)으로 배수	55V
VGS (Max)	± 20V
가을 시간 (유형)	96 ns
연속 드레인 전류 (ID)	74A
임계 값 전압	4V
JEDEC-95 코드	TO-220AB
소스 전압 (VGS)에 게이트	20V
배수 current-max (abs) (id)	64A
저항 함에서 배수 소스	0.02Ω
소스 분해 전압으로 배수	55V
펄스 드레인 전류-함량 (IDM)	260A
이중 공급 전압	55V
복구 시간	130 ns
최대 접합 온도 (TJ)	175 ° C
공칭 VG	4V
키	19.8mm
길이	10.5156mm
너비	4.69mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	리드, 리드 프리를 포함합니다

특징

매개 변수	사양
패키지 유형	TO-220
트랜지스터 유형	n 채널
최대 전압 적용 (소스로 배수)	-55V
소스 전압에 대한 최대 게이트	± 20V
최대 연속 드레인 전류	–74A
최대 펄스 드레인 전류	–260a
최대 전력 소산	200W
전도에 필요한 최소 전압	-2V ~ -4V
최대 저장 및 작동 온도	-55 ~ +175 ° C

IRF4905 구현의 이점

IRF4905 MOSFET은 특별한 신뢰성, 널리 인식 된 특성으로 유명합니다.견고한 건설은 엄격한 산업 표준을 충족시키기 위해 엄격한 평가를 받고 가혹한 조건에서도 일관되게 수행 할 수 있도록합니다.이것은이 구성 요소를 사용하는 시스템의 신뢰성을 강화합니다.IRF4905는 또한 수많은 유통 업체를 통해 쉽게 액세스 할 수있는 소싱 어려움을 해결하므로 공급망 문제가 프로젝트 진행을 방해하는 것을 방지합니다.

IRF4905는 저주파 시나리오에서 탁월하며, 상당한 전류 부하를 정확하게 처리 할 수있는 뛰어난 기능으로 구별됩니다.자동차 및 산업 부문은이 기능이 운영 효율성에 기여하고 내구성 있고 정확한 현재 관리를 제공함으로써 시스템 수명을 연장하기 때문에이 기능이 대부분 유익하다는 것을 알게됩니다.이러한 통찰력은 종종 시스템 기능을 최적화하는 데있어서 IRF4905의 역할을 인식하는 귀하가 공유합니다.

IRF4905의 표준 핀 구성이 설계에 통합되는 용이성을 자주 주목할 수 있습니다.이는 기존 프레임 워크에서 쉽게 교체 할뿐만 아니라 새로운 프로젝트의 개발 단계를 단순화합니다.응용 프로그램의 단순성은 회로 재 설계와 관련된 시간과 비용을 줄여 프로젝트 타임 라인 및 예산을 향상시킵니다.이는 미묘하지만 영향력있는 이점으로 작용하여 장치의 전반적인 성능이나 무결성을 희생하지 않고 원활한 구성 요소 전환을 가능하게합니다.

IRF4905 대체 옵션

• AM90P06-20P

• AUIRF4905

유사한 제품의 비교 분석

부품 번호	제조업체	산	패키지 / 케이스	소스 전압으로 배수 (vdss)	연속 드레인 전류 (ID)	전류 - 연속 드레인 (ID) @ 25 ° C	임계 값 전압	소스 전압 (VGS)에 게이트	전력 소산
IRF4905PBF	인피온 기술	구멍을 통해	TO-220-3	55V	74 a	74A (TC)	4 v	20 v	200 w
IRF3205ZPBF	인피온 기술	구멍을 통해	TO-220-3	-	75 a	75A (TC)	4 v	20 v	170 w
IRF1010ZPBF	인피온 기술	구멍을 통해	TO-220-3	-	75 a	75A (TC)	4 v	20 v	200 w
AUIRF4905	인피온 기술	구멍을 통해	TO-220-3	55V	74 a	74A (TC)	2 v	20 v	200 w
HUF75339P3	반도체에서	구멍을 통해	TO-220-3	-	75 a	75A (TC)	-	20 v	140 W.

IRF4905의 다양한 응용

P 채널 MOSFET 인 IRF4905는 다양한 전자 회로에 걸쳐 널리 사용되어 전환 및 전류 제어의 효율성을 보여줍니다.강력한 능력은 수많은 도메인에 대해 구부러져 상업적 및 산업 목적 모두에 대한 적응성을 보여줍니다.광범위한 애플리케이션 범위를 자세히 살펴보면 오늘날의 전자 제품과 조화롭게 통합되는 방법이 나타납니다.

DC 변환기

최신 전자 장치는 종종 DC 컨버터를 사용하여 전압 조절 및 전력 효율을 유지합니다.IRF4905는 이러한 컨버터의 기본이므로 정확한 전압 변환과 꾸준한 성능을 가능하게합니다.높은 전류와 전압을 효율적으로 관리 할 수있는 능력을 갖춘이 제품은 전력 관리 및 열 역학을 향상시키려는 신뢰할 수있는 자산 역할을하며 최적의 솔루션에 대한 MOSFET의 주목할만한 속성을 활용합니다.

사운드 시스템

오디오 장비의 세계는 음질과 증폭의 우선 순위를 정하고 IRF4905는 오디오 충실도를 높이는 데 중요한 역할을합니다.효율적인 전력 증폭을 용이하게하면 동적 사운드 시스템의 동적 범위가 확대되어 더 선명하고 영향력있는 오디오 출력을 초래합니다.이러한 구성 요소를 통합하면 탁월한 열 관리 기능에 의해 지원되는 더 풍부한 청각 경험을 만들고 장치 지속 가능성을 보장 할 수 있습니다.

모터 드라이브

산업 응용 분야에서 대부분 모터 드라이브 인 IRF4905는 전기 모터에 대한 견고한 제어를 제공합니다.효율적인 스위칭을 지원하여 에너지 폐기물을 최소화하고 다양한 하중 수요 가운데 성능을 향상시킵니다.이 기능은 일관된 성능과 효율성을 요구하는 부문에서 활발하게 입증되어 운영 비용 감소와 장비 수명이 길어집니다.

재생 가능한 에너지 시스템

태양과 바람 이득과 같은 재생 가능한 에너지 원으로 인해 IRF4905는 이러한 시스템에서 귀중한 구성 요소로 나타납니다.고효율과 낮은 전도 손실은 자연 에너지를 유용한 전력으로 전환하는 데 핵심입니다.이러한 응용 분야는 환경 의식과 경제적 타당성을 강조하면서 지속 가능한 에너지 관행으로의 세계적인 변화를 반영합니다.

치수

제조업체

1999 년 Siemens 반도체에서 나온 Infineon Technologies는 반도체 산업 내에서 변형 단계를 나타 냈습니다.이 주요 전환은 Infineon이 기술 혁신의 리더가되는 과정을 설정했습니다.Siemens의 광범위한 전문 지식을 바탕으로 Infineon은 광범위한 애플리케이션을 제공하는 정교한 마이크로 전자 솔루션을 개발하기위한 여정에 착수했습니다.

연구 개발에 대한 전략적 강조로 Infineon은 지속적으로 고성능 솔루션을 제시했습니다.이 약속은 논리 및 개별 제품을 모두 제공하여 다양한 부문의 역동적이고 진화하는 요구에 대응합니다.Infineon Technologies는 광범위한 논리 및 개별 반도체 제품을 제시하며, 기술 발전 기술의 요구와 일치하도록 신중하게 제작되었습니다.해당 배열에는 전력 효율적인 장치 및 최첨단 통합 회로가 포함됩니다.

Infineon의 제품은 자동차, 산업 및 소비자 전자 부문의 고유 한 요구 사항을 다루는 여러 산업 분야에서 응용 프로그램을 발견했습니다.그들의 끊임없는 혁신 추구는 오늘날의 기술 환경에서 고려 된 에너지 효율과 소형화에서 주목할만한 진보를 주도했습니다.

데이터 시트 PDF

IRF3205ZPBF 데이터 시트 :

IRF3205Z (S, L) .pdf

HUF75339P3 데이터 시트 :

to220b03 pkg drawing.pdf
