IO 블록 설명 : 기능 및 응용 프로그램

화재 경보 시스템은 비상 사태 동안 신속하고 조정 된 응답을 보장함으로써 생명과 재산을 보호하는 데 심각한 역할을합니다.이 기능은 알람 컨트롤러 및 입력/출력 모듈, 연기 배기 밸브, 소방 셔터 도어 및 기타 기본 장치를 포함한지지 구성 요소가 있습니다.이러한 요소는 함께 정밀하게 안전 측정을 감지, 신호 및 활성화하도록 설계된 동기화 된 네트워크를 만듭니다.이 기사에서는 화재 안전 시스템의 신뢰성과 적응성을 향상시키는 GST-LD-8301 및 GST-LD-8303 입력/출력 모듈의 복잡한 작업 및 기능을 살펴 봅니다.전자 코딩 유연성에서 강력한 배선 관행에 이르기까지, 우리는 이러한 모듈을 현대적인 화재 보호 전략에 필요한 주요 속성을 파헤칩니다.고층 건물이나 산업 시설에서 안전을 최적화하든 이러한 모듈의 기능을 이해하는 것이 시스템 무결성과 준비를 보장하는 데 가장 좋습니다.

목록

기능

화재 경보가 발생하면 경보 컨트롤러는 출력 모듈을 통해 연결된 다양한 외부 제어 장치를 활성화하는 주요 역할을 가정합니다.이 복잡한 시스템은 연기 배기 밸브, 공기 공급 밸브, 소방 셔터 도어, 팬 및 경보 종과 같은 여러 구성 요소로 구성됩니다.각 장치는 컨트롤러의 명령에 응답하도록 세 심하게 설계하면서 비상 사태 동안 응집력으로 작동합니다.컨트롤러의 루프 버스에 연결된 출력 모듈은 전략적으로 감독하는 장비에 가깝거나 터미널 박스 내에 위치하여 접근성과 운영 효율성을 모두 향상시킬 수 있습니다.

현장 전자 코딩 시스템의 기능은 유연성 계층을 추가하여 특정 엔지니어링 요구에 맞는 수정을 허용합니다.이 적응성은 고유 한 구조적 및 운영 특성에 맞게 화재 안전 조치를 사용자 정의 해야하는 환경에서 주로 주목할 수 있습니다.예를 들어, 고층 건물에서는 연기 배기 밸브와 소방서의 정확한 통합을 효과적으로 관리하여 대피 경로를 보호하고 심각한 순간 동안 개인의 안전을 보장 할 수 있습니다.

컨트롤러가 검출기에서 알람 신호를 감지하면 버스를 통해 제어 신호를 출력 모듈로 보낸 다음 필요한 소방 장비를 활성화합니다.이 순서는 규제 표준을 준수 할뿐만 아니라 긴급 대비 모범 사례를 구현하는 잘 조정 된 응답 메커니즘을 보여줍니다.화재 경보 시스템의 다양한 구성 요소 간의 유체 상호 작용은 위험을 크게 줄이고 모든 탑승자의 안전성을 향상시킵니다.

제품 개요

특징

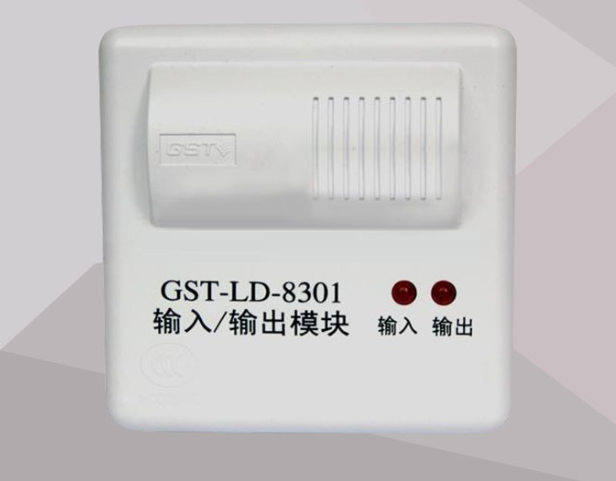

GST-LD-8301 입력/출력 모듈은 듀얼 액션 장비를 위해 세 심하게 제작 된 고급 버스 기반 제어 인터페이스 역할을합니다.여기에는 2 단계 소방 롤링 셔터 문, 워터 펌프 및 연기 배기 팬과 같은 위험한 시스템이 포함됩니다.이 모듈은 소방 셔터 문의 정확한 위치를 보장하는 데 중요한 역할을하며, 상단에서 중간에서 중간에서 하위 위치에서 하위 위치에서 다양한 레벨에 걸쳐 제어 할 수 있습니다.그것의 적응성은 주목할 만하다.두 개의 개별 GST-LD-8301 입력/출력 모듈로 작동하여 복잡한 설정에서 작동 유연성을 크게 향상시킬 수 있습니다.

실제 시나리오에서는 제어 인터페이스의 신뢰성이 지배적입니다.예를 들어, 상업용 건물이나 산업 시설과 같은 고압 환경에서 소방 셔터 문을 빠르고 정확하게 관리 할 수있는 능력은 안전 결과에 결정적으로 영향을 줄 수 있습니다.여러 설치의 통찰력에 따르면 이러한 모듈의 통합은 비상 사태 동안 응답 시간의 현저한 개선으로 이어져 전체 안전 프로토콜을 강화합니다.

GST-LD-8303 입력/출력 모듈은 최대 242 개의 코드를 수용하는 두 개의 연속 코드 주소를 자랑합니다.이 기능을 통해 모듈은 컨트롤러에서 두 개의 별도 작업에 대한 명령을받을 수 있으므로 2 개의 제어 출력과 2 개의 확인 입력을 제공합니다.정상적으로 열린 스위치 신호에서 작동하면 일단 활성화되면이 신호를 연결 버스를 통해 컨트롤러로 전송하여 경보를 트리거하고 액션 장치의 주소를 표시합니다.모듈 실패의 경우 컨트롤러는 경보를 생성하도록 프로그래밍되면서 특정 모듈 번호를 표시하여 합병증에 대한 즉각적인 인식을 보장합니다.두 쌍의 정상적으로 개방적이고 정상적으로 닫힌 접점의 두 쌍이 존재하며, 두 개의 활성 출력 외에도 모듈의 기능을 추가로 증폭시킵니다.또한 입력 및 출력 모두에 대한 라인 감지를 통합하여 작동 무결성을 보존하기위한 역동적입니다.

기술 사양

주요 사양	세부
작동 전압	버스 전압 : 버스 24V
	전원 공급 장치 전압 : DC24V
현재 모니터	버스 전류 : ≤1ma
	전원 공급 장치 : ≤6ma
작동 전류	버스 전류 : ≤4ma
	전원 공급 장치 : ≤35MA
와이어 시스템	비극성 신호 2를 사용하여 컨트롤러에 연결하십시오 비극성 전력 2를 사용하여 버스 및 DC24V 전원 공급 장치와 연결 버스.
출력 용량	DC24V/1A (최대 출력 용량의 합 두 그룹은 DC24V/1A입니다).
출력 제어 모드	펄스, 레벨 (릴레이 일반적으로 개방/정상적으로 닫힌 수동 접촉 출력;펄스가 시작될 때 릴레이 풀인 시간은 10 초입니다).
공장 설정	양방향은 일반적으로 오픈 라인 검사 방법입니다.
운영 환경	온도 : -10 ℃～+55 ℃
	상대 습도 : ≤95% (응축 없음)
쉘 보호 수준	IP30
전체 치수	110mm × 86mm × 43mm (하단 쉘 포함).

배선 세부 사항

"정상적으로 개방 된 검사 라인"상태로 지정된 모듈에 대한 배선의 세계에서, 사려 깊은 접근법은 모듈 입력 라인의 끝에서, 특히 모듈에서 가장 먼 터미널에서 4.7kΩ 말단 저항을 병렬로 연결하는 것입니다.이 신중한 배치는 신호를 안정화하면서 노이즈 간섭을 효과적으로 줄입니다.이러한 조치는 시스템의 신뢰성을 크게 강화시켜 더 큰 확신으로 수행 할 수 있습니다."정상적으로 폐쇄 된 검사 라인"상태로 구성된 모듈의 경우 동일한 터미널에서 직렬로 4.7kΩ 종단 저항을 설치하는 것이 권장됩니다.이 설정은 회로 무결성을 보존하는 데 역동적 인 역할을하며 시스템이 다양한 작동 조건에서 예측 가능하게 작동하도록합니다.

모듈의 출력 단계를 평가할 때, 4.7kΩ 말단 저항을 IN4007 다이오드와 병렬로 연결하는 것이 좋습니다.이 구성은 두 가지 기본 기능을 충족합니다. 저항은 적절한 신호 종료를 보장하는 반면, 다이오드는 잠재적 역 극성에 대한 보호 역할을하므로 회로 손상을 초래할 수 있습니다.이러한 구성 요소의 사려 깊은 통합은 회로 역학에 대한 미묘한 이해와 전자 설계의 보호 측정의 필요성을 보여줍니다.

현장에서의 실질적인 경험에 따르면 배선 구성의 세부 사항에 대한 세심한주의가 신호 저하 및 장비 고장을 포함한 많은 일반적인 문제를 피할 수 있습니다.예를 들어, 기술자는 라인을 제대로 종료하지 않으면 불규칙한 시스템 동작이 발생할 수 있음을 종종 관찰합니다.이것은 기존의 관행을 준수하는 가치를 강조하며, 이는 더 부드러운 작동을 촉진 할뿐만 아니라 장비의 수명에도 기여합니다.
