INA333 계측 증폭기 : 대안, 핀아웃 및 응용 프로그램

정확도와 저전력 소비로 알려진 정밀 계측 증폭기 인 INA333을 발견하십시오.이 안내서에서는 현대 기술의 디자인, 기능 및 실제 응용 프로그램을 탐색 할 것입니다.핀 레이아웃 및 운영 세부 사항에서 용도에 이르기 까지이 구성 요소가 고급 기술과 입증 된 기술을 결합하여 혁신을 주도하는 방법을 알아 봅니다.

목록

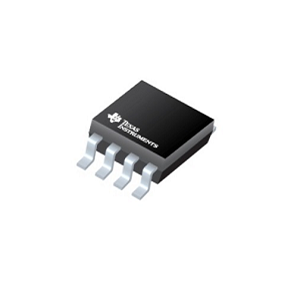

INA333은 무엇입니까?

그만큼 INA333 휴대용 및 배터리 구동 장치에 이상적인 정확하고 저전력 계측 증폭기입니다.3 개의 운영 앰프를 특징으로하는 고급 디자인은 모바일 애플리케이션의 고성능과 다양성을 보장합니다.소형 크기는 에너지 사용을 줄여 휴대용 기술의 내구성과 지속 가능성을 향상시킵니다.INA333의 주요 특징은 제한된 전력에 대한 신뢰할 수있는 성능으로 휴대용 의료 장비와 같은 에너지 효율적인 장치에 적합합니다.전원을 보존하는 동안 정확도를 유지하여 더 긴 장치 수명 및 대결을 지원합니다.

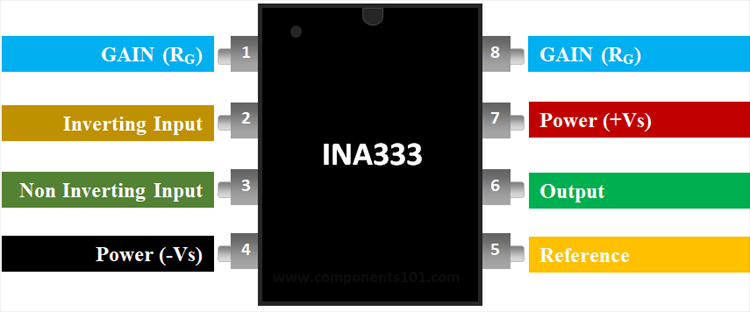

INA333 핀 구성

핀 번호	핀 이름	설명
1	게인 (RG)	거꾸로 저항기에 연결된 거꾸로 설정 가치를 얻습니다
2	반전 입력 (In-)	op-amp의 반전 입력 핀
3	비 반전 입력 (in+)	앰프의 비 반전 입력 핀
4	전원 (-vs)	음의 공급 터미널
5	참조	출력 참조 입력.일반적으로 Common에 연결됩니다
6	산출	앰프 출력 핀
7	전원 (+vs)	양의 공급 터미널
8	게인 (RG)	저항기에 연결된 비 반전 게인 단자 이득 값을 설정하십시오

LM623 사양 및 기능

기능/사양	설명
유형	철도 대 레일 계측 증폭기
채널 수	1 채널
공급 전압	5.5 v
SR- 슬리트 비율	0.16 V/µs
CMRR- 공통 모드 제거 비율	100 dB
IB- 입력 바이어스 전류	1.4 NA
VOS- 입력 오프셋 전압	10 µV
운영 공급 전류	198 µA
대역폭	150 kHz
v/v를 얻으십시오	1000 v/v
패키지 옵션	8 핀 PDIP, SOIC 및 VSSOP 패키지로 제공됩니다

INA333 동등한 IC

• AD623

INA333 대체 IC

• LM4871

• AD620

• IC6283

• JRC4558

INA333은 어디에서 활용할 수 있습니까?

INA333은 저전력 소비와 레일 투 레일 입력/출력으로 인해 배터리 구동 시스템에 탁월하므로 필드 측정 도구와 같이 배터리 수명이 연장되는 휴대용 장치에 이상적입니다.또한 외부 임피던스 매칭을 제거하여 설계를 단순화하는 내장 입력 버퍼 증폭기와 함께 우수한 차동 신호 증폭을 제공합니다.이로 인해 안정성과 정확성이 중요한 고해상도 센서 및 임상 진단 장치를 포함한 정밀 측정 장비에 매우 효과적입니다.기능을 완전히 활용하려면 기생 커패시턴스를 줄이고 구성 요소 호환성을 보장하고 시스템 성능을 최적화하고 만족을 향상시키는 것과 같은 사려 깊은 전략을 적용해야합니다.

INA333 계측 증폭기 사용

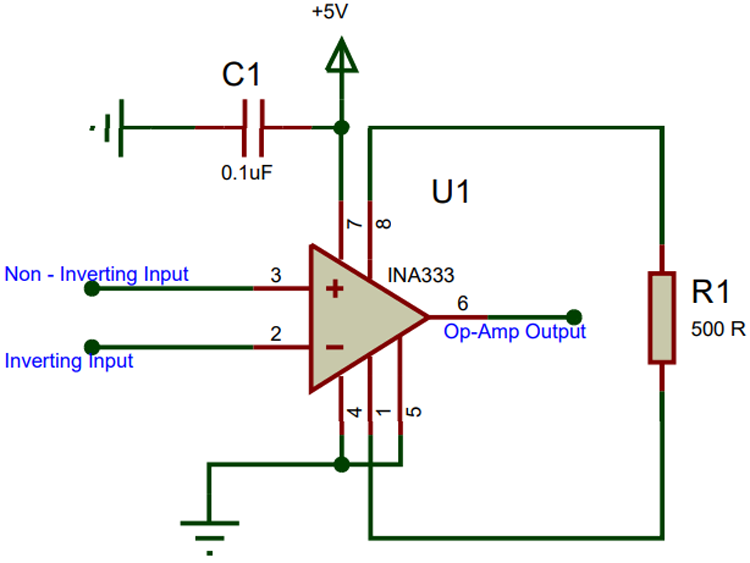

INA333은 다양성과 통합 용이성을위한 매우 신뢰할 수 있고 정밀한 구성 요소입니다.이 설계는 안정성, 정확성 및 적응성을 강조하여 다양한 계측 및 제어 응용 분야에서 해결책이됩니다.아래는 핵심 연결을 보여주는 그림과 함께 전원, 입력/출력 설정 및 게인 조정 기능에 대한 개요입니다.

INA333의 전원 및 기본 설정에는 핀 7을 적절한 전원 공급 장치에 연결하는 것이 포함됩니다. 종종 단순성 및 호환성을위한 표준 +5V,이 간단한 구성은 A의 일관된 사용과 같이 다양한 응용 프로그램에 대한 견고한 기초를 제공합니다.+5V 공급 장치에서 전원 관리를 단순화합니다.노이즈 및 간섭을 최소화하기 위해 핀 5가 접지되어 안정적인 기준 전압을 보장합니다.입력 및 출력 관리에서 입력 신호는 PIN 2 및 3을 통해 적용됩니다. 이러한 연결은 입력에서 출력까지 신호 품질을 보존하는 특징 인 차동 입력을 허용합니다.한편, 출력 신호는 핀 6에서 나오며 다운 스트림 처리를위한 준비가됩니다.전원 공급 장치와 접지 사이에 0.1 µF 커패시터 C1을 포함 시키면 필터링 노이즈를 추가로 보조하여 작동 안정성을 강화합니다.핀 1과 8 사이에 저항 R1을 통합하여 앰프의 이득을 설정하면 쉽게 이루어집니다. 500Ω의 저항 값은 일반적으로 이득을 100으로 설정합니다.이 유연성을 사용하면 다양한 응용 분야에 맞게 이득을 사용자 정의 할 수 있습니다.게인은 공식을 사용하여 결정됩니다.

g = (49.4 kΩ / rg) + 1

여기서 RG는 저항 값을 나타냅니다.이 공식은 정확한 게인 조정을 가능하게하여 INA333이 놀라운 정확도로 다양한 증폭 요구 사항을 충족하도록합니다.INA333의 통합 용이성, 강력한 성능 및 적응성은 계측에서 고성능 표준을 유지하는 데 역할을 보여줍니다.

INA333의 적용

브리지 앰프 : 스트레인 게이지, 계량 시스템 및 하중 셀에 이상적입니다.온도 변동에도 불구하고 산업 환경에서 정확도를 유지합니다.

ECG 앰프 : 낮은 노이즈와 높은 입력 임피던스로 미묘한 생물학적 신호를 캡처합니다.의료 진단에서 정확한 심장 모니터링에 탁월합니다.

압력 센서 : 작은 압력 변화를 신호로 정확하게 변환합니다.항공 우주 및 자동차 안전 시스템에 사용됩니다.

의료 및 휴대용 기기 : 저전력 및 소형 크기 소송 소형 의료 기기.혈당 및 심박수 모니터와 같은 장치는 배터리 수명을 연장합니다.

계량 저울 : 중량 변화를 감지 할 때 감도와 정밀도를 향상시킵니다.상업 및 산업 계량 시스템에 사용됩니다.

열전대 및 RTD 센서 : 온도 모니터링을위한 저전압 입력을 처리합니다.HVAC 시스템, 산업 공정 및 실험실에 적용됩니다.

데이터 수집 시스템 : 정확한 데이터 수집을 위해 약한 신호를 캡처합니다.실행 가능한 통찰력을 위해 데이터 분석을 활용하는 산업에 적합합니다.

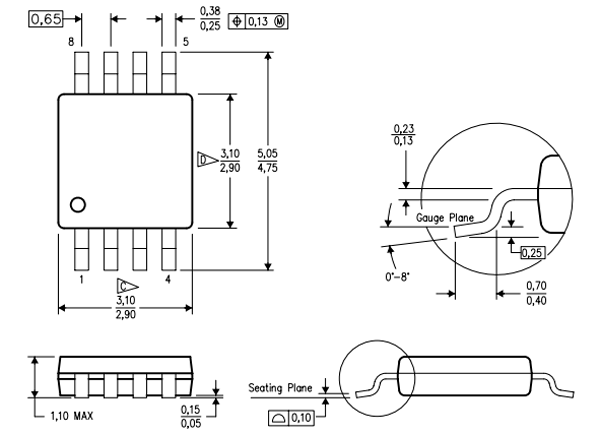

INA333 2D 모델 및 치수
