IC 7447 : BCD ~ 7 세그먼트 변환기 안내서

IC 7447은 주로 이진 코드 소수점 (BCD) 데이터를 7- 세그먼트 디스플레이를 구동 할 수있는 신호로 변환하는 데 주로 사용됩니다.이 칩을 사용하면 BCD 입력을 처리하고 해당 출력으로 변환하여 이러한 디스플레이에서 0에서 9까지의 숫자를 시각적으로 표현할 수 있습니다.이 기사는 IC 7447의 자세한 기능, 핀 구성 및 운영 기능을 탐색하여 마더 보드 프로젝트에 참여하는 모든 사람에게 귀중한 통찰력을 제공합니다.

목록

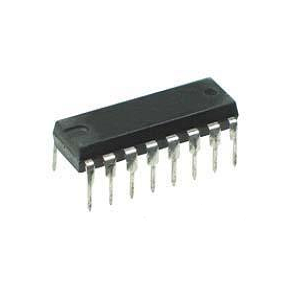

IC 7447의 개요

IC 7447은 74xx 로직 패밀리에서 정의 된 부분으로, 계산기, 카운터, 시계 및 측정 시스템을 포함한 다양한 디지털 응용 프로그램에 자주 사용됩니다.주요 기능은 7 세그먼트 디스플레이에 대한 BCD (이진-코드 소수) 입력의 디코딩으로, 이진 데이터를 쉽게 해석 가능한 형식으로 변환하는 것을 용이하게합니다.14 핀 듀얼-인라인 패키지로 캡슐화되고 15V 오픈 컬렉터 출력을 특징으로하는이 IC는 4 비트 이진 시퀀스를 0에서 9 범위의 10 진수 숫자로 변환합니다.

IC 7447의 직접성과 신뢰성은 전 세계 디지털 회로의 기본 구성 요소로 설정합니다.디지털 시계 및 카운터 에서이 IC는 기술의 명확성과 정밀성을위한 숫자 데이터를 명확하게 표현할 수있게합니다.다기능 측정 장치와 같은 복잡한 시스템 내에서 타이밍 및 논리 시퀀싱의 이해는 성능에 영향을 줄 수 있으며, 반복 테스트 중에 일반적으로 성숙하는 기술에 영향을 줄 수 있습니다.이러한 미묘함을 분별하고 탐색하는 능력은 디자인 및 효율성 최적화의 기회에 대한 간단한 구현 노력을 향상시킵니다.

기술적으로 IC 7447은 효과적인 데이터 표현을 용이하게하여 원시 바이너리 입력과 소수점 수의 표현 전위 사이의 브리지 역할을합니다.이 번역은 단순한 기술 작업이 아니라 장치와의 상호 작용을 향상시킵니다.디스플레이의 드라이브 전류 수정과 같은 구현의 작은 조정은 출력 품질과 구성 요소 수명을 크게 변경하여 전자 제품의 경험적 및 반복 학습의 본질을 강조 할 수 있습니다.

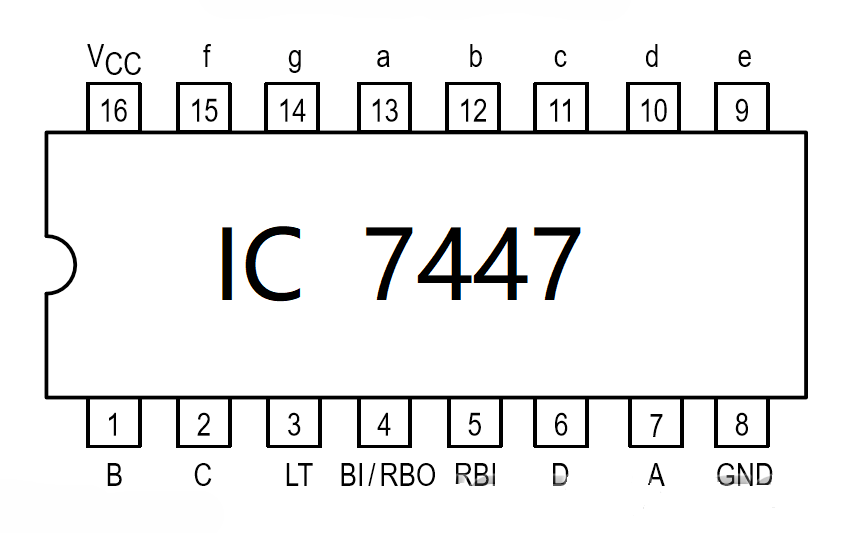

IC 7447 핀 구성

핀 번호	설명
1	BCD B 입력
2	BCD C 입력
3	램프 테스트
4	RB 출력
5	RB 입력
6	BCD D 입력
7	BCD 입력
8	지면
9	7- 세그먼트 e 출력
10	7- 세그먼트 d 출력
11	7- 세그먼트 C 출력
12	7- 세그먼트 B 출력
13	7- 세그먼트 출력
14	7- 세그먼트 G 출력
15	7- 세그먼트 F 출력
16	VCC- 양성 공급

IC 7447은 디지털 회로에서 어떻게 기능합니까?

드라이버 회로는 다중 입력 신호를 특정 출력으로 변환하도록 설계된 조합 논리 유형입니다.주요 목적은 출력이 체계적이고 예측 가능한 방식으로 입력 값에 정확하게 해당하도록하는 것입니다.예를 들어, BCD-7- 세그먼트 디코더 인 IC 7447은 BCD (Binary-Coded Decimal) 입력을 시각적으로 인식 가능한 10 진수 출력으로 변환 하여이 기능을 수행합니다.이 과정은 부울 대수의 원칙과 이러한 변환을 효율적으로 수행하기위한 논리 게이트의 작동에 의존합니다.

7 세그먼트 디스플레이의 기능에는 입력과 출력 간의 간단한 관계가 포함됩니다.시스템은 4 개의 입력 라인을 사용하여 디코더가 7 개의 출력 라인을 제어하기 위해 처리합니다.IC 7447 내에서 디코더는 BCD 입력 데이터를 7 세그먼트 디스플레이를 직접 구동하는 형식으로 변환합니다.각 입력 조합은 디스플레이의 특정 세그먼트를 조명하기 위해 사전 맵핑되어 원하는 숫자 또는 문자를 형성합니다.이 매핑은 디스플레이가 추가 외부 제어없이 안정적이고 일관되게 기능하도록합니다.

IC 7447의 주요 기능 중 하나는이 변환을 내부적으로 처리하는 능력입니다.칩은 BCD 입력의 필요한 보완을 자동으로 생성하여 외부 프로그래밍 또는 추가 회로가 필요하지 않습니다.이 내장 기능은 칩이 7 세그먼트 디스플레이가 쉽게 해석 할 수있는 형식으로 데이터를 준비하므로 정보를 표시하는 프로세스를 단순화합니다.결과적으로 디지털 입력을 읽을 수있는 출력으로 변환하기위한 간단하고 효율적인 솔루션을 제공합니다.

IC 7447을 통한 BCD-7- 세그먼트 전환

IC 7447은 KingBright SA03과 같은 공통 양극 7 세그먼트 디스플레이를 제어하는 ​​데 사용되는 칩입니다.4 비트 이진 입력을 7 세그먼트 모듈에 표시된 숫자로 변환합니다.4 비트 입력은 D, C, B 및 A로 표시되며 각 비트는 값을 나타냅니다. D는 8의 장소, C는 4의 장소, B는 2의 장소이며 A는 1의 장소입니다.이러한 입력은 일반적으로 이진 카운터에서 나옵니다.입력이 0000 (0의 바이너리)과 1001 (9의 바이너리) 인 경우 IC는 디스플레이에서 올바른 숫자를 생성합니다.이것을 이진-코딩 된 소수점 (BCD)이라고합니다.입력이 1001보다 높으면 IC는 디스플레이에서 잘못 또는 정의되지 않은 값을 출력합니다.IC 데이터 시트의 진실 테이블을 사용하여 이러한 출력을 확인할 수 있습니다.IC의 컨트롤 핀은 BI/RBO, RBI 및 LT로 표시됩니다.이들은 블랭킹, 잔물결 블랭킹 및 디스플레이 테스트에 사용됩니다.IC를 정상적으로 작동 시키려면이 핀을 5V 전원에 연결하십시오.

기본 설정

회로를 설정하려면 전원을 연결하여 시작하십시오.핀 16 (VCC), 핀 3 (LT), 핀 4 (BI/RBO) 및 핀 5 (RBI)를 5V 전원 공급 장치에 부착하여 구성 요소가 적절한 전원을 수용 할 수 있도록합니다.그런 다음 핀 8 ​​(GND)을 접지 (0V)에 연결하여 회로를 완성하고 안정적인 기준점을 제공합니다.다음으로 입력 핀을 연결하십시오.DCBA 입력 역할을하는 핀 1, 2, 6 및 7을 카운터의 해당 DCBA 출력 핀에 연결하십시오.이를 통해 카운터는 디스플레이 출력을 제어하는 ​​신호를 보낼 수 있습니다.마지막으로 디스플레이를 사용하십시오.핀 9 ~ 15를 A, B, C, D, E, F 및 일반적인 양극 7 세그먼트 디스플레이의 G 세그먼트에 연결하십시오.디스플레이에서 정확한 숫자 표현을 보장하기 위해 각 핀이 해당 세그먼트와 올바르게 일치하는지 확인하십시오.

디스플레이 관리에서 고급 작업

74xx47과 같은 통합 회로는 제어를 단순화하고 다중 자리 디스플레이의 성능을 향상 시키도록 설계되었습니다.이 회로에는 램프 테스트, 블랭킹 입력 및 리플 블랭킹과 같은 기능이 포함되어 디스플레이 신뢰성, 선명도 및 효율성을 향상시킵니다.그만큼 램프 테스트 함수는 특정 핀이 저전압으로 활성화 될 때 7 세그먼트 디스플레이의 모든 세그먼트를 동시에 밝힙니다.이 테스트는 모든 세그먼트가 정기적으로 사용하기 전에 또는 유지 보수 중에 제대로 작동하고 있음을 확인하는 데 도움이됩니다.DCBA 바이너리 입력 값과 독립적으로 작동하므로 디스플레이 준비를 빠르고 쉽게 보장 할 수 있습니다.그만큼 블랭킹 입력 입력 데이터를 변경하지 않고도 디스플레이의 모든 세그먼트를 꺼질 수 있습니다.이 기능은 비 활동 중에 전력을 절약하거나 지속적인 조명이 산만해질 수있는 장치에서 시각적 혼란을 줄이는 데 유용합니다.디스플레이 관리에 유연성을 제공하면서 입력 데이터를 유지합니다.

그만큼 리플 블랭킹 입력 (RBI) 그리고 리플 블랭킹 출력 (RBO) 여러 자리 디스플레이에서 주요 0의 억제를 제어하십시오.예를 들어, "005"를 표시하는 대신 디스플레이에는 "5"가 표시됩니다.이 기능은 의미있는 숫자 만 켜지도록합니다.사슬 디스플레이에서, 하나의 IC의 RBO는 다음 숫자의 RBI에 연결되어 모든 숫자에 걸쳐 일관된 제로 억제를 보장합니다.가장 중요한 숫자의 RBI는 고전압에 연결되어 필요한 경우에만 0을 표시합니다.이러한 기능은 디지털 디스플레이의 기능을 향상시키기 위해 함께 작동합니다.그들은 운영 안정성을 보장하고, 에너지를 보존하며, 수치 정보의 명확성을 향상시킵니다.아래 그림은 입력 구성 (DCBA, RBI 및 LT)과 7 세그먼트 디스플레이의 해당 출력 간의 관계를 보여줍니다. Ripple Blanking 및 Lamp Test와 같은 기능이 디스플레이에 어떤 영향을 미치는지 강조합니다.

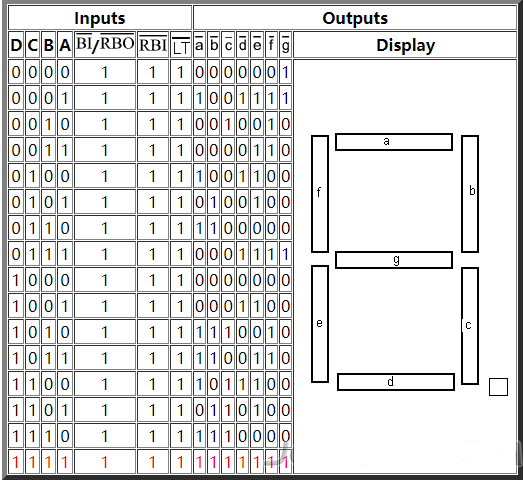

7- 세그먼트 디스플레이 입력 및 출력 테이블

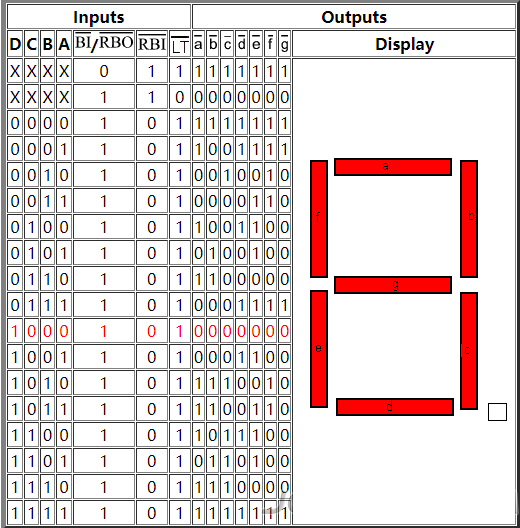

7- 세그먼트 디스플레이 리플 블랭킹 및 램프 테스트 결과

IC 7447 기능 및 사양

• 넓은 전압 범위를 지원하여 유연성이 향상됩니다.

• 다양한 환경 조건에서 효과적으로 기능 할 수 있습니다.

• 내부 풀업 저항기 외부 구성 요소의 필요성을 제거합니다.

• 입력 클램프 다이오드가 포함되어있어 고속 종료가 필요하지 않습니다.

• 출력은 개방형 수집 기능으로 설계되었습니다.

• BCD (이진 코드 소수점) 입력을 7 세그먼트 디스플레이로 변환하여 숫자 0 ~ 9가 표시 될 수 있습니다.

• 기능을위한 4 개의 입력 라인과 7 개의 출력 라인이 있습니다.

• 각 패키지에는 하나의 7447 IC가 있습니다.

• 칩에는 식별자 "7447"이 표시됩니다.

• 4.75V에서 5.25V 사이의 허용 범위를 가진 5V 전원에서 작동합니다.

• DIP (Dual-in-in-in-in-in-in-in-in-in-line 패키지) 형식으로 14 ~ 16 핀이 제공됩니다.

결론

IC 7447은 이진 코드 소수 데이터를 읽을 수있는 형식으로 변경하여 7 세그먼트 디스플레이에 숫자를 표시하는 데 중요한 부분입니다.유용성과 유용한 기능은 기본 카운터에서 고급 시스템에 이르기까지 많은 디지털 전자 프로젝트에 공통적 인 선택이됩니다.작동 방식을 배우면 디지털 디스플레이의 디자인과 기능이 향상 될 수 있습니다.
