HDMI 변조기 : 고화질 RF 신호 분포에 대한 궁극적 인 가이드

HDMI 변조기는 오디오 및 비디오 기술의 세계에서 스마트 도구입니다.Blu-ray 플레이어 또는 게임 콘솔과 같은 장치의 HDMI 신호를 동축 케이블을 통해 이동할 수있는 RF 신호로 변경합니다.이를 통해 많은 HDMI 케이블이 필요없이 고품질 비디오 및 오디오를 한 번에 많은 TV에 쉽게 보낼 수 있습니다.이 안내서는 HDMI 변조기의 작동 방식, 수행 방식 및 호텔, 상점 및 대형 아파트 건물과 같은 장소에서 유용한 이유를 설명합니다.

목록

HDMI 변조기 개요

an HDMI 변조기 HDMI 신호를 RF (Radio Frequency) 신호로 변환하여 전통적인 동축 케이블 시스템에 고화질 컨텐츠를 배포 할 수 있습니다.이 기술은 호텔, 소매 공간 및 중앙 집중식 컨텐츠 제공이 필요한 대형 주거 단지와 같은 환경에서 중요합니다.HDMI 모듈레이터, Blu-ray 플레이어, 게임 콘솔 및 스트리밍 박스와 같은 장치의 비디오 및 오디오를 사용하면 각 디스플레이에 별도의 HDMI 케이블이 필요하지 않고도 여러 TV로 브로드 캐스트 할 수 있으며 설치를 간소화하고 비용을 줄일 수 있습니다.

HDMI 변조기는 고화질 비디오 및 다 채널 오디오를 포함한 디지털 HDMI 신호를 동축 케이블을 통해 이동하는 RF 신호로 인코딩하여 작동합니다.이러한 변조 신호는 표준 텔레비전으로 수신 할 수 있으며, 여러 화면이 동일한 고화질 내용을 동시에 표시 할 수 있습니다.이 솔루션은 중앙 방송 시스템이있는 호텔과 같이 개별 HDMI 케이블을 실행하는 경우 유용합니다.채널 매핑, 원격 관리 및 디지털 튜너와의 호환성과 같은 고급 기능은 기능을 향상시킵니다.최대 1080p 풀 HD의 해상도 지원 HDMI 변조기는 스포츠 바, 쇼핑 센터의 디지털 간판 및 중앙 집중식 미디어 배포가 필요한 교육 기관에 이상적입니다.

변조와 인코딩의 구별

HDMI 변조기의 작동 방식을 이해하려면 변조와 인코딩의 차이를 이해해야합니다.인코딩에는 원시 비디오 및 오디오 입력을 디지털 전송 스트림 (TS)으로 변환하는 것이 포함됩니다.이 프로세스는 HDMI, HD-SDI 또는 아날로그 신호를 전송 또는 스토리지에 적합한 디지털 형식으로 압축하고 형식화합니다.그런 다음 인코딩 된 스트림을 IP 또는 ASI (비동기 직렬 인터페이스) 네트워크로 전송하여 IPTV와 같은 응용 프로그램을 지원하거나 추가 변조를 위해 컨텐츠 준비를 할 수 있습니다.대조적으로, 변조는 이러한 디지털 전송 스트림을 동축 케이블을 통해 이동하는 RF 신호로 변환합니다.이를 통해 디지털 컨텐츠를 전통적인 방송 시스템에 통합 할 수 있으므로 동축 네트워크에 연결된 표준 TV 또는 셋톱 박스가 컨텐츠를 수신하고 표시 할 수 있습니다.

인코더 및 변조기는 입력 및 출력 구성이 다릅니다. 인코더는 HDMI, HD-SDI 또는 아날로그 AV 입력을 취하고 디지털 TS를 생성합니다. 일반적으로 IP 또는 ASI를 통해 전송되는 출력.반면에 변조기, ASI 또는 IP 입력을 수락하여 RF 출력으로 변환하여 촉진 거리가없는 여러 디스플레이의 컨텐츠 분포 연결 제한.이러한 고유 한 기능을 이해함으로써, 당신은 당신입니다 올바른 시청각 장비를 효과적으로 선택하고 구성 할 수 있습니다 귀하의 요구에 따라 효율적이고 확장 가능한 컨텐츠 제공을 보장합니다 시스템.

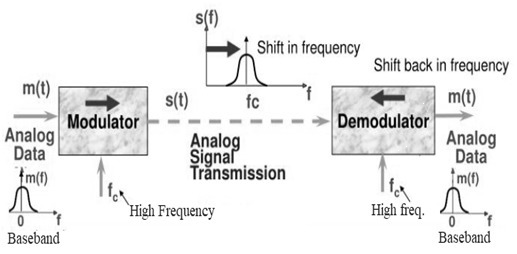

그림 2. 변조 및 복조의 주파수 도메인 표현

RF 변조기의 해상도 기능

RF 변조기는 기존 동축 케이블을 통해 오디오 및 비디오를 보내므로 새 와이어를 추가하지 않고도 여러 TV에서 콘텐츠를 쉽게 공유 할 수 있습니다.표준 정의 (SD)에서 고화질 (HD)에 이르기까지 다양한 비디오 해상도와 4K로 작업하여 그림이 얼마나 명확 해 보이는지에 영향을 미칩니다.이들은 다양한 해상도를 지원하기 때문에 RF 변조기는 가정, 호텔, 스포츠 바 및 상점에 적합합니다.

울트라 HD 4K 해상도 지원

최신 RF 변조기의 주요 특징은 3840 × 2160 픽셀을 표시하는 Ultra HD 4K 해상도를 지원하는 능력입니다.이것은 전체 HD의 해상도의 4 배이며, 오늘날의 고화질 화면에 이상적인 이미지, 더 풍부한 색상 및 더 자세한 시각적이기도합니다.이들 변조기는 또한 60p, 50p, 30p, 25p 및 24p를 포함하여 상이한 4K 프레임 속도를 처리 할 수있다.이 유연성은 부드럽고 현실적인 움직임을 보장하며, 이는 라이브 스포츠 및 게임과 같은 빠르게 진행되는 콘텐츠에 중요합니다.동축 케이블을 통해 4K 컨텐츠를 전송하는 것은 값 비싼 HDMI 또는 네트워크 업그레이드를 피하기 위해 중앙 집중식 컨텐츠 배포에 유용합니다.이로 인해 4K RF 변조기는 호텔, 기업 사무실, 학교 및 소매 공간에 적합하며 고해상도 컨텐츠는 여러 디스플레이에 효율적으로 도달해야합니다.

고화질 지원 및 다양성

최신 RF 변조기는 4K, 1080p 및 720p를 포함한 다양한 고화질 해상도를 지원하므로 다양한 시청 요구에 적응할 수 있습니다.1920 × 1080 픽셀의 해상도를 가진 Full HD 1080p는 대부분의 상업 및 주택 용도에 적합한 명확하고 상세한 비디오를 제공합니다.또한 다양한 프레임 속도를 지원하므로 전 세계적으로 방송 표준과 호환됩니다.1280 × 720 픽셀의 해상도를 가진 HD 720P는 대역폭을 적게 사용하면서도 여전히 우수한 화질을 제공하므로 매우 높은 해상도가 필요하지 않거나 대역폭이 제한되는 곳에서 현명한 선택입니다.RF 변조기는 또한 720 × 480_60i (NTSC) 및 720 × 576_50i (PAL)와 같은 인터레이스 형식으로 작동하여 현대 및 기존 방송 시스템과 쉽게 연결할 수 있습니다.

4K, 1080p 및 720p 중에서 선택할 수있는 유연성은 예산, 대역폭 및 디스플레이 요구에 맞게 AV 시스템을 설정합니다.혼합 디스플레이가있는 환경에 유용하며 새로운 장비가 필요하지 않고 최신 4K 화면 및 구형 HD 모델을 모두 지원합니다.이로 인해 RF 변조기는 가정, 기업 및 공공 장소에 다목적이고 비용 효율적인 선택이됩니다.

표준 정의 변조기와의 비교가 향상되었습니다

최신 RF 변조기는 전통적인 SD 변조기보다 업그레이드를 제공하며, 이는 720 × 576i 또는 720 × 480i와 같은 낮은 해상도를 지원합니다.이러한 결의안은 기본 시청에 효과가 있지만 오늘날의 고품질 디스플레이에 필요한 세부 사항과 생동감이 부족합니다.대조적으로, HD 및 UHD 변조기는 훨씬 더 우수한 비디오 품질을 제공하며, 더 선명한 이미지,보다 생생한 색상 및 부드러운 움직임을 특징으로합니다.이 강화 된 시각적 시각적 및 참여를 증가시켜 HD 및 UHD RF 변조기가 영향력이 높은 디지털 간판, 동적 소매 디스플레이 및 몰입 형 교육 콘텐츠에 이상적입니다.이러한 해상도 및 이미지 품질의 개선으로 인해 최신 RF 변조기는 AV 설치에 선호되는 선택이되어 광범위한 응용 분야에서 탁월한 시청 경험을 보장했습니다.

HDMI 변조기의 특징

입력 및 출력 인터페이스

HDMI 변조기는 다양한 디지털 장치와 완벽한 연결을 가능하게하는 다양한 입력 및 출력 인터페이스로 유명합니다.Blu-ray 플레이어, 게임 콘솔, 스트리밍 장치 및 컴퓨터의 입력을 수락 할 수 있습니다.이 유연성은 고화질 오디오 및 비디오 신호가 정확하게 수신 및 처리되어 원래 콘텐츠의 품질을 보존합니다.대부분의 HDMI 입력은 60Hz에서 최대 1080p의 해상도를 지원하는 반면, 고급 모델은 최대 4K를 처리하여 높은 대역폭과 이미지 품질을 유지합니다.이 기능을 사용하면 호환성 문제없이 최신 고화질 소스를 연결할 수 있습니다.출력의 경우, HDMI 변조기는 처리 된 신호를 동축 케이블 위로 이동하는 RF 신호로 변환합니다.이 RF 신호는 DVB-T, DVB-C, ATSC 및 ISDB-T를 포함한 여러 디지털 브로드 캐스트 표준과 호환됩니다.이 적응성은 HDMI 변조기가 국제적 사용에 적합하여 다양한 지역 방송 요구 사항을 지원합니다.

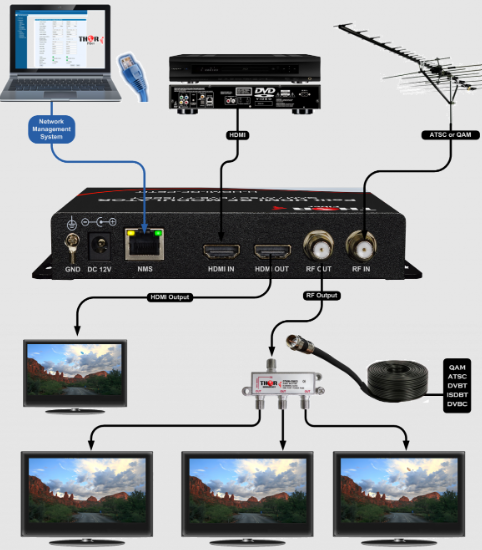

그림 3. HDMI 변조기 입력 및 출력 인터페이스 다이어그램

비디오 및 오디오 인코딩 기술

HDMI 변조기는 고급 비디오 및 오디오 인코딩 기술을 사용하여 고화질 컨텐츠를 효율적으로 전송합니다.비디오 인코딩의 경우 대부분의 HDMI 변조기는 H.264/AVC를 사용하여 압축 효율과 비디오 품질 사이의 균형을 잘 제공합니다.이 표준은 최소 대역폭을 사용하면서 명확하고 고품질의 이미지를 제공하므로 라이브 방송 및 빠르게 움직이는 비주얼에 이상적입니다.H.264/AVC는 비디오 데이터를 효율적으로 압축함으로써 네트워크에 과부하하지 않고 이미지 품질을 유지하는 데 도움이됩니다.오디오 인코딩의 경우 공통 형식에는 MPEG1 레이어 II 및 AAC가 포함됩니다.MPEG1 Layer II는 명확한 음질을 유지하면서 오디오를 효율적으로 압축하기 때문에 방송에서 인기가 있습니다.

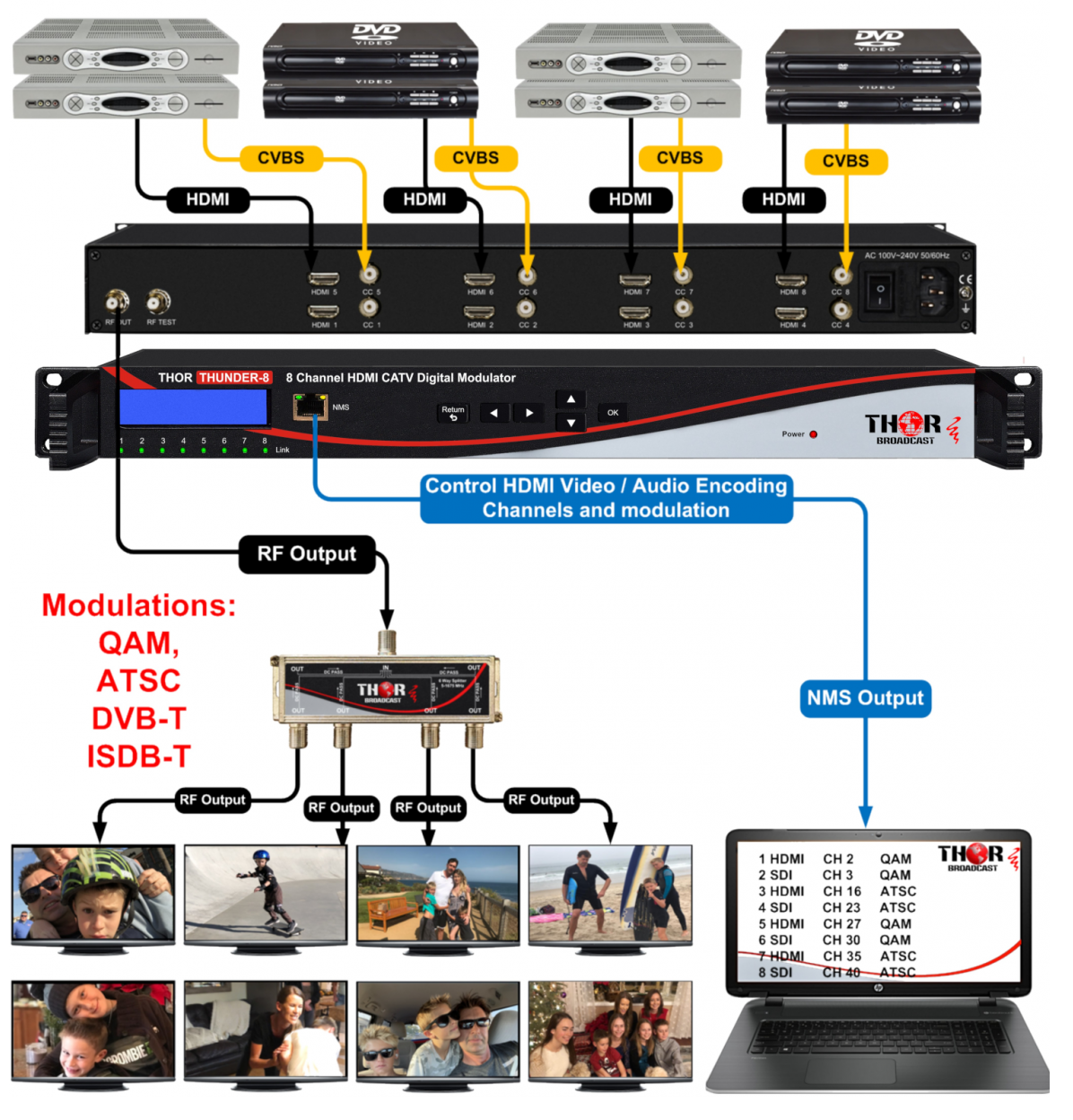

그림 4. 고급 비디오 및 오디오 인코딩이있는 다 채널 HDMI 변조기

반면에 AAC는 더 나은 오디오 충실도를 제공하여 더 풍부하고 몰입 형 청취 경험을 제공합니다.AAC의 고급 압축을 통해 과도한 대역폭이 필요하지 않고 고품질 사운드를 전송할 수 있으므로 고화질 멀티미디어 컨텐츠에 적합합니다.이 비디오 및 오디오 인코딩 기술을 사용하면 HDMI 변조기가 대역폭 사용을 최적화하면서 고품질을 제공 할 수 있습니다.이를 통해 복잡한 유통 네트워크에서 매끄럽고 안정적인 전송을 보장하여 HDMI 변조기를 주거 및 상업 시청각 시스템 모두에 실질적인 선택으로 만듭니다.

고급 분해능 지원

HDMI 변조기는 다양한 해상도를 지원하도록 설계되어 다양한 시청 요구에 적응할 수 있습니다.대부분의 모델은 60Hz에서 전체 HD (1080p)를 지원하여 일반적인 시청 및 상용 디스플레이에 적합한 날카 롭고 상세한 이미지를 제공합니다.이 해상도는 과도한 대역폭을 필요로하지 않고 명확한 화질을 제공하므로 대부분의 응용 분야에서 인기있는 선택입니다.고급 HDMI 변조기는 또한 Ultra HD 4K 해상도를 제공하며, 이는 전체 HD의 픽셀 밀도의 4 배를 제공합니다.이로 인해 디지털 간판, 고급 홈 시어터 및 기타 환경에 이상적인 명확성과 깊이가 발생합니다.

전체 HD 및 4K 해상도를 모두 처리 할 수있는 기능을 통해 HDMI 변조기는 생생한 4K 컨텐츠를 보여주는 소매 디스플레이에서 일상적인 TV 시청을위한 표준 정의 방송에 이르기까지 다양한 설정에서 사용할 수 있습니다.이 다목적 성은 다양한 시청각 설정을위한 안정적인 선택으로, 별도의 케이블이나 복잡한 설치없이 여러 화면에서 고품질 비디오를 보장합니다.

채널 구성 및 주파수 범위

HDMI 변조기는 채널 구성 및 주파수 범위에 대한 정확한 제어를 제공하므로 기존 AV 시스템과 쉽게 통합 할 수 있습니다.RF 출력을 조정하여 현재 채널 라인업에 맞는 특정 채널을 선택하여 신호 간섭을 피하고 명확한 화질을 보장 ​​할 수 있습니다.이러한 유연성을 통해 다른 방송 소스와 완벽하게 통합되어 매끄럽고 체계적인 시청 경험을 유지합니다.

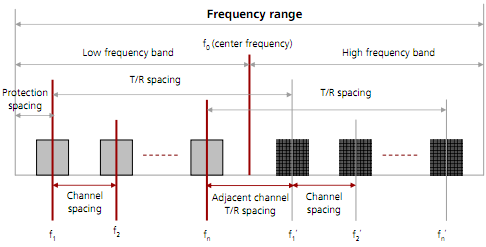

그림 5. HDMI 변조기의 주파수 범위 및 채널 구성

대부분의 HDMI 변조기는 174 MHz ~ 1218 MHz의 광범위한 주파수 범위를 지원하며, 이는 복잡한 AV 분배 네트워크 내에서 여러 채널을 수용합니다.이 넓은 주파수 스펙트럼은 주거 시스템과 같은 소규모 설정 또는 호텔 및 상업용 건물의 대규모 설치와 같은 다양한 방송 요구를 관리하는 데 유용합니다.이러한 고급 기능은 HDMI 변조기가 고도로 적응력을 갖도록하여 다양한 방송 요구 사항에 맞게 채널 배치 및 주파수 사용을 최적화 할 수 있도록합니다.

다중 변조 표준에 대한 지원

HDMI 변조기는 다중 변조 표준을 지원하도록 설계되어 전 세계의 다양한 방송 시스템과의 호환성을 보장합니다.그들은 일반적으로 유럽 및 기타 국제 시장에서 널리 사용되는 DVB-T 및 DVB-C를 지원합니다.또한 북미에서 사용되는 표준 ATSC와 일본과 남미 지역에서 인기있는 ISDB-T를 지원합니다.이러한 유연성을 통해 HDMI 변조기는 다양한 지역에서 완벽하게 작동하여 글로벌 응용 프로그램에 적합합니다.

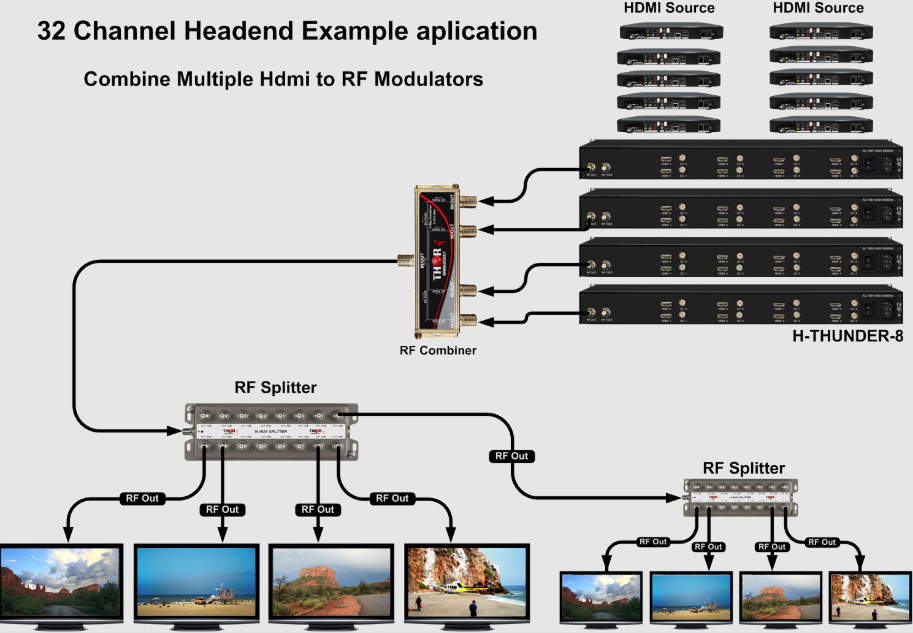

그림 6. 다중 표준 브로드 캐스트 지원이있는 다 채널 HDMI 변조기

HDMI 변조기는 여러 표준을 지원함으로써 다양한 기술 환경 및 방송 요구 사항에 적응할 수 있습니다.이를 통해 지역 방송 프레임 워크에 관계없이 일관되고 고품질 콘텐츠 제공을 보장합니다.주택, 호텔 또는 상업 환경에서 사용하든이 다중 표준 기능은 HDMI 변조기의 다양성과 신뢰성을 향상시켜 다양한 시청각 시스템을위한 현명한 선택입니다.

유용성 및 통합 기능 향상

HDMI 변조기에는 기존 AV 시스템으로의 설정 및 통합을 단순화하는 사용자 친화적 인 기능이 제공됩니다.주요 기능 중 하나는 RF Input Bypass로, 동일한 네트워크의 기존 케이블 또는 지상 신호와 HDMI 신호를 결합 할 수 있습니다.이는 여러 컨텐츠 소스가 간섭을 일으키지 않고 공존 해야하는 혼합 미디어 환경에서 유용합니다.매끄럽고 체계적인 시청 경험을 보장하여 복잡한 AV 시스템을보다 쉽게 ​​관리 할 수 ​​있습니다.

많은 HDMI 변조기에는 미디어 캐비닛이나 서버 룸의 공간을 절약 할 수있는 작고 랙 장착 가능한 설계가 있습니다.직관적 인 인터페이스가 제공되어 빠른 구성과 시스템 조정이 쉬워집니다.이러한 설계 기능은 유용성을 향상시켜 모듈레이터를 설치 및 주거 시스템 모두에 쉽게 통합 할 수 있도록합니다.이로 인해 HDMI 변조기는 광범위한 시청각 설정을위한 실용적이고 다양한 솔루션이됩니다.

HDMI 변조기의 기능

신호 변환

HDMI 변조기의 주요 기능은 디지털 HDMI 입력을 아날로그 RF 출력으로 변환하는 것입니다.이 프로세스를 통해 Blu-ray 플레이어, 스트리밍 박스 및 위성 수신기와 같은 장치의 고화질 비디오 및 다 채널 오디오가 동축 케이블로 전송 될 수 있습니다.이러한 변환 중에 고해상도 비디오와 풍부한 오디오를 전달하는 HDMI 신호는 표준 TV 튜너와 호환되는 RF 신호로 변조됩니다.이를 통해 각 TV에 별도의 HDMI 연결이 필요없이 컨텐츠를 여러 TV에 표시 할 수 있습니다.호텔 및 병원과 같은 기존 동축 인프라가있는 곳에서 유용하며 HDMI 케이블과의 재배치는 비용이 많이 들고 실용적이지 않습니다.동축 케이블은 HDMI 케이블에 비해 간섭이 덜하기 때문에 RF 신호를 사용하면 장거리에 대한 신뢰할 수있는 전송이 보장됩니다.이로 인해 HDMI 변조기는 신호 품질을 유지하는 큰 특성을위한 실질적인 선택입니다.

그림 7. HDMI 신호 변환 및 변조 프로세스

내용 분포

HDMI 변조기는 중앙 집중식 컨텐츠 분포에 매우 효과적이므로 단일 HDMI 소스가 일관되고 동기화 된 재생으로 여러 화면으로 브로드 캐스트 할 수 있습니다.따라서 여러 모니터에 동일한 고품질 컨텐츠를 동시에 표시 해야하는 환경에 이상적입니다.스포츠 바 및 레스토랑에서 HDMI 변조기는 지연없이 여러 TV에서 라이브 이벤트를 보여줄 수 있습니다.소매 공간과 쇼핑몰에서는 프로모션 비디오와 디지털 간판을 다양한 화면에 방송하여 참여를 향상시킬 수 있습니다.교육 기관은 또한 하나의 중앙 출처에서 교실이나 강당에 학습 자료와 프레젠테이션을 배포함으로써 혜택을 줄 수 있습니다.

고화질 내용 분포를 위해 동축 네트워크를 사용함으로써 HDMI 변조기는 각 화면에 개별 HDMI 케이블이 필요하지 않습니다.이것은 설치를 단순화 할뿐만 아니라 비용을 줄이면 소규모 및 대규모 설정에 대한 실용적인 솔루션이됩니다.중앙 배포 접근 방식을 사용하면 한 위치에서 컨텐츠를 쉽게 제어하고 관리 할 수있어 일관된 메시징 및 효율적인 업데이트가 가능합니다.이는 소매 프로모션 또는 교육 프레젠테이션과 같이 컨텐츠를 자주 변경 해야하는 동적 환경에서 유용합니다.HDMI 변조기의 유연성과 효율성은 다양한 산업 분야의 컨텐츠 분포에 선호되는 선택입니다.

호환 브리징

HDMI 변조기는 최신 HDMI 장치와 RF 입력 만있는 구형 TV 간의 간격을 효과적으로 연결합니다.이는 모든 디스플레이를 HDMI 호환 모델로 업그레이드하는 데 너무 많은 비용이 드는 곳에서 유용합니다.HDMI 신호를 RF로 변환함으로써 이러한 변조기를 사용하면 추가 어댑터 나 변환기가 필요하지 않고 이전 TV가 디지털 컨텐츠를받을 수 있습니다.이를 통해 기존 하드웨어를 계속 사용하면서 시간과 비용을 절약 할 수있는 AV 시스템을 쉽게 현대화 할 수 있습니다.

이전 장비의 수명을 연장하는 것 외에도 HDMI 변조기는 DVB-T 및 DVB-C (유럽 및 국제 시장에서 사용), ATSC (북아메리카 표준) 및 ISDB-T (일본에서 공통)를 포함한 여러 방송 표준을 지원합니다.남미의 일부).이 다중 표준 호환성은 HDMI 변조기를 다양한 지역 방송 시스템에 쉽게 통합 할 수 있도록하여 전 세계적으로 사용하기에 매우 다양합니다.이러한 유연성은 유용성을 향상시킬뿐만 아니라 다양한 환경에서 시청각 설정을 업그레이드하기위한 비용 효율적인 솔루션을 제공합니다.

채널 할당

HDMI 변조기를 사용하면 특정 RF 채널을 다른 HDMI 입력에 할당하여 컨텐츠를 쉽게 액세스 할 수있는 채널로 구성 할 수 있습니다.이로 인해 시청자가 프로그램간에 전환하는 것이 간단합니다.호텔 및 환대 장소에서는 라이브 TV 및 사용자 정의 콘텐츠 스트림을 포함한 다양한 채널을 쉽게 탐색하여 체류를 개선 할 수 있습니다.컨퍼런스 센터 및 이벤트 장소 에서이 기능을 통해 참석자는 여러 채널에서 여러 프레젠테이션 또는 이벤트 방송에 액세스 할 수있어 편리하고 유연한 시청 옵션을 보장합니다.

또한 HDMI 변조기는 출력을 기존 브로드 캐스트 신호와 결합하여 일반 TV 프로그래밍과 HDMI 소스 컨텐츠간에 매끄럽게 전환 할 수 있습니다.이 기능을 통해 다양한 컨텐츠 소스가 공존 해야하는 혼합 미디어 환경에 적응할 수 있습니다.HDMI 변조기는 채널 관리를 단순화하고 컨텐츠 접근성을 향상시켜 복잡한 시청각 설정을위한 실용적이고 다양한 솔루션을 제공합니다.

장거리 전송

HDMI 변조기는 동축 케이블을 사용하여 장거리에 걸쳐 신호를 전송할 때 탁월합니다.동축 케이블은 신호 손실이 최소화 된 고주파 RF 신호를 전달하도록 설계되어 거리에서도 비디오 및 오디오 품질을 모두 보존합니다.이로 인해 여러 화면에서 고화질 컨텐츠를 유지하는 것이 중요하는 대규모 설치에 이상적입니다.거리 제한이있는 기존 HDMI 케이블과 달리 동축 케이블을 사용하면 HDMI 변조기가 신호 품질을 저하시키지 않고 컨텐츠를 배포 할 수 있습니다.

이 장거리 기능은 상업용 단지 및 사무실 건물과 같은 넓은 환경에서 가치가 있으며, 여기서 콘텐츠는 여러 층이나 날개에 배포되어야합니다.교육 캠퍼스는 강의 나 행사를 다른 교실이나 강당에 방송 할 수있는 반면, 경기장과 경기장은 공연장 전체의 수많은 디스플레이에 라이브 이벤트 피드를 전달할 수 있습니다.추가 신호 부스터 또는 익스텐더가 필요하지 않고 고품질 전송을 유지함으로써 HDMI 변조기는 설치를 단순화하고 비용을 줄여 광범위한 AV 설정을위한 실질적인 선택입니다.

비용 효율적인 확장

HDMI 변조기는 기존 동축 케이블 인프라를 사용하여 AV 유통 네트워크를 확장하는 비용 효율적인 방법을 제공합니다.이를 통해 새로운 배선이 필요하지 않아 설치 비용이 절감 될 수 있습니다. 특히 HDMI 케이블과의 재배치가 비싸고 노동 집약적 인 대규모 프로젝트의 경우 설치 비용이 절감됩니다.동축 케이블 위로 이동하는 HDMI 신호를 RF 신호로 변환함으로써, 이들 변조기를 사용하면 여러 디스플레이가 각 화면에 별도의 HDMI 케이블을 실행하는 복잡성과 비용없이 고품질 컨텐츠를 수신 할 수 있습니다.

HDMI 변조기의 확장 가능한 설계를 통해 필요에 따라 시스템을 쉽게 확장 할 수 있습니다.전체 네트워크를 재구성하지 않고도 새로운 디스플레이를 추가 할 수있어 비즈니스가 미래의 성장 또는 변화하는 요구 사항에 적응할 수 있습니다.이 유연성은 디지털 사이 니지, 교육 기관이 새로운 교실이나 건물로 확장하는 교육 기관, 회의실 설정 또는 방송 요구를 발전시키는 기업 사무실을 업데이트 해야하는 소매 체인 및 프랜차이즈에 유용합니다.확장 가능하고 비용 효율적인 솔루션을 제공함으로써 HDMI 변조기는 기존 인프라를 활용하면서 AV 시스템이 성장하고 적응할 수 있도록하여 장기 가치와 운영 효율성을 보장합니다.

HDMI 변조기의 작동

그림 8. HDMI에서 RF 변조 및 인코딩 프로세스

HDMI 변조기는 디지털 HDMI 신호를 전통적인 동축 케이블로 보낼 수있는 RF 신호로 변환합니다.이를 통해 Blu-ray 플레이어, 컴퓨터 및 스트리밍 박스와 같은 장치의 컨텐츠는 RF 입력 만 허용하는 이전 모델을 포함하여 여러 TV에 표시 될 수 있습니다.

HDMI 변조기가 연결된 HDMI 소스로부터 고화질 신호를 수신 할 때 프로세스가 시작됩니다.스트리밍 장치, 컴퓨터 또는 기타 HDMI 호환 장치 일 수 있습니다.모듈레이터는 고급 모델의 720p, 1080p 및 4K와 같은 해상도를 지원하는 원래 비디오 및 오디오 품질을 캡처합니다.이 단계에서 결합 된 비디오 및 오디오 신호는 구성 요소로 분리되어 다음 단계 인 RF 변조를 준비합니다.이를 통해 고화질 품질이 보존되어 연결된 TV에 명확한 이미지와 몰입 형 사운드가 제공됩니다.

HDMI 신호를 디코딩 한 후 변조기는 동축 케이블을 통해 전송에 적합한 비디오 및 오디오를 RF 신호로 변환합니다.이것은 케이블 TV 시스템에서 흔한 QAM (Quart비디오는 H.264를 사용하여 압축되어 대역폭 사용을 최소화하면서 높은 이미지 품질을 유지합니다.오디오는 MPEG-1 Layer II 또는 AAC와 같은 형식을 사용하여 인코딩하여 명확한 사운드를 보장합니다.이러한 기술은 복잡한 AV 시스템에서도 이미지 나 오디오 품질을 잃지 않고 효율적인 전송을 보장합니다.

일단 변조되면, RF 신호는 변조기의 동축 출력을 통해 전송됩니다.동축 케이블은 우수한 차폐 및 최소 신호 손실을 제공하여 장거리에서 고품질 전송을 보장하기 때문에 선호됩니다.이를 통해 호텔, 소매점, 교육 캠퍼스 및 여러 디스플레이에서 동기화 된 컨텐츠가 필요한 기타 장소와 같은 대규모 설치에 이상적입니다.변조 된 신호는 동축 스플리터를 사용하여 여러 TV로 쉽게 분할 및 라우팅 될 수 있으며, 설치 프로세스를 단순화하고 각 화면에 별도의 HDMI 케이블을 실행하는 것과 비교하여 비용을 절감 할 수 있습니다.

마지막 단계는 변조 중에 지정된 특정 RF 채널로 TV를 조정하는 것입니다.다른 방송국과 마찬가지로 채널을 선택할 수 있으며 HDMI 소스 컨텐츠와 일반 TV 프로그래밍을 원활하게 전환 할 수 있습니다.HDMI 변조기는 여러 채널을 여러 HDMI 입력에 할당하여 다양한 컨텐츠 스트림을 구성하여 쉽게 액세스 할 수 있습니다.이것은 손님이 라이브 TV, 홍보 비디오 및 이벤트 방송을 탐색 할 수있는 호텔 또는 프레젠테이션 또는 정보 피드를 다른 채널에 할당 할 수있는 회사 설정으로 탐색 할 수있는 호텔에서 유용합니다.이 채널 조직은 여러 컨텐츠 소스를 관리하는 간단한 방법을 제공하면서 시청을 향상시킵니다.

HDMI RF 변조기의 효과적인 활용

HDMI RF 변조기는 디지털 HDMI 신호를 RF 신호로 변환하여 기존 동축 케이블 네트워크에 비해 고화질 내용 분포가 가능합니다.이는 HDMI 케이블과의 재배치가 비용이 많이 들거나 실용적이지 않은 설정에 유용합니다.성능을 최대화하고 원활한 통합을 보장하려면 HDMI RF 변조기를 설치, 연결 및 구성하기위한 다음과 같은 자세한 단계를 따르십시오.

변조기의 설치

위치 선택 : HDMI RF 변조기에 적합한 위치를 선택하여 시작하십시오.케이블 길이를 최소화하고 잠재적 신호 손실을 줄이기 위해 HDMI 소스 (Blu-ray 플레이어 또는 스트리밍 장치와 같은)와 기존 동축 네트워크에 가깝습니다.이상적인 장소에는 장비 실의 중앙 집중식 AV 랙 또는 벽 마운트가 포함되어 유지 보수 및 조정에 쉽게 접근 할 수 있습니다.

장치 장착 : 적절한 장착 브래킷 또는 하드웨어를 사용하여 변조기를 고정하십시오.이로 인해 우발적 인 연결이 끊김을 방지하면서 안정적이고 액세스 할 수 있습니다.과열을 피하기 위해 장치 주변에 적절한 환기가 있는지 확인하여 성능과 수명에 영향을 줄 수 있습니다.호텔이나 교육 시설과 같은 대규모 설치에서는 변조기를 환기가 좋은 AV 캐비닛 또는 서버 랙에 배치하면 최적의 운영 온도를 유지하는 데 도움이됩니다.

HDMI 소스 연결

HDMI 연결 : 고품질 HDMI 케이블을 사용하여 소스 장치의 HDMI 출력을 변조기의 HDMI 입력에 연결합니다.비디오 및 오디오 품질을 유지하기 위해 케이블이 1080p Full HD 또는 Ultra HD 4K이든 필요한 해상도 및 대역폭을 지원하는지 확인하십시오.신뢰할 수있는 신호 전송에는 인증 된 고속 HDMI 케이블을 사용하는 것이 좋습니다.

연결 확인 : 소스 장치의 전원 전원을 켜고 변조기의 입력 표시기를 확인하십시오.이것은 HDMI 신호가 올바르게 수신되고 있음을 확인합니다.입력 표시기가 조명되지 않으면 HDMI 연결을 두 번 확인하고 소스 장치가 올바른 해상도를 출력하도록 설정되어 있는지 확인하십시오.이 단계에서 신호를 확인하면 설치 프로세스 후반에 문제를 방지하는 데 도움이됩니다.

동축 인프라와 연결

동축 연결 : 변조기의 RF 출력에서 ​​동축 케이블을 동축 네트워크에 연결합니다.신호를 여러 디스플레이에 분산시키는 경우 고품질 동축 스플리터를 사용하십시오.이 설정을 통해 변조 된 RF 신호는 모든 연결된 TV에 도달 할 수 있으므로 일관된 컨텐츠 배포를 보장합니다.

신호 무결성 확인 : 차폐, 고품질 동축 케이블을 사용하여 신호 손실 및 간섭을 최소화하십시오.모든 연결을 단단히 고정시키고 케이블을 정리하여 전력선으로 엉키거나 교차하지 않도록 간섭을 유발할 수 있습니다.더 큰 설치의 경우 RF 앰프를 사용하여 긴 케이블 실행을 통해 신호 강도를 유지하는 것을 고려하십시오.

변조기 전원 및 구성

전원 설정 : 전원 공급 장치를 변조기에 연결하고 신뢰할 수있는 전원에 연결하십시오.전원 공급 장치가 변조기의 전압 및 전류 요구 사항과 일치하는지 확인하십시오.장비를 손상시킬 수있는 전력 스파이크로부터 보호하기 위해 서지 보호기를 사용하는 것이 좋습니다.

구성 설정 : HDMI 변조기를 설정하려면 화면 디스플레이 또는 웹 인터페이스를 통해 구성 메뉴에 액세스하십시오.기존 방송과의 간섭을 피하는 RF 채널을 선택하려면 채널 할당을 조정하십시오.지역 방송 표준에 따라 적절한 변조 유형 (예 : ATSC, DVB-T 또는 QAM)을 선택하십시오.마지막으로, 연결된 디스플레이의 기능과 일치하도록 비디오 해상도 및 오디오 형식을 설정하여 최상의 시청 품질을 보장합니다.

테스트 및 최종 조정

초기 테스트 : 변조기 구성 후 연결된 TV를 지정된 RF 채널로 조정하여 설정을 테스트하십시오.모든 디스플레이에서 명확한 비디오, 동기화 된 오디오 및 안정적인 재생을 확인하십시오.깜박 거리는, 정적 또는 오디오 지연은 구성 문제 또는 신호 간섭을 나타낼 수 있습니다.

필요에 따라 설정 조정 : 필요한 경우 모듈레이터 설정을 미세 조정하여 비디오 밝기, 대비 또는 오디오 레벨을 향상시킵니다.모든 TV가 일관된 고품질 신호를 받도록하십시오.문제가 지속되면 케이블 연결을 확인하고 근처의 대형 전자 장치와 같은 간섭 소스를 확인하십시오.

유지 관리 및 문서

케이블 관리 : 모든 HDMI 및 동축 케이블을 구성하고 레이블을 지정하여 깔끔한 설치를 유지합니다.적절한 케이블 관리는 설정의 모양을 향상시킬뿐만 아니라 향후 유지 보수, 문제 해결 또는 시스템 업그레이드에도 도움이됩니다.명확한 식별을 위해 케이블 타이와 레이블을 사용하십시오.

제조업체 매뉴얼을 참조하십시오 : 자세한 구성 옵션, 고급 설정 및 문제 해결은 제조업체 매뉴얼을 참조하십시오.이 리소스는 최적의 성능을 유지하기위한 모델 별 정보 및 모범 사례를 제공합니다.수동 접근성을 유지하면 지속적인 유지 보수가 단순화되고 변조기 기능을 효과적으로 활용할 수 있습니다.

HDMI 변조기의 장점

• 확장 된 신호 분포 : HDMI 변조기는 HDMI 신호를 RF로 변환하여 기존 동축 케이블 네트워크에 고화질 컨텐츠를 배포 할 수 있습니다.이를 통해 별도의 HDMI 케이블이 필요하지 않고 여러 TV에 중앙 방송 될 수 있으므로 모든 화면에서 일관된 비디오 및 오디오 품질을 보장합니다.이 접근법은 병원, 스포츠 바, 교육 기관 및 기타 대형 시설, 설치 및 유지 보수를 단순화하면서 혼란을 줄입니다.

• 대규모 설치의 비용 효율성 : HDMI 변조기를 사용하는 것은 각 디스플레이, 특히 대규모 설정에서 개별 HDMI 케이블을 실행하는 것보다 비용 효율적입니다.동축 케이블은 더 저렴하고 장거리에 설치하기 쉽고 변조기는 여러 개의 스플리터 또는 익스텐더가 필요하지 않습니다.이를 통해 재료 및 인건비가 줄어들어 확장 가능한 AV 배포가 필요한 호텔, 기업 사무실 및 소매 공간에 대한 현명한 선택이됩니다.

• 장거리 전송 기능 : HDMI 변조기는 고위성 손실을 최소화하여 장거리에 걸쳐 고화질 신호를 전송할 때 탁월하여 동축 케이블의 강력한 차폐를 활용합니다.이를 통해 대규모 상업용 단지, 교육 캠퍼스 및 경기장에 완벽하게 완벽하게 제공되며, 이는 방대한 지역에 컨텐츠를 배포 해야하는 경기장에 적합합니다.장거리 런을위한 부스터가 필요한 HDMI 케이블과 달리, 동축 케이블은 장거리에 걸쳐 일관된 품질을 유지합니다.

• 유연한 채널 할당 : HDMI 변조기를 사용하면 특정 RF 채널을 다른 HDMI 입력에 할당하여 컨텐츠를 쉽게 액세스 할 수있는 채널로 구성 할 수 있습니다.이는 친숙한 채널 서핑을 제공하여 호텔, 의료 시설 및 이벤트 장소에서 편의성을 향상시킵니다.또한 기존 방송 시스템과 완벽하게 통합되어 일관된 채널 라인업을 유지할 수 있습니다.

• 광범위한 호환성 : HDMI 변조기는 RF 입력 만있는 최신 HDMI 장치와 구형 TV 사이의 간격을 연결하여 레거시 텔레비전이 추가 어댑터없이 디지털 컨텐츠를 수신 할 수있게합니다.이것은 이전 장비의 수명을 연장하고 AV 시스템을 현대화하는 비용 효율적인 방법을 제공합니다.ATSC, DVB-T 및 QAM과 같은 여러 변조 표준을 지원하면 다양한 지역 및 방송 요구 사항에 대한 호환성을 보장합니다.

HDMI 변조기의 단점

• 품질 손실 가능성 : HDMI 변조기는 신호를 압축하여 HDMI를 RF 형식으로 변환하여 직접 HDMI 연결에 비해 비디오 선명도와 오디오 선명도를 줄일 수 있습니다.이 품질 손실은 고급 홈 시어터 또는 매우 높은 정의 영상을 통해 디지털 사이 니지 디스플레이에서 눈에 띄게 될 수 있습니다.프리미엄 콘텐츠 품질이 필요한 사람은이 절충을 고려해야합니다.

• 복잡한 설정 요구 사항 : HDMI 변조기 설정은 특히 대규모 또는 다중 소스 시스템에서 복잡 할 수 있습니다.간섭을 피하기 위해 신중한 채널 주파수 할당, 디스플레이 및 지역 표준에 맞게 변조 설정을 구성하며 기존 AV 장비와의 호환성을 보장합니다.이러한 복잡성에는 전문적인 설치 및 유지 보수가 필요할 수 있으며 전체 비용이 추가 될 수 있습니다.

• 대기 시간 문제 : HDMI 변조기는 변조 및 압축 프로세스로 인해 약간의 지연을 일으킬 수 있습니다.일반적으로 정기적 인 시청에는 눈에 띄지 않지만이 대기 시간은 경쟁 게임 또는 타이밍 및 동기화가 필요한 라이브 화상 회의에 문제가 될 수 있습니다.즉각적인 신호 처리는이 제한을 고려해야합니다.

• 기능 제한 사항 : HDMI 변조기는 일반적으로 AV 수신기, CEC (Consumer Electronics Control)를 통합 원격 제어를위한 CEC (소비자 전자 제어) 및 Enhanced를위한 HDR (높은 동적 범위)과 같은 고급 HDMI 기능에 대한 지원이 부족합니다.색상과 대비.이는 직접 HDMI 연결과 비교하여 고급 홈 시어터 또는 스마트 TV 기능을 찾는 기능을 제한 할 수 있습니다.

HDMI 변조기의 응용

호텔과 환대

HDMI 변조기는 환대 산업에서 객실과 공공 장소에 고화질 내용을 배포하는 데 널리 사용됩니다.HDMI 신호를 중앙 미디어 소스에서 RF 신호로 변환함으로써 호텔은 각 객실에서 별도의 셋톱 박스가 필요없이 비디오와 오디오를 여러 TV로 방송 할 수 있습니다.이 중앙 집중식 접근 방식은 컨텐츠 관리를 단순화하고 하드웨어 비용을 줄이므로 원활한 엔터테인먼트를보다 쉽게 ​​제공 할 수 있습니다.또한 호텔은 맞춤형 채널 라인업, 방송 프로모션 비디오를 만들고 주문형 콘텐츠를 제공하여 게스트 만족도를 높이고 대상 광고 기회를 가능하게 할 수 있습니다.

소매 및 공공 장소

소매 환경, 공항, 경기장 및 쇼핑몰에서 HDMI 변조기는 여러 디스플레이에서 디지털 간판 및 홍보 콘텐츠를 방송하는 데 사용됩니다.이 중앙 방송은 효과적인 커뮤니케이션 및 광고를 위해 일관된 메시징 및 브랜딩을 보장합니다.컨텐츠 업데이트는 단일 시점에서 관리 할 수 ​​있으므로 프로모션 비디오 또는 정보를 빠르게 변경하여 참여 및 판매를 극대화 할 수 있습니다.공항과 같은 공개 장소에서 HDMI 변조기는 비행 정보, 일정 및 비상 경보를 배포하여 방문자와의 명확한 커뮤니케이션을 보장합니다.

홈 엔터테인먼트 시스템

HDMI 변조기는 위성 수신기, 스트리밍 박스 또는 게임 콘솔과 같은 장치의 비디오 콘텐츠를 집 전체의 여러 TV에 배포하기위한 주거 설정에서 점점 인기를 얻고 있습니다.이 멀티 룸 설정을 통해 가족 구성원은 별도의 장치 나 얽힌 케이블이 필요하지 않고 다른 방에서 동일한 콘텐츠를 볼 수있어보다 체계적이고 유연한 엔터테인먼트 경험을 제공합니다.또한 HDMI 변조기는 기존 홈 동축 시스템과 완벽하게 통합되어 여러 케이블 박스의 필요성을 제거하고 스트리밍 장치와 기존 TV 채널 간의 쉬운 전환을 가능하게합니다.

교육 및 의료 시설

교육 기관은 HDMI 변조기를 사용하여 강의, 세미나 및 캠퍼스 방송을 교실 및 공동 공간에 배포합니다.이 중앙 집중식 시스템은 오버플로 룸의 원격보기를 지원하고 일관된 교육 콘텐츠를 제공합니다.의료 환경에서 HDMI 변조기는 여러 방에서 환자 엔터테인먼트 및 정보 컨텐츠를 제공하여 환자 만족도를 향상시키고 의사 소통을 간소화합니다.병원은 건강 교육 비디오, 시설 업데이트 또는 비상 경보를 방송 할 수있어 시설 전체에서 일관되고 신뢰할 수있는 콘텐츠 제공을 보장 할 수 있습니다.

이벤트 장소 및 보안 모니터링

HDMI 변조기는 스포츠 경기장, 콘서트 홀 및 컨퍼런스 센터의 라이브 이벤트 방송에 중요합니다.라이브 비디오 피드를 여러 화면에 배포하여 동기화 된 시청을 보장합니다.보안 애플리케이션에서 HDMI 변조기는 보안 카메라의 비디오 출력을 RF 신호로 변환하여 여러 디스플레이에서 중앙 모니터링을 위해 변환합니다.이 설정은 상황 인식을 향상시키고 상업용 건물, 주거 커뮤니티 및 공공 장소에서 널리 사용되므로 신뢰할 수 있고 양질의 감시 범위를 보장합니다.

결론

HDMI 변조기는 이미 동축 케이블을 사용하여 고품질 비디오 및 오디오를 다른 화면으로 보내는 데 유용합니다.이러한 장치가 어떻게 작동하는지와 수행 할 수있는 작업을 배우면 컨텐츠를 쉽게 공유하고 복잡한 설정을 줄이며 시청자를 행복하게 유지할 수 있습니다.HDMI 변조기는 비즈니스, 학교 또는 가정 용도에 관계없이 컨텐츠를 효과적으로 관리하고 배포하는 간단하고 비용 효율적인 방법을 제공합니다.
