FPGA와 마이크로컨트롤러: 알아야 할 주요 차이점

PCB 설계 작업을 할 때 시스템 요구 사항에 따라 FPGA와 마이크로컨트롤러 중에서 선택하는 경우가 많습니다.이 문서에서는 각각의 정의, 작동 방식, 내부의 주요 구성 요소에 대해 설명합니다.또한 시스템 구조와 프로그래밍 접근 방식이 어떻게 다른지 확인할 수 있습니다.이러한 기본 사항을 이해하면 어느 것이 프로젝트에 더 적합한지 결정할 수 있습니다.

카탈로그

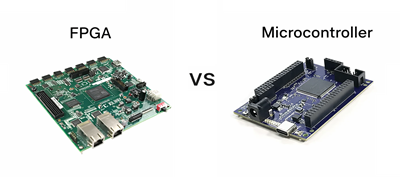

그림 1. FPGA와 마이크로컨트롤러 개요

FPGA와 마이크로컨트롤러란 무엇입니까?

안 FPGA (Field-Programmable Gate Array)는 제조 후 디지털 로직을 구성할 수 있는 집적 회로 유형입니다.병렬 신호 처리 경로 또는 특수 제어 논리 생성과 같이 맞춤형 하드웨어 동작이 필요할 때 PCB 설계에 널리 사용됩니다.소프트웨어 명령을 실행하는 대신 FPGA는 설계를 기반으로 하드웨어 회로를 구축합니다.따라서 하드웨어 수준에서 정확한 타이밍과 유연성이 필요한 작업에 적합합니다.PCB 시스템에서는 메모리, 센서 및 통신 인터페이스에 연결되는 프로그래밍 가능한 논리 코어 역할을 합니다.FPGA 장치를 사용하여 보드에 맞춤형 디지털 시스템을 직접 구현하십시오.

에이 마이크로컨트롤러 전자 시스템을 제어하기 위해 프로그래밍된 명령을 실행하도록 설계된 소형 집적 회로입니다.일반적으로 단일 칩에 프로세서, 메모리 및 입/출력 인터페이스가 포함되어 있어 임베디드 PCB 애플리케이션에 이상적입니다.마이크로컨트롤러는 일반적으로 입력을 읽고, 데이터를 처리하고, LED, 모터 또는 센서와 같은 출력을 제어하는 ​​데 사용됩니다.소프트웨어에 작성된 일련의 지침에 따라 순차적으로 작동합니다.PCB 설계에서는 간단한 장치부터 복잡한 시스템에 이르기까지 많은 장치의 주요 제어 장치 역할을 합니다.단순성과 통합으로 인해 제어 중심 작업에 널리 사용됩니다.

FPGA 및 마이크로컨트롤러의 구성 요소

FPGA 구성요소

• 논리 블록(구성 가능한 논리 블록 - CLB)

이는 디지털 작업을 수행하는 FPGA의 핵심 구성 단위입니다.각 논리 블록에는 LUT(조회 테이블), 플립플롭 및 멀티플렉서가 포함되어 있습니다.LUT는 진리표를 저장하여 조합 논리 기능을 구현하는 데 사용됩니다.플립플롭은 순차 논리 및 타이밍 제어를 위한 저장소를 제공합니다.이러한 요소를 함께 사용하면 FPGA가 맞춤형 디지털 회로를 형성할 수 있습니다.

• 프로그래밍 가능한 상호 연결

인터커넥트는 FPGA 내의 다양한 로직 블록을 연결하는 라우팅 경로입니다.이를 통해 구성된 설계에 따라 논리 요소 간에 신호가 이동할 수 있습니다.이러한 연결은 유연하며 다양한 회로 레이아웃에 맞게 다시 프로그래밍할 수 있습니다.라우팅 네트워크는 신호가 올바른 목적지에 효율적으로 도달하도록 보장합니다.이 구조로 인해 고정된 배선 없이 복잡한 회로 작성이 가능합니다.

• 입출력(I/O) 블록

I/O 블록은 FPGA를 PCB의 외부 구성 요소에 연결합니다.센서, 메모리, 프로세서와 같은 장치와의 통신을 처리합니다.이 블록은 다양한 전압 레벨과 신호 표준을 지원합니다.입력, 출력 또는 양방향 포트로 구성할 수 있습니다.이러한 유연성을 통해 다양한 외부 시스템과 원활하게 통합할 수 있습니다.

• 클록 관리 장치

클럭 관리 장치는 FPGA 내부의 타이밍과 동기화를 제어합니다.그들은 클럭 신호를 생성하고 칩의 다른 부분에 분배합니다.이러한 장치에는 PLL(위상 고정 루프) 또는 DLL(지연 고정 루프)이 포함될 수 있습니다.안정적인 작동을 위해 안정적인 타이밍을 유지하는 데 도움이 됩니다.적절한 클럭 제어는 설계 전반에 걸쳐 정확한 데이터 처리를 보장합니다.

• 내장형 메모리 블록(BRAM)

임시 데이터 저장에 사용되는 내장 메모리 장치입니다.이를 통해 FPGA 내에서 자주 사용되는 데이터에 빠르게 액세스할 수 있습니다.블록 RAM은 다양한 크기와 모드로 구성될 수 있습니다.버퍼링, 캐싱 및 데이터 처리 작업을 지원합니다.이는 일부 설계에서 외부 메모리의 필요성을 줄여줍니다.

마이크로컨트롤러 구성요소

• 중앙처리장치(CPU)

CPU는 명령을 실행하는 주요 처리 장치입니다.산술, 논리 및 제어 작업을 수행합니다.CPU는 메모리에서 명령을 읽고 이를 단계별로 처리합니다.시스템 내의 데이터 흐름을 관리합니다.이는 마이크로컨트롤러의 핵심 컨트롤러가 됩니다.

• 메모리(플래시, RAM, EEPROM)

마이크로컨트롤러에는 코드와 데이터를 저장하기 위한 다양한 유형의 메모리가 포함되어 있습니다.플래시 메모리는 프로그램을 영구적으로 저장합니다.RAM은 실행 중 임시 데이터로 사용됩니다.EEPROM은 소량의 비휘발성 데이터를 저장하는 데 사용됩니다.각 유형은 시스템 작동에서 특정 역할을 수행합니다.함께, 안정적인 데이터 처리를 지원합니다.

• 타이머 및 카운터

타이머와 카운터는 시간 기반 작업에 사용됩니다.지연을 생성하고, 시간 간격을 측정하고, 정기적인 작업을 제어하는 ​​데 도움이 됩니다.이러한 구성 요소는 PWM 신호 생성과 같은 기능에 중요합니다.또한 이벤트 계산 및 예약도 지원합니다.이는 제어 및 자동화 시스템에 유용합니다.

• 입력/출력 포트(GPIO)

GPIO 핀을 사용하면 마이크로 컨트롤러가 외부 장치와 상호 작용할 수 있습니다.애플리케이션에 따라 입력 또는 출력으로 구성할 수 있습니다.이 포트는 센서에서 신호를 읽거나 신호를 액추에이터로 보냅니다.다른 구성 요소와의 디지털 통신을 지원합니다.GPIO는 시스템 연결에 적합합니다.

• 통신 인터페이스

마이크로컨트롤러에는 UART, SPI 및 I2C와 같은 내장 통신 모듈이 포함되어 있습니다.이러한 인터페이스를 통해 다른 장치와의 데이터 교환이 가능합니다.이는 임베디드 시스템에서 일반적으로 사용되는 직렬 통신 프로토콜을 지원합니다.이를 통해 센서, 디스플레이 및 기타 컨트롤러에 연결할 수 있습니다.이러한 인터페이스는 시스템 통합을 단순화합니다.

FPGA 및 마이크로컨트롤러 시스템의 블록 다이어그램

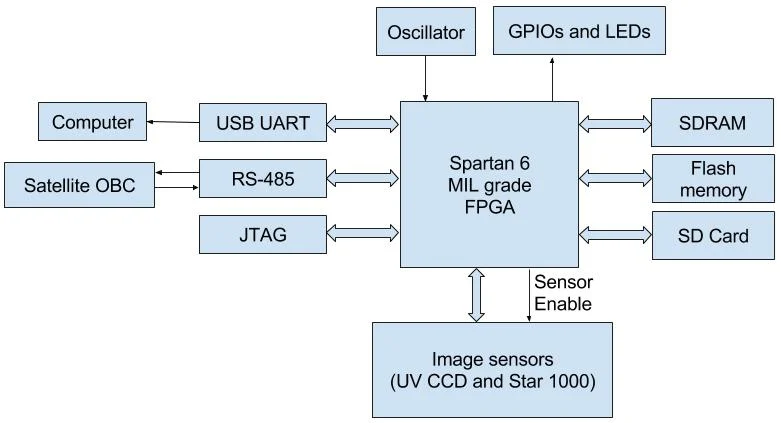

그림 2. FPGA 블록 다이어그램

FPGA 블록 다이어그램은 유연한 인터페이스를 통해 여러 외부 구성 요소에 연결된 중앙 프로그래밍 가능 장치를 보여줍니다.일반적으로 데이터 처리를 위해 SDRAM 및 플래시 스토리지와 같은 메모리 모듈에 연결됩니다.UART, RS-485 및 JTAG와 같은 통신 인터페이스를 통해 외부 시스템 및 디버깅 도구와 상호 작용할 수 있습니다.다이어그램에는 센서 및 제어 신호에 대한 입력/출력 연결도 포함되어 있습니다.클록 소스는 동기화된 작동을 보장하기 위해 타이밍 신호를 제공합니다.이 구조는 FPGA가 시스템에서 중앙 로직 허브 역할을 하는 방식을 강조합니다.고정된 내부 아키텍처 없이 주변 장치 간의 데이터 흐름을 관리합니다.

그림 3. 마이크로컨트롤러 블록 다이어그램

마이크로 컨트롤러 블록 다이어그램은 버스 시스템을 통해 내부 메모리 및 주변 장치에 연결된 중앙 처리 장치를 보여줍니다.CPU는 ROM 및 RAM과 통신하여 명령을 실행하고 저장합니다.입력/출력 포트를 통해 센서, 디스플레이 등 외부 장치와 상호 작용할 수 있습니다.타이머와 카운터는 시스템 내에서 타이밍 관련 작업을 처리합니다.발진기는 전체 작업을 구동하는 클록 신호를 제공합니다.인터럽트 제어는 외부 및 내부 이벤트 처리를 관리합니다.이 구조는 제어 작업을 위해 설계된 컴팩트하고 통합된 시스템을 보여줍니다.

FPGA의 장점과 단점

장점	단점
유연성이 뛰어남 하드웨어 구성을 통해 맞춤형 디지털 회로 설계가 가능합니다.	복잡한 디자인 하드웨어 설명 언어가 필요한 프로세스.
사실을 지원합니다 고속 작업을 위한 병렬 처리.	더 높은 비용 단순한 임베디드 솔루션과 비교됩니다.
재프로그래밍 가능 다양한 응용 프로그램에 대해 여러 번.	더 길다 설계 및 테스트로 인한 개발 시간.
처리할 수 있다 복잡한 신호 처리 및 데이터 작업.	필요하다 전문 도구와 전문 지식.
확장 가능 고급 시스템에 적합한 아키텍처.	더 높은 전력 일부 디자인의 소비.

마이크로컨트롤러의 장점과 단점

장점	단점
저렴한 비용과 많은 응용 분야에 널리 사용 가능합니다.	제한적 복잡한 작업을 위한 처리 능력.
프로그래밍하기 쉬움 C/C++와 같은 공용 언어를 사용합니다.	순차 실행은 병렬 처리를 제한합니다.
통합 구성 요소는 외부 하드웨어 요구 사항을 줄입니다.	제한된 메모리 더 큰 시스템에 비해.
저전력 휴대용 장치에 적합한 소비.	유연성이 떨어짐 하드웨어 구성.
빠른 개발 임베디드 시스템의 사이클.	성능 고정 아키텍처에 따라 다릅니다.

코드 비교: FPGA와 마이크로컨트롤러 프로그래밍

FPGA 코드 예제에서는 VHDL과 같은 하드웨어 설명 언어를 사용하여 회로 동작을 정의합니다.명령을 작성하는 대신 코드는 신호가 어떻게 변경되고 상호 작용하는지 설명합니다.이는 입력, 출력 및 시스템이 클록 신호에 응답하는 방식을 정의합니다.구조에는 설계를 구성하는 엔터티와 아키텍처가 포함됩니다.프로세스 블록은 클럭 에지와 같은 이벤트를 기반으로 신호가 업데이트되는 방식을 제어합니다.이 접근 방식은 순차적 명령을 실행하는 대신 하드웨어 동작을 직접 모델링합니다.이를 통해 FPGA 내부에 맞춤형 디지털 로직을 생성할 수 있습니다.

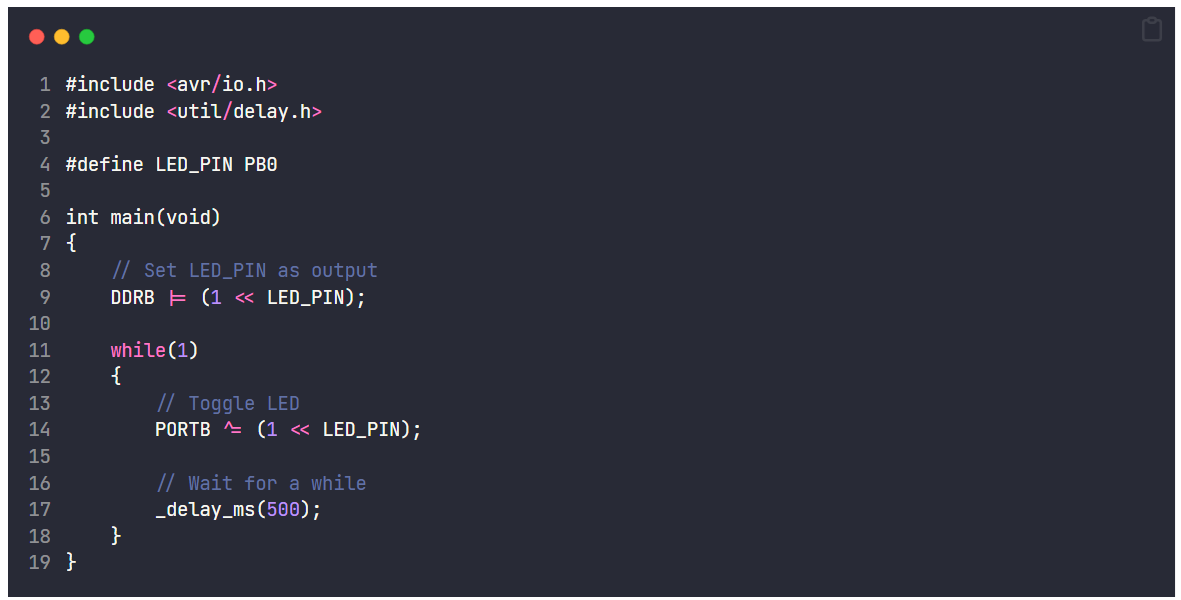

마이크로 컨트롤러 코드 예제에서는 C와 같은 프로그래밍 언어를 사용하여 명령을 단계별로 실행합니다.하드웨어 레지스터를 설정하고 핀 구성을 정의하는 것으로 시작됩니다.main 함수는 지속적으로 실행되어 루프에서 작업을 수행합니다.명령은 LED를 켜고 끄는 것과 같은 출력을 제어합니다.지연 기능은 타이밍 효과를 생성하는 데 사용됩니다.이 접근 방식은 순차적 실행 모델을 따릅니다.간단하고 임베디드 시스템 프로그래밍에 널리 사용됩니다.

FPGA 및 마이크로컨트롤러의 응용

1. 산업자동화 시스템

FPGA는 산업 기계의 제어 및 신호 처리에 사용됩니다.고속 데이터와 정확한 타이밍 요구 사항을 처리합니다.마이크로컨트롤러는 자동화 시스템의 센서, 모터 및 제어 로직을 관리합니다.이를 통해 안정적이고 효율적인 운영이 가능해집니다.이 조합은 시스템 성능과 제어를 향상시킵니다.

2. 가전제품

마이크로컨트롤러는 세탁기, TV, 리모콘과 같은 장치에 널리 사용됩니다.사용자 입력과 시스템 기능을 효율적으로 관리합니다.FPGA는 비디오 처리 장치와 같이 빠른 데이터 처리가 필요한 고급 장치에 사용됩니다.이러한 애플리케이션은 컴팩트하고 효율적인 설계의 이점을 누리고 있습니다.두 기술 모두 최신 전자 제품을 지원합니다.

3. 통신 시스템

FPGA는 데이터 라우팅 및 신호 처리를 위한 네트워킹 장비에 사용됩니다.고속 통신 프로토콜을 지원합니다.마이크로컨트롤러는 통신 장치의 제어 및 모니터링 기능을 처리합니다.이러한 역할은 안정적이고 효율적인 데이터 전송을 보장합니다.이는 현대 통신 인프라에서 중요합니다.

4. 의료기기

마이크로컨트롤러는 심장 모니터 및 주입 펌프와 같은 장치의 기능을 제어합니다.안정적인 저전력 작동을 보장합니다.FPGA는 빠른 데이터 처리를 위해 이미징 시스템에 사용됩니다.이러한 애플리케이션에는 정확성과 신뢰성이 필요합니다.두 기술 모두 의료 시스템을 지원합니다.

5. 자동차 시스템

마이크로컨트롤러는 엔진 제어 장치, 센서 및 안전 시스템을 관리합니다.효율적인 차량 작동을 보장합니다.FPGA는 데이터 처리를 위한 고급 운전자 지원 시스템에 사용됩니다.이러한 시스템은 안전성과 성능을 향상시킵니다.자동차 전자 장치는 두 기술 모두에 크게 의존합니다.

6. 항공우주 및 국방

FPGA는 고속 데이터 처리 및 보안 통신 시스템에 사용됩니다.복잡한 신호 분석 및 제어 작업을 지원합니다.마이크로컨트롤러는 임베디드 시스템의 모니터링 및 제어 기능을 처리합니다.이러한 응용 분야에는 높은 신뢰성과 정밀도가 필요합니다.두 기술 모두 미션 크리티컬 시스템에서 중요한 역할을 합니다.

FPGA vs 마이크로컨트롤러 vs CPLD

특징	FPGA	마이크로컨트롤러	CPLD
논리 자원	~10K ~ >10M 논리 게이트(또는 LUT)	해당 없음 (CPU 기반)	~1K ~ ~100K 게이트
클럭 속도	~50MHz ~ 500+ MHz(설계에 따라 다름)	~1MHz ~ 600 MHz(일반 MCU)	~50MHz ~ 200 MHz
처리 스타일	진정한 병렬 하드웨어 실행	순차 명령 실행	제한된 병렬 논리
구성 방법	SRAM/플래시 기반 시작 시 로드된 비트스트림	펌웨어가 저장됨 플래시 메모리에서	비휘발성 구성(EEPROM/플래시)
프로그래밍 언어	VHDL, Verilog (HDL)	C, C++, 어셈블리	VHDL, Verilog
내부 메모리	블록 RAM: ~10 KB에서 수 MB까지	플래시: ~8KB–2 MB, RAM: ~2KB~512KB	매우 제한적 (몇 KB에 해당)
I/O 핀	~50~1000+ 구성 가능한 I/O	~6~200 GPIO 핀	~30~500개의 I/O
힘 소비	~1W ~ 10+W (크기/디자인에 따라 다름)	~1mW ~ 500mW	~10mW ~ 1W
부팅 시간	ms에서 초로 (구성 로드 필요)	µs 에 ms (플래시에서 즉시)	인스턴트 (비휘발성)
디자인 출품	하드웨어 회로 정의	소프트웨어 프로그램 개발	논리 설계 (FPGA보다 간단함)
외부 구성요소	종종 요구 외부 메모리(DDR, 플래시)	최소(보통 독립형)	최소한의 외부 구성 요소
재구성	완전히 재프로그래밍 가능, 무제한 사이클	재프로그래밍 가능 펌웨어	재프로그래밍 가능 하지만 제한된 크기
일반적인 사용 규모	복잡성이 높음 디지털 시스템	소형에서 중형까지 임베디드 시스템	작은 제어 및 인터페이스 로직
개발 주기	몇 주에서 몇 달까지	며칠에서 몇 주까지	며칠에서 몇 주까지

결론

FPGA와 마이크로컨트롤러는 주로 데이터 처리 방식이 다르며, FPGA는 병렬 하드웨어 기반 실행을 제공하고 마이크로컨트롤러는 순차 소프트웨어 제어에 의존합니다.내부 구성 요소, 시스템 구조 및 프로그래밍 방법은 이러한 차이점을 반영하여 각각을 특정 응용 프로그램에 적합하게 만듭니다.FPGA는 고속의 맞춤형 로직 작업에 탁월한 반면, 마이크로컨트롤러는 제어 중심의 비용 효율적인 설계에 이상적입니다.이들은 자동화, 통신, 자동차, 의료 시스템 등 산업 전반에서 중요한 역할을 수행합니다.
