CH341 고속 USB에서 직렬 인터페이스를 탐색합니다

CH341 칩은 WCH가 디자인 한 다목적이고 비용 효율적인 USB-to-Serial UART 변환기이며, 임베디드 시스템과 최신 컴퓨팅 장치 간의 격차를 해소 할 수있는 기능으로 널리 축하되었습니다.UART, I2C, SPI 및 병렬 인터페이스와 같은 여러 프로토콜에 대한 USB 1.1 및 USB 2.0 표준에 따른 호환성과 함께 CH341은 필요한 도구가되었습니다.이 기사에서는 CH341의 기능, 핀 구성, 응용 프로그램 및 설계 고려 사항을 파헤칩니다.마이크로 컨트롤러 커뮤니케이션을 탐색하거나 산업 제어 시스템 강화 또는 DIY 전자 프로젝트를 단순화하든이 안내서는 CH341의 모든 잠재력을 활용하는 데 도움이되는 포괄적 인 통찰력을 제공합니다.

목록

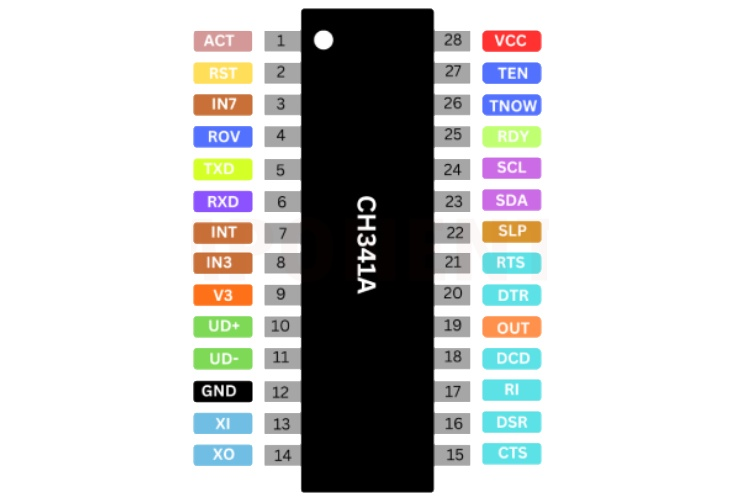

핀아웃 구성

핀 번호 (341a)	핀 번호 (341T)	핀 번호 (341H)	핀 이름	핀 유형	핀 설명
28	13,20	20	VCC	힘	양의 전력 입력 포트에는 0.1UF 전력이 필요합니다 커플 링 커패시턴스
12	11,12	7,18	Gnd	힘	공공 장소, USB 버스의 지상 연결
9	6	4	v3	힘	3.3V 동안 VCC 입력 외부 전력의 첨부; 5V 동안 외부에서 0.01UF 디커플링 커패시턴스를 연결합니다
13	9	8	xi	안에	결정 발진기의 입력, 결정의 부착 결정 발진기 커패시턴스 외부
14	10	9	xo	밖으로	결정 발진기의 반대 출력, 부착 외부의 결정 및 결정 발진기 커패시턴스
10	7	5	UD+	USB 신호	USB 버스의 D+ 데이터 와이어에 직접 연결됩니다
11	8	6	...의 뜻	USB 신호	USB 버스의 D- 데이터 와이어에 직접 연결됩니다
1	1	1	행동#	밖으로	USB 장치 구성 출력 상태 후 활동적인
2	아니요	2	rsti	안에	외부 재설정의 입력, 높은 수준으로 활성화됩니다 풀다운 저항
24	16	아니요	SCL	열린 배수 출력	풀업으로 칩 기능 구성의 출력 저항, 직렬 eeprom 구성 칩의 SCL과 연결하십시오
23	15	아니요	SDA	배수구를 열고/in	풀업으로 칩 기능 구성의 입력 저항, 직렬 eeprom 구성 칩의 SDA와 연결하십시오

특징

특징	설명
USB 인터페이스	전체 속도 USB 장치 인터페이스는 USB를 준수합니다 사양 버전 2.0, 크리스탈 및 커패시턴스 외부 만 필요합니다.
공급 업체 ID 및 제품 ID	선택적으로 공급 업체 ID, 제품 ID 및 목록 번호를 정의합니다 외부 저비용 직렬 eeprom 사용.
전원 지원	5V 및 3.3V 전원을 지원합니다.
저렴한 변환	직렬 주변 장치를 직접 변환합니다 프린터 및 병렬 주변 장치.
포장	SOP-28 및 SSOP-20 패키지, 무연 및 ROHS 표준과 호환됩니다.
애플리케이션 계층 호환성	응용 프로그램 계층과 인터페이스로 만 호환됩니다 USB를 통해 전환됩니다.
직렬 시뮬레이션	주변 장치를 업그레이드하기위한 표준 직렬을 시뮬레이션합니다 USB를 통해 장비 또는 추가 직렬 포트 추가.
Windows 호환성	직렬 응용 프로그램과 완전히 호환됩니다 Windows 운영 체제.
전이중 직렬 하드웨어	온칩 전송 및 수신 버퍼는 50bps를 지원합니다 2Mbps 통신 보드 요금.
데이터 비트 지원	5, 6, 7 또는 8 개의 데이터 비트 및 다양한 패리티 지원 수표 (홀수, 짝수, 공백, 토큰 또는 없음).
신호 지원	직렬 전송을 지원하고 수신 활성화 신호, 모뎀 연락 신호 및 전송 속도 제어 신호.
외부 인터페이스	외부를 통해 RS232, RS485 및 RS422 인터페이스를 제공합니다 레벨 스위치 장비.
eeprom 액세스	외부 직렬 eeprom 메모리에 대한 간접 액세스를 지원합니다 표준 직렬 커뮤니케이션을 통해.
프린터 포트 호환성	평행 프린터를 USB 프린터로 업그레이드하고 순응합니다 USB 사양 및 Windows OS와 호환됩니다.
평행 프린터 지원	다양한 표준 평행 프린터와 호환되며 저속 및 고속 인쇄 모드를 지원합니다.
양방향 커뮤니케이션	IEEE-1284 양방향 통신을 지원합니다 단일 및 양방향 전송 모드.
병렬 인터페이스 모드	EPP (Enhanced Parallel Port) 및 MEM (메모리 모드) 인터페이스 모드.
EPP 모드 신호	EPP와 유사한 AS#, DS#및 WR#과 같은 신호 v1.7 또는 v1.9.
MEM 모드 신호	메모리와 유사한 A0, RD#및 WR#과 같은 신호를 공급합니다. 읽기/쓰기 모드.
동기 직렬 인터페이스	Flexwire ™ 기술을 사용하여 2 와이어에서 5 와이어를 가능하게합니다 소프트웨어를 통한 동기 직렬 통신.
호스트/마스터 엔드 포인트 지원	2 와이어 및 4 와이어 동기 직렬 인터페이스를 지원합니다.
2 와이어 인터페이스	SCL 및 SDA 신호 와이어를 공급하고 4를 지원합니다 전송 속도.

제조업체

WCH는 The의 유일한 제조업체로 작동합니다 CH341, 다양한 전자 응용 프로그램에서 부품의 역할을 강조합니다.이러한 독점 성은 운영 요구에 대한 CH341에 의존하는 산업에 대해 몇 가지 고려 사항을 제시합니다.

CH341의 고유 한 생산 소스는 공급망 내에서 잠재적 인 취약점을 소개합니다.예를 들어, WCH가 생산 지연 또는 품질 관리 문제에 직면 해야하는 경우 CH341의 시장 가용성에 크게 영향을 줄 수 있습니다.이 상황은 능동적 계획의 중요성을 강조합니다.기업은 다양한 소싱 전략을 탐색하거나 대체 기술에 투자하여 단일 제조업체에 의존하는 위험을 완화함으로써 혜택을받을 수 있습니다.

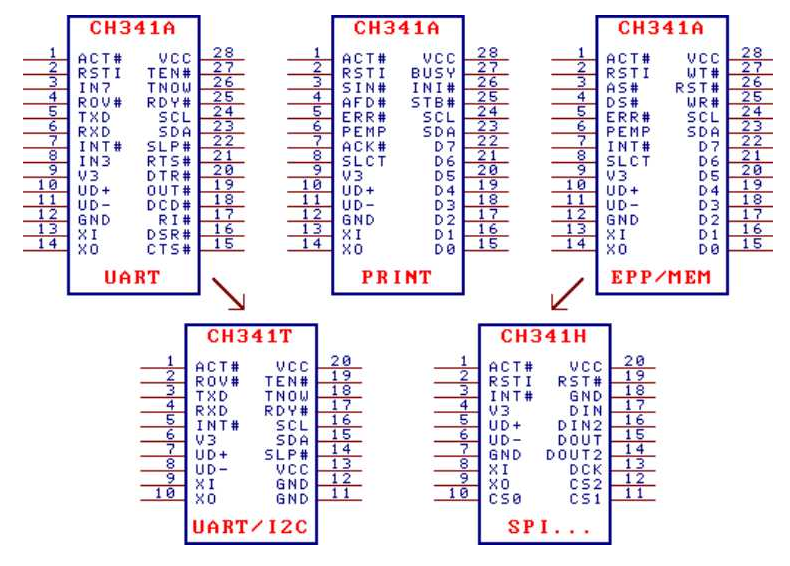

변형

CH9102에는 세 가지 변형이 있으며, SOP-28과 SSOP-20의 두 가지 패키지 유형으로 제공됩니다.

패키지 모양	플라스틱 폭 (mm)	플라스틱 폭 (MIL)	핀 피치 (MM)	핀 피치 (MIL)	패키지 지침	부품 번호
SOP-28	7.62	300	1.27	50	28 핀의 작은 개요 패키지	CH341A
SSOP-20	5.3	209	0.65	25	20 핀의 작은 개요 패키지를 축소하십시오	CH341T
SSOP-20	5.3	209	0.65	25	20 핀의 작은 개요 패키지를 축소하십시오	CH341H

대안

• CH340

• FT230X

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

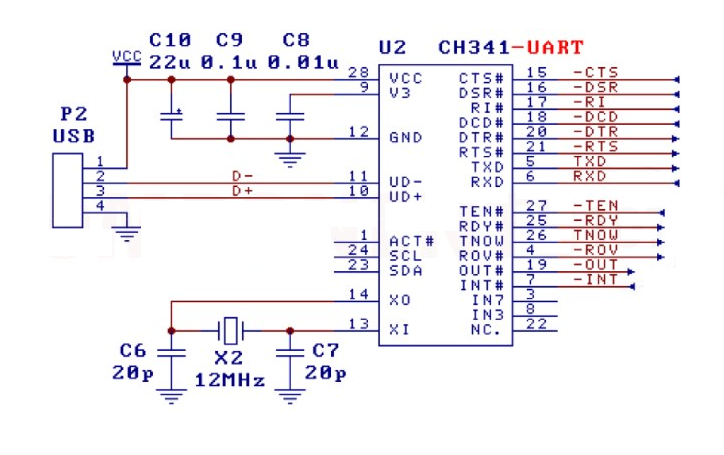

도식

CH341의 개략도는 작동 프레임 워크를 파악하기위한 궁극적 인 청사진 역할을합니다.이 회로에 지배적 인 USB 데이터 라인은 칩의 UD+ 및 UD-PINS와 직접 인터페이스하여 호스트 장치와의 원활한 통신을 가능하게합니다.이 연결은 서로 연결된 전자 환경에서 점점 더 상당 해지는 데이터 전송의 백본 역할을합니다.

회로 안정성을 유지하기 위해 커패시터는 전원 공급 장치 및 V3 핀에 신중하게 배치됩니다.이러한 구성 요소는 전압 안정화 및 노이즈 감소에 크게 기여하며, 둘 다 신호 무결성을 보존하는 데 유용합니다.실제 시나리오에서는 종종 이러한 커패시터의 역할을 강조하여 전반적인 시스템 성능에 미치는 영향을 인식 할 수 있습니다.잘 구조화 된 전원 공급 장치 회로는 오작동을 피하고 장치의 수명을 촉진 할 수 있습니다.CH341의 TX 및 RX 라인은 마이크로 컨트롤러 또는 유사한 회로에 정확한 연결이 필요합니다.TX 라인은 수신 장치의 RX에 연결하는 데 사용되며 그 반대는 공유 접지를 보장합니다.이 정확한 신호 라우팅 원리는 개념적 개념을 초월합니다.수많은 구현에서 배운 교훈을 반영합니다.오해는 의사 소통 고장, 잠재적으로 프로젝트를 탈선시키고 상당한 좌절을 일으킬 수 있습니다.따라서, 배선에 대한 세심한 접근 방식은 성공적인 통합을 위해 활성화된다.

또한, 2 개의 20pf 커패시터와 함께 12MHz 크리스탈 발진기가 CH341에 필요한 클록 신호를 생성하는 데 사용됩니다.이 클럭 신호는 데이터 전송 동기화의 기본이며 안정성은 칩의 성능에 직접적인 영향을 미칩니다.다양한 응용 분야에서 신뢰할 수있는 클럭 소스는 데이터 처리 작업의 전반적인 효율성을 향상시키는 것으로 나타났습니다.대체 시계 구성과 성능에 미치는 영향을 자주 조사하여 회로 설계에 필요한 철저한 고려 사항을 보여줍니다.

문제 해결 CH341

CH341을 사용하는 USB-to-Serial Converter와의 의사 소통 어려움에 직면 할 때, 잘 구조화 된 문제 해결 프로세스는 문제 해결 가능성을 크게 향상시킬 수 있습니다.

• CH341과 관련 구성 요소 간의 모든 연결을주의 깊게 확인하여 시작하십시오.TX (Transment) 및 RX (수신) 라인의 정렬에 특히주의하십시오.약간의 오정렬조차도 의사 소통을 방해 할 수 있습니다.또한 신호의 전압 레벨이 신호 수준이 연결중인 장치의 전압 레벨과 일치하는지 확인하십시오. 불일치로 인해 예측할 수없는 동작 또는 전체 커뮤니케이션 실패가 발생할 수 있습니다.

• 문제 해결 중 빈번한 감독은 USB 케이블 자체입니다.문제가 계속되면 결함이 있거나 서브 파 케이블이 놀라운 합병증을 만들 수 있기 때문에 기존 케이블을 다른 케이블로 교체하는 것이 좋습니다.CH341의 적응성은 또한 I2C 및 SPI EEPROM을 프로그래밍 할 수 있습니다.CH341A 또는 CH341 BIOS 프로그래머와 같은 기성품 프로그래머는이 작업을 간소화 할 수 있습니다.이러한 도구에 익숙해지면 시간을 절약하고 좌절감을 완화 할 수 있습니다.

• CH341을 철저히 테스트하고 컴퓨터의 직렬 설정, 특히 전송 속도가 통신하려는 장치의 일관성과 일치하는지 확인하십시오.이러한 설정의 불일치로 인해 데이터 손상 또는 연결을 설정할 수 없게됩니다.루프백 테스트를 수행하는 것은 CH341의 기능을 검증하는 실용적인 전략입니다.여기에는 TX 및 RX 핀을 연결하고 전송 된 데이터가 수신 된 데이터와 일치하는지 확인하는 것이 포함됩니다.

• 컴퓨터가 통합 회로 (IC)를 인식하지 못하는 상황에서 설치된 드라이버에 대한 포괄적 인 검토를 수행해야합니다.구식이거나 잘못된 운전자가 인식 문제로 이어질 수 있으므로 CH341에 적합한 드라이버가 있는지 확인하십시오.또한 장치 관리자가 오류 메시지를 확인하면 기본 문제에 대한 귀중한 단서가 제공 될 수 있습니다.

문제 해결 여정은 종종 개선 과정으로 인내심과 세부 사항에 대한 세심한주의가 필요합니다.체계적인 접근 방식을 수용하고 이전의 과제에서 실질적인 경험을 활용함으로써 이러한 장애물을보다 효과적으로 탐색 할 수 있습니다.궁극적으로 성공적인 문제 해결은 사용 가능한 도구와 통신 프로토콜의 복잡성을 모두 이해하는 데 달려 있습니다.

PCB 설계 고려 사항

CH341을 통합 한 PCB 설계 여정에 착수 할 때, 칩 핀에 가까운 대처 커패시터의 전략적 배치에주의를 기울여야합니다.이 사려 깊은 배열은 전원 공급 장치를 강화할뿐만 아니라 칩의 성능을 방해 할 수있는 전압 변동을 완화시킵니다.

• D+ 및 D- 라인이 평행하게 라우팅되고지면 또는 구리 부어에 의해 차폐되도록하는 것은 외부 신호 간섭의 위험을 감소시키는 데 주목할만한 역할을합니다.이 레이아웃 전략은 풍부한 성공적인 디자인으로 뒷받침되며, 각각은 데이터 무결성 및 신뢰성 향상의 이점을 보여줍니다.

• 또 다른 중요한 측면은 XI와 XO 핀 사이의 짧은 신호 리드를 유지하는 것과 관련이 있습니다.이 관행은 의사 소통을 위험에 빠뜨릴 수있는 고주파 교란을 최소화하는 데 도움이됩니다.관련 구성 요소에 대한 접지 또는 구리 덮개를 구현하면 PCB의 전체 전자기 호환성 (EMC)을 크게 향상시킬 수 있습니다.이 방법은 노이즈 감소를 도와 줄뿐만 아니라보다 안정적인 운영 환경을 조성합니다.

• USB 포트의 포지셔닝은 또한 신중한 고려를 보증합니다.CH341에 가깝게 배치하면 신호 무결성을 보존하는 데 필요한 데이터 라인의 직접 라우팅이 가능합니다.데이터 라인의 VIA 수를 제한하는 것이 현명합니다.VIA를 최소화하면 주로 고속 응용 분야에서 눈에 띄는 성능 향상이 발생한 과거 경험에 대해 종종 반영 할 수 있습니다.

CH341의 사용

CH341 칩은 전자 부문 내에서 적응력이 높은 요소로 두드러지며 기본 기능을 넘어서는 다양한 응용 분야를 자랑합니다.다양한 시스템에 대한 통합은 현대 기술, 특히 마이크로 컨트롤러 프로그래밍, 디버깅 및 테스트와 같은 분야의 관련성을 강조합니다.칩의 여러 프로토콜과 인터페이스하는 능력은 정확도와 신뢰성이 필수 인 산업 제어 시스템에서 필요한 경우 렌더링됩니다.

마이크로 컨트롤러 프로그래밍 및 디버깅

마이크로 컨트롤러 프로그래밍 도메인 내에서 CH341은 프로그래머와 마이크로 컨트롤러 사이의 동적 링크 역할을합니다.이 연결은 코드 업로드를 용이하게 할뿐만 아니라 디버깅을 지원합니다.디버깅 프로세스에는 종종 시스템 피드백을 기반으로 일련의 반복 조정이 필요하며, 이는 도전적이고 보상 할 수 있습니다.CH341의 기능을 포괄적으로 파악하면이 반복 과정의 효율성을 크게 향상시켜 성취감과 숙달을 촉진 할 수 있습니다.

산업 제어 시스템

CH341이 산업 제어 시스템에 미치는 영향은 주목할 만하다.다양한 장치와 통신 할 수있는 능력은 기존 설정에 원활한 통합을 보장합니다.이 유연성은 대부분 기존 시스템이 현대 기술과 공존하는 환경에서 사용됩니다.CH341을 자주 활용하여 다른 구성 요소 간의 통신을 간소화하여 궁극적으로 작업에서 만족감을 가져 오기 때문에 향상된 시스템 신뢰성과 다운 타임 감소를 관찰 할 수 있습니다.

DIY 전자 프로젝트

CH341은 DIY 전자 프로젝트에서 기회의 보물 창고를 잠금 해제합니다.비용 효율성과 접근 가능한 디자인은 당신에게 매력적인 선택입니다.CH341에 대한 실험이 직렬 통신 및 장치 인터페이스에 대한 이해를 심화 시켰음을 공유 할 수 있습니다.이 실습 참여는 기술을 키울뿐만 아니라 창의성과 혁신을 촉발시켜 학습 과정에서 기쁨을 심어줍니다.

레거시 장치 지원

다양한 산업에서 레거시 장치의 지속적인 존재는 뚜렷한 도전을 제시합니다.CH341은 현대 시스템이 이전 기술과 상호 작용할 수 있도록하여 귀중한 솔루션을 제공합니다.이 기능은 재정적 제약 또는 호환성 문제로 인해 장비 업그레이드가 실용적이지 않은 부문에서 특히 유리합니다.CH341을 사용하면 레거시 시스템의 운영 수명이 연장되어 현대 기술에 대한 점진적인 발전을 허용하여 이러한 전환을 탐색하는 조직에 마음의 평화를 가져올 수 있습니다.

자동화 및 로봇 공학

자동화 및 로봇 공학 분야에서 CH341은 마이크로 컨트롤러와 기타 구성 요소 간의 의사 소통을 촉진하는 데 중요한 역할을합니다.다양한 센서 및 액추에이터를 통합하여 로봇 시스템의 기능을 향상시킬 수 있습니다.실제 애플리케이션은 CH341을 효과적으로 활용하는 팀이 종종 높은 수준의 자동화를 달성하여 궁극적으로 생산성이 높아지고 프로젝트의 성취감을 초래한다는 것을 보여주었습니다.

USB에서 직렬 변환

CH341은 대부분 USB를 RS485, RS232 및 TTL 직렬 포트로 변환하는 능력으로 인식됩니다.이 기능은 직렬 통신에 일반적으로 의존하는 장치에 대한 USB 연결이 필요한 애플리케이션에 생생합니다.CH341은 최신 컴퓨터와 이전 장치 간의 연결 프로세스를 단순화하여 두 기술이 모두 작동하는 환경에서보다 효율적인 워크 플로우를 촉진합니다.이 원활한 통합은 용이성과 생산성을 촉진합니다.

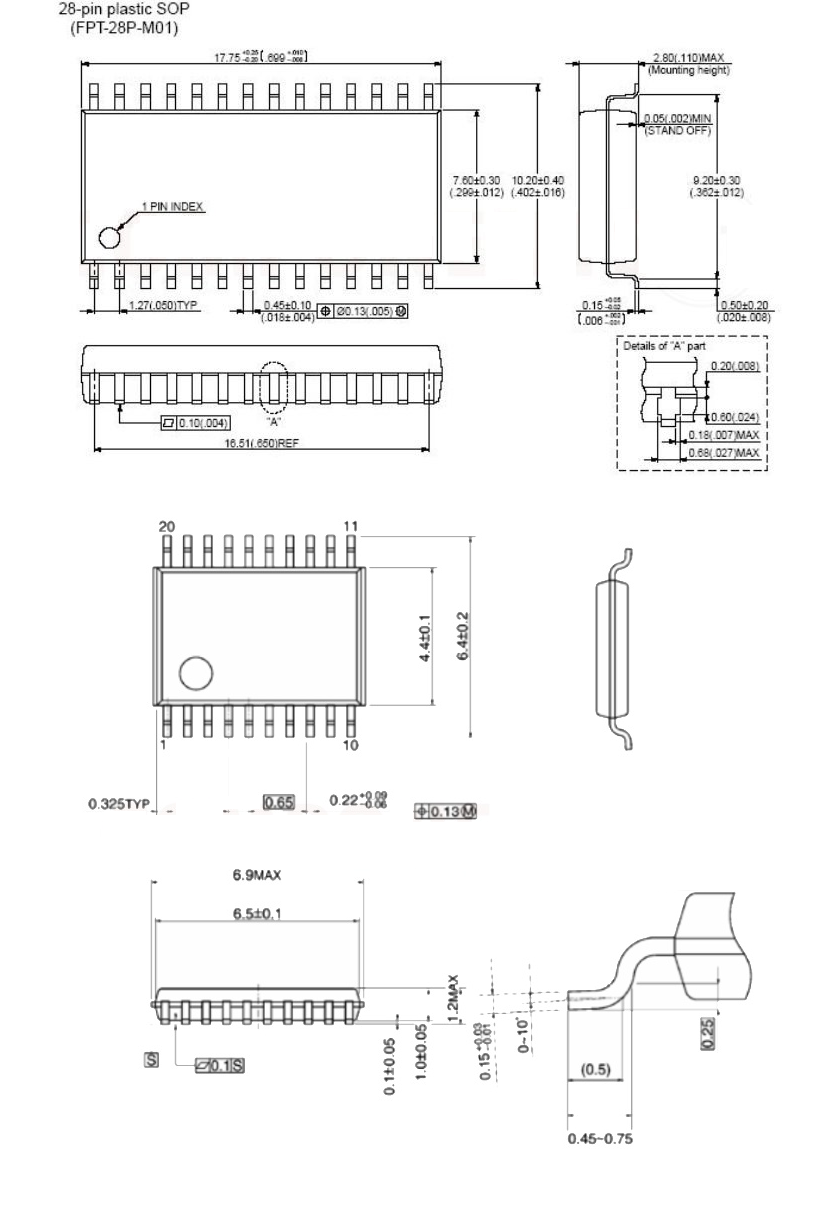

발자국과 치수

CH341 칩의 기계 도면과 치수를 여기에서 찾을 수 있습니다.이 차원은 PCB 디자인 또는 CAD 모델링을위한 맞춤형 발자국을 만드는 데 이상적입니다.
