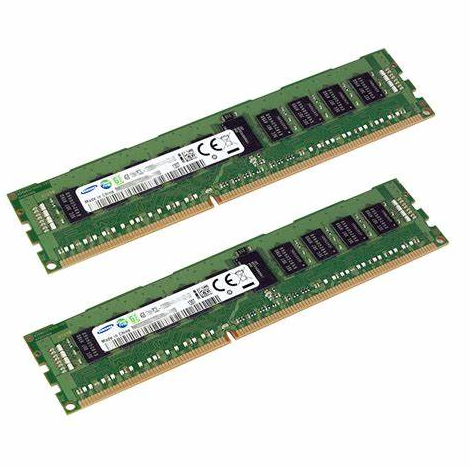

DDR3에 대해 알아야 할 모든 것

빠르게 진화하는 메모리 기술 세계에서 DDR3 SDRAM은 획기적인 발전으로 부상하여 현대 컴퓨팅의 효율성, 성능 및 확장성에 대한 요구를 해결했습니다.CWD (Command Write Delay) 및 ODCE (Die Calibration Engine)와 같은 혁신적인 기능에서 전력 관리 및 열 제어의 주목할만한 향상에 이르기까지 DDR3은 메모리 성능을 재정의하는 다양한 기능을 소개합니다.이 기사는 DDR3의 주요 기능, 건축 개선 및 실제 응용 프로그램을 탐색하여 이전 모델 인 DDR2를 능가하는 방법에 대한 조명을 흘리며 소비자 및 산업 응용 프로그램 모두에 대한 새로운 표준을 설정합니다.

목록

개요

CWD 또는 명령 쓰기 지연은 메모리 시스템의 쓰기 지연을 최적화하여 데이터 관리 효율성을 향상 시키도록 설계된 메커니즘입니다.재설정 명령은 DDR3 SDRAM에서 슈퍼 파워 절약 모드를 활성화하여 메모리 작업을 중단하고 시스템을 저에너지 대기로 이동시킵니다.이 기능은 에너지를 보존하고 메모리 수명을 연장하여 전력 효율이 사용되는 모바일 및 임베디드 애플리케이션에 주로 유용합니다.

ZQ 함수는 ON DIE CALIBRITION ENGINE (ODCE)을 통한 터미널 저항 교정을 발전 시키며 다양한 조건에서 신호 무결성을 유지하기위한 DIE 종료 (ODT) 저항에 미세 조정합니다.이 교정은 데이터 정확도와 시스템 안정성을 손상시킬 수있는 신호 저하와 같은 위험을 완화합니다.고성능 컴퓨팅 환경은 특히 일관된 성능을 요구하는 응용 프로그램에서 이러한 최적화가 제공하는 신뢰성 향상을 강조합니다.

SRT (self-reflash rement) 기능은 열 조건에 따라 메모리 클럭 속도에 대한 현재 조정을위한 프로그래밍 가능한 온도 제어를 통합합니다.이는 전력 관리를 향상시키고 과열을 방지하여 조절 또는 구성 요소 고장으로 이어질 수있는 일반적인 도전입니다.또한, PASR (Partial Array Self-Refresh) 기능은 활성 메모리 세그먼트를 선택적으로 새로 고쳐서 전력 소비가 크게 줄어 듭니다.자원 관리에 대한 이러한 목표 접근 방식은 주로 불규칙한 메모리 사용 패턴을 가진 시스템에서 효율성을 희생하지 않고 메모리 성능을 최적화하기위한 효과적인 전략으로 널리 알려져 있습니다.

DDR3의 새로운 디자인

DDR3 메모리 아키텍처는 혁신적인 8 비트 프리 페치 설계를 소개하는데, 이는 DDR2에서 발견 된 이전 4 비트 프리 페치 특성을 효과적으로 두 배로 늘립니다.이 발전을 통해 DRAM 코어는 데이터 주파수의 1/8에서만 작동 할 수 있습니다.예를 들어, DDR3-800은 단순히 100MHz의 핵심 주파수에서 작동하여 효율이 크게 도약합니다.

이 디자인의 주요 기능에는 다음이 포함됩니다.

• 지점 간 토폴로지의 구현으로 주소, 명령 및 제어 버스의 부하가 크게 줄어들어 전체 시스템 성능이 향상되었습니다.

• 제조 공정은 100nm 미만으로 떨어지면서 DDR2에서 1.8V에서 1.5V로 작동 전압이 감소합니다.이러한 감소는 에너지 효율을 장려 할뿐만 아니라 시스템 내에서 더 나은 열 관리를 촉진합니다.

• 비동기 재설정 및 ZQ 교정 기능의 도입으로 운영 안정성과 효율성을 향상시키는 설계의 의미있는 변환을 표시합니다.

이러한 개선 사항은 에너지 소비 및 시스템 성능과 같은 측면을 고려하면서 현대 컴퓨팅의 발전하는 요구를 충족시키는 것을 목표로 메모리 아키텍처에 대한 신중한 접근 방식을 반영합니다.

DDR2 및 DDR3 비교

특징	DDR2	DDR3
버스트 길이 (BL)	BL = 4가 일반적으로 사용됩니다	BL = 8은 고정되어 있습니다.4 비트 버스트 컷 (BL = 4 읽기 + BL = 4 BL = 8을 합성하기 위해 쓰기).A12 주소 라인을 통해 제어됩니다.터지다 인터럽트는 금지됩니다
주소 타이밍	CL 범위 : 2–5;추가 대기 시간 (AL) 범위 : 0-4	CL 범위 : 5–11;AL 옵션 : 0, CL-1, CL-2.쓰기를 추가합니다 작동 주파수를 기준으로 지연 (CWD)
기능을 재설정하십시오	사용할 수 없습니다	새로 소개되었습니다.전용 재설정 핀이 단순화됩니다 초기화, 전력 소비를 줄이며 내부 기능을 중단합니다 재설정 중
ZQ 교정	사용할 수 없습니다	240-OHM 참조를 사용하여 ZQ 핀과 함께 소개됩니다 저항기.데이터 출력 및 ODT 저항을 자동으로 교정합니다
기준 전압	단일 기준 전압 (VREF)	VREFCA (명령/주소) 및 VREFDQ (데이터 버스), 신호 대 잡음비 개선
지점 간 연결 (P2P)	컨트롤러 당 지원되는 다중 메모리 채널	메모리 컨트롤러는 하나의 슬롯으로 하나의 채널을 처리하고 P2P 또는 P22P 관계 활성화.버스 부하를 줄이고 향상시킵니다 성능
전력 소비	표준자가 프레시 메커니즘	자동 자체 리프레시 및 부분과 같은 고급 기능 온도를 기준으로 자체 반동하여 효율성이 향상됩니다
응용 프로그램	주로 데스크탑 및 서버에 사용됩니다	모바일 장치, 서버 및 데스크탑에 이상적입니다 고주파, 속도 및 더 낮은 전력 소비
향후 플랫폼 지원	레거시 시스템 및 현재 플랫폼에서 지원됩니다	Intel 's Bear Lake 및 AMD K9 플랫폼이 지원합니다. 향후 호환성

DDR3의 메모리 개선

논리 은행

DDR2에서 DDR3으로의 진화는 8 개의 논리적 인 은행으로 시작하고 최대 16으로 확장 할 수있는 잠재력을 나타냅니다.이 개발은 기술적 향상을 넘어서고 있습니다.복잡한 응용 프로그램을 처리 할 수있는 고용량 칩에 대한 수요가 증가하고 있습니다.소프트웨어 및 하드웨어 요구 사항이 계속 증가함에 따라 더 많은 논리적 인 은행을 지원하는 능력이 점점 더 관련성이 높아집니다.다양한 산업 분야의 경험에 따르면 확장 성을 염두에두고 설계된 시스템은 광범위한 점검없이 미래의 기술 변화에 적응할 수 있기 때문에 종종 장기적인 수익을 제공 할 수 있습니다.

포장

DDR3 포장은 새로운 기능을 가능하게하는 더 높은 핀 수로 강조된 엔지니어링의 놀라운 발전을 나타냅니다.DDR2의 60/68/84 볼 FBGA 패키지에서 8 비트 칩의 경우 78 볼 FBGA 및 16 비트 칩의 96 볼 FBGA로의 전환은이 도약을 보여줍니다.이러한 개선은 DDR3이 엄격한 환경 표준을 준수하여 유해 물질을 제거하기 때문에 데이터 전송 기능을 향상시킬뿐만 아니라 지속 가능성에 대한 약속을 반영합니다.오늘날의 제조 환경에서는 생태 학적 책임을 우선시하는 제품에 점점 더 많이 끌어 들여 지속 가능한 관행을 첨단 기술 혁신으로 짜야 할 필요성을 강조 할 수 있습니다.

전력 소비

DDR3의 눈에 띄는 기능은 전력 소비를 크게 최소화하면서 높은 대역폭을 제공 할 수있는 능력입니다.DDR2의 1.8V에서 1.5V로 작동 전압을 줄임으로써 DDR3은 전반적으로 30% 적은 전력을 사용할 것으로 예상됩니다.DDR3-800, 1066 및 1333-0.72X, 0.83X 및 0.95X의 전력 비율은 각각 성능과 효율성 향상을 향한 명확한 경로를 설정합니다.이러한 전력 소비 감소는 환경 지속 가능성을 지원할뿐만 아니라 장치의 수명을 연장시킬 수 있습니다. 열 발생이 감소하면 구성 요소에 열 응력이 줄어 듭니다.다양한 부문의 과거 데이터에 따르면 에너지 효율적인 기술은 시간이 지남에 따라 운영 비용을 낮추어 DDR3의 가치를 강화하는 경향이 있습니다.

성능의 장점

성능 이점	세부
더 적은 전력 소비와 열	DDR3은 DDR2에서 수업을 작성하여 에너지 소비를 줄입니다 비용 관리를 유지하면서 열.이것은 DDR3을 더 매력적으로 만듭니다
더 높은 작동 주파수	에너지 소비가 낮아서 DDR3은 더 높아집니다 더 긴 지연 시간을 보상하고 그래픽 카드 판매 포인트
그래픽 카드 비용 감소	DDR3은 더 큰 메모리 입자 (32m x 32 비트)를 사용합니다. DDR2와 동일한 용량을 달성하기 위해 더 적은 칩이 필요하고 PCB 감소 면적, 전력 소비 및 비용
개선 된 다목적 성	DDR3은 DDR2와 더 나은 호환성을 제공합니다 변경되지 않은 주요 기능 (핀, 포장)으로 쉽게 통합 할 수 있습니다 기존 DDR2 설계
광범위한 채택	DDR3은 새로운 고급 그래픽 카드에 널리 사용되며 저가형 그래픽 카드에 점점 채택되었습니다

성장 역사

2002 년 6 월 28 일 Jedec이 공식적으로 공개 한 DDR3 메모리 표준은 메모리 기술의 진화에 중요한 순간을 나타 냈습니다.그러나 DDR2가 실제로 시장에서 틈새 시장을 개척하기 시작한 것은 2006 년이되어야합니다.이러한 지연은 광범위한 수용으로 인해 제조업체가 DDR3 솔루션을 간절히 추구하는 것을 막지 못해서 궁극적으로 산업을 변화시킬 메모리 기술에 대한 비전 적 접근법을 강조하지 못했습니다.

시장 점유율

Isuppli의 시장 분석가들은 2008 년까지 DDR3이 메모리 부문 내에서 지배적 인 위치를 확립하여 55%의 시장 점유율을 예측할 것으로 예상했습니다.2008 년이 끝날 무렵, 1066, 1333 및 1600 MHz의 주파수에서 작동하는 DDR3 메모리 모듈은 소비자가 쉽게 이용할 수있게되었습니다.DDR3은 DDR2와 아키텍처 유사성을 공유했지만, 전임자의 단점을 효과적으로 해결하여 더 부드러운 전환을 촉진하고 더 넓은 수용을 촉진했습니다.이 진행은 소비자 요구에 적절하게 대응하면서 동시에 성능 지표를 향상시킬 수 있기 때문에 기술 발전의 유연성의 가치를 보여줍니다.

새로운 기능

DDR3 메모리는 DDR2에 비해 상당한 향상을 가져 왔으며, 데이터 전송 속도가 높아지고, 주소 및 제어 버스를위한 혁신적인 토폴로지, 및 에너지 효율 향상을 특징으로합니다.포인트 간 아키텍처와 결합 된 8 비트 프리 페치 설계의 도입은 운영을 최적화 할뿐만 아니라 전반적인 성능을 향상시킵니다.이러한 개선은 속도와 효율성이 최고를 지배하는 기술의 더 넓은 추세를 반영합니다.다양한 부문의 통찰력에 따르면 혁신을 받아들이는 사람들은 종종 여러 응용 분야에서 DDR3의 신속한 채택으로 입증 된 경쟁 우위를 확보합니다.

용량 이정표

2009 년 말, 삼성은 50NM 공정을 사용하여 제작 된 획기적인 4GB DDR3 칩을 출시하여 32GB 메모리 스틱의 생성을 가능하게하고 64 비트 컴퓨팅의 잠재력을 크게 향상 시켰습니다.이 칩은 또한 초기 세대에 비해 전력 소비가 40% 감소했습니다.2011 년까지 DDR3의 시장 점유율이 72%로 증가한 예측은 DDR2에서 DDR3으로의 자연스러운 발전을 추가로 강조했다.이러한 변화는 기술 발전의 주기적 특성을 상기시키는 역할을하며, 각각의 새로운 반복은 전임자를 기반으로하여 끊임없이 변화하는 디지털 환경에서 혁신과 효율성을 주도합니다.
