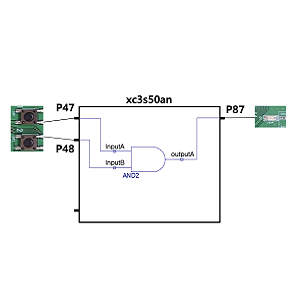

XilInx ISE 도구 용 UCF (User Constraint Files)로 FPGA 설계 향상

이 안내서는 Xilinx ISE 도구를 사용하여 FPGA 설계를 향상시키는 데있어 UCF (User Constraint Files)의 역할을 탐구합니다.UCF를 사용하면 타이밍, 논리 및 배치를 더 잘 제어하기 위해 특정 제약 조건을 추가하여 설계 정확도, 성능 및 신뢰성을 향상시킬 수 있습니다.이러한 제약 조건을 효과적으로 적용하는 방법을 보여 주면 가이드는 설계 프로세스를 단순화하고 디버깅 시간을 줄이며 성공적인 프로젝트 제공을 보장하는 데 도움이됩니다.

목록

FPGA 디자인에서 UCF의 목적과 역할

FPGA 디자인에서 UCF (User Sonspaint Files)는 코드에서 합성 된 논리가 칩에서 물리적으로 구현되는 방식을 제어하는 ​​데 역할을합니다.이 파일은 설계가 성능 요구 사항을 충족하는지 여부에 관계없이 직접 영향을 줄 수있는 타이밍 제약, 핀 할당 및 영역 배치 세부 사항과 같은 중요한 매개 변수를 지정할 수 있습니다.UCF를 모든 것이 올바르게 배치하고 일정에 따라 작동하며 깔끔하게 제자리에 맞는 청사진으로 생각하십시오.제약 조건 설정 과정은 개발 초기 단계에서 시작됩니다.합성 전에 UCF 파일을 작성하여 시작하여 매개 변수가 처음부터 오른쪽에 잠겨 ​​있는지 확인하십시오.합성 후, 논리에 대한 변경 사항을 반영하고 물리적 제약 조건을 마무리하기 위해 NCF (Netrist Constraint File) 및 PCF (Physical Assaint File)와 같은 추가 제약 파일이 생성됩니다.이러한 각 파일은 이전 단계에서 구축하여 디자인을 점진적으로 정제합니다.UCFS는 ASCII 형식으로 작성된 텍스트 기반 파일입니다. 즉, 기본 텍스트 편집기 또는 XilInx 구속 조건 편집기와 같은보다 전문화 된 도구를 사용하여 편집 할 수 있습니다.이러한 단순성은 UCFS가 지나치게 복잡한 도구없이 제약 조건 설정의 세부 사항을 다룰 수 있도록 매우 접근하기 쉽고 유연하게 만듭니다.

제약 조건은 FPGA 디자인을 어떻게 형성합니까?

FPGA 설계에서 제약 조건은 칩이 외부 장치와의 성능을 발휘하고 상호 작용하는 방식을 형성하는 데 역할을합니다.이러한 제약 조건은 UCF (사용자 제약 파일)에 정의되며, 이는 설계 도구에 대한 자세한 명령 세트 역할을하며 FPGA의 내부 구성 요소를 연결하고 관리하는 방법을 지정합니다.주요 제약 조건에는 타이밍 제약이 포함되며, 이는 신호가 특정 기간 내의 구성 요소 간의 이동을 보장하여 원하는 클럭 속도에서 신뢰할 수있는 성능을 유지합니다.PIN 할당 물리적 ​​FPGA 핀을 센서, 메모리 모듈 또는 통신 인터페이스와 같은 외부 장치에 매핑하여 정확한 연결을 보장합니다.면적 제약 조건은 혼잡을 피하고 지연을 줄이며 리소스 사용량을 최적화하기 위해 칩에 로직 블록의 배치를 제어합니다.이러한 제약 조건이 없으면 자동화 된 도구는 배치 및 라우팅 결정을 내릴 수 있지만 종종 차선 결과가 발생하여 타이밍 문제, 병목 현상 또는 비효율적 인 칩 레이아웃으로 이어집니다.UCF 파일을 사용함으로써 많은 사람들이 이러한 중요한 측면을 제어하여 FPGA 설계의 성능, 효율성 및 신뢰성을 향상시킵니다.

제약 조건 개선의 반복적 인 특성

FPGA 디자인은 거의 일대일 프로세스가 아닙니다.설계가 발전하고 새로운 도전이 등장함에 따라 개발주기 동안 제약 조건이 반복적으로 조정됩니다.다른 사람들은 UCF 파일을 조정하여 성능 대상을 충족 시키거나 타이밍 문제를 해결하거나 변화하는 프로젝트 요구 사항에 적응합니다.이 반복 정제는 FPGA 워크 플로의 중요한 부분입니다.예를 들어, 신호 경로가 두 구성 요소 사이에서 전파되는 데 너무 오래 걸린다는 사실을 알면 타이밍 제약 조건을 변경하거나 해당 구성 요소를 재배치하여 지연을 줄일 수 있습니다.마찬가지로, 핀 할당이 외부 하드웨어와 충돌하는 경우, 불일치를 해결하기 위해 UCF를 편집 할 수 있습니다.UCF의 각 개정판은 설계를 원하는 결과에 더 가깝게 이동하며, 모든 조정은 FPGA 최적화와 관련된 트레이드 오프에 대해 더 많이 가르칩니다.이 테스트, 조정 및 학습주기는 디자인을 향상시킬뿐만 아니라 기술을 선명하게 만듭니다.

UCF 사용의 이점

UCF 파일을 통해 제약 조건을 적용하면 FPGA 프로젝트의 성공에 기여하는 몇 가지 실질적인 이점이 있습니다.

• 개선 된 타이밍 정확도 : 잘 만들어진 타이밍 제약 조건은 FPGA가 신호 지연으로 인한 오류를 피하기 위해 원하는 클럭 속도로 안정적으로 작동하도록합니다.

• 더 나은 리소스 활용 : 영역 제약으로 인해 논리 블록이 너무 가까이 또는 너무 멀리 떨어져있는 것을 방지하여 칩 공간을 최적화하고 성능을 향상시킵니다.

• 단순화 된 디버깅 : 핀 할당 및 신호 라우팅을 제어함으로써 UCFS는 라우팅 충돌을 줄여 테스트 중에 문제를 쉽게 진단하고 해결할 수 있도록 도와줍니다.
