엔진 제어 장치 (ECU) : 기능, 증상, 테스트 및 문제 해결 가이드

엔진 제어 장치 (ECU)는 자동차 엔진의 뇌와 같습니다.엔진 주변의 다른 센서에서 정보를 수집 하고이 정보를 사용하여 연료 사용, 공기 흐름 및 스파크 타이밍과 같은 것을 제어합니다.이 안내서는 ECU의 작동 방식을 설명하고, 이전 아날로그 ECU와 현대 디지털 ECU의 차이를 다루고, ECU가 다양한 유형의 차량에서 어떻게 변하는 지 설명하며 ECU가 올바르게 작동하지 않을 때 인식하는 데 도움이됩니다.또한 멀티 미터라는 간단한 도구를 사용하여 ECU를 테스트하는 방법을 보여 주므로 문제 해결을보다 쉽고 안전하게 만듭니다.

목록

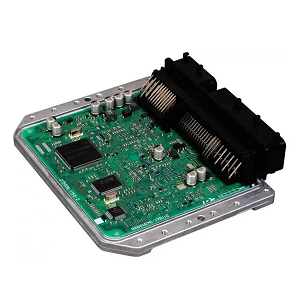

엔진 제어 장치 (ECU) 란 무엇입니까?

그만큼 엔진 제어 장치 (ECU) 엔진이 원활하고 효율적으로 운행하는 데 도움이되는 현대 자동차의 중요한 부분입니다.센서에서 정보를 수집하고 연료 사용, 점화 타이밍 및 공기 흐름과 같은 것들을 빠르게 조정합니다.이러한 변화는 엔진의 성능을 잘 수행하고 연료를 적게 사용하는 데 도움이됩니다.ECU가 제대로 작동하지 않으면 자동차는 느린 가속도, 연료를 너무 많이 사용하거나 엔진 고장과 같은 문제가있을 수 있습니다.ECU에는 작은 컴퓨터 칩, 회로 보드 및 기타 전자 조각을 포함한 여러 부분이 있습니다.칩은 엔진 작동 방식을 제어하는 ​​특수 소프트웨어를 실행합니다.이 소프트웨어는 자동차의 성능을 향상 시키거나 문제를 해결하기 위해 업데이트 또는 변경할 수 있습니다.

엔진 제어 장치 (ECU)는 정보 처리 방법에 따라 아날로그 및 디지털의 두 가지 주요 유형으로 나눌 수 있습니다. 아날로그 ecus 저항, 커패시터 및 트랜지스터와 같은 기본 전기 부품을 사용하여 다양한 엔진 기능을 제어하십시오.연료 분사, 점화 타이밍 및 기타 작업을 조절하기 위해 전압 레벨을 조정하여 작동합니다.이러한 유형의 ECU는 일반적으로 빠른 계산이 필요하지 않은 이전 차량 또는 간단한 엔진 시스템에서 발견됩니다.고정 전기 회로에 의존하기 때문에 아날로그 ECU는 유연성이 제한되어 있으며 변화하는 운전 조건에 쉽게 적응할 수 없습니다.그들은 초기 자동차 설계에서 효과적 이었지만 대부분 현대 자동차의 고급 디지털 ECU로 대체되었습니다.

디지털 ecus반면에, 훨씬 더 정교합니다.강력한 마이크로 프로세서를 사용하여 다양한 센서의 데이터를 수집하고 분석합니다.이 ECU는 운전 조건에 따라 연료 분사, 점화 타이밍 및 기타 엔진 매개 변수를 신속하게 조정하여 효율성 및 성능을 향상시킬 수 있습니다.Digital ECU는 복잡한 계산을 처리 할 수있어 고급 엔진 관리 시스템을 갖춘 최신 차량에 필요합니다.소프트웨어를 사용하여 작동하기 때문에 다른 사람들은 성과를 향상 시키거나 새로운 규정을 충족시키기 위해 업데이트하거나 수정할 수 있습니다.이러한 유연성은 Digital ECU가 오늘날 자동차 기술의 큰 부분으로 만들어서 연료 효율을 높이고 배출량을 낮출 수 있도록합니다.

다른 차량 모델의 ​​ECU 변동성

모든 현대식 차량에는 엔진 관리에 도움이되는 ECU (Engine Control Unit)가 있지만 복잡성은 자동차 유형에 따라 다릅니다.스포츠카에는 터보 차저, 가변 밸브 타이밍 및 다양한 주행 모드와 같은 강력한 엔진 시스템을 제어하는 ​​고급 ECU가 있습니다.이 ECU는 매우 빠르게 작동하여 속도, 전력 및 성능을 향상시키기 위해 엔진 설정을 제 시간에 조정합니다.일부는 드라이버 또는 기계공이 경주 또는 더 나은 연료 효율을 위해 엔진을 미세 조정할 수 있도록합니다.이를 통해 스포츠카가 도로 조건 및 운전자 입력에 신속하게 대응하여 더욱 강력하고 역동적입니다.

그림 2. 현대 차량의 ECU 통합

반면, 이코노미 카는 연료 분사, 점화 타이밍 및 배출 제어와 같은 기본 기능에 중점을 둔 간단한 ECU를 사용합니다.이 ECU는 연료 효율을 향상시키고 엔진이 오랫동안 원활하게 작동하도록 설계되었습니다.스포츠카 ECU의 고급 튜닝 옵션은 없지만 엔진을 제대로 작동시키는 역할을합니다.ECU가 아무리 단순하거나 복잡하더라도 주요 작업은 항상 동일합니다. 센서에서 데이터를 처리하고 엔진의 효율성, 성능 및 수명을 향상시키는 빠른 조정을 수행합니다.

엔진 제어 장치 (ECU)의 핵심 기능

엔진 제어 장치 (ECU)는 엔진의 핵심 부분입니다.엔진이 잘 작동하고 연료를 효율적으로 사용하며 중요한 기능을 제어하여 신뢰할 수 있도록 도와줍니다.

가변 밸브 타이밍 (VVT) 제어

ECU (Engine Control Unit)는 흡기 및 배기 밸브가 열리고 가까운 시점의 타이밍을 변경하여 엔진 작동 방식을 향상시킵니다.엔진 속도와 구동 조건에 따라 밸브 타이밍을 조정함으로써 시스템은 공기가 엔진 실린더로 더 매끄럽게 흐르도록 도와줍니다.이 더 나은 공기 흐름은 추가 연료를 사용하지 않고 엔진 성능을 강화합니다.결과적으로 엔진은 여전히 ​​효율적으로 더 많은 전력을 생산할 수 있습니다.이 시스템은 또한 다양한 속도에 걸쳐 꾸준한 전력을 제공하여 가속화 될 때 자동차의 반응을 느끼게합니다.VVT는 차량이 트래픽에서 천천히 움직이거나 고속도로에서 속도를 높이고 있는지 여부에 관계없이 엔진이 최상의 작업을 수행 할 수 있도록 도와줍니다.이것은 엔진을 더 오래 지속하는 동시에 더 매끄럽고 즐겁게 운전할 수 있습니다.

전력 향상 외에도 VVT는 엔진이 연료를 적게 사용하고 배출량이 적습니다.밸브가 열리고 닫을 때 조심스럽게 제어함으로써 시스템은 낭비 된 연료를 줄이고 엔진 연소를 더욱 완벽하게 연소시킵니다.이것은 가스를 절약 할뿐만 아니라 오염을 줄이는 데 도움이됩니다.이 시스템은 질소 산화물 (NOX) 및 번지지 않은 연료 입자와 같은 유해한 가스를 낮추어 자동차를보다 친숙하게 만듭니다.VVT는 다양한 주행 상황에 맞게 조정할 수 있으므로 운전자가 정지 및 이동 트래픽에 있는지 또는 꾸준한 속도로 순항하는지 여부에 관계없이 엔진을 효율적으로 실행합니다.이러한 이점으로 인해 많은 현대 자동차는 VVT 기술을 사용하여 전력, 연비 및 배출량의 균형을 제공하여 차량을 강력하고 효율적으로 만듭니다.

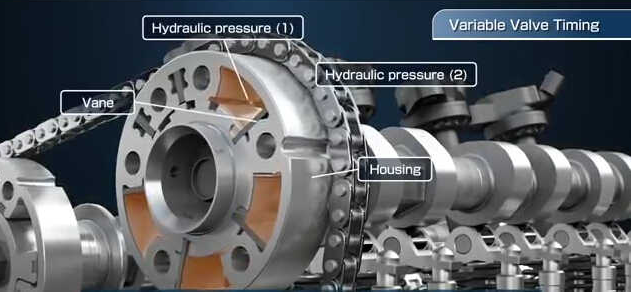

그림 3. 가변 밸브 타이밍 (VVT) 메커니즘 및 유압 제어

공기 연료 혼합물 조절

ECU (Engine Control Unit)는 엔진으로 들어가기 전에 공기와 얼마나 많은 연료를 혼합하는지 조심스럽게 제어합니다.그것은 엔진으로 들어가는 공기의 양을 측정하는 MAF (Mass Air Flow) 센서와 같은 다른 센서의 정보를 사용하여이를 수행합니다.이 데이터를 기반으로 ECU는 엔진을 원활하게 유지하기 위해 얼마나 많은 연료를 주입 할 것인지 결정합니다.목표는 공기와 연료 사이의 올바른 균형을 유지하는 것인데, 이는 일반적으로 약 14.7 부품이 휘발유 엔진의 1 부 연료로 공기입니다.연료가 너무 많으면 (풍부한 혼합물) 추가 연료 소비, 탄소 축적 및 오염이 발생할 수 있습니다.반면에 공기가 너무 많으면 (마른 혼합물) 엔진이 과열되거나 시간이 지남에 따라 손상 될 수 있습니다.이러한 문제를 방지하기 위해 ECU는 연료 인젝터가 연료를 뿌리는 시간을 지속적으로 조정하여 자동차 속도가 높아 지거나 속도가 느려지거나 무거운 짐을지고 있는지에 따라 엔진이 올바른 믹스를 얻도록합니다.

올바른 공기 연료 균형을 유지하는 것도 오염을 줄이는 데 중요합니다.혼합물이 올바른 경우 일산화탄소 (CO), 질소 산화물 (NOX) 및 Unburned Fuel (탄화수소)과 같은 유해한 가스는 최소로 유지됩니다.현대 자동차는 폐쇄 루프 연료 제어라는 시스템을 사용하여 ECU가 배기관의 산소 센서를 듣고 연료 혼합물을 올바르게 유지하기 위해 작은 변화를 만듭니다.이를 통해 자동차는 엄격한 오염 규칙을 충족시키고 촉매 변환기와 같은 중요한 부품을 보호하여 배기 가스를 청소합니다.직접 연료 분사 및 가변 밸브 타이밍과 같은 최신 기술은 연료 연소를보다 효율적으로 만드는 데 도움이됩니다.자동차 기술이 향상됨에 따라 일부 ECU는 이제 인공 지능 및 기계 학습을 사용하여 공기 연료 믹스를 더 잘 제어하여 더 깨끗하고 연료 효율적이며 강력한 엔진을 초래합니다.

그림 4. 공기 연료 혼합물 조절

점화 타이밍 제어

ECU는 점화 플러그가 엔진 실린더 내부의 연료 공기 혼합물을 점화하는 정확한 순간을 제어합니다.이 타이밍은 엔진이 연료 효율적으로 사용하면서 가장 많은 전력을 생산하는 데 도움이되기 때문에 매우 중요합니다.스파크가 너무 일찍 또는 너무 늦어지면 엔진이 부드럽게 작동하지 않아 성능을 낮추고 연료 소비가 높아지고 엔진 부품의 손상이 발생할 수 있습니다.ECU는 엔진 속도, 온도 및 운전자가 가스 페달을 누르는과 같은 다양한 요인에 따라 타이밍을 지속적으로 조정합니다.최신 시스템은 센서와 스마트 기술을 사용하여 이러한 조정을 수행하여 자동차가 공전하거나 순항하거나 속도를 높이는 등 모든 종류의 운전 상황에서 엔진을 제대로 작동시킬 수 있도록 도와줍니다.

점화 타이밍이 중요한 주된 이유 중 하나는 엔진 노크를 방지하는 것입니다. 이는 연료 공기 혼합물이 너무 빨리 또는 고르지 않게 타면 발생합니다.노크는 실린더 내부에 너무 많은 압력을 줄 수있어 피스톤 및 실린더 벽과 같은 중요한 엔진 부품을 손상시킬 수 있습니다.이런 일이 발생하지 않도록 ECU는 특수 센서를 사용하여 노크를 감지하고 타이밍을 조정하여 엔진을 안전하게 유지합니다.올바른 점화 타이밍도 오염을 줄이는 데 도움이됩니다. 타이밍이 잘못되면 엔진에서 더 유해한 가스가 방출 될 수 있습니다.스파크 플러그가 발사 될 때 조심스럽게 제어함으로써 ECU는 엔진이 원활하게 작동하고 더 오래 지속되며 연료 효율성을 유지하면서 환경에 미치는 영향을 줄입니다.

센서 데이터 처리

ECU (Engine Control Unit)는 스로틀의 개방 금액, 엔진 작동량 및 배기 가스의 산소 양과 같은 중요한 엔진 조건을 추적하는 다양한 센서의 정보를 지속적으로 수집합니다.ECU는이 데이터를 사용하여 엔진을 원활하게 실행하는 빠른 결정을 내립니다.예를 들어, 스로틀 위치 센서가 변화를 감지하면 ECU는 운전자의 입력과 일치하도록 연료 공급 장치를 조정하여 자동차가 올바르게 반응하도록 도와줍니다.엔진 속도 센서는 ECU 제어 연료 분사 및 점화 타이밍을 돕고 엔진이 다른 속도로 효율적으로 작동하도록합니다.한편, 산소 센서는 연료가 얼마나 잘 타는 지 확인하므로 ECU는 공기 연료 혼합물을 조정하여 연료 효율을 향상시키고 오염을 줄일 수 있습니다.ECU는 이러한 요소를 지속적으로 분석하고 조정함으로써 엔진이 잘 수행하는 동시에 불필요한 마모를 방지 할 수 있도록 도와줍니다.

센서에서 정보를 수집 한 후 ECU는 엔진을 올바르게 작동시키고 문제를 피하기 위해 즉각적인 변경을합니다.스로틀 센서가 운전자가 가스 페달을 빠르게 누르고 있음을 감지하면 ECU는 연료 전달을 증가시키고 점화 타이밍을 변경하여 적절한 양의 전력을 제공합니다.반면에 자동차가 느려지면 ECU는 연료 공급을 줄이고 연료를 절약하고 배출량을 낮추는 것입니다.산소 센서가 공기 연료 혼합물이 불균형임을 감지하면 ECU는 엔진이 제대로 작동하지 않거나 너무 많은 오염을 생성하지 않도록 조정합니다.센서 데이터를 지속적으로 모니터링하고 응답함으로써 ECU는 엔진을 신뢰할 수 있고 효율적이며 환경 친화적으로 유지합니다.센서와 ECU 간의 이러한 지속적인 통신은 현대식 차량에 필요하므로 모든 주행 조건에서 원활하게 작동하면서 연료 효율과 엔진 수명을 극대화 할 수 있습니다.

나쁜 엔진 제어 장치의 증상 (ECU)

ECU가 제대로 작동하지 않으면 자동차가 엔진 작동 방식에 문제가있을 수 있습니다.이러한 문제를 일찍 잡으면 엔진 및 차량의 다른 중요한 부분에 더 큰 손상이 발생할 수 있습니다.

비정상적인 엔진 동작

자동차 엔진이 원활하게 작동하지 않으면 ECU에 문제가 있음을 의미 할 수 있습니다.일반적인 징후는 느리거나 약한 가속도로, 가스 페달을 누를 때 자동차가 정상보다 오래 걸리거나 반응하지 않습니다.특히 도로에 합병하거나 다른 차량을 통과하려고 할 때 실망 스러울 수 있습니다.엔진은 또한 전반적으로 약한 느낌이들 수 있으며 속도 나 전력을 유지하기 위해 고군분투합니다.경우에 따라 엔진이 정지되어 정지 신호, 신호등 또는 운전 중에도 갑자기 종료 될 수 있습니다.또 다른 일반적인 문제는 오해하는 것입니다. 차가 움직이는 동안 갑자기 바보 나 흔들리는 느낌이 듭니다.이러한 모든 문제는 운전을 어렵게 만들 수 있으며 ECU가 엔진을 올바르게 제어하지 않는다는 것을 의미 할 수 있습니다.

이러한 문제는 일반적으로 ECU가 연료 분사, 점화 타이밍 또는 센서 데이터와 같은 것을 제대로 관리하지 않을 때 발생합니다.ECU가 연료를 너무 많이 보내거나 너무 적은 연료를 보내면 엔진이 효율적으로 작동하지 않아 거친 운전과 전력 손실이 발생할 수 있습니다.스파크 타이밍을 잘못 제어하면 엔진이 잘못 불이 났거나 고르지 않게 작동 할 수 있습니다.또한 ECU가 센서 데이터를 잘못 읽히면 엔진의 공기 연료 혼합물에 부족하여 더 많은 문제를 일으킬 수 있습니다.이러한 문제는 운전이 더욱 어려워 질뿐만 아니라 연료를 낭비하고 오염을 증가시킬 수 있습니다.확인되지 않은 상태로두면 중요한 엔진 부품을 손상시키고 값 비싼 수리로 이어질 수 있습니다.

엔진 라이트 활성화를 확인하십시오

Check Engine Light (CEL)는 차량의 무언가가 잘못 될 수 있다는 주요 징후 중 하나이며 종종 ECU (Engine Control Unit)의 문제와 관련이있을 수 있습니다.이 조명은 자동차가 문제를 감지 할 때 경고하여 운전자를 돕기위한 것이지만 때로는 ECU가 잘못되면 잘못된 이유가 켜질 수 있습니다.ECU는 자동차의 뇌와 같습니다. 다른 센서의 정보를 읽고 모든 것이 원활하게 작동하는지 확인합니다.ECU에 문제가있는 경우이 정보를 잘못 읽고 실제 문제와 일치하지 않는 오류 코드를 보낼 수 있습니다.메커니즘은 실제 문제가 ECU 자체에있을 때 실제로 작동하는 부품을 확인하고 교체 할 수 있기 때문에 문제를 혼란스럽게 할 수 있습니다.

CEL이 오랫동안 유지되고 명확한 기계적 문제가 없다면 ECU가 올바르게 작동하지 않을 수 있습니다.일반적으로 실제 문제가있을 때 CEL이 켜집니다. 어떤 경우에는 문제가 심각하면 깜박일 수도 있습니다.그러나 ECU에 결함이 있으면 수리가 완료된 후에도 빛이 계속 유지 될 수 있습니다.실제 원인이 발견되지 않으면 불필요한 수정과 좌절이 발생할 수 있습니다.확실히, ECU에서 특별 테스트를 실행하여 제대로 작동하는지 확인하십시오.ECU가 문제 인 경우 차량의 경고 시스템이 다시 올바르게 작동하는지 확인하기 위해 재설정, 재 프로그래밍 또는 교체해야 할 수도 있습니다.

그림 5. 엔진 조명 (CEL) 및 ECU 진단을 점검하십시오

배출량 증가

ECU (Engine Control Unit)는 차량이 연료를 태우고 배출을 방출하는 방법을 제어하는 ​​데 매우 중요합니다.올바르게 작동하면 연료와 공기의 올바른 균형을 유지하여 엔진이 원활하게 작동하고 유해한 가스가 줄어 듭니다.그러나 ECU가 제대로 작동하지 않으면 너무 많은 연료를 공기와 혼합하여 엔진이 연료를 비효율적으로 연소시킬 수 있습니다.이로 인해 일산화탄소 및 공기를 오염시키는 기타 오염 물질과 같은 유해한 배출량이 증가 할 수 있습니다.오작동하는 ECU는 또한 차량이 배출량 테스트에 실패하게 할 수 있으며, 이는 자동차가 환경 표준을 충족하도록하기 위해 많은 장소에서 요구됩니다.경우에 따라 ECU가 잘못되면 두껍거나 어두운 연기가 배기 가스에서 나올 수 있습니다. 이는 연료가 완전히 타지 않는다는 신호입니다.이것은 환경에 해를 끼칠뿐만 아니라 엔진의 성능에도 영향을 미치며 무시하면 값 비싼 수리를 초래할 수 있습니다.

차량이 평소보다 더 많은 배출을 풀기 시작하면 ECU가 작동하지 않는다는 신호일 수 있습니다.운전자는 더 많은 배기 연기를 발견 할 수 있으므로 연료가 제대로 연소되지 않음을 의미 할 수 있습니다.디젤 차량의 경우 검은 연기는 종종 너무 많은 연료가 사용되는 것을 의미하는 반면, 휘발유 구동 차량은 ECU에 결함이 있으면 더 많은 탄소 배출량을 방출 할 수 있습니다.높은 배출량은 환경에 나쁘지 않을뿐만 아니라 연료 효율에 영향을 미치고 엔진이 필요 이상으로 더 강하게 작동하게 할 수 있습니다.이로 인해 엔진 출력 감소 및 연료 비용이 높아질 수 있습니다.배출량이 갑자기 증가하면 ECU가 문제를 일으키는 지 확인하는 것이 중요합니다.ECU 문제를 조기에 고정하면 더 큰 엔진 문제를 예방하고 법적 배출 제한 내에 머무르는 동안 차량이 효율적으로 작동 할 수 있습니다.

엔진 제어 장치는 어떻게 작동합니까?

ECU (Engine Control Unit)는 엔진 성능 및 효율성을 관리하는 현대식 차량의 뇌입니다.다양한 센서의 데이터를 지속적으로 모으고 연료 소비, 배출 및 전력 출력을 최적화하기 위해 조정합니다.주요 입력을 분석함으로써 ECU는 다른 주행 조건에서 엔진이 매끄럽고 안전하게 작동하도록합니다.ECU 모니터 중 하나는 엔진 속도 (RPM)입니다.ECU는이 데이터를 사용하여 연료 분사 및 점화 타이밍을 제어하여 엔진이 다른 속도로 효율적으로 작동하는지 확인합니다.적절한 타이밍은 연비를 개선하고 엔진 노크를 방지하여 시간이 지남에 따라 손상을 일으킬 수 있습니다.스로틀 위치 센서는 운전자가 가속기를 얼마나 많이 누르는지를 알려줍니다.이 정보를 바탕으로 ECU는 공기 및 연료 혼합물을 조정하여 적절한 양의 전력을 제공합니다.운전자가 가속기를 더 강하게 누르면 ECU가 연료 분사를 증가시켜 더 많은 전력을 전달하고 스로틀이 방출되면 에너지를 절약하기 위해 연료를 줄입니다.

ECU는 또한 공기 연료 비율을 미세 조정하기 위해 매니 폴드 절대 압력 (MAP) 센서 및 흡기 공기 온도 센서에 의존합니다.맵 센서는 흡기 매니 폴드의 공기 압력을 측정하는 반면 흡입 기온 센서는 공기 온도를 감지합니다.이 투입물은 ECU가 다른 날씨와 고도 조건에서 효율적인 연소에 필요한 적절한 양의 연료를 결정하는 데 도움이됩니다.마지막으로, ECU는 산소 센서 및 노크 센서 신호를 분석하여 효율성을 향상시키고 엔진 손상을 방지합니다.산소 센서는 배기 가스를 점검하여 연료 혼합물이 올바르게 연소되어 배출이 줄어 듭니다.노크 센서는 엔진 노크로 인한 비정상적인 진동을 감지하여 ECU가 점화 타이밍을 조정하고 손상을 방지 할 수 있습니다.이러한 모든 입력을 처리함으로써 ECU는 엔진을 원활하게 유지하여 성능, 연료 효율 및 신뢰성을 향상시킵니다.

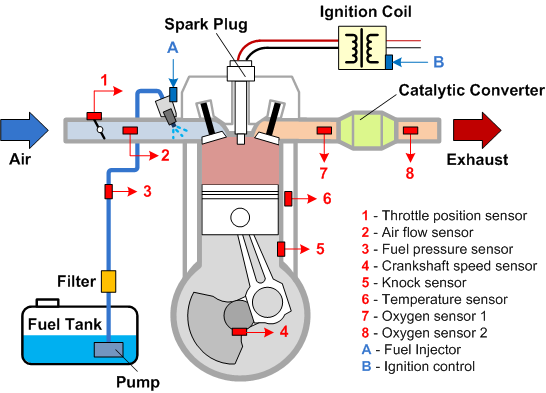

그림 6. ECU 센서 입력 및 엔진 제어 시스템

멀티 미터는 무엇입니까?

멀티 미터는 엔진 제어 장치 (ECU)와 같은 전기 부품을 점검하는 데 사용되는 중요한 도구입니다.이 장치는 다양한 전기 값을 측정하여 ECU 또는 기타 전자 시스템에서 문제를 쉽게 찾아서 해결할 수 있도록합니다.멀티 미터가 없으면 전기가 시스템에서 어떻게 작동하는지에 대한 명확한 정보를 제공하기 때문에 전기 문제를 파악하는 것이 훨씬 어려울 것입니다.멀티 미터 측정의 세 가지 주요 사항은 전압, 전류 및 저항입니다. 전압 ECU가 적절한 양의 전력을 받고 있는지 확인하는데, 너무 많거나 너무 적지 않으면 문제가 발생할 수 있기 때문에 중요합니다. 현재의 ECU를 통해 전기가 어떻게 흐르고 있는지 알려줍니다. 저항 ECU가 제대로 작동하는 것을 막을 수있는 깨진 연결 또는 손상된 부품을 찾는 데 도움이됩니다.멀티 미터 사용 방법을 배우는 것은 전기 시스템을 사용하는 사람에게는 문제 해결을 더 빠르고 쉽게 해결할 수 있기 때문에 매우 도움이됩니다.

멀티 미터의 두 가지 주요 유형이 있습니다 : 디지털 및 아날로그. 디지털 멀티 미터 (DMMS)는 화면에 정확한 숫자가 표시되어 읽기 쉽고 실수 가능성을 줄이기 때문에 가장 일반적입니다.많은 디지털 멀티 미터에는 자동 범위와 같은 기능이있어 올바른 설정을 자동으로 선택하므로 초보자에게도 간단하게 사용할 수 있습니다. 아날로그 멀티 미터반면에 측정을 보여주기 위해 움직이는 바늘이 있습니다.전압 레벨이 위아래로 올라가는 것과 같이 변화가 발생하는 것을 볼 필요가있을 때 유용합니다.디지털 멀티 미터는 정확한 판독 값에 더 좋지만 아날로그 멀티 미터는 여전히 시간이 지남에 따라 변경되는 신호를 확인하는 데 도움이됩니다.두 유형 모두 고유 한 장점이 있으며, 그 사이의 선택은 어떤 종류의 작업을 수행 해야하는지에 달려 있습니다.

그림 7. 멀티 미터

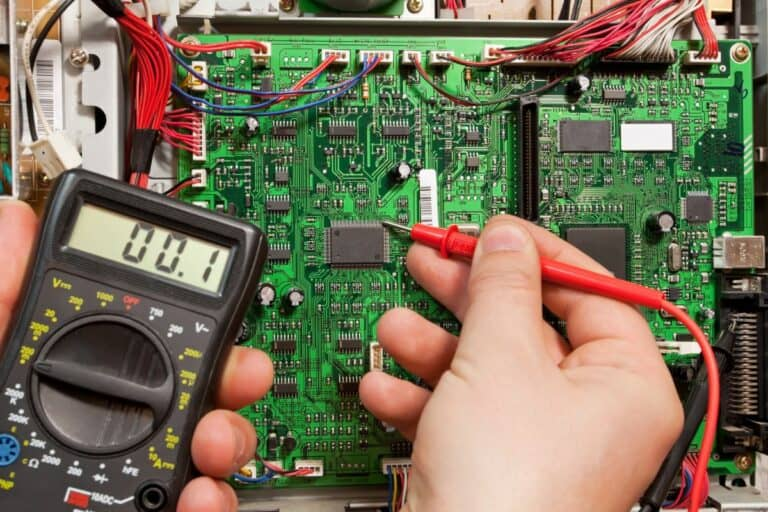

멀티 미터로 ECU 테스트

엔진 제어 장치 (ECU)가 멀티 미터와 제대로 작동하는지 확인하려면 다음을 수행하십시오.

1 단계 : ECU 테스트 준비

필요한 도구 및 장비

• OBD-II 스캐너-진단 문제 코드 (DTC)를 검색하고 데이터를 모니터링합니다.

• 멀티 미터 - ECU 회로의 전압, 저항 및 연속성을 측정합니다.

• 오실로스코프 - 신호 속도 및 파형을 분석합니다.

• ECU 테스트 하네스 - 프로브를위한 안전한 연결을 보장합니다.

• 진단 소프트웨어 - 고급 ECU 분석 및 모니터링이 가능합니다.

• 기본 수공구 - 스크루 드라이버, 펜치 및 커넥터에 액세스하기위한 소켓 세트가 포함됩니다.

• 보호 장비 - 보호를위한 안전 안경 및 장갑.

안전 고려 사항

• 배터리 분리 - 잠재적 인 단락을 방지합니다.

• 시스템을 식히기 - 뜨거운 구성 요소의 화상을 피하십시오.

• 조심스럽게 전자 장치를 다루십시오 - 정적 손상을 방지합니다.

• 제조업체 지침을 따르십시오 - 항상 서비스 매뉴얼을 참조하십시오.

• 통풍이 잘되는 지역에서 작업 - 공기 순환이 양호합니다.

• 적절한 도구 사용 - 정확한 진단을 보장합니다.

2 단계 : ECU 테스트

ECU 전원 공급 장치 전압 점검

전기 작업을 시작하기 전에 엔진을 끄고 점화하여 차량이 완전히 꺼져 있는지 확인하십시오.우발적 인 단락 또는 ECU의 잠재적 손상을 방지하려면 차량 배터리의 음수 (-) 터미널을 분리하십시오.다음으로, 차량 모델에 따라 일반적으로 엔진 베이, 대시 보드 아래 또는 글러브 칸 근처에 위치한 ECU (Engine Control Unit)를 찾습니다.확실하지 않은 경우, 정확한 위치 세부 정보는 차량 서비스 매뉴얼을 참조하십시오.

시작하려면 다이얼을 다음으로 돌려 멀티 미터를 설정하십시오. DC 전압 모드.멀티 미터에 수동 범위 설정이있는 경우 선택하십시오 20V 일반적인 자동차 전압을 안전하게 측정합니다.다음으로, 다시 재발하여 배터리를 다시 연결하십시오 음성 (-) 터미널 시스템의 전원을 복원합니다.배터리가 연결되면 멀티 미터 리드를 부착하여 진행하십시오.연결 블랙 리드 (음수) 차량 섀시 또는 배터리의 네거티브 터미널과 같은 좋은 접지 지점으로.그런 다음 연결하십시오 레드 리드 (긍정적) ECU의 전력 입력 터미널에 올바른 핀이 사용되도록 배선 다이어그램을 참조하십시오.연결을 확보 한 후 엔진을 시동하지 않고 점화를 ON 위치로 돌리면 전원이 ECU로 흐르고 전압 측정을 가능하게합니다.마지막으로 멀티 미터 디스플레이를 확인하고 측정 된 전압 판독 값을 기록하십시오.

전압 판독 값은 ECU의 예상 전력 수준과 일치해야합니다. +12V 주요 전원 공급 장치의 경우 +5V 센서 전원의 경우 +3.3v 특정 저전압 회로의 경우.측정 된 전압이 예상보다 낮거나 누락 된 경우 배선, 퓨즈 또는 ECU의 전원 공급 장치와 관련된 잠재적 문제를 나타낼 수 있습니다.문제를 진단하고 해결하려면 추가 검사가 필요할 수 있습니다.

센서 입력 및 출력 테스트

테스트하기 전에 엔진 성능의 센서를 식별하는 것이 중요합니다.가장 중요한 것은 다음과 같습니다 산소 센서 (O sens)배기 가스의 산소 수준을 모니터링하고 최적의 연소를 위해 공기 연소 혼합물을 조정하는 데 도움이됩니다.그만큼 스로틀 포지션 센서 (TPS) 스로틀 밸브의 위치를 ​​감지하여 엔진으로 들어가는 공기의 양을 결정합니다.마찬가지로 질량 공기 흐름 센서 (MAF) 엔진으로 흐르는 공기의 양을 측정하여 시스템이 그에 따라 연료 분사를 조절할 수 있습니다.또한 다양한 온도 센서냉각수 온도 센서 및 흡기 공기 온도 센서와 같은 온도 판독 값에 따라 엔진 타이밍 및 연료 혼합물을 조정하는 데 도움이됩니다.

이 센서를 테스트하려면 테스트중인 센서 유형에 따라 멀티 미터를 적절한 모드로 설정하십시오.산소 센서 (O₂) 및 스로틀 위치 센서 (TPS)와 같은 전압 신호를 출력하는 센서의 경우 멀티 미터를 DC 전압 모드로 설정합니다.온도 센서와 같은 저항을 측정하는 센서의 경우 다중 미터를 저항 (OHMS) 모드로 전환하십시오.다음으로 센서를 찾아서 전기 커넥터를 조심스럽게 분리하여 판독 값이 다른 구성 요소의 영향을받지 않도록하십시오.연결이 끊어지면 멀티 미터 프로브를 센서의 올바른 단자에 놓고 멀티 미터에 표시되는 전압 또는 저항을 기록하십시오.마지막으로 측정 된 값을 차량 서비스 매뉴얼에있는 제조업체 사양과 비교하십시오.판독 값이 권장 범위를 벗어나면 센서에 결함이있을 수 있으며 추가 진단 또는 교체가 필요합니다.

센서 판독 값은 외부 입력에 응답하여 변경되어 제대로 작동하고 있음을 나타냅니다.예를 들어, 스로틀을 누르면 스로틀 위치 센서 (TPS) 전압이 증가하여 스로틀 위치의 변화를 반영합니다.센서가 예상대로 응답하지 않거나 변형없이 일정한 판독 값을 제공하는 경우, 오작동 할 수 있으며 추가 검사 또는 교체가 필요할 수 있습니다.

ECU 커뮤니케이션 신호 확인

ECU (Engine Control Unit)가 차량 진단 시스템과 제대로 통신하고 있는지 확인하려면 다음 단계를주의 깊게 따르십시오.ECU 커뮤니케이션 신호 확인을 시작하려면 먼저 OBD-II (온보드 진단) 차량의 항구는 일반적으로 운전석 근처의 대시 보드 아래에서 발견됩니다.일단 위치하면 OBD-II 스캐너를 단단히 연결하여 ECU와 안정적인 연결을 설정하십시오.그런 다음 엔진을 시동하지 않고 점화 키를 ON 위치로 돌립니다.스캐너가 연결된 상태에서 스캐너의 인터페이스를 탐색하여 ECU 데이터에 액세스하십시오.센서 판독 값을 검색하고, 저장된 진단 문제 코드 (DTC)를 확인한 후 ECU의 통신 상태를 평가하기 위해 다른 관련 시스템 정보를 검토하십시오.

ECU 데이터를 검토하는 동안 주요 매개 변수를 확인하여 올바른 의사 소통을 보장하십시오.확인하여 시작하십시오 엔진 RPM (분당 회전) 값이 올바르게 표시되는지 확인합니다.예상치 못한 변동 또는 제로 판독 값은 의사 소통 문제를 나타낼 수 있습니다.다음으로 검사하십시오 냉각수 온도 온도 센서가 정확한 데이터를 제공하는 것을 보장하기 위해 비정상적으로 높거나 낮은 판독 값이 문제를 알 수 있으므로.검사 센서 판독 산소 센서, 스로틀 위치 센서 및 질량 기류 센서와 같은 구성 요소에서 올바르게 작동하고 있음을 확인합니다.마지막으로 검토하십시오 진단 문제 코드 (DTC) 이 코드는 잠재적 시스템 오작동을 식별하는 데 도움이 될 수 있으므로 ECU에 저장됩니다.

OBD-II 스캐너에 누락, 간헐적 또는 잘못된 신호가 표시되면 잠재적 원인을 조사하는 것이 중요합니다.일반적인 문제 중 하나는 배선이 손상되거나 닳거나 부식 된 와이어가 ECU와 스캐너 사이의 통신을 방해 할 수 있다는 것입니다.마모 또는 손상의 눈에 띄는 징후가 있는지 신중하게 배선 하니스를 검사하십시오.또 다른 가능한 원인은 느슨한 커넥터입니다.전기 커넥터가 단단히 고정되지 않으면 간헐적 인 신호 손실 또는 약한 연결을 유발할 수 있습니다.ECU와의 안정적인 커뮤니케이션을 유지하기 위해 모든 커넥터에 흙이나 부식이 없도록하십시오.

3 단계 : 테스트 결과 해석

테스트 데이터를 수집 한 후에는 결과를 정확하게 해석하는 것이 중요합니다.이 단계는 측정 된 값을 예상 정상 판독 값과 비교하고 문제를 나타낼 수있는 이상을 식별하는 것이 포함됩니다.

예상 (정상) 판독 값

시스템이 올바르게 작동하려면 특정 전기 및 신호 값이 제조업체의 지정된 범위에 속해야합니다.전원 공급 장치 전압은 장비 매뉴얼에 제공된 사양과 일치해야합니다.전압이 올바른 경우 전원 공급 장치가 제대로 작동합니다.센서 신호도 예상 범위 내에 있어야합니다.예를 들어, 온도 센서는 온도가 변함에 따라 출력을 조정해야하며 압력 센서는 압력 변화에 적절하게 응답해야합니다.시스템이 디지털 통신에 의존하는 경우 신호는 오류가 없으며 경고 또는 오작동 코드없이 명확해야합니다.

비정상적인 독서 및 문제

측정 된 값이 예상 범위에서 벗어나면 문제가 나타날 수 있습니다.일반적인 문제 중 하나는 전원 공급 불규칙성입니다. 전압이 너무 높거나 너무 낮 으면 전원, 배선 결함 또는 회로의 실패한 구성 요소에 문제가있을 수 있습니다.전압이 완전히 부족하면 퓨즈가 날아 가거나 분리 된 와이어 또는 오작동 전원 모듈이 나타날 수 있습니다.센서 실패는 또 다른 잠재적 인 문제입니다. 센서가 잘못된 판독 값을 제공하거나 입력 변동에 대한 응답으로 변경되지 않으면 결함이있을 수 있습니다.또한 느슨하거나 부식 또는 손상된 배선은 부정확 한 센서 판독 값을 초래할 수 있습니다.신호가 간헐적이거나 오류 코드가 나타나면 통신 배선, 커넥터 또는 ECU (전자 제어 장치)와 관련된 문제를 나타내는 통신 오류가 발생할 수 있습니다.다른 전자 구성 요소의 접지 또는 간섭이 불량하면 통신 신호가 더욱 방해되어 시스템 오작동이 발생할 수 있습니다.

멀티 미터로 ECU를 테스트 할 때 예방 조치

멀티 미터로 엔진 제어 장치 (ECU)를 테스트하려면 장치의 손상을 방지하고 정확한 판독 값을 보장하기 위해 세부 사항에 세심한주의를 기울여야합니다.ECU에는 민감한 전자 구성 요소가 포함되어 있으므로 부적절한 테스트는 오작동 또는 영구적 인 고장으로 이어질 수 있습니다.위험을 최소화하고 신뢰할 수있는 결과를 얻으려면 다음 안전 및 절차 지침을 준수하십시오.

보호 장갑을 착용하십시오

정전기 방전 (ESD)은 ECU의 섬세한 내부 구성 요소를 손상시켜 오작동이나 영구적 인 실패로 이어질 수 있습니다.이 위험을 최소화하려면 장치를 처리 할 때 항상 보호, 반 정적 장갑을 착용하십시오.이 장갑은 손에서 민감한 회로로 정전기 전기를 전달하는 것을 방지합니다.접지 표면에 연결된 방지 된 손목 스트랩을 사용하면 정적 축적에 대한 추가 보호 층이 제공됩니다.ESD 보호 외에도 장갑은 또한 전기 연결을 방해 할 수있는 먼지, 그리스 및 잠재적 오염 물질에서 손을 보호합니다.일부 자동차 환경은 ECU를 먼지, 수분 및 오일에 노출시켜 전도도에 영향을 줄 수 있습니다.장치와 손을 깨끗하게 유지하면 테스트 중에 더 정확한 판독 값이 보장됩니다.

육안 검사를 수행하십시오

전기 테스트를 수행하기 전에 ECU 및 주변 구성 요소를 철저히 검사하여 마모 또는 손상의 눈에 띄는 징후가 있습니다.번트 영역, 부식, 파손 된 와이어 또는 느슨한 커넥터를 찾으십시오. 이는 장치의 성능을 방해하고 잘못된 판독 값을 초래할 수 있습니다.물리적 손상이 감지되면 추가 테스트로 진행하기 전에 필요한 구성 요소를 수리 또는 교체하십시오.ECU 자체를 검사하는 것 외에도 배선 하네스 및 커넥터에 구부러진 핀 또는 연결 불량이 있는지 확인하십시오.느슨하거나 손상된 커넥터는 ECU 실패로 오인 될 수있는 간헐적 문제를 초래할 수 있습니다.모든 연결이 안전하고 양호한 상태를 유지하면보다 안정적인 진단 결과를 제공 할 수 있습니다.

멀티 미터 기능을 확인하십시오

오작동하는 멀티 미터는 잘못된 판독 값을 생성하여 ECU 문제를 잘못 진단 할 수 있습니다.테스트를 시작하기 전에 멀티 미터가 적절한 작업 순서임을 확인하십시오.교정을 확인하여 시작하여 올바른 측정 모드 (전압, 저항 또는 연속성)로 설정되도록하십시오.결함이있는 프로브는 부정확 한 판독 값을 초래할 수 있으므로 마모, 균열 또는 단열재가있는 테스트 프로브를 검사하십시오.멀티 미터의 배터리에 충분한 충전이 있는지 확인하십시오.약하거나 고갈 된 배터리는 정확도에 영향을 줄 수있어 오해의 소지가있는 결과를 초래할 수 있습니다.알려진 전압 소스를 측정하는 것과 같은 빠른 자기 테스트를 수행하면 ECU에서 사용하기 전에 멀티 미터가 올바르게 작동하도록하는 데 도움이 될 수 있습니다.

점화 키를 끕니다

안전성과 정확성을 위해 특정 테스트 절차에 달리 필요하지 않는 한 멀티 미터를 ECU에 연결하기 전에 항상 차량의 점화를 끄십시오.점화를 끄면 단락 또는 의도하지 않은 전력 서지와 같은 전기 위험을 예방하여 ECU와 멀티 미터를 손상시킬 수 있습니다.일부 진단 테스트는 실시 전압 신호를 측정하기 위해 점화 키가 ON 또는 실행 위치에 있어야 할 수도 있습니다.이러한 경우, 잘못된 테스트 절차를 피하려면 항상 제조업체의 지침을 따르십시오.그렇게하지 않으면 ECU의 상태가 잘못 해석되거나 새로운 문제를 도입 할 수도 있습니다.

구동되는 동안 ECU를 분리하지 마십시오

차량의 전력이 켜져있는 동안 ECU를 분리하면 전압 스파이크 또는 전기 서지가 발생하여 장치 및 기타 전자 시스템에 돌이킬 수없는 손상이 발생할 수 있습니다.이를 방지하려면 ECU를 뽑기 전에 항상 점화가 꺼져 있는지 확인하십시오.안전을 위해 테스트 또는 교체를 위해 ECU를 제거 해야하는 경우 차량의 배터리를 분리하십시오.ECU가 작동하는 동안 전력 중단은 저장된 데이터를 손상시켜 잠재적 인 재 프로그래밍 문제를 초래할 수 있습니다.일부 ECU는 전원이 갑자기 손실되면 재설정되거나 손상 될 수있는 적응 형 메모리 설정을 유지합니다.적절한 예방 조치를 취하면 ECU 기능을 보존하고 불필요한 합병증을 방지합니다.

올바른 멀티 미터 설정을 사용하십시오

멀티 미터에 잘못된 전압 또는 저항 설정을 사용하면 오해의 소지가있는 테스트 결과가 발생하거나 ECU를 손상시킬 수 있습니다.측정하기 전에 멀티 미터가 적절한 범위로 설정되어 있는지 항상 확인하십시오.전압 대신 저항 측정과 같은 잘못된 설정을 선택하면 부정확 한 데이터가 생성되고 잠재적으로 구성 요소가 짧아 질 수 있습니다.ECU 터미널을 조사 할 때는 우발적 인 반바지를 피하기 위해 간호를 사용하십시오.인접한 핀을 동시에 터치하면 의도하지 않은 전기 경로가 생성되어 예상치 못한 오류 또는 시스템 결함이 발생할 수 있습니다.항상 테스트 프로브를 신중하게 처리하고 올바른 터미널과 확고하고 고립 된 접촉을하도록하십시오.

제조업체 별 테스트 절차를 따르십시오

각 차량 제조업체는 특정 진단 절차로 ECU를 설계하며 정확한 테스트를 보장하기 위해 따라야합니다.ECU 테스트를 수행하기 전에 항상 서비스 매뉴얼 또는 공식 문서를 참조하십시오.컨설팅 제조업체가없는 일반 테스트 방법을 사용하면 가이드 라인을 사용하면 잘못 진단, 불필요한 부품 교체 또는 ECU 손상으로 이어질 수 있습니다.제조업체는 종종 정확한 문제 해결을 위해 전압 값, 저항 범위 및 테스트 조건을 지정합니다.일부 ECU는 특정 진단을 수행하기 위해 특수 도구 또는 소프트웨어가 필요합니다.올바른 절차에 따라 정확한 결과를 얻는 데 도움이 될뿐만 아니라 ECU가 테스트 프로세스 전반에 걸쳐 최적의 작업 조건을 유지하도록합니다.

결론

ECU는 자동차를 원활하고 효율적으로 운영하는 데 중요한 역할을합니다.밸브 타이밍, 연료 공기 혼합물 및 점화 타이밍과 같은 중요한 엔진 기능을 제어하여 자동차의 성능을 높이고 연료를 적게 사용할 수 있도록 도와줍니다.엔진 성능 저하, 체크 엔진 라이트 켜기 또는 오염 증가와 같은 ECU 문제의 징후를 알면 더 큰 문제를 일으키기 전에 문제를 빠르게 발견하고 해결할 수 있습니다.이 안내서에 제공된 멀티 미터와 단계를 통해 ECU가 올바르게 작동하는지 쉽게 확인하고 시간, 돈을 절약하고 더 큰 엔진 문제를 피할 수 있습니다.
