전자 정류 모터(ECM): 작동, 유형 및 응용

전자 정류 모터(ECM)는 고정된 전기 주파수 대신 전자 제어를 사용하여 모터 속도와 전력을 정밀하게 제어합니다.이 기사에서는 ECM이 무엇인지, 어떻게 작동하는지, 내부 부품이 어떻게 원활하고 효율적인 작동을 지원하는지 알아봅니다.또한 다양한 속도와 부하에 걸쳐 ECM 성능이 어떻게 비교되는지 확인할 수 있습니다.이 문서에서는 주요 ECM 유형과 시스템에서 일반적으로 사용되는 위치에 대해 설명합니다.

카탈로그

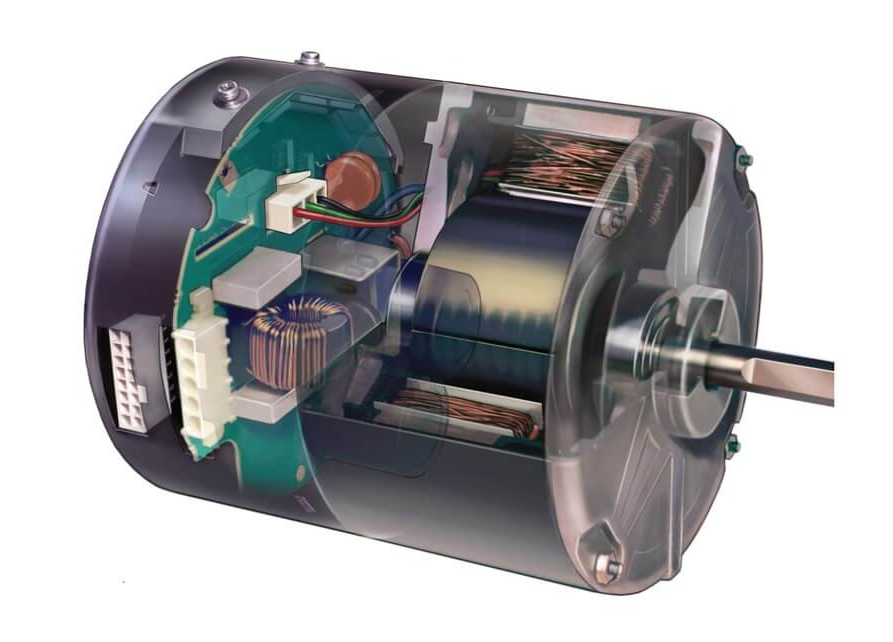

그림 1. 전자 정류 모터 개요

ECM이란 무엇입니까?

전자 정류 모터(ECM)는 고정된 전기 주파수에 의존하는 대신 전자 제어를 사용하여 속도와 전력을 조절하는 모터입니다.주요 목적은 불필요한 에너지 사용을 줄이면서 정밀한 모터 작동을 제공하는 것입니다.ECM은 안정적이고 조정 가능한 모터 출력이 필요한 시스템에 널리 사용됩니다.시스템 요구에 따라 원활한 속도 변경이 가능합니다.이는 ECM 기술을 최신 모터 구동 장비에 적합하게 만듭니다.

ECM의 작동 원리

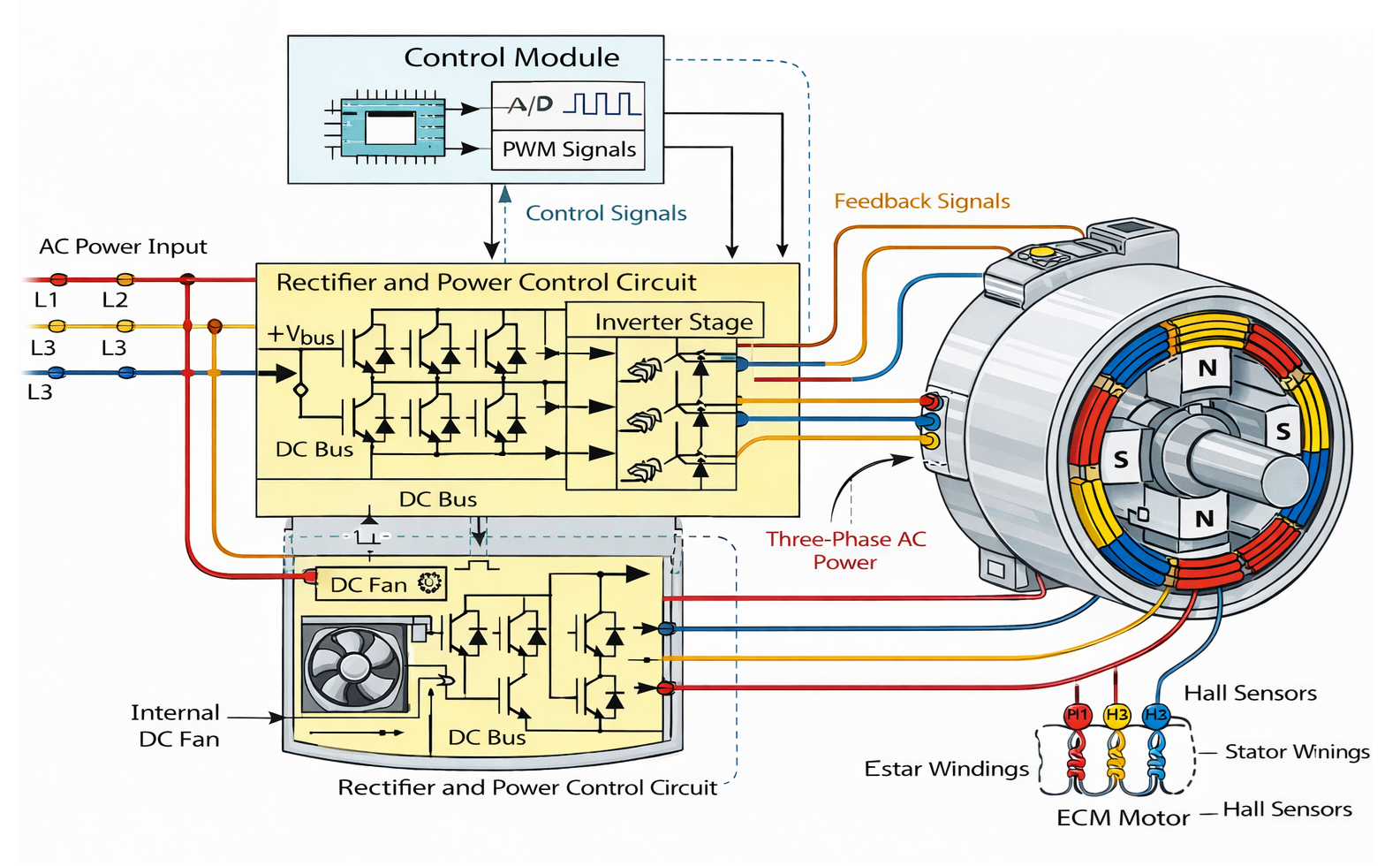

그림 2. ECM의 작동 원리

ECM은 들어오는 전력을 모터 권선으로 보내기 전에 제어된 형태로 변환하여 작동합니다.입력 전원은 먼저 조절된 다음 전자 제어 신호에 의해 관리됩니다.이 신호는 모터가 받는 전력의 양과 전달 시기를 결정합니다.이 프로세스를 통해 모터는 부하 및 속도 요구 사항에 정확하게 반응할 수 있습니다.

전자 정류 프로세스는 기계적 스위칭을 제어된 전기적 타이밍으로 대체합니다.제어 로직은 작동 조건에 따라 모터 출력을 지속적으로 조정합니다.이를 통해 안정적인 회전과 정밀한 속도 조절이 보장됩니다.전원 흐름은 입력에서 모터 출력까지 원활하게 관리됩니다.결과적으로 ECM은 일관되고 제어된 모터 성능을 제공합니다.

ECM 구축

그림 3. ECM 모터의 구성

ECM은 모터 어셈블리와 전자 제어 섹션을 하나의 소형 장치에 통합하여 제작됩니다.그림은 이러한 섹션이 어떻게 배열되고 연결되는지 보여줍니다.

• 모터 하우징

하우징은 모터를 둘러싸고 먼지와 진동으로부터 내부 부품을 보호합니다.또한 작동 중에 회전 구성 요소의 정렬을 유지하는 데 도움이 됩니다.

• 고정자 권선

고정자는 모터 코어 주위에 배열된 여러 개의 권선을 포함합니다.이러한 권선은 전원이 공급될 때 회전 자기장을 생성합니다.

• 영구 자석이 있는 로터

회전자는 고정자에 의해 생성된 자기장을 따르기 위해 영구 자석을 사용합니다.이 디자인은 부드럽고 제어된 회전을 지원합니다.

• 센서 및 연결 영역

센서와 커넥터는 위치 피드백과 전기 연결을 제공합니다.이러한 링크를 통해 모터와 제어 전자 장치 간의 적절한 조정이 가능합니다.

ECM의 성능과 효율성

ECM 성능은 모터가 안정적인 제어를 유지하면서 출력을 얼마나 잘 전달하는지에 중점을 둡니다.주요 특성에는 효율성, 전력 사용, 속도 정확도 및 작동 소음이 포함됩니다.이러한 요소는 모터가 다양한 부하 조건에서 작동하는 방식을 결정합니다.

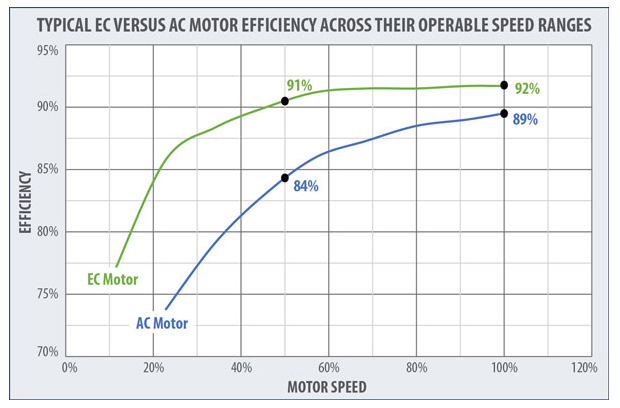

그림 4. 속도 범위 전반에 걸친 ECM 및 AC 모터 효율

ECM은 낮은 작동 속도에서도 안정적인 효율성을 유지합니다.전력 사용량은 최대 출력으로 실행하는 것이 아니라 실제 수요에 따라 조정됩니다.이로 인해 부분 부하 작동 중에 에너지 낭비가 줄어듭니다.속도 제어는 작동 범위 전체에서 정확하게 유지됩니다.

그림 5. 비교 가능한 AC 및 EC 팬의 성능 한계

ECM은 다양한 로드 지점 간의 원활한 전환을 지원합니다.급격한 성능 저하 없이 일관된 공기 흐름 제어를 유지합니다.속도 변화가 점진적이기 때문에 소음 수준이 감소합니다.이는 시스템에서 ECM 작동을 안정적이고 예측 가능하게 만듭니다.

ECM의 회로 기판

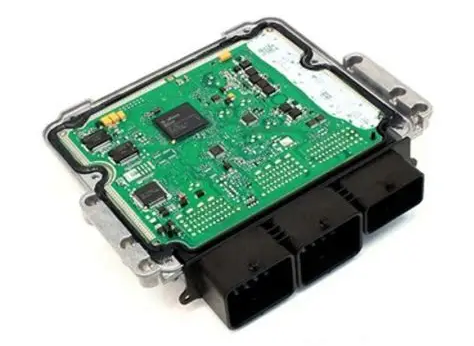

그림 6. ECM 제어 회로 기판

ECM 회로 기판은 모터 시스템의 제어 센터 역할을 합니다.전력 변환, 신호 처리 및 모터 제어 기능을 관리합니다.주요 전자 부품은 전압 조정, 신호 타이밍 및 보호를 처리합니다.이 보드를 사용하면 모터가 시스템 입력에 따라 속도와 토크를 자동으로 조정할 수 있습니다.또한 센서와 모터 간의 통신도 지원합니다.이 제어 보드는 정확하고 안정적인 ECM 작동을 가능하게 합니다.

ECM 모터의 유형

일정한 토크 ECM 모터

일정한 토크 ECM 모터는 다양한 속도에서 일정한 토크 출력을 유지합니다.이 유형은 토크를 거의 변하지 않게 유지하면서 속도를 조정합니다.이는 부하 저항이 변하지만 토크 요구가 안정적으로 유지되는 경우에 유용합니다.다른 ECM 유형에 비해 공기 흐름이나 속도보다 토크 일관성에 더 중점을 둡니다.이 동작은 안정적인 기계적 출력을 유지하는 데 도움이 됩니다.

일정한 공기 흐름 ECM 모터

일정한 공기 흐름 ECM 모터는 자동으로 속도를 조정하여 설정된 공기 흐름 수준을 유지합니다.시스템 저항이 변경되면 모터는 이를 보상하기 위해 속도를 높이거나 낮춥니다.이 유형은 고정 토크나 속도보다 공기 흐름 정확도를 우선시합니다.정토크 ECM에 비해 압력 변화에 더 적극적으로 반응합니다.이는 공기 흐름 안정성이 요구되는 시스템용으로 설계되었습니다.

정속 ECM 모터

정속 ECM 모터는 부하 변동에 관계없이 고정된 속도로 작동하도록 설계되었습니다.제어 시스템은 회전 속도를 안정적으로 유지하기 위해 전력을 조정합니다.이 유형은 토크나 공기 흐름 조절보다는 속도 일관성에 중점을 둡니다.다른 ECM 유형에 비해 제어 동작이 더 간단합니다.균일한 속도가 요구되는 곳에 적합합니다.

ECM 대 PSC 모터 대 AC 모터

특징	ECM 모터	PSC 모터	AC 모터
속도 제어 범위	0~100% 가변 속도	2~4개 이산형 속도 탭	단일 고정 속도
효율성 (%)	85~92%	60~70%	65~75%
힘 소비행동	비례 수요 부하(20~100%)	거의 일정함 정격 부하에서	거의 일정함 정격 부하에서
시작 현재	1.2–1.5× 정격 전류	3–5× 등급 현재	4–6× 등급 현재
토크 제어 정확도	±3% 토크 규제	활성 상태 없음 토크 조절	활성 상태 없음 토크 조절
소음 레벨(dB)	38~45dB	50~60dB	55~65dB
속도 정확도	±1~2%	±8~12%	±6~10%
열 상승 (주변 온도보다 높은 °C)	15~25°C	30~45°C	35~55°C
제어 방법	디지털 전자 정류	커패시터 위상 이동	라인 주파수 유도
부분 부하 효율성(%)	75~88% 40~60% 부하	45~55% 40~60% 부하	50~60% 40~60% 부하
입력 전압 범위	90~260VAC	200~240VAC	200~240VAC
시스템 통합	0~10V, PWM, 모드버스, 백넷	온/오프 또는 속도 탭 전환	켜기/끄기 전용
유지보수 간격	50,000~70,000 영업시간	25,000~35,000 영업시간	30,000~40,000 영업시간
운영 중 속도 범위(RPM)	300~1,800RPM	900~1,200RPM	1,200~1,800 RPM
전반적으로 전기 성능 지수	0.85~0.92	0.60~0.70	0.65~0.75

ECM의 응용

ECM 모터는 제어된 모터 작동과 유연성이 필요한 다양한 시스템에 사용됩니다.

• 주거용 HVAC 시스템

ECM은 정확한 공기 흐름 제어를 위해 공기 처리기 및 송풍기에 사용됩니다.객실 수요에 따라 원활한 속도 변경을 지원합니다.이를 통해 편안함과 시스템 반응성이 향상됩니다.

• 상업용 환기 시스템

대형 건물에서 ECM은 여러 구역의 공기 흐름을 관리합니다.균형 잡힌 공기 분배를 유지하는 데 도움이 됩니다.속도 제어로 조용하고 안정적인 작동이 가능합니다.

• 산업용 공기 조화 장치

ECM은 변화하는 부하 조건에서 지속적인 작동을 지원합니다.이를 통해 팬과 송풍기를 정확하게 제어할 수 있습니다.이는 공정 안정성을 향상시킵니다.

• 냉동 및 냉각 장비

ECM은 냉각 수요에 따라 모터 속도를 조정합니다.안정적인 온도 제어를 지원합니다.모터는 시스템 변화에 원활하게 반응합니다.

• 자동화 및 제어 시스템

ECM은 정확한 모터 응답이 필요한 곳에 사용됩니다.전자 제어 시스템과 쉽게 통합됩니다.이를 통해 정확한 동작 및 속도 조절이 가능합니다.
