EV 파워트레인 설명: 작동 방식, 구성 요소, 유형 및 애플리케이션

전기 자동차(EV)를 운전할 때 파워트레인은 전기 에너지를 동작으로 바꾸는 시스템입니다.이 기사에서는 EV 파워트레인이 무엇인지, 어떻게 작동하는지, 효율적으로 작동하게 만드는 핵심 부품에 대해 알아봅니다.또한 400V와 800V 시스템의 차이점과 성능 및 충전에 미치는 영향을 이해하게 됩니다.또한 다양한 유형의 EV 파워트레인과 그 이점, 한계 및 일반적인 용도를 살펴봅니다.

카탈로그

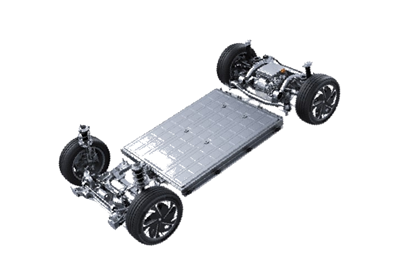

그림 1. EV 파워트레인 시스템 개요

EV 파워트레인이란 무엇입니까?

EV 파워트레인은 전기 에너지를 기계적 운동으로 변환하여 차량을 구동하는 시스템입니다.전기자동차의 추진력을 담당하는 핵심 메커니즘 역할을 합니다.연료 연소에 의존하는 대신 저장된 전기 에너지를 사용하여 효율적으로 움직임을 생성합니다.EV 파워트레인은 부드러운 가속, 제어된 속도, 안정적인 차량 작동을 보장합니다.에너지 손실을 최소화하면서 바퀴에 직접 동력을 전달하도록 설계되었습니다.주요 목적은 깨끗하고 효율적이며 반응성이 뛰어난 주행 성능을 구현하는 것입니다.

EV 파워트레인은 어떻게 작동하나요?

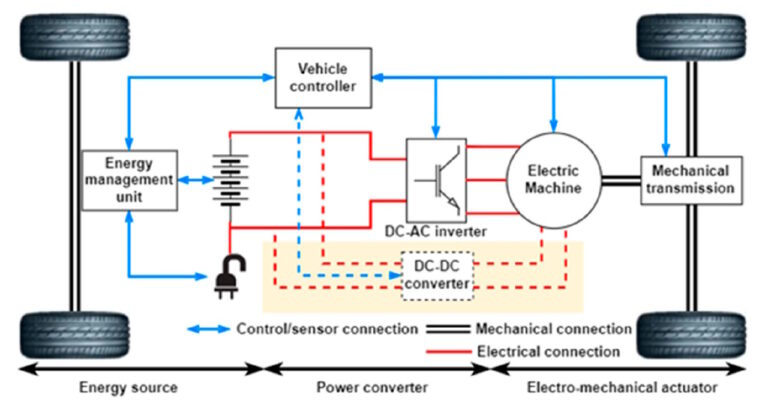

그림 2. EV 파워트레인 작동 원리

EV 파워트레인은 제어된 에너지 흐름 프로세스를 통해 저장된 전기 에너지를 사용 가능한 동작으로 전환하여 작동합니다.에너지는 배터리에 저장된 직류에서 시작되어 주행 동작에 적합한 형태로 변환되기 전에 조절됩니다.이러한 변환을 통해 시스템은 운전자 입력을 기반으로 정확한 전력을 공급할 수 있습니다.에너지가 시스템을 통해 이동함에 따라 속도 및 토크 요구 사항에 맞게 지속적으로 조정됩니다.

변환된 에너지는 차량의 바퀴를 회전시키는 회전력을 생성하는 데 사용됩니다.제어 시스템은 원활한 가속과 효율적인 작동을 보장하기 위해 이 프로세스를 관리합니다.감속 중에 모션 에너지의 일부가 시스템으로 다시 방향 전환되어 전반적인 효율성을 향상시킬 수 있습니다.이러한 지속적인 에너지 흐름은 다양한 주행 조건에서도 일관된 차량 성능을 가능하게 합니다.

EV 파워트레인의 구성 요소

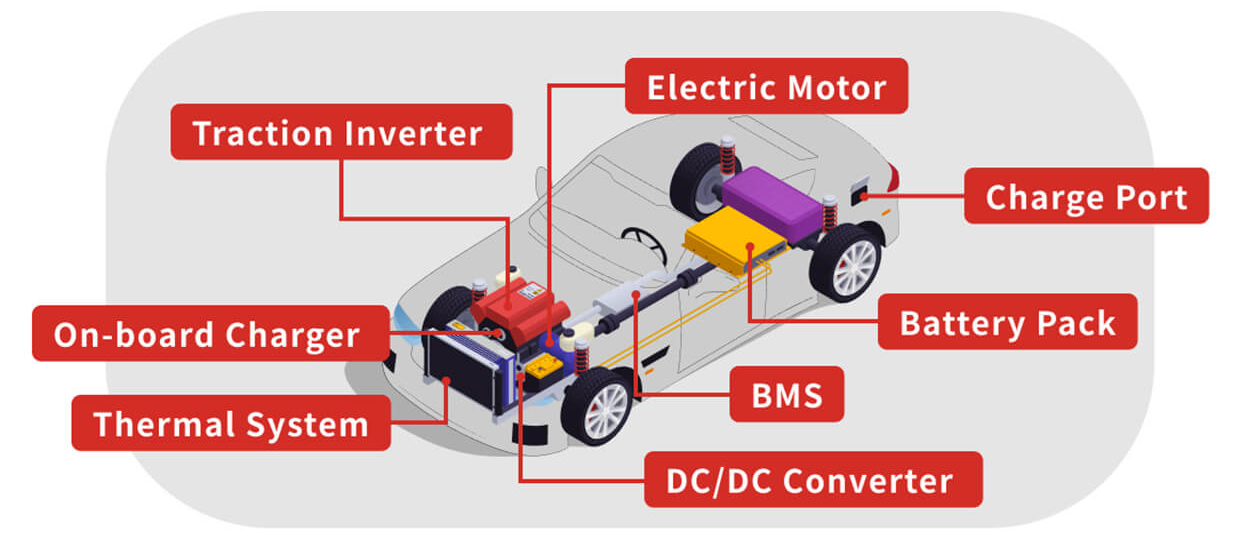

그림 3. EV 파워트레인 구성 요소 다이어그램

• 배터리 팩

배터리 팩은 차량에 전원을 공급하는 데 사용되는 전기 에너지를 저장합니다.일반적으로 고용량 및 전압을 위해 배열된 여러 개의 리튬 이온 셀로 만들어집니다.이 구성 요소는 추진력의 주요 에너지원 역할을 합니다.또한 다양한 주행 조건에서도 일관된 전력 공급을 지원합니다.

• 전기 모터

전기 모터는 전기 에너지를 기계적인 움직임으로 변환합니다.바퀴를 직접 구동하는 토크를 생성합니다.이 구성 요소는 부드럽고 즉각적인 가속을 가능하게 합니다.기존 시스템에 비해 높은 효율성으로 작동합니다.

• 견인 인버터

인버터는 배터리의 직류(DC) 전류를 교류(AC)로 변환합니다.모터가 제대로 작동하려면 이 변환이 필요합니다.또한 모터 속도와 토크 출력을 제어합니다.인버터는 성능 최적화에 핵심적인 역할을 합니다.

• 배터리 관리 시스템(BMS)

BMS는 배터리의 상태와 성능을 모니터링하고 관리합니다.이는 배터리 셀의 안전한 충전 및 방전을 보장합니다.이 시스템은 과열 및 과전압 상태를 방지합니다.또한 배터리 수명을 연장하는 데 도움이 됩니다.

• DC/DC 컨버터

DC/DC 변환기는 보조 시스템의 전압 레벨을 조정합니다.고전압 배터리 전력을 전자 제품의 저전압으로 변환합니다.이는 온보드 시스템의 안정적인 작동을 보장합니다.조명, 인포테인먼트, 제어 장치를 지원합니다.

• 온보드 충전기

온보드 충전기는 배터리 충전을 위해 외부 AC 전원을 DC로 변환합니다.이를 통해 차량을 표준 충전 소스에 연결할 수 있습니다.이 구성 요소는 충전 속도와 안전을 관리합니다.충전 중에 효율적인 에너지 전달을 보장합니다.

• 열 관리 시스템

이 시스템은 주요 구성 요소의 온도를 조절합니다.작동 및 충전 시 과열을 방지합니다.적절한 온도 제어는 효율성과 신뢰성을 향상시킵니다.또한 일관된 성능을 유지하는 데 도움이 됩니다.

• 변속기(감속기어)

변속기는 모터의 동력을 바퀴에 전달합니다.기어 감속을 통해 속도와 토크를 조정합니다.이 구성 요소는 원활한 전력 공급을 보장합니다.일반적으로 기존 기어 시스템보다 간단합니다.

400V와 800V 파워트레인 아키텍처 비교

400V 및 800V 파워트레인 아키텍처는 전기 자동차 시스템에 사용되는 전압 레벨을 나타냅니다.이러한 아키텍처는 차량 내에서 전기 에너지가 분배되고 활용되는 방식을 정의합니다.400V 시스템은 많은 EV에 사용되는 전통적인 표준인 반면, 800V 시스템은 향상된 성능을 위한 고전압 설계를 나타냅니다.주요 차이점은 전력이 얼마나 효율적으로 전달되고 관리되는지에 있습니다.고전압 시스템은 동일한 전력 출력에 대한 전류 요구 사항을 줄입니다.이는 충전 속도와 전반적인 시스템 효율성에 직접적인 영향을 미칩니다.

800V 아키텍처는 열 손실을 줄이면서 더 높은 전력 레벨을 처리할 수 있기 때문에 더 빠른 충전이 가능합니다.또한 시스템의 전기 저항을 줄여 효율성을 향상시킵니다.이와 대조적으로 400V 시스템은 더 널리 사용 가능하고 비용 효율적입니다.800V 시스템을 사용하는 차량은 종종 작동 중 성능이 향상되고 에너지 손실이 줄어듭니다.그러나 보다 고급 구성 요소와 인프라가 필요할 수 있습니다.두 아키텍처 모두 EV 설계의 다양한 성능 및 비용 요구 사항을 충족하도록 설계되었습니다.

EV 파워트레인의 유형

하이브리드 전기자동차(HEV)

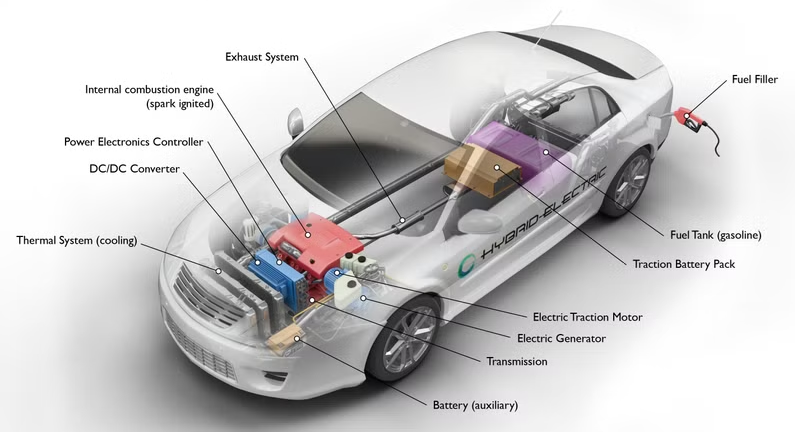

그림 4. HEV 파워트레인 구성 다이어그램

하이브리드 전기 자동차(HEV)는 내연 기관과 전기 모터를 모두 사용하여 차량에 동력을 공급합니다.작동 중에 배터리가 내부에서 충전되기 때문에 외부 충전이 필요하지 않습니다.이 시스템은 두 가지 에너지원을 결합하여 전반적인 효율성을 향상시킵니다.전기모터는 가속 및 저속 주행 시 엔진을 보조한다.엔진은 필요할 때, 특히 고속에서 추가 출력을 제공합니다.통합 레이아웃은 두 시스템이 차량 내에서 어떻게 함께 작동하는지 보여줍니다.이러한 유형의 파워트레인은 연비와 성능의 균형을 맞추기 위해 일반적으로 사용됩니다.

플러그인 하이브리드 전기자동차(PHEV)

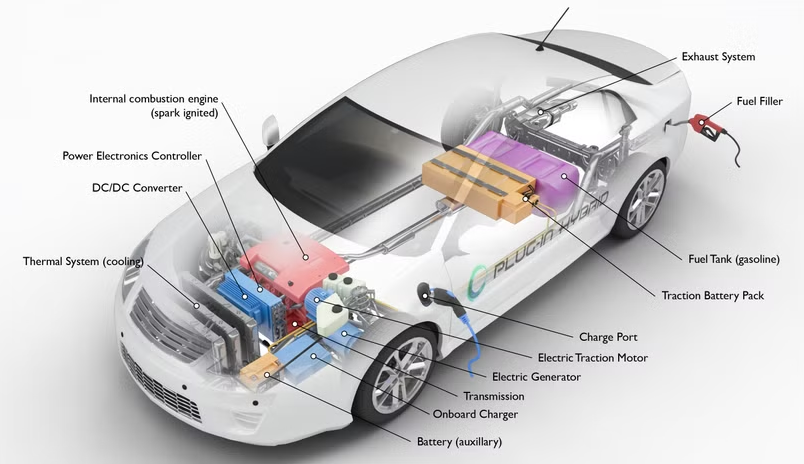

그림 5. PHEV 파워트레인 구성도

플러그인 하이브리드 전기자동차(PHEV)는 내연기관과 재충전 가능한 배터리 시스템을 결합한 차량입니다.일반 하이브리드와 달리 외부 전원을 이용해 충전이 가능하다.이를 통해 차량은 짧은 거리에서 전기 모드로 작동할 수 있습니다.엔진은 배터리 에너지가 낮거나 추가 전력이 필요할 때 사용됩니다.시스템 설계는 충전 기능과 이중 전원을 모두 강조합니다.이는 운전 중 에너지 사용 방식에 유연성을 제공합니다.이러한 유형의 파워트레인은 전기 주행과 확장된 주행 거리 작동을 모두 지원합니다.

배터리 전기자동차(BEV)

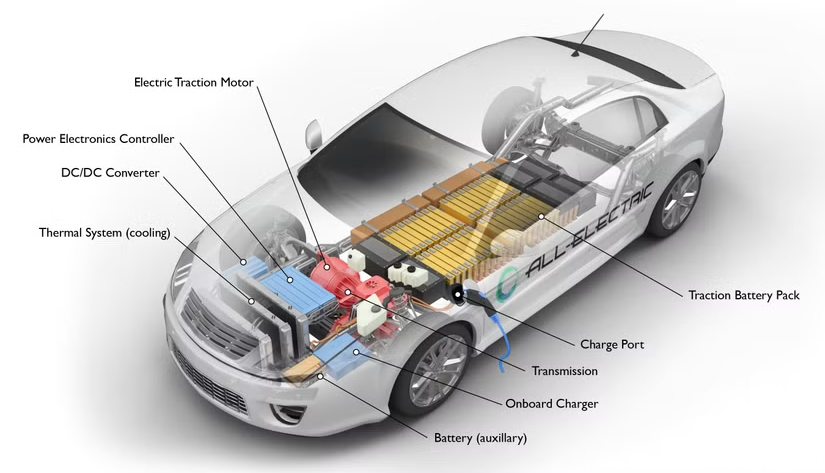

그림 6. BEV 파워트레인 구성 다이어그램

배터리 전기 자동차(BEV)는 전적으로 배터리 팩에 저장된 전기 에너지로 구동됩니다.내연기관이나 연료 기반 시스템을 사용하지 않습니다.차량은 추진력을 전기 모터에만 의존합니다.레이아웃에는 연료 구성 요소가 없음이 명확하게 표시됩니다.바퀴를 구동하기 위해 배터리에서 직접 에너지가 공급됩니다.이러한 유형의 파워트레인은 완전 전기식 작동을 위해 설계되었습니다.이는 전기 이동성의 가장 직접적인 형태를 나타냅니다.

연료전지 전기자동차(FCEV)

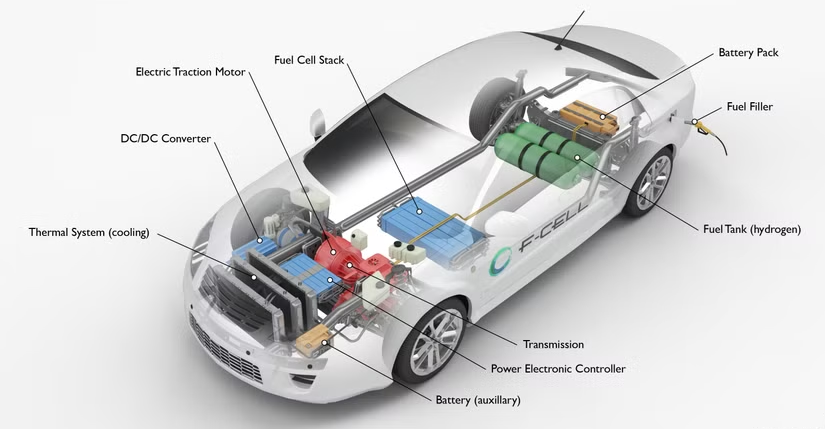

그림 7. FCEV 파워트레인 구성도

수소전기차(FCEV)는 대형 배터리에 수소를 저장하지 않고 수소 연료를 이용해 전기를 생산한다.연료전지 스택을 사용하여 모터에 동력을 공급하는 전기 에너지를 생산합니다.수소는 온보드 탱크에 저장되어 필요에 따라 시스템에 공급됩니다.다이어그램은 연료 전지가 다른 전기 구성 요소와 통합되는 방식을 보여줍니다.시스템은 작동 중에 지속적으로 전기를 생성합니다.이러한 유형의 파워트레인은 주문형 에너지 생성에 중점을 둡니다.배터리 저장에만 의존하지 않고 전기 주행을 가능하게 한다.

장거리 전기 자동차(EREV)

그림 8. EREV 파워트레인 구성 다이어그램

EREV(Extended-Range Electric Vehicle)는 주로 보조 발전기의 지원을 받는 전기 모터로 구동됩니다.차량은 일반 주행 중에 대부분 배터리 전원으로 작동합니다.배터리 잔량이 낮아지면 발전기가 전기를 생산하여 주행 거리를 연장합니다.시스템 레이아웃은 추진력과 에너지 생성 간의 명확한 분리를 보여줍니다.발전기는 바퀴를 직접 구동하지 않습니다.대신, 작동을 유지하기 위해 전기 에너지를 공급합니다.이러한 유형의 파워트레인은 충전에 전적으로 의존하지 않고도 더 긴 주행을 보장합니다.

EV 파워트레인과 내연기관(ICE) 파워트레인 비교

측면	EV 파워트레인	ICE 파워트레인
에너지원	배터리 전기(일반적으로 300~800V 시스템)	가솔린 또는 디젤(에너지 밀도 ~12,000Wh/kg)
핵심 메커니즘	전기 모터 (90~97% 효율성)	내부 연소 엔진(20~40% 효율)
배출량	0g/km 배기관 CO₂	~100~250g/km CO₂(일반 승용차)
움직이는 부품	~20-30 이사 구동계의 부품	~200~2,000 엔진 시스템의 움직이는 부품
에너지 효율성	~85~90% 구동계 효율성	~25~35% 구동계 효율성
소음 수준	동안 ~50~60dB 작동	~70~90dB 엔진 부하에 따라
유지보수 간격	더 적은 서비스 품목;오일 교환 없음	레귤러 오일 ~5,000~10,000km마다 변경됩니다.
에너지 전환	전기 → 기계식(직접 구동)	화학 → 열적 → 기계적(다단계 손실)
전송	단일 속도 감속 기어(비율 ~8:1–10:1)	다중 속도 기어박스(일반적으로 5~10단 기어)
시작 시간	순간 토크 (0ms 지연)	엔진 시동 지연 ~0.5~2초
열 손실	~10~15% 에너지 열로 잃다	~60~75% 에너지 열로 잃다
연료 시스템	연료탱크가 없거나 주입 시스템	연료탱크, 펌프, 인젝터 필요
재생 제동	~10~30% 복구 에너지	에너지 없음 회복
제어 시스템	완전 전자식 (ECU + 전력전자)	기계적 + 전자 엔진 제어
주유 / 충전 시간	20~40분(빠름 충전), 6~12시간(AC)	3~5분 급유

EV 파워트레인의 장점

• 손실을 최소화하면서 높은 에너지 효율성

• 움직이는 부품 수가 적기 때문에 유지 관리가 적습니다.

• 작동 중 배기관 배출 제로

• 부드럽고 조용한 운전 경험

• 빠른 가속을 위한 즉각적인 토크

• 화석 연료에 대한 의존도 감소

EV 파워트레인의 한계

• 높은 배터리 비용

• 일부 모델의 주행 가능 거리가 제한됨

• 주유에 비해 충전시간이 길어짐

• 충전 인프라 가용성은 다양함

• 시간이 지남에 따라 배터리 성능이 저하됨

• 더 무거운 에너지 저장 시스템

EV 파워트레인의 응용

1. 승용차 - EV 파워트레인은 개인 이동용 자동차에 널리 사용됩니다.매일의 출퇴근을 위해 깨끗하고 효율적인 이동성을 제공합니다.이러한 시스템은 도시 배출 및 소음 공해를 줄이는 데 도움이 됩니다.많은 사람들이 현대 자동차에 EV 플랫폼을 채택하고 있습니다.이 애플리케이션은 지속 가능한 운송에 중요한 역할을 합니다.

2. 대중교통 - 전기 버스와 대중교통 시스템은 도시 교통에 EV 파워트레인을 사용합니다.연료 소비를 줄이고 도시 지역의 공기 질을 개선합니다.이 차량은 정지 및 이동 교통 상황에서 효율적으로 작동합니다.이 애플리케이션은 대규모 환경 목표를 지원합니다.

3. 상업용 차량 - 배달용 밴과 트럭은 물류 및 물품 운송에 EV 파워트레인을 사용합니다.시간이 지남에 따라 더 낮은 운영 비용을 제공합니다.이 시스템은 단거리 및 도시 배송에 이상적입니다.이 애플리케이션은 공급망의 효율성을 향상시킵니다.

4. 산업 장비 - EV 파워트레인은 지게차 및 창고 기계에 사용됩니다.실내 환경에서 안정적이고 조용한 작동을 제공합니다.이러한 시스템은 제한된 공간에서 배출을 줄입니다.또한 운영 안전성과 효율성도 향상됩니다.이 응용 프로그램은 현대 산업에서 중요합니다.

5. 이륜차와 초소형 이동성 - 전기 스쿠터와 오토바이는 소형 ​​EV 파워트레인을 사용합니다.단거리 여행 및 도시 이동에 적합합니다.이러한 차량은 에너지 효율적이고 유지 관리가 쉽습니다.그들은 최종 마일 운송 솔루션을 지원합니다.이 애플리케이션은 도시에서 빠르게 성장하고 있습니다.

6. 오프 하이웨이 및 특수 차량 - EV 파워트레인은 광산 차량, 농기계, 건설 장비에 사용됩니다.까다로운 환경에서 효율성을 향상시킵니다.이러한 시스템은 연료 의존성과 배기가스 배출을 줄입니다.또한 자동화 및 고급 제어 시스템도 지원합니다.이 애플리케이션은 표준 도로를 넘어 EV 사용을 확장합니다.

결론

EV 파워트레인은 연료 대신 전기를 사용하여 차량에 전력을 공급하는 깨끗하고 효율적인 방법을 제공합니다.배터리, 모터 및 제어 시스템과 같은 주요 구성 요소를 사용하여 원활한 성능을 제공합니다.다양한 디자인과 유형은 비용, 범위 및 효율성 요구 사항에 따라 유연성을 제공합니다.몇 가지 문제가 있지만 많은 응용 분야에서 그 사용이 계속해서 증가하고 있습니다.EV 파워트레인은 현대 교통수단에서 중요한 역할을 합니다.
