DPLL (Digital Phase-Locked Loop) : 설계, 구성 요소 및 작업

이 안내서는 정확도와 신뢰성으로 알려진 최신 디지털 회로의 핵심 부분 인 DPLL (Digital Phase-Locked Loop)을 탐색합니다.DPLL은 다양한 산업 분야의 변조, 복조 및 동기화와 같은 작업에서 중요한 역할을합니다.이 기사는 구성 요소와 작동 방식을 분류함으로써 전통적인 아날로그 시스템에 대한 DPLL의 설계, 기능 및 장점을 강조합니다.

목록

장비 탐색

DPLL (Digital Phase-Locked Loop)은 디지털 회로 기술의 돌파구에 의해 주도되는 현대 기술의 전형적인 요소로 나타납니다.다목적 응용 프로그램에는 변조, 복조, 주파수 합성, FM 스테레오 디코딩, 컬러 하위 캐리어 동기화 및 이미지 처리가 포함됩니다.이러한 장치는 신뢰성, 소형 및 비용 효율성을 위해 빛나며 DC 드리프트, 장치 채도 및 전력 및 온도 변동에 대한 감수성과 같은 아날로그 위상 잠금 루프의 고유 한 단점을 효과적으로 극복합니다.개별 샘플을 효율적으로 관리하는 기능은 광범위한 채택에 기여합니다.고유하게, 위상 잠금 루프는 위상 피드백 제어 시스템으로 작동하며, DPLL은 연속 아날로그 전압보다는 오류를 관리하기 위해 개별 디지털 신호를 활용하여 모든 디지털 위상 잠금 루프 (DPLL)로 설명을 초래합니다.

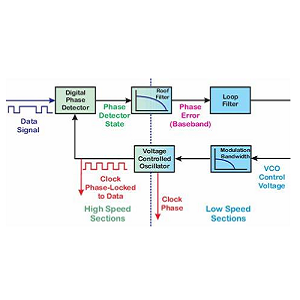

DPLL은 위상 참조 추출 회로, 결정 발진기, 주파수 분배기, 위상 비교기 및 펄스 보상 게이트 (펄스 보상 게이트)로 구성됩니다.위상 비교기가 참조 신호를주의 깊게 면밀히 조사함에 따라 주파수 분배기의 출력은 원하는 주파수와 정렬됩니다.높은 국소 주파수가 관찰되면, 펄스는 주파수를 줄이기 위해 전략적으로 제거되는 반면, 주파수가 부적절한 경우 펄스가 추가되어 동기화를 개선합니다.강력한 DPLL은 디지털 위상 검출기 (DPD), 디지털 루프 필터 (DLF) 및 디지털 전압 제어 발진기 (DCO)로 구성됩니다.수년간의 실험과 응용 프로그램으로 인해 엔지니어들은 다양한 산업 분야에서 DPLL의 광대 한 기능을 밝혀 냈으며, 운영 및 개선에 대한 심오한 통찰력을 제공했습니다.

디지털 위상 탐지기 (DPD)

DPLL의 주요 구성 요소는 입력 신호의 위상을 전압 제어 발진기의 출력과 비교하기위한 샘플링 위상 검출기라고도하는 디지털 위상 검출기입니다.위상차를 반영하는 결과 출력 전압은 루프의 조정 프로세스를 안내합니다.디지털 위상 탐지기는 제로 교차, 플립 플롭, 리드 래그 및 NYQUIST 속도 샘플링 검출기와 같은 다양한 유형으로 제공됩니다.

디지털 루프 필터 (DLF)

디지털 루프 필터는 노이즈 감소 및 루프의 응답 시간을 정제하는 데 역할을합니다.교정 요소로서의 기능은 중요하며, 아날로그 상대의 의무를 반영합니다.DPLL이 성능 목표를 달성하도록 권한을 부여하는 데 디지털 필터 구조의 고의적 인 설계 및 선택이 중요합니다.

디지털 전압 제어 발진기 (DCO)

때로는 디지털 시계라고도하는 디지털 전압 제어 발진기는 아날로그 VCO와 유사하게 기능하여 일련의 펄스로 출력을 생성합니다.DLF는 조정 신호를 보내서 이전 수정과 관련하여 후속 샘플링 기간에 영향을 미쳐 이러한 펄스의 타이밍을 관리합니다.이 반복적 인 피드백 루프는 경험적 연구와 이론적 인 향상을 통해 개선을 거쳤으며, 무수한 현대 응용의 기초를 설립했습니다.

디지털 위상 잠금 루프 작업

디지털 위상 잠금 루프는 주파수의 세심한 동기화를 달성하도록 설계된 철저한 프로세스를 겪습니다.

신호 비교의 역학

초기에, 사인 및 코사인으로 개념화 된 입력 신호 및 로컬 발진기 신호는 디지털 위상 검출기 내의 평가 단계에 들어갑니다.검출기는 이러한 신호 사이의 위상 불일치를 반영하는 출력 전압을 생성합니다.이 단계 비교는 악기를 조정하는 복잡한 과정과 유사하며 대칭과 정확도에 대한 조화로운 균형을 유지하기 위해 조정이 필요합니다.

주파수 조정 프로세스

그 후, 디지털 루프 필터는 감지기의 고주파 노이즈 출력을 능숙하게 정리하기 위해 노력합니다.이 세련된 신호는 DCO (디지털 제어 발진기) 입력 전압을 조정하여 로컬 발진기의 주파수에 미묘하게 영향을 미칩니다.모든 주파수 불일치를 해결하면 시스템은 저역 통과 필터를 사용하여 DCO가 정렬에 끌릴 수 있도록합니다.이 적응 메커니즘은 항공 교통 통제와 같은 복잡한 환경에서 발견되는 지속적인 경계를 반영하여 영구적 인 미세 조정이 원활한 작업을 보장합니다.

동기화 성취 및 유지 보수

로컬 발진기 신호가 입력 주파수와 정렬되면 위상차는 무효화되어 위상 검출기 및 루프 필터 모두로부터 일관된 DC 출력을 생성합니다.주파수를 안정화시킬 때, DCO는 루프를 동기화 된 "잠금 상태"로 이끌어냅니다.이 균형은 혼란을 피하기 위해 연속 동기화가 필요한 에너지 그리드의 안정적인 기능을 연상시키는 일관성에 대한 루프의 적성을 목격합니다.이 절차의 상세한 진행은 기술 시스템에서 디지털 위상 잠금 루프의 역할을 강조하여 변화 조건에서 동기화를 달성하는 데 능숙합니다.
