DS3231 RTC 모듈 설명 : 핀 다이어그램, 사양 및 마이크로 컨트롤러 인터페이스

정확한 시간 유지가 기술적 인 기술 진보 인 시대에는 실시간 시계 (RTC) 장치가 수많은 애플리케이션에서 필수 구성 요소로 등장했습니다.비교할 수없는 타이밍 정확도를 요구하는 GPS 시스템에서 신뢰할 수있는 동기화에 달려있는 서버 작업에 이르기까지 RTC 모듈은 최신 시스템의 기능을 뒷받침합니다.배터리 백업이 장착 된이 장치는 전원 중단 중에도 원활하게 작동하여 심각한 시나리오에서 중단되지 않은 시간 추적을 보장합니다.사용 가능한 수많은 RTC 모듈 중에서 DS3231은 정밀성과 신뢰성의 특징으로 두드러집니다.온도 보상 크리스탈 오실레이터와 고급 기능을 통해 가장 좋아하는 기능이되었습니다.이 기사는 DS3231의 기능을 파고 Arduino 플랫폼과의 통합을 선보이고 다양한 응용 프로그램을 탐색하며 시간에 민감한 프로젝트의 초석이되는 기술 혁신을 강조합니다.

목록

DS3231 RTC 모듈의 개요

그만큼 DS3231 RTC 모듈은 탁월한 정밀도로 빛나고 내부에 내장 된 온도 보상 결정 발진기에 빚진 것입니다.전원 중단이 타임 키핑의 연속성에 도전 할 수있는 예측할 수없는 시나리오에서는 그 중요성이 분명하지만 모듈의 배터리 백업은 작동을 쉽게 유지합니다.이 모듈은 몇 초, 분 및 시간에 세심한주의를 기울여 시간을 캡처합니다.또한, 12 시간 또는 24 시간 형식에 적응할 수있는 주간, 월 및 연도를 포함한 포괄적 인 달력 세부 사항을 제공합니다.온보드 크리스탈 공진기는 시간 드리프트를 크게 줄여서 비교할 수없는 타임 키핑 일관성을 보장합니다.

DS3231은 정확한 시간 관리가 필요한 수많은 전자 프로젝트에서 필수적이라고 생각합니다.예로는 데이터 로깅 시스템 및 예약 응용 프로그램이 포함됩니다.이 모듈은 활동이 안정적이고 구식으로 수행되도록 보장합니다.AT24C32 EEPROM과의 협력은 데이터 스토리지 옵션을 확대하여 프로젝트 다목적 성을 추가합니다.데이터 처리를 단순화하고 정확도를 강화하는이 조합을 평가할 수 있습니다.이 시너지 효과는 고급 모듈 기능을 통합하고 궁극적으로 복잡한 시스템을 단순화하고 RTC 모듈을 효율적으로 관리하는 데 필요한 전문 지식을 표시하는 깊은 이해를 보여줍니다.

핀 구성

핀 이름	설명
33k	이것은 보상을 제공하는 출력 핀입니다 온도 및 정확한 기준 시계.
SQW	다른 주파수와 또한 사각형 파를 제공합니다 인터럽트 신호 역할을합니다.
SCL	주로 I2C에서 사용되는 직렬 클록 (CLK) 핀 의사소통.
SDA	I2C 통신에 사용되는 직렬 데이터 핀.
VCC	모듈의 전원 공급 장치 핀;3.3V 또는 5V에 연결하십시오.
Gnd	접지 핀은 공통점을 제공하는 데 사용되었습니다.

특징 및 사양

특징	세부
전압 작동	낮은 전압으로 기능합니다
기능을 재설정하십시오	시간을 재설정하기위한 푸시 버튼
배터리 백업	배터리 백업이 포함되어 있습니다
I2C 인터페이스	빠른 전송을 위해 2 차선, 400 kHz
eeprom	읽기/쓰기 및 데이터 저장을위한 32 바이트
RTC 모드	12 시간 또는 24 시간 형식으로 운영됩니다
전원 스위칭	자동으로 전원에서 적분으로 전환됩니다 배터리
제곱파 출력	필요에 따라 프로그래밍 가능
시간 관리 정보	몇 초, 분, 시간, 일, 몇 주, 몇 달, 몇 달, 그리고 몇 년
패키지 유형	16, 300mil So 패키지
작동 온도 범위	-45 ° C ~ -80 ° C
최대 전압 (VCC)	+0.3 볼트
온도 정확도	± 3 ° C
작동 전압 범위	2.3V ~ 5.5V
배터리 백업 전류	500 MA
정확도 @ -40 ° C ~ 80 ° C	± 3.5 ppm
정확도 @ 0 ° C ~ 40 ° C	± 2.0 ppm

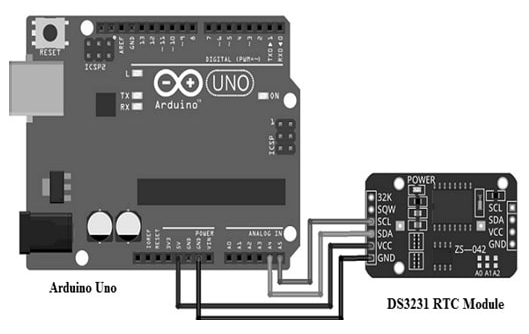

Arduino Uno와 DS3231의 원활한 통합

DS3231 모듈을 Arduino UNO와 통합 한 경험은 각 조각이 일관된 그림을 형성하기 위해 각 조각이 정렬되는 만족스러운 퍼즐과 유사합니다.DS3231은 이러한 순간 동안 흔들리는 기존의 시스템 시계와 달리 외부 전력이 사라질 때에도 정밀도로 시간을 추적 할 수있는 능력으로 눈에 띄게 눈에.니다.

사이

• PIN 할당 : 통합에는 Arduino UNO의 A4 및 A5 핀을 각각 DS3231의 SDA 및 SCL 핀에 할당하는 것입니다.

• 전원 및 접지 : 장치간에 VCC 및 GND 핀을 연결하는 것만 큼 쉽게 전원과 접지를 설정하는 것이 쉽습니다.

의사소통

• 프로토콜 : I2C 통신 프로토콜을 채택 함으로써이 모듈은 효율적인 데이터 전송을 약속하여 구성 요소 간의 원활한 대화를 촉진합니다.

함께 제공되는 스크립트는 Arduino와 함께 DS3231을 설정함으로써 안내 할뿐만 아니라 Dexterity와 함께 시간을 가져올 때 모듈에 활력을 불어 넣습니다.전용 라이브러리 기능을 활용하면 I2C 통신을 용이하게하고 이진 코드 소수점 (BCD)과 표준 소수점 형식 사이의 전환을 웅변 적으로 연결합니다.일단 업로드되면이 스크립트는 Arduino를 경계 타임 키퍼로 변환하여 직렬 모니터를 통해 실제로 시계 데이터를 보여줍니다.진정으로 DS3231을 차별화하는 것은 타임 키핑의 확고한 정확도로 전원에서 격리 될 때에도 이러한 정밀도를 유지하는 것입니다.이 일관된 신뢰성은 다양한 시나리오에 걸쳐 적용에 대한 신뢰를 주입하여 타임 키퍼가 아니라 순간의 통과에 대한 침묵의 증인이됩니다.

DS3231 RTC 모듈의 사용

DS3231 RTC 모듈은 정확한 시간 관리를 요구하는 상황에서 수많은 역할을 수행합니다.그것의 사용은 랩톱, 컴퓨터 및 스마트 폰과 같은 개인 가제트에서 확장되며, 여기서 타임 키핑은 다른 컴퓨팅 기능과 완벽하게 정렬됩니다.모바일 전자 장치와 같은 전력 보존에 중점을 둔 장치의 경우 에너지 소비의 효율성이 대부분 적합합니다.특히 빠른 통신 장치와 인터페이스에 대한 능력은 GPS 시스템을 포함한 휴대용 기술에서의 적용을 강화합니다.

다양한 기술에 걸친 시간 보관

기술 세계는 게임 콘솔과 로봇 공학에 걸친 DS3231의 다재다능한 적용을 목격합니다.이 부문은 세심한 시간 정밀도에 의존하여 성능 표준을 높이고 대화식 경험을 향상시킵니다.유틸리티 미터는 모듈을 활용하여 소비 데이터를 세 심하게 문서화하여 에너지 관리 노력을 지원합니다.

마이크로 컨트롤러 프로젝트

DS3231은 마이크로 컨트롤러 벤처, 특히 Arduino 및 Raspberry PI 플랫폼의 핵심 요소로서 시간에 민감한 운영 기능이 중단없이 작동하도록합니다.학습 환경과 복잡한 전문 프로젝트 모두에서 기본 구성 요소를 고려하면 모듈을 신뢰성을 높이 고려할 수 있습니다.

타이밍에 민감한 시스템

서버 및 데이터 로거와 같은 위험한 타이밍에서 작동하는 시스템은 DS3231의 정밀도에서 엄청난 이점을 가져옵니다.국제 시간 메트릭과 일관된 정렬은 이러한 응용 프로그램에 유용합니다.이 모듈은 전세계 시간 표준을 유지하기위한 예산 친화적 인 대안을 제시하며, 비용 의존적 방식으로 최적의 시간 정확도를 추구하는 사람들에게 호소합니다.배포는 이러한 시스템의 기능적 용량을 향상시켜 개선 된 데이터 처리 및 분석을 가능하게하여 시스템이 발전함에 따라 점점 더 역동적이됩니다.
