DS1307 RTC 모듈 : 구성 요소, 응용 프로그램 및 사양

이 안내서는 광범위한 전자 시스템에서 정확한 시간 유지를위한 요소 인 DS1307 실시간 클럭 (RTC) 모듈을 탐색합니다.컴퓨터 및 서버와 같은 장치에서 일반적으로 사용되는 DS1307은 내장 컨트롤러, Quartz Crystal Resonator 및 Oscillator를 통해 신뢰할 수있는 시간 관리를 제공합니다.이 안내서에서는 내부 설계, 주요 기술 기능, 인터페이스 기술 및 응용 프로그램을 검토하여 최소한의 전력 소비로도 정확도를 유지하는 방법을 보여줍니다.

목록

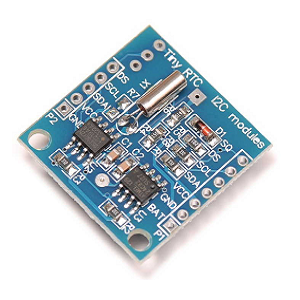

DS1307 RTC 모듈의 개요

그만큼 DS1307 RTC 모듈은 정확한 시간 측정을 유지하기위한 매우 효율적인 옵션을 제공하여 I2C 통신을 통합하여 기능을 극대화합니다.기능의 중심에는 효과적인 데이터 보존을 위해 56 바이트 비 휘발성 SRAM과 결합 된 포괄적 인 이진 코드 소수점 (BCD) 시계 및 캘린더가 특징입니다.I2C 버스를 통해 시간, 몇 분, 몇 시간, 날, 날짜, 몇 달 및 몇 년에 정보를 검색하여 시간 데이터 검색에 대한 통제력을 빌려 줄 수 있습니다.BCD 클록/캘린더 기능은 시간 표현 및 조작을 단순화하기 위해 제작되어 정밀도와 사용의 용이성을 보장합니다.56 바이트 SRAM의 통합은 탄력성을 향상시켜 전력 손실 중에도 데이터 무결성을 유지함으로써 보안 감각을 제공하여 걱정없이 추가 정의 된 데이터 저장을 허용합니다.이 모듈의 고급 엔지니어링은 윤년 계산을 포함하여 월말 날짜에 대한 자동 조정을 지원하여 실용적 설정에서 수동 수정의 부담을 높입니다.AM/PM 지표와 함께 12 시간 및 24 시간 형식의 가용성은 모듈의 적응성을 반영하여 다양한 환경 설정을 제공합니다.DS1307의 눈에 띄는 측면은 전력 고장 기능으로, 주요 정전 중에 백업 전력으로의 원활한 전환을 용이하게합니다.이를 통해 연속적인 시간 유지 프로세스를 보장하여 연속성이 우선 순위가 지정되고 임베디드 시스템 내에서와 같이 일정한 시간 데이터 신뢰성이 예상되는 응용 분야에서 유리한 것으로 입증됩니다.

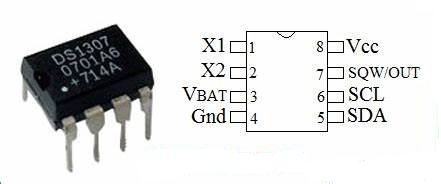

DS1307 IC의 핀 구성

핀 번호	핀 이름	설명
핀 1 & 2	x1, x2	크리스탈 발진기는이 두 핀과 연합해야합니다.
핀 3	v-bat	배터리의 포지티브 터미널에 연결;역할을합니다 정상적인 3V 리튬 셀에 대한 백업 입력 공급 주요 전력이 손실 될 때의 시간 보관.
핀 4	Gnd	RTC IC의 접지 핀 (음수 입력).
핀 5	VCC	3.3V ~ 5.5V 범위의 포지티브 전력 입력 핀.
핀 6	SCL & SDA	SCL : I2C 통신을위한 클록 입력, 동기화 데이터 이동.SDA : I2C 직렬 인터페이스의 데이터 I/O 핀.
핀 7	SQW/Out	사각형 파 주파수 (1Hz, 4kHz, 8kHz, 또는 32kHz) 프로그래밍 방식으로.

DS1307 RTC의 특징 및 사양

기능/사양	설명
작동 전압	5V
패키지 유형	8 핀 SOIC/DIP 패키지로 제공됩니다.
인터페이스	2 와이어 I2C 인터페이스.
출력 핀	1Hz 출력 핀.
전력 소비	배터리 백업 모드에서 <500NA를 소비합니다 발진기 실행.
비 휘발성 기억	데이터 저장을위한 56 바이트.
사전 프로그래밍 된 시간	현재와 ​​함께 사전 프로그래밍됩니다.
시간 관리 기능	모든 시간 관리 기능을 관리합니다.
보상 유효성	2100 년까지 유효합니다.
배터리 백업	모듈은 배터리 지원입니다.
마이크로 컨트롤러 호환성	대부분의 간단한 직렬 포트 인터페이스를 제공합니다 마이크로 컨트롤러.
파워 퓨어 감지	자동 전력짜리 감지 및 스위치 기능 회로.

DS1307 RTC 모듈의 구성 요소

DS1307 RTC 통합 회로

모듈의 중심에는 DS1307 RTC IC가 있으며, 수많은 응용 분야에서 정확한 시간을 유지해야합니다.IT는 I2C 프로토콜을 통해 인터페이스하여 최소한의 케이블링으로 간단한 데이터 교환을 용이하게하여 실제 애플리케이션에서 종종 원하는 단순성을 반영합니다.IC는 다양한 타임 키핑 요구를 수용하여 AM/PM 표시가있는 24 시간 또는 12 시간 형식의 운영을 제공합니다.

32kHz 크리스탈 발진기

32kHz 크리스탈 발진기는 시간 정확도에 필요한 꾸준한 주파수를 제공합니다.온도 변화는 약간의 교대를 유발할 수 있지만, 이들은 온도 보상 방법을 통해 관리되어 경험적 통찰력을 미세 조정하여 정밀도를 미세 조정합니다.

24C32 EEPROM 구성 요소

24C32 EEPROM 칩을 특징으로하는이 모듈은 구성 설정을 영구적으로 저장할 수 있습니다.RTC와 공유 된 I2C 버스를 활용하여 통신 효율성을 향상시킵니다.하드웨어 내에 데이터를 포함 시키면 장치 자립 및 운영 신뢰성이 향상됩니다.

배터리 캡슐화 및 3V 리튬 셀

전력 중단 중에 지속적인 시간 유지를 보장하기 위해 모듈에는 CR2032 리튬 셀을위한 배터리 홀더가 포함됩니다.이 연속성은 데이터 무결성을 보호하고 운영 흐름을 유지하고 특히 지속적인 기능을 요구하는 필드에서 백업 시스템에서 유사점을 발견합니다.

DS18B20의 온도 센서 인터페이스

모듈은 옵션 포트를 통해 DS18B20 온도 센서를 수용 할 수 있습니다.환경 조건이 시간 정밀도에 영향을 줄 수있는 시나리오에서 온도 모니터링이 유용 해집니다.산업 환경에서 이러한 데이터는 즉각적인 개선을 주도하여 프로세스의 효율성과 정확성을 보장합니다.

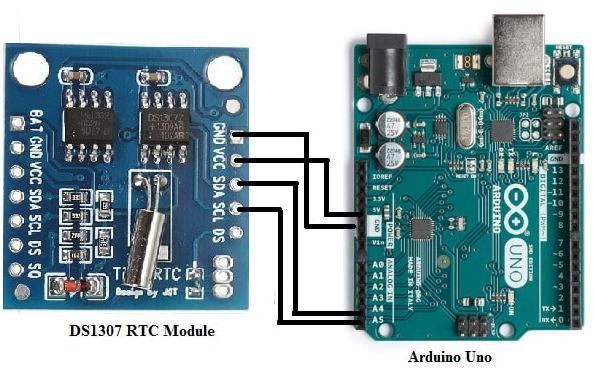

DS1307을 Arduino Uno에 연결합니다

DS1307 실시간 클럭 (RTC) 모듈을 Arduino UNO에 연결하려면 다음을 다음과 같이하십시오. SCL 핀을 A5, SDA에 A4, VCC 및 GND에 GND에 연결하십시오.이 설정은 모듈과 Arduino 간의 안정적인 통신을 보장합니다.프로그래밍하기 전에 Arduino IDE를 통해 Michael Margolis의 DS1307 라이브러리를 설치하십시오.이 라이브러리는 하드웨어를 쉽게 관리하는 데 필요한 기능을 제공합니다.DS1307 모듈은 데이터 로깅, 예약 또는 데이터 처리와 같은 정확한 시간 유지가 필요한 프로젝트에 매우 중요합니다.배터리 백업 내장 덕분에 정전 중에도 현재 시간과 날짜를 지속적으로 유지합니다.부드러운 설정을 보장하려면 빵 보드를 사용하여 안전하고 조절 가능한 연결을 위해 단락을 피하십시오.라벨링 와이어는 특히 복잡한 프로젝트에서 혼란을 줄일 수 있습니다.

하드웨어가 준비되면 다음 단계는 소프트웨어를 초기화하는 것입니다.강력한 직렬 연결을 설정하고 RTC의 운영 상태를 확인하고 필요한 경우 초기 시간을 설정하는 것으로 시작하십시오.여기에서 시간을 지속적으로 모니터링하고 직렬 모니터에 읽을 수있는 HH : MM : SS 형식으로 표시하여 Arduino와 모듈 사이의 적절한 통신을 확인하십시오.이 단계에서 디버깅 및 미세 조정하면 개발 프로세스를 크게 간소화 할 수 있습니다.잘못된 시간 표시 또는 통신 오류와 같은 문제가 발생하면 라이브러리가 최신 상태인지 확인하고 모든 연결을주의 깊게 확인하십시오.체계적으로 문제 해결, 한 번에 하나씩 개별 구성 요소를 테스트하면 종종 근본 원인을 드러 낼 수 있습니다.온라인 포럼이나 커뮤니티 리소스 컨설팅은 일반적인 과제에 대한 빠른 솔루션을 제공 할 수 있습니다.

DS1307 RTC 모듈의 응용

디지털 시계 및 시간 스탬프 장치

DS1307은 정확한 시간 유지가 필요한 디지털 시계 및 장치에서 널리 사용됩니다.예를 들어, 카메라는 이미지와 비디오에 정확한 타임 스탬프를 추가하여 연대순 순서로 문서 이벤트를 돕습니다.Time-Stamping은 또한 추세 분석 및 과거 추적에 정확한 레코드가 필요한 환경 센서와 같은 데이터 레코딩 장치에서도 좋습니다.참석 시스템에서 DS1307은 직장 및 기관에서 정확한 시간 로그를 유지하기위한 직원 체크인/아웃 시간을 신뢰할 수있는 추적을 보장합니다.

DIY 프로젝트 및 마이크로 컨트롤러 통합

DS1307 RTC는 I2C 통신 인터페이스가 Arduino 및 Raspberry Pi와 같은 인기있는 마이크로 컨트롤러와 쉽게 페어링 할 수 있기 때문에 가장 좋아합니다.홈 자동화 시스템, 알람 시계 및 웨어러블 기술과 같은 DIY 프로젝트는 종종 신뢰성과 단순성을 위해이 모듈을 통합합니다.

로봇 공학 및 정밀 타이밍

로봇 공학에서 타이밍 정밀도는 동기화, 센서 조정 및 내비게이션과 같은 작업에 좋습니다.DS1307은 정확한 클럭 신호를 제공하여 로봇이 특정 간격으로 작업을 수행하고 작업에 대한 정확한 제어를 유지할 수 있도록합니다.자율 로봇, 드론 및 산업용 로봇 공학에서 일반적으로 센서 데이터 수집, 모터 제어 및 완벽한 타이밍으로 장애물 회피와 같은 작업을 예약하는 데 사용됩니다.

서버 및 분산 시스템

DS1307 RTC 모듈은 동기화 된 타이밍이 필요한 서버 및 분산 컴퓨팅 시스템을위한 안정적인 솔루션입니다.정확한 데이터 로깅을 지원하여 타임 스탬프가 여러 장치에서 일관되도록합니다.분산 시스템에서는 공유 시간 감각을 유지하여 서버 간의 작업을 조정하는 데 도움이됩니다.보안 시스템은 또한 정확한 시간 보관의 혜택을받습니다.

유틸리티 파워 미터

유틸리티 회사는 종종 에너지 소비 데이터의 정확한 청구 및 타임 스탬프를 보장하기 위해 DS1307을 전력계에 통합합니다.전기 사용이 발생하는 정확한 시간을 기록 함으로써이 전력계는 투명하고 신뢰할 수있는 에너지 사용 기록을 제공합니다.이는 청구가 피크 및 피크 전기 속도와 같이 당일 의존하는 영역에서 좋습니다.

게임 장치

최신 게임 콘솔 및 핸드 헬드 장치는 내부 시계 기능을 위해 DS1307을 활용합니다.이 모듈은 시계에 의존하는 시간 기반 기능, 예를 들어 시간 기반 기능을 사용할 수 있습니다.예를 들어, 낮 밤 사이클 또는 이벤트 트리거가있는 게임은 DS1307에 의존하여 게임 내 시간을 정확하게 추적하고 관리합니다.

GPS 장치 및 내비게이션 시스템

DS1307은 기능을 향상시키기 위해 GPS 장치 및 내비게이션 장치에서 사용됩니다.GPS 시스템에서는 정확한 위치를 계산하고 여러 위성의 신호 조정을 위해 시간 키핑이 필요합니다.DS1307은 이러한 장치가 정확한 타이밍을 유지하여 내비게이션 데이터의 품질과 신뢰성에 직접적인 영향을 미칩니다.

의료 기기

의료 기기는 종종 진단, 모니터링 및 환자 데이터의 정확한 타이밍에 의존합니다.인슐린 펌프, 심박수 모니터 및 휴대용 ECG 기계와 같은 장치는 DS1307을 통합하여 약물 일정, 지속적인 모니터링 또는 기록 된 건강 데이터에 대한 시간을 정확하게 추적합니다.신뢰성은 이러한 장치가 일관되게 작동하도록하여 환자 결과를 향상시킵니다.

스마트 홈 장치

Smart Home Ecosystem에서 DS1307 모듈은 온도 조절기, 조명 시스템 및 가정 보안 시스템과 같은 장치에서 자리를 찾습니다.이 장치는 특정 시간에 표시등을 켜거나 끄는 등 사전 프로그래밍 된 일정에서 작동 할 수 있습니다.정확한 타이밍은 이러한 시스템의 효율성과 유용성을 향상시킵니다.

환경 모니터링 시스템

온도, 습도 및 대기 질과 같은 조건을 모니터링하는 환경 센서는 정확한 시간 스탬프 판독 값을 위해 DS1307을 사용합니다.이 데이터는 시간이 지남에 따라 추세를 추적 해야하는 연구, 기후 연구 및 산업 응용 분야에 대한 이점이 있습니다.예를 들어, 농업 응용 분야에서는 토양 수분 또는 날씨 패턴을 모니터링하여 농민들이 시간과 역사적 데이터에 따라 정보에 입각 한 결정을 내릴 수 있습니다.

산업 자동화

공장 및 산업 공장에서 DS1307은 자동화 시스템에서 작업을 예약하고 조정하는 데 사용됩니다.컨베이어 벨트 또는 어셈블리 라인 로봇과 같은 동기화가 필요한 기계는 신뢰할 수있는 타이밍을 위해 DS1307에 따라 다릅니다.산업 환경에서의 사용은 생산 효율성을 향상시키고 운영이 정밀하게 수행되도록합니다.
