사이클로컨버터 설명: 작업 및 사용에 대한 간단한 가이드

이 기사에서는 사이클로컨버터가 무엇인지, DC 스테이지를 사용하지 않고 AC 전력을 한 주파수에서 다른 주파수로 직접 변환하는 방법에 대해 설명합니다.사이리스터와 스위칭 기술을 사용하여 파형을 제어하고 형성하는 방법을 포함하여 작동 방식을 이해하게 됩니다.이 기사에서는 주요 특성, 유형 및 주요 구성 요소도 다룹니다.마지막에는 사이클로컨버터가 어디에 사용되고 고전력 애플리케이션에서 왜 중요한지 알게 될 것입니다.

카탈로그

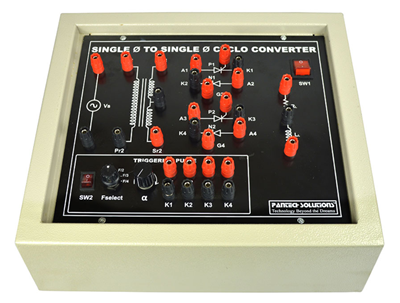

그림 1. 사이클로컨버터

사이클로컨버터란 무엇입니까?

사이클로컨버터는 중간 DC 링크를 사용하지 않고 입력 AC 공급 장치의 주파수를 변경하는 직접 AC-AC 전력 변환기입니다.고정 주파수 AC 전력을 특정 부하 요구 사항에 적합한 가변 주파수 AC 출력으로 변환합니다.이 유형의 변환기는 입력 파형을 직접 처리하여 더 낮거나 더 높은 주파수 출력을 생성합니다.사이클로컨버터는 부드럽고 연속적인 주파수 변화가 필요한 시스템에 널리 사용됩니다.효율적인 주파수 제어가 중요한 고전력 애플리케이션에 특히 유용합니다.사이클로컨버터의 주요 기능은 입력 전원과의 동기화를 유지하면서 원하는 주파수에서 제어된 AC 전원을 제공하는 것입니다.

사이클로컨버터의 특성

• 넓은 출력 주파수 범위

사이클로컨버터는 입력 주파수보다 낮거나 높은 출력 주파수를 생성할 수 있습니다.대부분의 실제 경우 출력 주파수는 상당히 낮으며 일반적으로 입력 주파수의 1/3 미만입니다.이러한 유연성을 통해 부하에 공급되는 AC 전원을 정밀하게 제어할 수 있습니다.조정 가능한 주파수 범위 덕분에 사이클로컨버터는 가변 속도 애플리케이션에 적합합니다.

• 비정현파 출력 파형

사이클로컨버터의 출력 파형은 순수한 사인파가 아니라 입력 파형의 분할된 부분으로 구성됩니다.이로 인해 고조파 성분이 포함된 파형 왜곡이 발생합니다.출력 파형의 품질은 제어 정확도와 스위칭 패턴에 따라 달라집니다.파형의 부드러움을 개선하려면 추가 필터링이 필요한 경우가 많습니다.

• 높은 고조파 함량

사이클로컨버터는 본질적으로 파형 성형으로 인해 상당한 고조파 왜곡을 생성합니다.이러한 고조파는 부하와 전원 공급 시스템 모두에 영향을 미칠 수 있습니다.고조파는 전기 장비의 추가 가열, 소음 및 효율성 감소로 이어질 수 있습니다.영향을 최소화하려면 적절한 시스템 설계가 필요합니다.

• 높은 전력 처리 능력

사이클로컨버터는 큰 전력 수준을 처리할 수 있으므로 중공업 애플리케이션에 적합합니다.이는 강력한 전력 변환이 필요한 메가와트 규모 시스템에 일반적으로 사용됩니다.이 설계는 높은 전류 및 전압 정격을 지원합니다.따라서 까다로운 전기 환경에서도 신뢰성이 높습니다.

• 직접 전력 변환

사이클로컨버터는 DC 중간 단계를 사용하지 않기 때문에 입력에서 출력으로 직접적인 에너지 전달을 제공합니다.이는 커패시터나 인덕터와 같은 부피가 큰 에너지 저장 부품의 필요성을 줄여줍니다.DC 링크가 없으면 시스템 설계의 특정 측면이 단순화됩니다.또한 효율적인 저주파 작동도 가능합니다.

사이클로컨버터 작동 원리

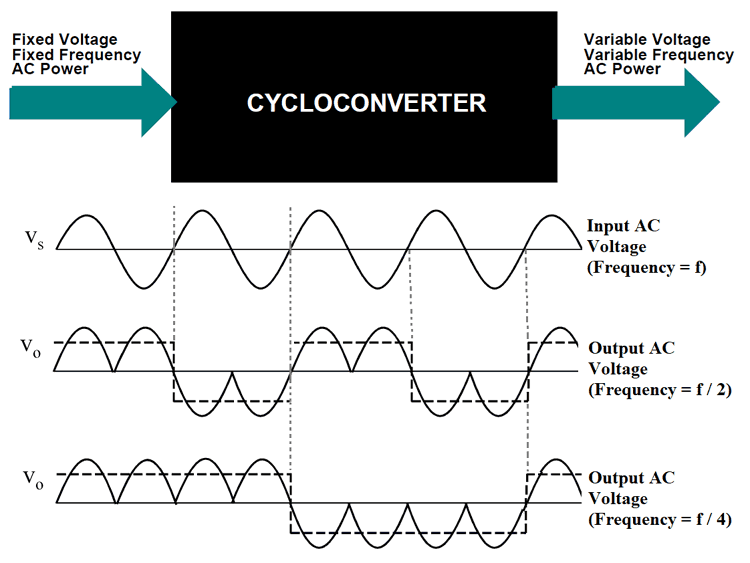

그림 2. 사이클로컨버터 작동 원리

1. 입력 AC 공급 처리: 사이클로컨버터는 변환을 위한 소스 파형 역할을 하는 고정 주파수 AC 입력 공급을 수신합니다.이 입력 파형은 순간적인 전압 극성을 결정하기 위해 지속적으로 모니터링됩니다.시스템은 출력 생성을 위해 이 파형의 특정 세그먼트를 추출할 준비를 합니다.입력 신호는 모든 스위칭 동작에 대한 기본 기준 역할을 합니다.이 프로세스 중에는 중간 DC 변환이 발생하지 않습니다.

2. 제어된 사이리스터 스위칭: 사이리스터는 전류가 회로를 통해 흐르는 시기를 제어하기 위해 정확한 점화 각도에서 트리거됩니다.이러한 발사 각도를 조정함으로써 변환기는 입력 파형의 특정 부분을 선택합니다.이 선택적 전도를 통해 특정 세그먼트만 출력으로 전달됩니다.스위칭 타이밍에 따라 유효 출력 주파수가 결정됩니다.안정적인 작동을 유지하려면 정확한 제어가 필요합니다.

3. 세그먼트 파형 선택: 사이클로컨버터는 전체 입력 파형을 전달하는 대신 서로 다른 사이클의 여러 세그먼트를 결합합니다.이러한 세그먼트는 서로 다른 주파수를 가진 새로운 파형을 형성하도록 배열됩니다.출력 신호를 구성하기 위해 양극 부분과 음극 부분이 교대로 선택됩니다.결과 파형은 원하는 AC 출력에 가깝습니다.이 프로세스는 계단형 또는 변조된 파형을 생성합니다.

4. 출력 주파수 형성: 출력 주파수는 하나의 출력 주기를 형성하는 데 사용되는 입력 주기 수에 따라 결정됩니다.예를 들어, 여러 입력 사이클을 결합하면 더 낮은 출력 주파수가 생성될 수 있습니다.변환기는 파형 주기를 효과적으로 늘리거나 압축합니다.이를 통해 전력 흐름을 방해하지 않고 원활한 주파수 변화가 가능합니다.출력은 입력 공급과 동기화된 상태를 유지합니다.

5. 연속 파형 생성: 사이클로컨버터는 안정적인 출력 파형을 유지하기 위해 선택 및 전환 프로세스를 지속적으로 반복합니다.출력 전압은 점화 순서에 따라 제어된 패턴을 따릅니다.이렇게 하면 부하가 필요한 주파수에서 일관된 AC 공급을 받을 수 있습니다.프로세스는 최소한의 지연으로 제 시간에 작동됩니다.안정성은 스위칭 장치의 정확한 타이밍과 조정에 따라 달라집니다.

사이클로컨버터의 유형

출력 주파수 기준

사이클로컨버터는 출력 주파수가 입력 주파수보다 높은지 낮은지에 따라 분류됩니다.

1. 승압 사이클로컨버터

승압 사이클로 컨버터는 입력 주파수보다 높은 출력 주파수를 생성하는 일종의 AC-AC 변환기입니다.입력 파형의 일부를 재배열하여 더 짧은 출력 주기를 형성함으로써 주파수를 높입니다.이 유형은 안정적인 고주파 출력을 달성하는 데 실질적인 제한이 있기 때문에 덜 일반적으로 사용됩니다.주파수가 증가함에 따라 출력 파형 품질이 더욱 왜곡됩니다.출력 주파수가 높을수록 제어 복잡성도 높아집니다.이러한 제약으로 인해 승압형 사이클로컨버터는 산업 시스템에 거의 적용되지 않습니다.주로 특수하거나 실험적인 목적으로 사용됩니다.

2. 강압 사이클로컨버터

강압 사이클로 컨버터는 입력 주파수보다 낮은 출력 주파수를 생성하는 컨버터입니다.이는 여러 입력 사이클을 결합하여 단일 출력 사이클을 형성함으로써 이를 달성합니다.이 유형은 안정적이고 제어 가능한 저주파 출력을 제공하므로 널리 사용됩니다.승압 구성에 비해 파형을 관리하기가 더 쉽습니다.강압 사이클로컨버터는 일반적으로 고전력 시스템에서 구현됩니다.가변 저속 제어가 필요한 애플리케이션에 안정적인 작동을 제공합니다.이로 인해 가장 실용적이고 널리 채택되는 유형이 되었습니다.

작동 모드 기준

사이클로컨버터는 또한 컨버터 그룹 사이에 전류가 흐르는 방식에 따라 분류됩니다.

1. 차단 모드 사이클로 컨버터

차단 모드 사이클로 컨버터는 한 번에 하나의 컨버터 그룹만 전도하는 유형입니다.이는 양성 그룹 또는 음성 그룹 중 하나가 활성화되지만 동시에 둘 다 활성화되지는 않음을 의미합니다.비활성 그룹은 순환 전류를 방지하기 위해 완전히 차단됩니다.이 접근 방식은 전체 회로 구조를 단순화합니다.이는 추가적인 전류 제한 구성요소의 필요성을 줄여줍니다.그룹 간 전환은 적절한 출력 형성을 유지하기 위해 신중하게 제어됩니다.차단 모드 작동은 간단한 구현으로 인해 일반적으로 사용됩니다.

2. 순환 전류 사이클로 컨버터

순환 전류 사이클로 컨버터는 두 컨버터 그룹이 동시에 작동할 수 있는 유형입니다.이를 통해 양극 그룹과 음극 그룹 사이에 전류가 순환할 수 있습니다.순환 전류를 제어하고 제한하기 위해 리액터가 사용됩니다.이 구성을 사용하면 전도 상태 간 전환이 더 원활해집니다.이는 부하에서 지속적인 전류 흐름을 유지하는 데 도움이 됩니다.시스템은 향상된 파형 연속성으로 작동합니다.순환 전류 유형은 안정적인 출력 성능이 필요한 애플리케이션에 사용됩니다.

사이클로컨버터 회로 및 구성요소

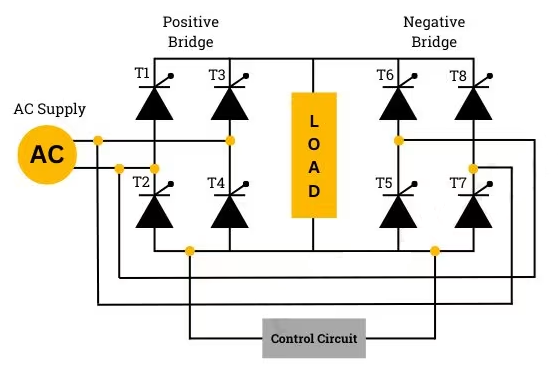

그림 3. 사이클로컨버터 회로

• 사이리스터(SCR)

이 회로는 제어된 스위칭을 위해 브리지 구성으로 배열된 여러 개의 사이리스터를 사용합니다.이러한 반도체 장치는 전류 흐름을 조절하는 제어 스위치 역할을 합니다.각 사이리스터는 특정 시간에 트리거되어 출력 파형을 형성합니다.이는 시스템의 높은 전압 및 전류 수준을 처리합니다.

• 포지티브 및 네거티브 컨버터 브리지

회로는 양극 변환기와 음극 변환기라는 두 가지 주요 브리지 그룹으로 구성됩니다.각 그룹은 출력 파형의 해당 부분을 생성하는 역할을 담당합니다.이러한 브리지는 모드에 따라 교대로 또는 동시에 작동합니다.이는 사이클로컨버터의 핵심 구조를 형성합니다.

• 제어 회로

제어 회로는 원하는 출력 주파수에 따라 사이리스터에 대한 점화 펄스를 생성합니다.이는 입력 공급 장치와의 정확한 타이밍 및 동기화를 보장합니다.제어 장치는 주어진 순간에 어떤 사이리스터가 작동하는지 결정합니다.안정적인 컨버터 동작을 유지하는데 핵심적인 역할을 합니다.

• AC 공급 입력

AC 입력은 변환을 위한 소스 전압을 제공합니다.출력 파형으로 직접 처리되는 에너지를 공급합니다.입력은 일반적으로 단상 또는 3상 AC 소스입니다.해당 주파수는 출력 생성을 위한 기준 역할을 합니다.

• 로드

부하는 사이클로컨버터의 출력에 연결되고 변환된 AC 전력을 수신합니다.애플리케이션에 따라 저항성, 유도성 또는 모터 기반일 수 있습니다.부하 특성은 전류 흐름과 시스템 성능에 영향을 미칩니다.적절한 매칭은 효율적인 운영을 보장합니다.

사이클로컨버터의 장점과 단점

사이클로컨버터의 장점

• DC 링크 없이 직접 AC-AC 변환

• 고전력 애플리케이션에 적합

• 부드러운 저주파 출력 제공

• 대규모 에너지 저장 구성 요소가 필요하지 않습니다.

• 고전류 부하 처리 가능

• 지속적인 주파수 제어가 가능합니다.

사이클로컨버터의 한계

• 출력 시 높은 고조파 왜곡

• 복잡한 제어 및 스위칭 요구 사항

• 실제로 제한된 출력 주파수 범위

• 크고 부피가 큰 구성요소가 필요함

• 일부 조건에서는 역률이 좋지 않음

• 시스템 비용 및 복잡성 증가

사이클로컨버터의 응용

1. 산업용 모터 드라이브

사이클로컨버터는 일반적으로 산업 환경에서 대형 AC 모터를 제어하는 데 사용됩니다.모터 속도를 조절하기 위해 조정 가능한 주파수 출력을 제공합니다.이를 통해 다양한 부하 조건에서도 원활한 작동이 가능합니다.이는 정밀한 속도 제어가 필요한 공정에서 중요합니다.

2. 전기 견인 시스템

철도 시스템에서는 사이클로컨버터가 견인 모터를 구동하는 데 사용됩니다.이를 통해 모터 속도와 토크를 효율적으로 제어할 수 있습니다.이를 통해 가속 및 제동 성능이 향상됩니다.그들은 전기 기관차 및 지하철 시스템에 널리 사용됩니다.

3.시멘트 및 철강 공장

시멘트 및 철강 생산과 같은 중공업에서는 사이클로컨버터를 사용합니다. 대형 회전 기계용.이러한 시스템에는 안정적인 저속이 필요합니다. 높은 부하에서 작동.사이클로컨버터는 안정적인 성능을 보장합니다. 가혹한 조건에서.이는 지속적인 산업 프로세스를 지원합니다.

4. 선박 추진 시스템

사이클로컨버터는 해양 응용 분야에서 추진 모터를 제어하는 데 사용됩니다.효율적인 속도 제어를 위해 가변 주파수 전력을 제공합니다.이는 연료 효율성과 기동성을 향상시킵니다.대형 선박 및 해양 선박에 적합합니다.

5. 압연기

압연기는 사이클로컨버터를 사용하여 롤러의 속도를 제어합니다.이를 통해 일관된 재료 가공과 제품 품질이 보장됩니다.이 시스템을 사용하면 롤링 속도를 정밀하게 조정할 수 있습니다.높은 토크, 저속 작동을 지원합니다.

6. 광산 장비

광산 작업에서 사이클로컨버터는 분쇄기 및 컨베이어와 같은 중장비를 구동하는 데 사용됩니다.극한의 작업 조건에서도 안정적인 전력을 제공합니다.이를 통해 지속적인 운영과 생산성이 보장됩니다.이는 고전력의 견고한 애플리케이션에 이상적입니다.

사이클로컨버터와 인버터

측면	사이클로컨버터	인버터
전환 유형	직접 AC-AC (단단변환)	DC-AC (2단: 정류기 + 인버터)
중급 무대	DC 링크 없음(0V DC 버스)	DC링크 일반적으로 300~800V(LV) 또는 >1kV(HV)
빈도 제어	출력 ≒ 0~30Hz (일반적으로 ≤ 0.3 × 입력 주파수)	출력 ≒ 0–400 Hz(산업용), 드라이브에서 최대 kHz
출력 주파수 범위	제한됨 입력 주파수의 ~10~30%	0Hz ~ 수 100Hz(또는 그 이상)
파형 품질	일반적으로 THD 20~40%	일반적으로 THD <5% with PWM and filtering
고조파 내용	지배적 저차 고조파(5차, 7차 등)	고주파 고조파(필터링이 더 쉬움)
효율성	~85~92% (저주파수 동작에 최적화)	~90~98% 토폴로지 및 부하에 따라 다름
전력 수준	일반적으로 1MW >50MW 시스템까지	<1kW부터 다중 MW 시스템
제어 복잡성	높음(위상 여러 사이리스터로 제어)	보통 (PWM 기반 디지털 제어)
크기	큰 설치 공간 변압기/리액터로 인해	컴팩트한 고주파 스위칭
스위칭 장치	SCR (사이리스터), 라인 정류	IGBT/MOSFET, 자가 정류
응답 속도	느림 (라인 주파수에 따라 다름, 수십 ms)	빠르게 (마이크로초 ~ 밀리초)
입력 전원 요인	일반적으로 낮음 (0.5~0.8 지연)	높음(0.9–0.99 제어 기술 사용)
전형적인 응용	대형 동기 모터, 압연기, 트랙션	VFD, 재생 가능 에너지, UPS, EV 드라이브

결론

사이클로컨버터는 직접 AC-AC 주파수 변환 기능을 제공하므로 출력 주파수의 정확하고 지속적인 제어가 필요한 고전력 애플리케이션에 매우 적합합니다.이들의 작동은 사이리스터 및 컨버터 브리지와 같은 주요 구성 요소가 지원하는 제어된 스위칭 및 파형 분할에 의존합니다.효율적인 저주파 출력 및 높은 전력 처리와 같은 이점을 제공하는 동시에 고조파 왜곡 및 복잡한 제어 요구 사항과 같은 과제도 제시합니다.
