자동차 소유자를 위한 크랭크축 위치 센서 가이드

자동차가 달릴 때마다 많은 센서에 의존하게 되는데, 크랭크샤프트 위치 센서는 백그라운드에서 조용하게 작동하는 핵심 센서 중 하나입니다.엔진 회전 방식을 추적하여 타이밍이 정확하게 유지되고 동력 전달이 원활하게 느껴집니다.이 센서가 제대로 작동하면 시동이 정상적으로 걸리고 가속이 예상대로 반응하며 엔진이 고르게 작동합니다.작동 방식, 사용되는 다양한 유형, 실패 시 발생하는 상황을 이해하면 기술 언어에 얽매이지 않고 엔진 동작을 이해하는 데 도움이 됩니다.

카탈로그

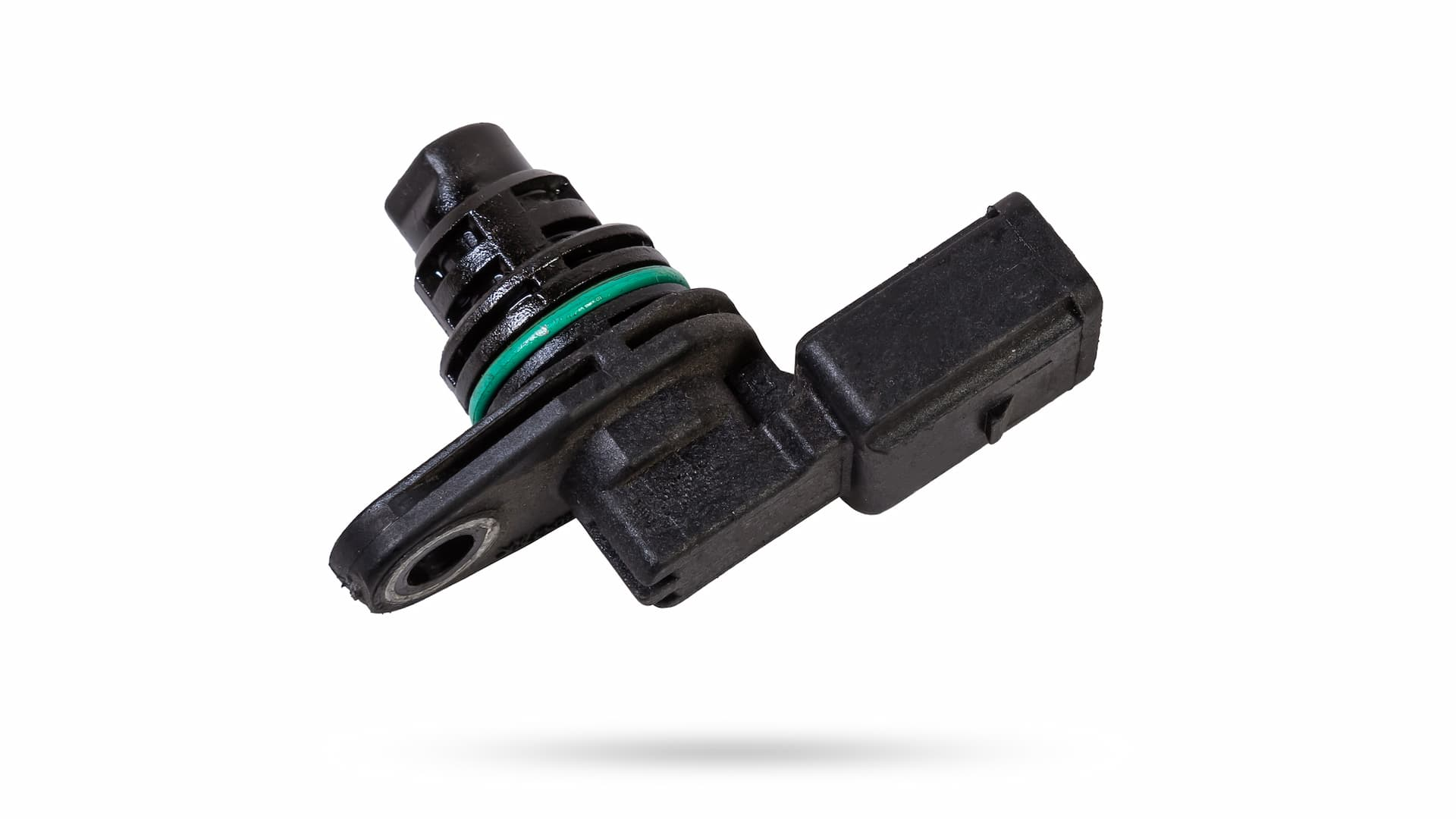

그림 1. 크랭크샤프트 위치 센서

크랭크축 위치 센서란?

크랭크샤프트 위치 센서는 내연기관에서 크랭크샤프트의 위치와 회전 속도를 감지하는 데 사용되는 전자 센서입니다.크랭크샤프트 가까이에 장착되어 엔진이 작동할 때 움직임을 직접 감지할 수 있습니다.

크랭크샤프트가 회전하면 센서는 위치와 속도를 모두 반영하는 전기 신호를 생성합니다.이 신호는 엔진 작동 중 언제든지 크랭크샤프트의 움직임을 정확하게 표현하여 엔진 감지 시스템에 대한 신뢰할 수 있는 기준을 형성합니다.

크랭크샤프트 위치 센서는 기본적인 엔진 동작을 측정하기 때문에 기본 엔진 입력 센서로 분류됩니다.그 기능은 크랭크샤프트 움직임을 감지하고 보고하며 엔진 시스템 내에서 기본 참조 역할을 하는 정확한 위치 및 속도 데이터를 제공하는 것으로 제한됩니다.

크랭크축 위치 센서의 작동 원리

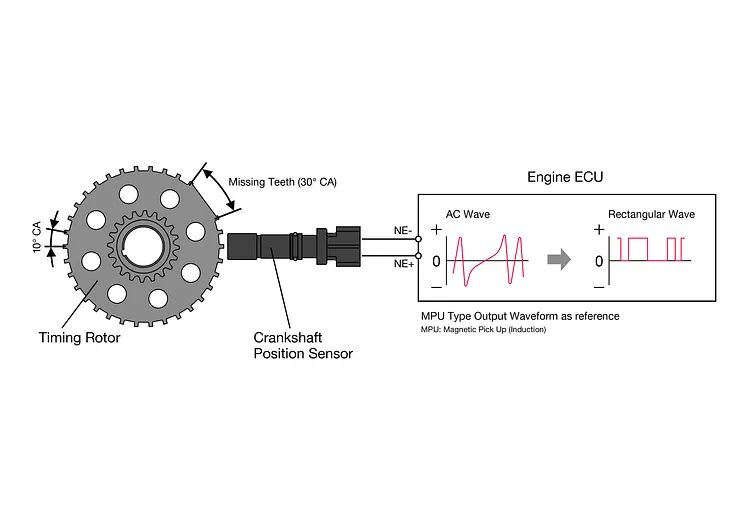

그림 2. 크랭크축 위치 센서 작동 원리

크랭크샤프트 위치 센서는 크랭크샤프트의 회전 움직임을 감지하고 이 모션을 전기 신호로 변환합니다.이는 크랭크샤프트에 부착된 타이밍 로터 가까이에 장착되어 회전하는 동안 로터 톱니가 지나가는 변화를 감지할 수 있습니다.

이러한 변화는 크랭크샤프트의 속도와 각도 위치를 나타내는 반복 신호 패턴을 생성합니다.로터의 톱니가 없거나 서로 다른 간격으로 형성된 고정 기준점은 각 회전 내의 특정 위치를 식별합니다.이 기준을 사용하면 회전이 계속됨에 따라 크랭크샤프트 움직임을 정확하게 추적할 수 있습니다.

엔진 제어 장치는 이 신호를 타이밍 기준으로 사용합니다.펄스의 간격과 주파수를 측정하여 엔진 속도를 결정하고 정확한 점화 및 연료 분사 타이밍을 설정합니다.또한 동일한 신호를 통해 회전 일관성을 모니터링할 수 있습니다. 여기서 사이클 간의 작은 속도 변화는 연소 동작의 차이를 나타내며 안정적인 엔진 작동을 지원합니다.

크랭크축 위치 센서의 유형

홀 효과 크랭크축 위치 센서

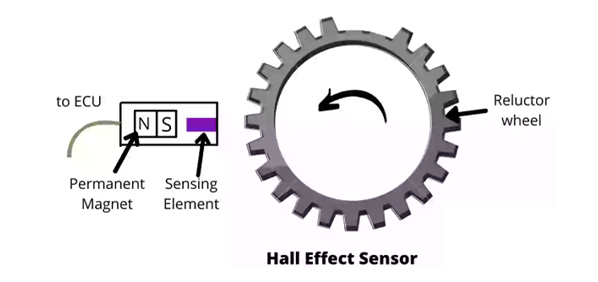

그림 3. 홀 효과 크랭크샤프트 위치 센서

홀 효과 크랭크샤프트 위치 센서는 자기장과 고체 감지 요소를 사용하여 작동합니다.여기에는 차량의 외부 전원 공급이 필요한 영구 자석과 전자 감지 구성 요소가 포함되어 있습니다.크랭크샤프트에 부착된 톱니형 로터가 센서를 통과할 때 자기장의 변화가 감지 요소에 의해 감지됩니다.

이러한 변화는 전압 레벨이 명확하게 정의된 디지털 신호로 변환됩니다.신호는 다양한 속도 범위에서 일관되게 유지되므로 엔진 시동 중과 같이 낮은 회전 속도에서도 정확한 위치 정보를 사용할 수 있습니다.이러한 특성으로 인해 홀 효과 센서는 안정적이고 정확한 위치 신호가 필요한 엔진에 적합합니다.

자전기 크랭크축 위치 센서

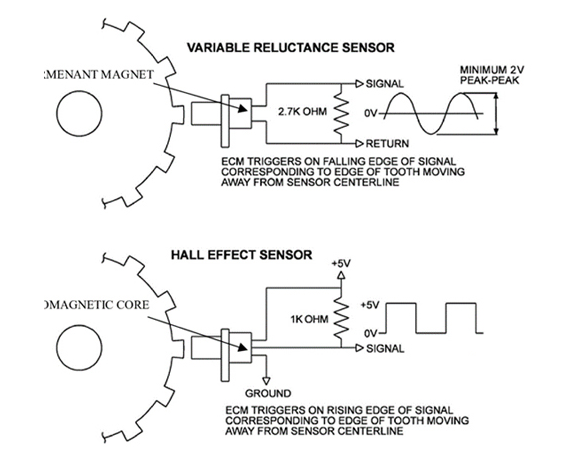

그림 4. 자기전기 크랭크축 위치 센서

가변 자기저항 센서라고도 불리는 자기전기 크랭크샤프트 위치 센서는 전자기 유도를 통해 신호를 생성합니다.영구 자석과 자기 코어에 감겨진 코일로 구성되며 외부 전원 공급 없이 작동합니다.

로터 톱니가 센서를 지나 움직일 때 자기장의 변화는 코일에 교류 전압 신호를 유도합니다.신호 강도는 크랭크샤프트 속도에 따라 달라지며 회전 속도가 증가함에 따라 증가합니다.단순한 구조와 자체 동력 작동으로 인해 이 센서 유형은 설계 단순성이 주요 고려 사항인 엔진 시스템에 일반적으로 사용됩니다.

불량한 크랭크축 위치 센서의 증상

그림 5. 잘못된 크랭크축 위치 센서

크랭크샤프트 위치 센서가 고장나거나 잘못된 신호를 생성하면 엔진 제어 시스템은 더 이상 크랭크샤프트 이동에 대한 정확한 정보를 수신하지 못합니다.신뢰할 수 있는 타이밍 데이터의 손실은 정상적인 엔진 작동을 방해하고 차량 작동 방식에 눈에 띄는 변화를 가져옵니다.

가장 흔한 증상 중 하나는 엔진 시동이 어렵거나 전혀 시동이 걸리지 않는 상태입니다.신뢰할 수 있는 위치 신호가 없으면 엔진 제어 장치가 적절한 점화 및 연료 타이밍을 설정할 수 없어 정상적인 시동이 불가능해집니다.

작동 중 엔진 정지는 또 다른 빈번한 신호입니다.제어 시스템이 크랭크샤프트 기준을 상실하면 공회전 또는 주행 중에 엔진이 예기치 않게 꺼질 수 있습니다.어떤 경우에는 잠시 멈춘 후 엔진이 다시 시작될 수 있지만 실속 현상이 다시 발생합니다.

센서가 고장나면 불안정한 공회전 및 거친 엔진 작동이 발생할 수도 있습니다.일관되지 않은 신호는 연소 타이밍을 방해하여 특히 저속이나 가벼운 주행 조건에서 진동, 불균일한 엔진 속도 또는 정체를 초래합니다.

엔진 출력이 감소하고 가속력이 저하될 수도 있습니다.타이밍 조정이 더 이상 정확하지 않으면 엔진 반응이 느려지고 전반적인 성능이 저하됩니다. 이는 원활한 엔진 작동을 위한 안정적인 크랭크축 위치 신호의 중요성을 반영합니다.

크랭크축 위치 센서 고장의 원인

크랭크샤프트 위치 센서는 까다로운 엔진 환경에서 작동하므로 시간이 지남에 따라 점진적인 마모가 불가피합니다.고온에 지속적으로 노출되고 가열 및 냉각 주기가 반복되면 내부 구성 요소와 절연이 약화될 수 있으므로 열 응력은 일반적인 요인입니다.

엔진 진동도 고장의 원인이 됩니다.지속적인 기계적 움직임으로 인해 내부 연결이 느슨해지거나 센서 하우징 내에 작은 구조적 결함이 생겨 신호 안정성에 영향을 줄 수 있습니다.

오일 오염은 또 다른 빈번한 원인입니다.누출된 엔진 오일은 센서 본체나 커넥터에 닿아 전기 전도성을 방해하거나 민감한 내부 요소를 손상시킬 수 있습니다.

배선 및 커넥터 문제로 인해 센서 작동이 중단될 수도 있습니다.마모된 와이어, 부식된 단자 또는 느슨한 연결로 인해 신호 경로가 중단되어 센서 자체가 계속 작동하는 경우에도 일관되지 않거나 잘못된 판독값이 생성됩니다.

시간이 지남에 따라 자연적인 노화로 인해 신뢰성이 더욱 저하됩니다.내부 재료가 저하됨에 따라 일관되고 정확한 신호를 생성하는 센서의 능력이 점차 저하되어 고장 가능성이 높아집니다.

크랭크축 위치 센서 오류 코드(P0335, P0336)

P0335: 크랭크축 위치 센서 회로 오류

P0335 코드는 엔진 제어 모듈이 크랭크 샤프트 위치 센서로부터 유효한 신호를 수신하지 않음을 나타냅니다.신호가 누락되거나 중단되거나 읽을 수 없게 되어 제어 시스템이 크랭크샤프트 이동을 확인하고 신뢰할 수 있는 타이밍 참조를 설정하지 못할 수 있습니다.

이 상태는 일반적으로 배선 손상, 커넥터 문제, 내부 센서 오류 또는 신호가 제어 모듈에 도달하지 못하게 하는 기타 중단과 관련이 있습니다.

P0336: 크랭크축 위치 센서 범위 또는 성능 오류

P0336 코드는 크랭크축 위치 센서 신호가 있지만 예상 타이밍 또는 값 범위 내에 속하지 않음을 나타냅니다.이 경우 신호는 감지되지만 패턴이 정상적인 작동 조건과 일치하지 않습니다.

이러한 유형의 결함은 완전한 신호 손실이 아닌 성능 또는 동기화 문제를 가리키며, 이는 제어 모듈이 엔진 작동 중에 크랭크샤프트 위치를 얼마나 정확하게 추적할 수 있는지에 영향을 미칩니다.

크랭크샤프트와 캠샤프트 위치 센서의 관계

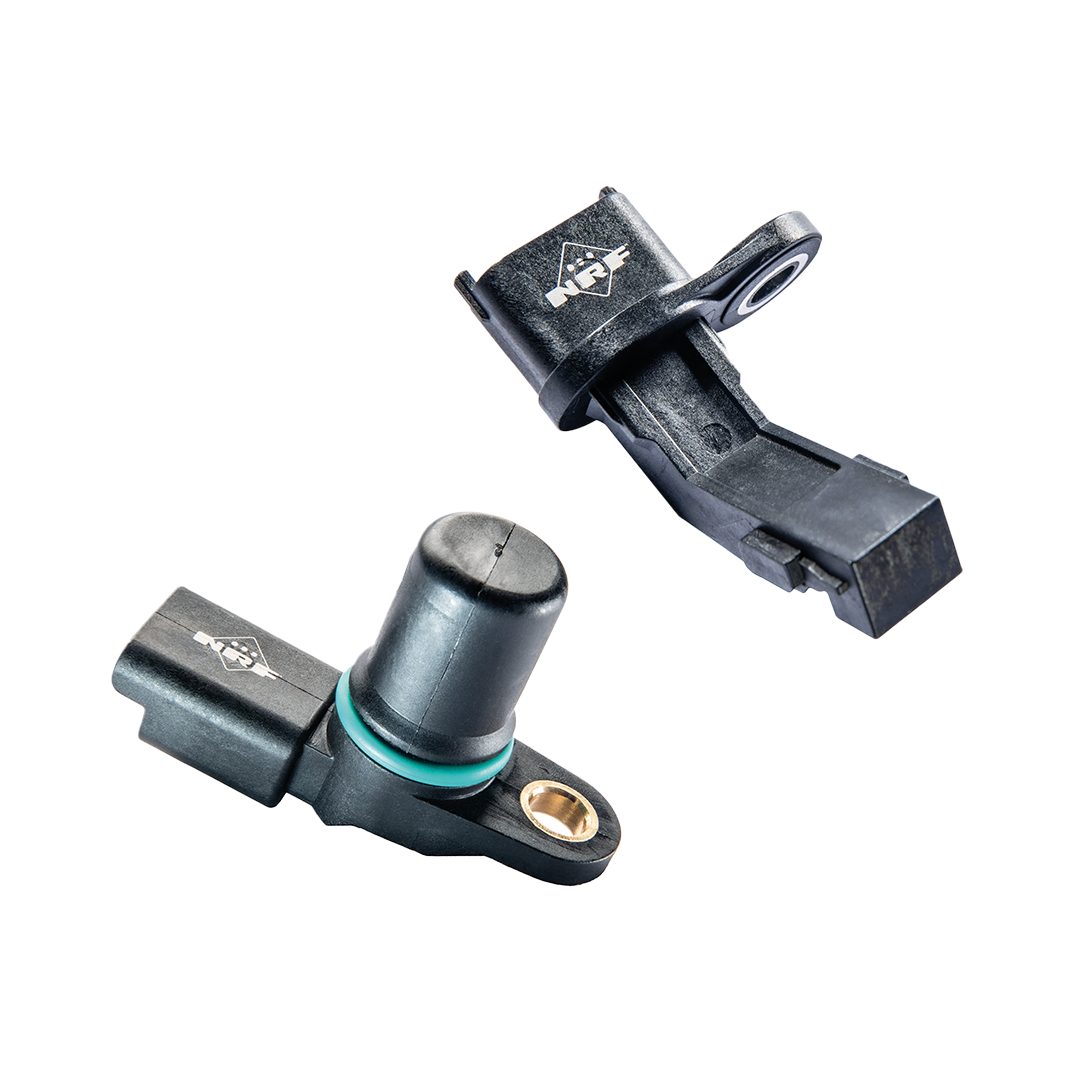

그림 6. 크랭크샤프트 및 캠샤프트 위치 센서

크랭크샤프트 위치 센서와 캠샤프트 위치 센서는 함께 작동하여 엔진 회전에 대한 동기화된 정보를 제공합니다.각 센서는 서로 다른 회전 구성 요소를 모니터링하고 해당 신호를 함께 평가하여 정확한 엔진 타이밍을 설정합니다.

크랭크샤프트 위치 센서는 엔진 속도와 기본 회전 위치를 반영하여 전체 크랭크샤프트 회전에 대한 데이터를 제공하는 반면, 캠샤프트 위치 센서는 캠샤프트 움직임을 추적하여 밸브 위치를 나타냅니다.크랭크샤프트 신호 자체로는 어떤 실린더가 특정 스트로크에 있는지 식별할 수 없으므로 캠샤프트 신호가 누락된 참조를 제공합니다.

두 신호를 비교함으로써 엔진 제어 모듈은 실린더 위치와 점화 순서를 결정하여 각 실린더의 점화 시기와 연료 분사를 정밀하게 조정할 수 있습니다.이 결합된 입력은 엔진 동기화를 유지하여 기계적 움직임과 연소 이벤트가 엔진 작동 전반에 걸쳐 정확하게 정렬되도록 보장합니다.

엔진 제어에서 크랭크축 위치 센서의 중요성

크랭크샤프트 위치 센서는 조화로운 엔진 작동을 위한 신뢰할 수 있는 타이밍 기준을 제공하기 때문에 최신 엔진 제어에 필수적입니다.정확한 크랭크샤프트 위치 및 속도 데이터를 통해 제어 시스템은 연소 이벤트를 정밀하게 관리하여 효율적이고 안정적인 엔진 성능을 지원합니다.

이 센서를 기반으로 한 정확한 타이밍은 엔진이 연료를 효과적으로 사용하는 데 도움이 됩니다.적절한 순간에 점화와 연료 공급이 이루어지면 엔진은 낭비되는 에너지를 줄이고 원활하게 작동하며 다양한 주행 조건에서도 일관된 작동을 유지합니다.

센서는 배출 제어에서도 중요한 역할을 합니다.정확한 타이밍은 보다 완전한 연소를 지원하여 연소되지 않은 연료를 줄이고 유해한 배기가스 배출을 제한합니다.이러한 일관성은 배출 요구 사항을 충족하는 데 중요합니다.

크랭크샤프트 위치 데이터는 엔진 진단과 장기적인 신뢰성을 더욱 지원합니다.안정적인 기준 신호를 통해 제어 시스템은 엔진 동작을 정확하게 모니터링하고 불규칙한 작동을 식별하여 시간이 지나도 신뢰할 수 있는 성능을 유지할 수 있습니다.

결론

크랭크샤프트 위치 센서는 운전 중 엔진이 시동, 작동 및 반응하는 방식에서 핵심적인 역할을 합니다.이는 연료 공급 및 점화가 엔진 움직임과 적절하게 일치하도록 하는 타이밍 정보를 제공합니다.다양한 센서 설계는 다양한 방식으로 이를 달성하지만 모두 안정적인 엔진 작동이라는 동일한 목표를 지원합니다.센서가 고장나기 시작하면 엔진은 쉽게 알아차릴 수 있는 명확한 경고 신호를 표시하는 경우가 많습니다.기능, 유형, 일반적인 문제 및 오류 코드를 이해함으로써 현대 엔진이 일상적인 사용 중에 정확성과 신뢰성을 유지하는 방법을 보다 명확하게 이해할 수 있습니다.
