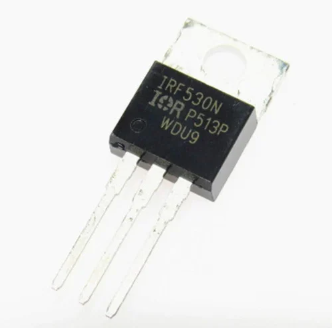

IRF530N MOSFET에 대한 포괄적 인 가이드

N- 채널 파워 MOSFET 중 눈에 띄는 IRF530N은 강력한 설계와 효율적인 성능으로 인해 전원 관리 응용 프로그램에 탁월합니다.TO220AB 패키지로 싸우는이 구성 요소는 모터 컨트롤러에서 전원 공급 장치 및 그 너머에 이르기까지 다양한 전기 및 전자 시스템에서 광범위한 사용을 발견합니다.이 기사는 IRF530N의 사양, 핀 구성 및 실제 애플리케이션에 깊이 파고 들어 작동 강점과 고유 한 특성에 대한 통찰력을 제공합니다.높은 전류 및 전압을 효율적으로 처리 할 수있는 능력을 갖춘 IRF530N은 회로 성능을 최적화하고 현대 전자 제품에서 신뢰할 수있는 전력 관리를 달성하는 데 선호되는 선택입니다.

목록

IRF530N 개요

그만큼 IRF530N NCHANNEL POWER MOSFET은 TO220AB 리드 패키지로 둘러싸여 있으며 다양한 부문의 다양한 응용 프로그램에 적합합니다.고급 실리콘 기술을 활용하여 IR 전력 MOSFET 시리즈에 속하며 DC 모터 제어, 인버터, SMP (Switch-Mode Power Supplies), 번개 시스템, 스위치 및 배터리 구동 장치 등 다양한 요구 사항을 충족합니다.표준화 된 발자국으로 통일 된 표면 마운트 및 통과 구멍 구성 중에서 선택할 수 있습니다.

IRF530N의 아키텍처는 전력 전자 제품의 기본 기준, 기본 기준을 제공하는 데 중점을 둡니다.지속적인 성능에 맞게 맞춤화 된 것은 전력 손실을 줄이고 열 조건을 관리하는 데 상당한 역할을합니다.IRF530N을 통합 할 때 종종 풍부한 경험에서 나오는 실무자들은 열 제약으로 스위치 속도의 균형을 유지하여 시스템 안정성을 보호하는 동안 성능을 향상시키는 복잡성을 탐색합니다.

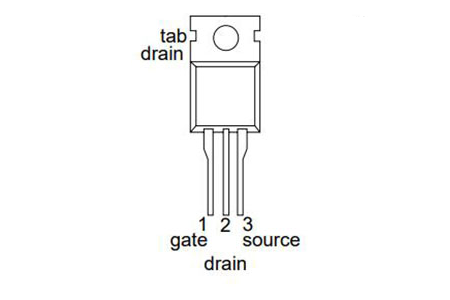

핀 레이아웃 및 구성

핀 번호	설명
1	문
2	물을 빼다
3	원천
꼬리표	물을 빼다

CAD 모델

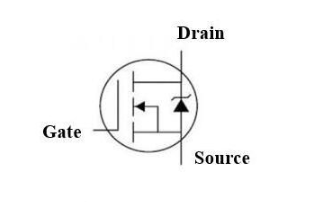

상징

발자국

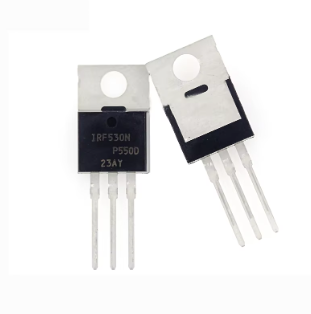

3D 모델

기술적 인 세부 사항

NXP USA Inc.의 기술 사양 및 속성 IRF530N, 127 MOSFET.

유형	매개 변수
장착 유형	구멍을 통해
패키지 / 케이스	TO-220-3
표면 마운트	아니요
트랜지스터 요소 재료	규소
전류 - 연속 드레인 (ID) @ 25 ℃	17A TC
구동 전압 (최대 RDS 켜짐, 최소 RDS)	10V
요소 수	1
전력 소실 (최대)	79W TC
작동 온도	-55 ° C ~ 175 ° C TJ
포장	튜브
시리즈	Trenchmos ™
게시	1999
JESD-609 코드	E3
부품 상태	쓸모없는
수분 감도 수준 (MSL)	1 (무제한)
종료 수	3
ECCN 코드	귀 99
터미널 마감	무광택 주석 (SN)
터미널 위치	하나의
피크 리플 로우 온도 (셀)	지정되지 않았습니다
준수 코드에 도달하십시오	알려지지 않은
Time @ Peak Reflow 온도 용량 (S)	지정되지 않았습니다
핀 수	3
JESD-30 코드	R-PSFM-T3
자격 상태	자격이 없습니다
구성	내장 다이오드가있는 싱글
작동 모드	향상 모드
케이스 연결	물을 빼다
FET 유형	n 채널
트랜지스터 응용 프로그램	전환
rds on (max) @ id, vgs	110mΩ @ 9a, 10V
vgs (th) (max) @ id	4V @ 1MA
입력 커패시턴스 (CISS) (max) @ vds	633pf @ 25v
게이트 충전 (QG) (Max) @ Vgs	40NC @ 10V
소스 전압 (VDS)으로 배수	100V
VGS (Max)	± 20V
JEDEC-95 코드	TO-220AB
배수 current-max (abs) (id)	17a
저항 함에서 배수 소스	0.11Ω
펄스 드레인 전류-함량 (IDM)	68a
DS 파괴 전압-	100V
눈사태 에너지 등급 (EA)	150mj
ROHS 상태	ROHS3 준수

특징

특징	설명
평면 세포 구조	넓은 안전 운영 지역 (SOA)
광범위한 가용성	배포 파트너에 최적화되었습니다
제품 자격	Jedec 표준에 따라 자격이 있습니다
전환 최적화	아래의 응용 프로그램을 위해 설계되었습니다 <100kHz
패키지 유형	산업 표준 통계 구멍 파워 패키지
현재 등급	고전류 등급

장점

인상적인 장수와 신뢰성

IRF530N MOSFET은 도전적인 환경을 견딜 수있는 능력으로 유명하며 신뢰성과 연장 된 수명을 요구하는 응용 분야에서 번성합니다.지속적인 성능과 제품 내구성을 추구하고 종종이 구성 요소에 끌릴 수 있습니다.다양한 시스템에서 이러한 품질은 유지 보수 노력을 최소화하여 운영 중단을 줄이고보다 안정적인 워크 플로우를 촉진하는 데 도움이됩니다.

광범위한 글로벌 접근성

IRF530N의 주목할만한 특징은 광범위한 시장 존재로 전 세계적 으로이 구성 요소에 일관된 액세스를 제공하는 것입니다.이 접근성은 여러 프로젝트에 통합하여 특정 전자 부품을 획득 할 때 발생하는 일반적인 지연을 완화하는 데 도움이됩니다.이 글로벌 도달 범위를 통해 비즈니스는 생산 타임 라인에 밀접하게 준수하여 프로젝트 관리를 향상시키고 적시에 제공 할 수 있습니다.

유연성과 적응성

IRF530N의 비슷한 장치와 적응성은 구성 요소 대체 또는 업데이트 중에 유용한 설계 유연성을 제공하여 공급망 불확실성의 영향을 줄입니다.고전류 응용 프로그램을 처리하는 데 대부분 능숙하여 전원 공급 장치 및 모터 제어와 같은 영역에서 귀중한 자산이됩니다.이는 기술 시스템의 효율성과 환경 지속 가능성을 향상시켜 우수한 전기 성능 및 에너지 관리로 해석됩니다.

저주파 컨텍스트에서 우수한 운영

IRF530N MOSFET은 저주파 시나리오에서 빛을 발하며 주파수 정밀도가 덜 우려되는 특수 응용 프로그램에 유리합니다.오디오 증폭 및 전력 조절 시스템에서의 사용은 그 중요성을 강조하여 저주파 성능의 안정성을 제공합니다.IRF530N을 통합하여 더 높은 구경의 출력 품질과 일관성을 달성하여 귀하의 관점에서 강력한 만족도와 신뢰성을 보장 할 수 있습니다.

응용 프로그램

IRF530N MOSFET은 특히 DC-DC 변환 및 스위치 모드 전원 공급 장치와 같은 영역에서 전자 회로에서 중요한 역할을합니다.이러한 응용 프로그램은 고속 스위칭 작업을 관리하고 전력 흐름을 조절하는 데 능숙 함을 강조합니다.

DC-DC 변환

DC-DC 컨버터는 많은 전자 장치의 백본 역할을하므로 다양한 운영 요구에 맞게 필요한 전압 조정을 가능하게합니다.IRF530N은 벅, 부스트 및 벅 부스트 구성이 탁월하여 적응성을 보여줍니다.면밀한 검토를 통해 휴대용 전자 제품의 활발한 측면 인 전력 소비를 최적화하는 데있어서의 능력이 나타납니다.예를 들어, 전압 조절기 모듈 내에서 구현되면 IRF530N은 최소한의 에너지 소산으로 정확한 전압 제어를 용이하게하여 모바일 장치의 배터리 수명을 향상시킵니다.

스위치 모드 전원 공급 장치

SMP (Switched-Mode 전원 공급 장치)의 세계에서 IRF530N과 같은 MOSFET은 전력을 효율적으로 변환하는 데있어 핵심입니다.낮은 현장 저항과 빠른 스위칭 능력을 갖춘 IRF530N은 열 출력을 최소화하여 소형 및 열에 민감한 환경의 효율을 최적화합니다.산업 응용 분야의 증거에 따르면 전력 요구 사항이 역동적 인 시나리오에서 IRF530N은 운영 지출을 낮추고 전력 시스템의 신뢰성을 강화하여 다양한 전기 부하에서 일관된 성능을 보장 할 수 있습니다.

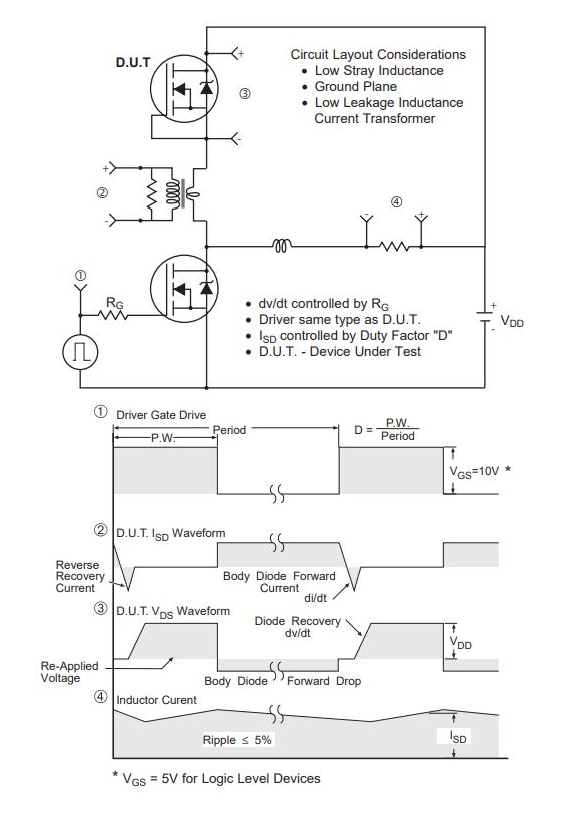

전기 회로 검사

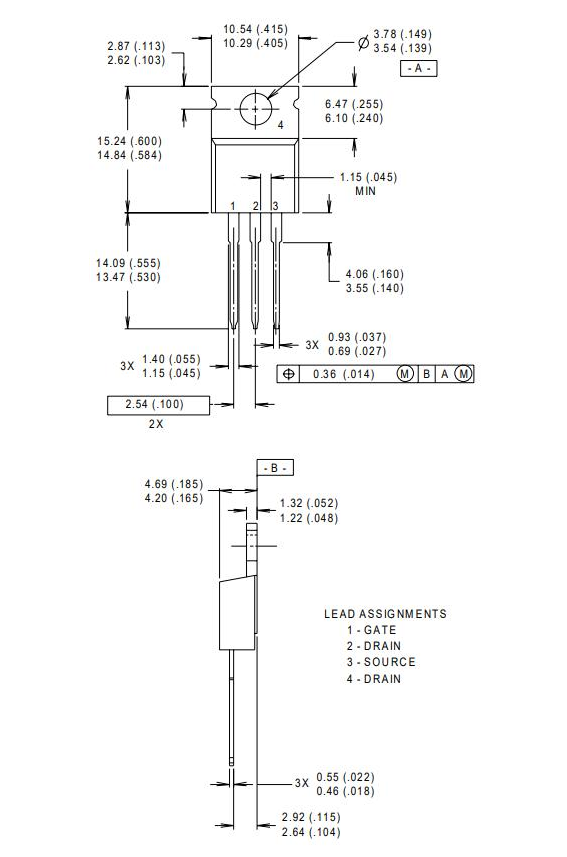

패키지 치수

제조업체

NXP 반도체는 안전한 연결 솔루션을 형성하는 데있어 선도적 인 힘을 보여 주며, 일상 생활의 단순성과 안전성을 미묘하게 향상시키고 안심시키는 기술을 적절하게 발전시킵니다.NXP는 혁신과 심층 산업 지식의 교차점에 뿌리를 둔 오늘날의 기술 환경의 복잡한 지배를 통해 60 년간의 통찰력을 사용하여 능숙하게 조종합니다.35 개 이상의 국가에서 운영되는이 회사는 45,000 명의 전용 전문가의 재능을 활용하여 각각 활기차고 풍부한 조직의 직물에 기여합니다.2015 년 12 월 NXP의 비즈니스 포트폴리오에 Freescale 반도체를 추가 한 것은 전술적 인 개발로 기술력을 크게 확대했습니다.이 합병은 NXP가 특히 자동차, 소비자 및 산업 기술 영역에 대한 숙련도를 정제하는 데 광범위한 전문 지식을 통합 할 수 있도록 허용했습니다.이 퓨전은 다양한 기술적 이해를 결합하여 경쟁력을 유지하는 데 역동적 인 역할을하는 더 큰 산업 패턴을 반영합니다.
