74LS74 듀얼 D 플립 플롭에 대한 포괄적 인 안내서

이 기사에서는 순차적 논리 시스템의 핵심 구성 요소 인 74LS74 D Flip-Flop을 살펴 봅니다.IC의 굵은 기능, 핀 구성, 운영 특성 및 디지털 전자 제품의 다양한 응용 프로그램을 강조합니다.데이터 저장, 동기화 및 고급 시스템 설계에서의 역할에 대한 통찰력을 얻게됩니다.

목록

74LS74 D- 타입 플립 플롭의 개요

그만큼 74LS74 이중 에지 트리거 된 D- 타입 플립 플롭 인 통합 회로는 디지털 전자 프레임 워크 내에서 데이터를 유지하고 변경하는 데 탁월합니다.CMOS, TTL 및 NMOS와 같은 다양한 회로와 완벽하게 통합하여 다양한 전자 환경에 적합성을 반영하여 적응성을 보여줍니다.Flip-Flop의 설계를 통해 입력 사전 설정 조건이 낮은 동안 캡처 된 논리 레벨을 기반으로 출력을 조정하여 입력 신호 분석 및 응답 능력을 보여줍니다.

이 플립 플롭은 클록 사이클 단계 전체에서 D 입력을 압수하고 유지합니다.특히 각 클록 펄스의 정확한 양의 가장자리에서 상태를 보존합니다.이 캡처의 정밀도는 타이밍이 시스템 성능을 향상시키는 동기 시스템에서 소중히 여겨집니다.이 신뢰할 수있는 데이터 캡처는 타이밍 또는 주파수 애플리케이션에서 정밀 도구에 필요한 정확도와 유사하며, 이는 흔들리지 않는 일관성이 필요합니다.

매크로 척도에서는 정교한 시스템에서 74LS74의 기능과 복잡한 작업을 조정하는 데 필요한 동기화 사이에 유사점을 불러 일으킬 수 있습니다.여기서 정확한 타이밍은 일관성을 촉진하고 효율성을 간소화합니다.Flip-Flop의 Cycles에 대한 데이터 무결성을 안전하게 저장하는 기능은 컴퓨터 메모리 및 환경의 데이터 저장을 포함하여 다양한 디지털 응용 프로그램에서 광범위한 유틸리티를 설명합니다.

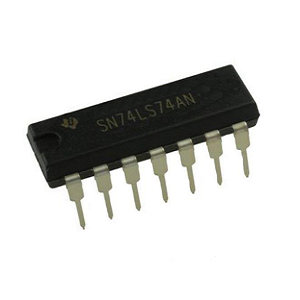

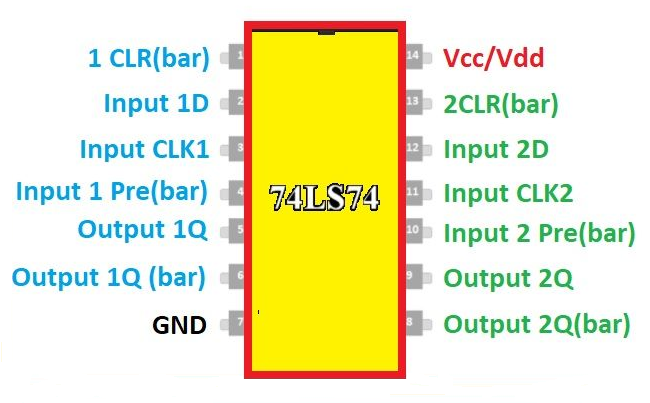

74LS74 핀 구성

핀 번호	핀 기호	핀 이름	설명
5, 9	1Q / 2Q	산출	플립 플롭의 출력 핀
6, 8	1Q '(바) / 2Q'(바)	보완 출력	플립 플롭의 역 출력 핀
3, 11	1CLK / 2CLK	시계 입력 핀	이 핀은 플립을 위해 클럭 펄스를 제공해야합니다. 실패
1, 13	1CLR (BAR) / 2CLR (BAR)	명확한 데이터	메모리를 지우면 플립 플롭을 재설정합니다
2, 12	1d / 2d	데이터 입력 핀	플립 플롭의 입력 핀
4, 10	1pre (bar) / 2pre (bar)	사전 입력	플립 플롭을위한 또 다른 입력 핀.a라고도합니다 핀을 설정하십시오
7	VSS	지면	시스템의 접지에 연결되었습니다
14	VDD/VCC	공급 전압	일반적으로 5V로 IC에 전원을 공급합니다

74LS74의 특징

• 2V ~ 15V에서 작동합니다.

• 빠른 40ns 신호 전환 시간.

• 0 ° C ~ 70 ° C의 온도에서 작동합니다.

• 적당한 하중의 경우 최대 8mA 출력.

• 양극성 입력 및 푸시 풀 출력이있는 듀얼 D 형 플립 플롭.

• 저전력 사용, 감소 된 EMI.

• 디지털 로직, 데이터 저장 및 순차적 회로에 이상적입니다.

• 우수한 열 관리와 적절한 접지가 필요합니다.

74LS74의 응용

이동 레지스터 및 제어 장치

시프트 레지스터의 풍경에서 74LS74는 데이터 스트림을 효과적으로 관리하는 데 사용되는 복잡한 타이밍 시퀀스를 형성합니다.원활한 데이터 전송 및 동기화를 제공함으로써 디지털 회로 기능을 향상시킵니다.정확한 데이터 처리는 직렬 형식과 병렬 형식으로 데이터를 변환하는 효능을 향상시킵니다.통신 설계는 데이터 무결성과 신호 정밀도를 유지하기 위해이 기능에 종종 의존합니다.

메모리 및 버퍼링 회로

메모리 아키텍처에서 74LS74는 데이터 비트를 저장할뿐만 아니라 프로세스 전체에서 일관성을 보장합니다.버퍼로서의 역할은 신호 무결성을 보존하면서 입력 출력 작업을 실행하는 데 역할을합니다.이 버퍼링은 고속 컴퓨팅 컨텍스트에서 데이터 손실을 피하는 데 중요합니다.

래칭 메커니즘

74LS74의 래칭 용량을 통해 상태 유지 장치에서 중요성을 유지하면서 정보를 안전하게 유지할 수 있습니다.이러한 메커니즘은 전력주기 동안 시스템 상태를 보존하는 데 역할을하므로 시스템이 정확하게 다시 시작할 수 있습니다.자동차 제어 시스템에서 특정 상태를 유지하면 오작동을 방지하고 안전을 향상시킵니다.

텔레비전, 컴퓨터 및 네트워킹 도구의 통합

신호 처리 및 표시 작업을위한 다양한 로직 작업을 실행하는 데 도움이됩니다.네트워킹 도구는 여러 데이터 경로를 동시에 관리하는 칩의 기능으로 인해 처리량을 향상시키고 대기 시간을 낮출 수 있습니다.

74LS74 등가

• 74LVC2G80

• HEF40312B

74LS74 IC 사용

74LS74는 빠른 스위칭과 저전력 소비로 유명한 다재다능한 D- 타입 플립 플롭으로 동기 데이터 작업에 이상적입니다.올바른 작동을 보장하려면 VCC 및 GND 핀이 안정적인 전력을 제공하기 위해 올바르게 연결되어 있음을 확인하십시오.공급의 간섭 또는 불규칙성으로 인한 문제를 방지하기 위해서는 신뢰할 수있는 전력 연결이 중요합니다.핀 3에 위치한 클록 입력은 데이터 캡처 타이밍을 제어합니다.시계가 높은 신호를 받으면 플립 플롭은 데이터를 캡처합니다.시계 신호는 회로의 타이밍 요구에 따라 마이크로 컨트롤러 (MCU) 또는 555 타이머에서 공급할 수 있습니다.

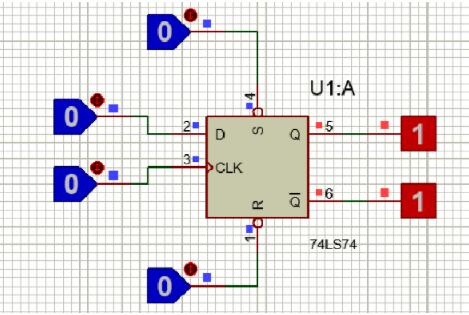

재설정 기능은 74LS74의 또 다른 중요한 기능입니다.재설정 입력에 높은 신호를 적용하면 저장된 데이터가 제거됩니다.이 데이터는 빠른 데이터 청소가 필요한 시스템에 유용합니다.적절한 재설정 라인 배치는 작업을 최적화하고 전반적인 시스템 성능을 향상시킬 수 있습니다.신뢰성을 더욱 향상 시키려면 효과적인 접지 관행 및 전략적 회로 설계를 통해 잠재적 신호 간섭을 해결하는 것이 중요합니다.이러한 측정은 74LS74가 복잡한 구성에서도 일관되게 수행 할 수 있도록합니다.회로 설계에서 74LS74의 효율성과 신뢰성을 최대화 할 수 있습니다.아래 그림은 시계 및 재설정 입력을 사용하여 데이터 상태를 관리하여 디지털 로직 회로의 응용 프로그램을 보여주는 구성에 연결된 74LS74 D- 타입 플립 플롭 통합 회로를 보여줍니다.

74LS74 D 형 플립 플롭

사전 (바)	CLR (바)	clk	디	큐	Q (바)
엘	시간	엑스	엑스	시간	엘
시간	엘	엑스	엑스	엘	시간
엘	엘	엑스	엑스	시간	시간
시간	시간		시간	시간	엘
시간	시간		엘	엘	시간
시간	시간	엘	엑스	Q₀	Q₀ (바)

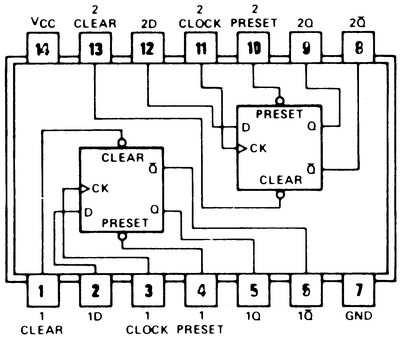

74LS74 연결 다이어그램

D 플립 플롭의 장점

D Flip-Flops는 동일한 동일한 입력 상태를 피함으로써 디지털 회로 설계에서 고유 한 이점을 제공합니다.이러한 측면은 신호 경주를 피하고 데이터 무결성을 유지하는 데 중요한 역할을합니다. 특히 타이밍 및 시퀀싱이 성능을 높이는 시스템에서.D 플립 플롭은 클록 사이클 당 하나의 입력 만 캡처하여 일관성을 보장하여 데이터 흐름을 부드럽게하고 잠재적 인 전이성 오차를 최소화합니다.디자이너의 경우 D Flip-Flops가 제공하는 확실한 데이터 흐름 안정성은 컴퓨터 또는 네트워크 시스템을 손상시킬 수있는 타이밍 문제를 관리하는 신뢰할 수있는 기능입니다.

D 플립 플롭의 아키텍처는 정교한 회로 배열 내에서 지연 요소로 유틸리티를 제공합니다.게이트 메커니즘을 사용하여 특정 지연을 부과하여 정밀하게 신호 전파를 관리하도록 조정할 수 있습니다.이 고의적 인 타이밍은 데이터가 여러 단계를 예측할 수 있도록 해야하는 파이프 라인 아키텍처에서 유리합니다.지연을 조절하는 기능은 클록 비스팅을 해결하는 데 도움이되며, 무인이면 회로 성능을 방해 할 수 있습니다.

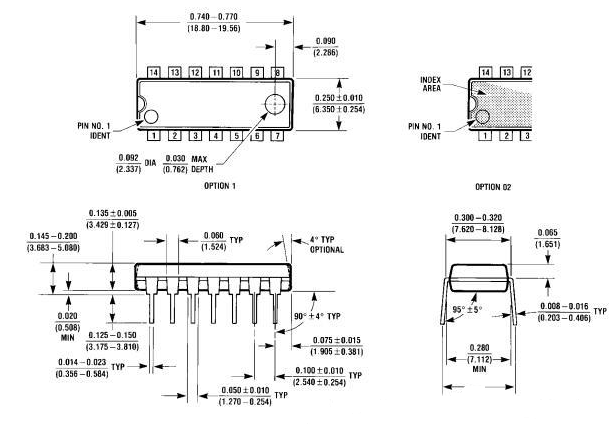

74LS74 패키지

결론

74LS74 D- 타입 플립 플롭은 디지털 전자 장치의 정밀한 데이터를 관리하는 데 중요합니다.데이터 처리 및 유지 데이터의 다양성과 효율성은 안정적이고 기능적인 전자 시스템을 만드는 데 귀중한 구성 요소가됩니다.신호 무결성을 유지하면서 다양한 조건에서 작동 할 수있는 능력으로 74LS74는 전자 설계 및 구현을 발전시키는 데있어 빌딩 블록이 계속되고 있습니다.새로운 기술적 맥락에서 진행중인 관련성과 적응성은 분야에서 그 중요성을 보여줍니다.
