지도 센서에 대한 포괄적 인 안내서 : 기능, 유형, 문제 및 유지 보수

매니 폴드 절대 압력 (MAP) 센서는 오늘날 자동차 엔진의 일부이며, 연료가 얼마나 많은 금액이 들어가고 스파크 플러그가 발사되는시기를 관리함으로써 엔진이 잘 작동하는 데 도움이됩니다.이 센서는 흡기 매니 폴드라고하는 엔진 부분 내부의 공기압을 측정 하고이 정보를 엔진 제어 모듈 (ECM)으로 보냅니다.그런 다음 ECM 은이 데이터를 사용하여 엔진 작동 방식을 조정하여 속도를 높이거나 속도를 높이는 등 다양한 주행 상황에서 원활하게 작동하는지 확인합니다.이 기사는 맵 센서의 작동 방식, 기능, 다양한 유형, 센서가 제대로 작동하지 않는 경우 발생할 수있는 일반적인 문제 및 문제가있을 때 무엇이 ​​잘못되었는지 알아내는 방법을 자세히 살펴 봅니다.

목록

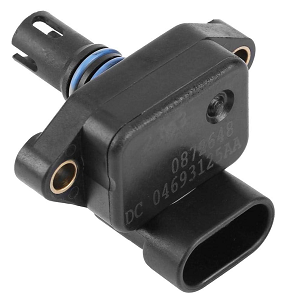

맵 센서 란 무엇입니까?

매니 폴드 절대 압력 (MAP) 센서는 차량의 엔진 관리 시스템의 구성 요소로 최적의 성능과 효율성을 보장합니다.흡기 매니 폴드 내부의 공기압을 측정 하고이 데이터를 ECU (Engine Control Unit)로 보낸 다음 그에 따라 연료 분사 및 점화 타이밍을 조정합니다.이러한 압력 변화를 지속적으로 모니터링함으로써 ECU는 연소에 필요한 적절한 양의 공기 연료 혼합물을 결정할 수 있습니다.맵 센서는 흡기 매니 폴드 위에 또는 근처에 장착되어 종종 스로틀 바디 또는 실린더 헤드에 가깝게 엔진의 공기 압력 레벨을 정확하게 판독 할 수 있습니다.데이터는 엔진이 다양한 주행 조건에 적응하여 전반적인 대응 성과 연료 효율을 향상시키는 데 도움이됩니다.

맵 센서는 연료 소비를 최적화하고, 부드러운 가속을 보장하고, 엔진 수명을 연장하는 데 역할을합니다.엔진은 다른 하중에서 다른 공기 연료 비율이 필요하기 때문에 센서는 정밀한 연료 조정을 허용하여 엔진 노크, 연비 불량 및 성능 부진과 같은 문제를 방지합니다.오작동하는 맵 센서는 ECU에 잘못된 압력 판독 값을 보낼 수있어 거친 공회전, 가속 중 주저, 과도한 연료 소비 또는 심지어 실속과 같은 증상을 초래할 수 있습니다.정기적 인 유지 보수 및 실패한 맵 센서의 적시 교체는 비용이 많이 드는 엔진 수리를 방지하고 일관된 차량 성능을 유지하는 데 도움이 될 수 있습니다.카본 축적, 배선 손상 또는 진공 누출에 대한 센서를 정기적으로 검사하여 제대로 작동하는지 확인해야합니다.

맵 센서는 다이어프램 및 스트레인 게이지를 사용하여 작동하며, 이는 흡기 매니 폴드와 외부 공기 사이의 압력 변화를 감지하기 위해 함께 작동합니다.압력 변동에 반응하여 다이어프램이 구부러지면, 스트레인 게이지의 전기 저항을 변경하여 ECU가 해석하는 전압 신호를 만듭니다.이 신호는 ECU가 고속 가속 또는 공회전과 같은 다양한 조건에서 최적의 작동을 위해 엔진 설정을 조정하는 데 도움이됩니다.MAP 센서가 실패하면 Mechanics는 OBD-II 스캐너를 사용하여 진단 문제 코드 (DTC)를 확인하고 누출에 대한 진공 라인을 검사하고 센서의 전압 출력을 테스트합니다.교체가 필요한 경우 새로운 맵 센서를 설치하는 것은 엔진 성능과 연료 효율을 향상시킬 수있는 간단한 프로세스입니다.매끄럽고 효율적인 운전 경험을 보장하려면 맵 센서를 양호한 작업 순서로 유지해야합니다.

맵 센서 기능

맵 (매니 폴드 절대 압력) 센서에는 엔진이 원활하게 작동하는 데 도움이되는 몇 가지 중요한 기능이 있습니다.다음은 주요 기능 중 일부입니다.

• 넓은 측정 범위

맵 (매니 폴드 절대 압력) 센서는 0 ~ 5 볼트의 전압 범위 내에서 작동하므로 흡기 매니 폴드 내부의 압력의 약간의 변화조차도 감지 할 수 있습니다.이 기능을 통해 엔진 제어 모듈 (ECM)은 엔진의 공기 압력을 지속적으로 분석하고 연료 분사 및 점화 타이밍을 조정할 수 있습니다.최적의 공기 연료 혼합물을 유지함으로써 센서는 엔진 노크, 망설임 또는 과도한 연료 소비와 같은 문제를 방지합니다.광범위한 측정 범위는 차량이 무거운 하중에서 가속, 공전 또는 작동 여부에 관계없이 엔진이 다양한 주행 조건에 부드럽게 조정되도록합니다.정확하고 반응 형 맵 센서가 없으면 ECM은 연료 전달을 잘못 계산하여 엔진 성능이 저하되고 배출량이 증가 할 수 있습니다.따라서 넓고 안정적인 측정 범위의 센서를 갖는 것은 연료 효율, 출력 및 전반적인 엔진 건강을 유지하는 데 중요합니다.

• 높은 정확도

정밀도는 맵 센서의 가장 많은 기능 중 하나입니다. 엔진이 연료 및 점화 설정을 조정하는 엔진의 기능에 직접적인 영향을 미치기 때문입니다.엔진은 운전자가 가파른 언덕을 가속화, 감소 또는 등반 할 때와 같은 다른 하중을 경험하기 때문에 센서는 성능 문제를 방지하기 위해 매우 정확한 압력 판독 값을 제공해야합니다.압력 데이터의 약간의 잘못된 계산은 과도한 연료 소비, 불규칙한 공회전 또는 엔진 망명으로 이어질 수 있습니다.정확한 정보를 제공함으로써 MAP 센서는 ECM이 최적의 연소 효율을 보장하고 배출량을 줄이고 연비를 개선 할 수 있도록합니다.현대 차량에서 고급 맵 센서는 고해상도 감지 요소를 사용하여 정확도를 높이고 압력의 약간의 변동조차도 즉시 감지되고 전달되도록합니다.이 정확도는 빠른 압력 변화가 발생하는 터보 차저 엔진에서 중요하며, 엔진 손상을 방지하고 전력 출력을 유지하기 위해 연료 혼합물을 미세 조정해야합니다.

• 가혹한 조건에서 내구성

엔진 베이의 중심부에 위치한 MAP 센서는 지속적으로 극한의 온도, 진동 및 먼지, 오일 및 연료 증기와 같은 오염 물질에 노출됩니다.이러한 가혹한 조건에도 불구하고 센서는 오랜 기간 동안 기능을 유지해야합니다.고품질 맵 센서는 정확도를 잃지 않고 온도 변동과 엔진 진동을 견딜 수있는 견고한 재료를 사용하여 구축됩니다.일부 센서는 수분이나 잔해가 성능에 영향을 미치지 않도록 보호 코팅 또는 밀봉 된 하우징이 제공됩니다.맵 센서가 실패하면 엔진 오용, 거친 공회전 또는 전력 손실을 유발할 수 있기 때문에 내구성은 핵심입니다. 이는 차량 소유자에게 실망스럽고 비용이 많이들 수 있습니다.정기적 인 마모가 센서 성능을 저하시킬 수 있으므로 고품질의 오래 지속되는 센서에 투자하면 자주 교체의 필요성을 최소화하고 예기치 않은 고장을 방지 할 수 있습니다.

• 빠른 응답 시간

고성능 맵 센서는 매니 폴드 압력의 변동에 즉시 반응 할 수 있어야하므로 ECM이 공기 연료 혼합물을 분할 일 조정할 수 있습니다.느리거나 지연되는 센서는 스로틀 응답 지연, 망설임 또는 잘못된 피로를 유발할 수 있습니다.운전자가 갑자기 가속 또는 감소하면 흡기 매니 폴드 내부의 압력이 빠르게 변경되며 MAP 센서는 지연없이 ECM에 업데이트 된 판독 값을 보내야합니다.최신 맵 센서는 고속 전자 구성 요소로 설계되어 거의 순간 데이터 전송을 허용하여 부드러운 가속도와 효율적인 연료 연소를 유지하는 데 도움이됩니다.빠르게 응답하는 MAP 센서는 또한 고속도로에 합병하거나 다른 차량을 추월 할 때와 같이 엔진이 심각한 순간에 전원을 멈추지 않도록함으로써 차량 안전을 향상시킵니다.

• 호환 출력 신호

제대로 작동하려면 MAP 센서는 차량의 ECM과 완벽하게 통신해야합니다.이 차량의 ECM과 완벽하게 통신해야합니다.이 차량은 전압 기반 (아날로그) 또는 주파수 기반 (디지털)의 올바른 신호 유형과의 호환성이 필요합니다.센서는 압력 판독 값을 전기 신호로 변환하여 ECM이 연료 분사 및 점화 타이밍을 조정하기 위해 해석합니다.출력 신호가 약하거나, 일관성이 없거나, 차량 시스템과 호환되지 않으면, ECM은 데이터를 잘못 해석하여 엔진 성능 저하, 배출량 증가 또는 대시 보드의 경고등을 유발할 수 있습니다.다양한 차량 모델의 ​​특정 전기 요구 사항과 일치하는 많은 설계 맵 센서가 센서의 출력이 안정적이고 정확하게 유지되도록합니다.강력하고 신뢰할 수있는 신호 출력을 갖춘 고품질 맵 센서는 전반적인 엔진 성능과 연료 효율을 향상시킬 수 있으며 불필요한 수리로 이어질 수있는 잘못된 오류 코드를 방지 할 수 있습니다.

• 내장 진단 기능

MAP 센서에는 자체 진단 기능이있어 차량의 ECM이 엔진 문제를 일으키기 전에 잠재적 인 센서 고장을 감지 할 수 있습니다.센서가 일관되지 않거나 잘못된 판독 값을 제공하기 시작하면 CEL (Check Engine Light)을 트리거하고 ECM의 메모리에 진단 문제 코드 (DTC)를 저장할 수 있습니다.이 기능을 통해 메커니즘은 광범위한 문제 해결없이 문제를 신속하게 식별하고 시간을 절약하며 수리 비용을 줄입니다.실패한 MAP 센서의 조기 감지는 엔진 노크, 전력 손실 또는 비효율적 인 연료 연소와 같은 심각한 결과를 방지하여, 쇠약 해지지 않으면 값 비싼 수리를 초래할 수 있습니다.일부 고급 맵 센서에는 실패 안전 메커니즘이있어 센서가 완전히 실패하면 ECM이 림프 모드로 들어갈 수있어 엔진 손상을 방지합니다.이러한 내장 진단은 갑작스런 고장의 위험을 최소화하면서 엔진이 가능한 한 효율적으로 작동하도록합니다.

맵 센서 구조

맵 (매니 폴드 절대 압력) 센서는 엔진의 흡기 매니 폴드 내부의 공기 압력을 측정하도록 신중하게 설계되었습니다.ECM (Engine Control Module)에 정확한 정보를 보내기 위해 함께 작동하는 몇 가지 주요 부품이 있습니다.이 구성 요소는 엔진이 원활하고 효율적인 작동을 위해 올바른 연료 혼합물을 수신하도록합니다.

실리콘 다이어프램 : 센서의 심장

MAP 센서의 핵심에는 압력 변화를 감지하는 얇지 만 매우 민감한 구성 요소 인 실리콘 다이어프램이 있습니다.이 다이어프램은 마이크로 매치 된 실리콘 또는 다른 유연한 반도체 재료로 만들어졌으며, 흡기 매니 폴드 내부의 변화하는 압력에 정확하게 반응하도록 설계되었습니다.엔진이 작동하면 스로틀 위치, 엔진 하중 및 고도 변화에 따라 매니 폴드 내의 압력이 변동합니다.다이어프램은 이러한 변형에 비례하여 구부리거나 구부러지면 반응합니다.다이어프램이 움직이면 저항 또는 커패시턴스와 같은 전기적 특성의 측정 가능한 변화가 발생합니다.

이러한 미세한 변화는 센서 작동에 필요합니다. 정확한 압력 수준을 결정하는 데 필요한 원시 데이터 역할을합니다.흡기 매니 폴드 내부의 압력은 연료 분사 및 점화 타이밍에 직접적인 영향을 미치기 때문에 다이어프램의 정확도는 효율적인 연소를 보장하는 데 좋습니다.실리콘 다이어프램의 내구성은 또한 센서 성능의 중요한 요소입니다.고온, 진동 및 오염 물질이 존재하는 엔진 베이 내부의 가혹한 환경을 감안할 때, 다이어프램은 시간이 지남에 따라 저하없이 이러한 조건을 견딜 수 있도록 설계되어야합니다.보호 코팅은 종종 다이어프램의 수명과 신뢰성을 향상시키는 데 사용되며 센서 수명 동안 일관된 성능을 보장합니다.

신호 처리 : 압력을 데이터로 변환합니다

다이어프램의 움직임에 의해 생성 된 전기 반응은 매우 작으며 ECM에서 사용할 수 있기 전에 추가 처리가 필요합니다.이곳은 맵 센서 내부의 신호 처리 회로가 작동하는 곳입니다.이 회로는 다이어프램에 의해 생성 된 약한 신호를 증폭시키고 정제하여이를 ECM이 정확하게 해석 할 수있는 형태로 변환합니다.대부분의 맵 센서는 저항성 또는 용량 성 감지 메커니즘을 사용하여 압력 변화를 전기 신호로 변환합니다.그러나 초기 신호가 너무 약해서 신뢰할 수 없기 때문에 앰프 회로가 센서에 통합되어 전송 전에 데이터를 강화합니다.

이 증폭 프로세스는 소음 또는 간섭을 제거하여 부정확 한 판독 값을 초래할 수있어 ECM이 정확한 압력 정보를받을 수 있습니다.일단 증폭되면, 전기 신호가 추가로 처리되어 표준화 된 출력을 생성합니다.다른 차량과 ECM 시스템마다 다른 신호 형식이 필요하기 때문에 이는 필요합니다.일부 센서는 전압 기반 아날로그 신호를 사용하는 반면 다른 센서는 주파수 기반 디지털 신호를 사용합니다.이러한 신호를 미세 조정하고 처리하는 기능을 통해 맵 센서는 다양한 차량 제조사 및 모델에서 효과적으로 작동하여 다양한 엔진 제어 아키텍처와의 호환성을 보장합니다.

아날로그 및 디지털 출력 : ECM과 통신

신호가 처리 된 후에는 올바르게 해석 할 수있는 형식으로 ECM으로 전송해야합니다.맵 센서는 차량 설계 및 사용중인 ECM 유형에 따라 아날로그 또는 디지털 출력 방법을 사용합니다.이러한 출력 신호를 통해 ECM은 측정 된 매니 폴드 압력에 기초하여 연료 분사, 점화 타이밍 및 기타 엔진 파라미터를 조정할 수 있습니다.아날로그 맵 센서는 지속적으로 다양한 전압 신호를 출력합니다.이 시스템에서, 전압은 매니 폴드 압력에 비례하여 증가하거나 감소한다.예를 들어, 더 높은 압력 (예 : 전체 스로틀 중)에서 센서는 더 높은 전압을 출력하는 반면 (예 : 유휴 또는 감속시 등)는 전압이 더 낮습니다.ECM은 이러한 전압 변화를 시간에 읽고 그에 따라 정확한 조정을합니다.

대조적으로, 디지털 맵 센서는 펄스 기반 또는 주파수 변조 신호를 사용합니다.연속 전압 대신,이 센서는 온 오프 펄스 또는 주파수 변화 형태로 데이터를 전송하여 ECM은 압력 판독 값으로 디코딩합니다.디지털 신호는 간섭이 덜 발생하며 특정 응용 프로그램에서 더 정확할 수 있으므로 고성능 또는 최신 엔진 시스템에 선호됩니다.출력 유형에 관계없이 ECM 은이 정보를 의존하여 최적의 연소를 유지하여 잘못된 연소, 노크 또는 비효율적 인 연료 소비와 같은 문제를 방지합니다.

온도 보상 : 모든 조건에서 정확도 보장

온도 변동은 압력 판독 값을 감수 할 수 있으므로 온도 보상이 맵 센서 설계의 기능입니다.공기가 팽창하거나 온도의 변화로 인해 수축되므로 조정되지 않은 판독 값은 연료 공기 혼합물 계산이 잘못 될 수 있습니다.이를 방지하기 위해 최신 맵 센서는 온도 보상 회로를 통합하여 정확한 압력 측정을 보장하기 위해 환경 변화를 수정합니다.이 회로는 주변 온도 또는 섭취 기온의 변화를 감지하는 서미스터 또는 기타 온도에 민감한 구성 요소로 구성됩니다.온도가 증가하거나 감소하면 센서는 그에 따라 압력 판독 값을 조정하여 연료 전달의 오류를 방지합니다.

온도 보정이 없으면 맵 센서는 공기 밀도 변화를 잘못 해석하여 풍부하거나 마른 연료 혼합물, 엔진 성능 저하 및 배출량 증가로 이어질 수 있습니다.극한의 기상 조건에서 온도 보상의 중요성이 분명해집니다.추운 기후에서는 공기가 밀도가 높아서 센서가 온도 감소를 설명하지 않으면 연료가 과도하게 발생할 수 있습니다.뜨거운 조건에서는 공기가 팽창하고 보상없이 ECM이 연료 전달을 너무 많이 줄여 망설임이나 전력 손실이 발생할 수 있습니다.온도 보정을 통합함으로써 맵 센서는 외부 온도 변화에 관계없이 엔진이 효율적으로 작동하도록합니다.

내장 진단 : 일찍 문제 감지

신뢰성을 높이고 유지 보수를 단순화하기 위해 많은 현대식 맵 센서에는자가 진단 기능이 제공됩니다.이 내장 모니터링 시스템은 센서 오작동을 감지하고 ECM에 문제를 전달하는 데 도움이됩니다.다이어프램, 배선 문제 또는 일관성이없는 신호 출력과 같은 문제가 감지되면 ECM은 오류 코드를 기록하고 대부분의 경우 대시 보드에서 체크 엔진 표시등 (CEL)을 트리거 할 수 있습니다.ECM은 이상에 대한 맵 센서의 신호를 지속적으로 모니터링합니다.주어진 엔진 조건에 대해 비현실적으로 높거나 저압을 읽는 것과 같은 센서의 출력이 예상 값에서 벗어나면 ECM은이를 잠재적 인 고장으로 표시합니다.

그런 다음 역학은 스캔 도구를 사용하여 진단 문제 코드 (DTC)를 검색하여 센서 관련 문제의 빠른 식별 및 문제 해결을 허용 할 수 있습니다.지도 센서는보다 심각한 엔진 문제를 방지하는 데 도움이됩니다.결함을 조기 감지하면 과도한 연료 소비, 가속 불량, 거친 공회전 또는 엔진 잘못된 문제와 같은 문제를 예방할 수 있습니다.이는 차량 신뢰성을 향상시킬뿐만 아니라 엔진 성능 문제를 심각한 엔진 성능 문제로 이끌어 내기 전에 적시에 센서 교체를 허용하여 수리 비용을 줄입니다.

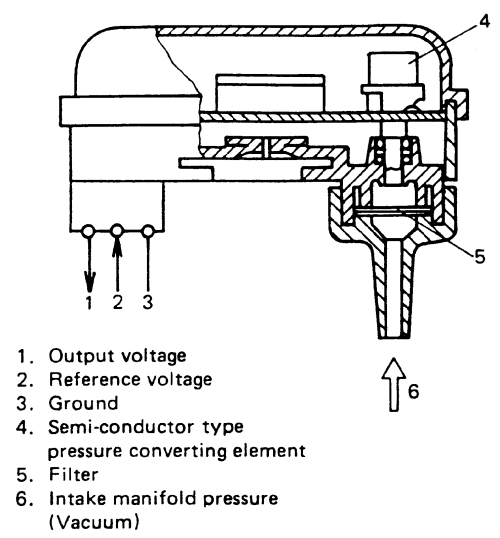

그림 2. 맵 센서 구조

맵 센서 유형

맵 (매니 폴드 절대 압력) 센서는 다양한 유형으로 제공되며 다양한 엔진 시스템의 특정 요구를 충족하도록 설계되었습니다.각 유형은 공기 압력을 다르게 측정하여 엔진 제어 시스템이 연료 조정, 점화 타이밍 및 전반적인 엔진 성능에 대한 가장 정확한 데이터를 얻을 수 있도록합니다.이러한 유형을 이해하면 차량 요구 사항에 적합한 센서를 선택하는 데 도움이됩니다.다음은 고유 한 기능 및 장점과 함께 맵 센서의 주요 유형입니다.

절대 압력 맵 센서

절대 압력 맵 센서는 기준점으로 완벽한 진공 (제로 압력)을 사용하여 흡기 매니 폴드 내부의 정확한 공기 압력을 측정합니다.이는 센서가 대기압 변화를 고려하지 않고 대신 엔진 흡기 매니 폴드 내의 실제 압력 수준에만 초점을 맞추 었음을 의미합니다.변하지 않는 진공 참조에 의존하기 때문에 고도 또는 날씨와 같은 외부 환경 조건에 관계없이 일관된 판독 값을 제공합니다.이 유형의 센서는 고성능 및 강제 유도 (터보 차저 또는 과급) 엔진에 유리하며, 정밀한 압력 판독 값을 유지하는 것은 전력 출력 및 연료 효율을 최적화하는 데 좋습니다.

대기압 변동에 의해 영향을받을 수있는 다른 센서와 달리 절대 압력 맵 센서는 광범위한 주행 조건에서 엔진이 효율적으로 작동하도록합니다.고도의 변화는 압력 판독 값에 영향을 미치지 않기 때문에 다양한 고도를 가로 질러 자주 이동하는 차량에서 종종 사용됩니다.정확하고 안정적인 매니 폴드 압력 데이터를 지속적으로 제공함으로써 절대 압력 맵 센서를 통해 ECM은 연료 분사 및 점화 타이밍을 조정할 수 있습니다.이를 통해 엔진은 최적의 연소 효율을 유지하고 배출량을 줄이며 전반적인 성능을 향상시킬 수 있습니다.절대 압력 맵 센서의 신뢰성으로 인해 성능 중심 및 고해도 응용 프로그램에 선호되는 선택이됩니다.

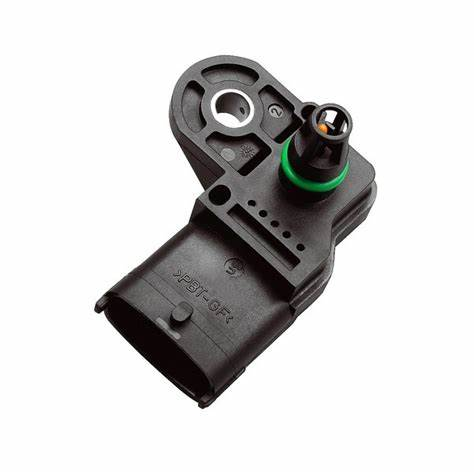

그림 3. 절대 압력 맵 센서

게이지 압력 맵 센서

게이지 압력 맵 센서는 흡기 매니 폴드 압력과 엔진 주변의 대기압의 차이를 측정하여 기능합니다.완벽한 진공을 참조하는 절대 압력 맵 센서와 달리 게이지 압력 센서는 매니 폴드 압력을 외부 공기 압력과 지속적으로 비교합니다.이 상대적 측정은 자연적으로 흡인 된 엔진에 적합하며, 이는 적절한 연소 및 효율을 위해 대기 조건에 의존합니다.자연스럽게 흡인 된 엔진에서 터보 차저 또는 과급기가없는 엔진은 외부 공기 압력이 엔진 성능에 영향을 미칩니다.날씨, 고도 또는 환경 조건으로 인해 대기압이 변함에 따라 게이지 압력 맵 센서는 ECM이 그에 따라 연료 전달 및 점화 타이밍을 조정하는 데 도움이됩니다.

이를 통해 외부 압력 변화에 관계없이 엔진이 효율적으로 계속 작동합니다.예를 들어, 대기압이 낮은 높은 고도에서 운전할 때 ECM은 공기 연료 비율을 수정하여 원활한 작동을 유지하여 보상합니다.게이지 압력 맵 센서는 흡기 매니 폴드와 외부 환경 사이의 압력 차이를 지속적으로 모니터링함으로써 최적의 엔진 기능을 보장합니다.연료 효율을 향상시키고, 부드러운 가속도를 지원하며, 안정적인 공회전을 유지합니다.이 적응성은 대기압 변동을 설명 해야하는 다양한 환경 조건에서 작동하는 차량에서 일반적인 선택입니다.

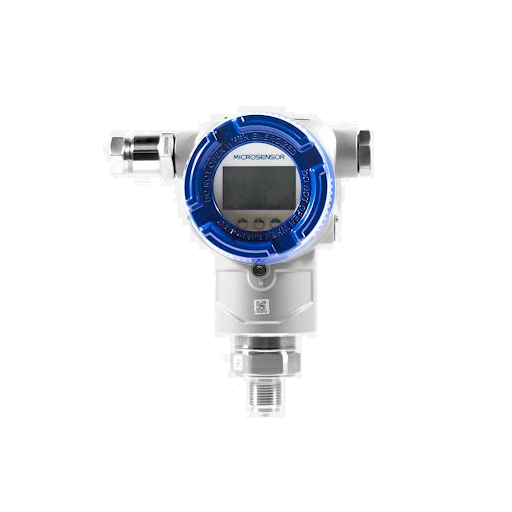

그림 4. 게이지 압력 맵 센서

차압 맵 센서

차압 맵 센서는 단순히 외부 대기압이나 진공을 참조하는 대신 흡기 시스템의 두 가지 특정 지점 사이의 압력 차이를 측정합니다.일반적 으로이 센서는 흡기 매니 폴드와 스로틀 본체 또는 흡기 시스템 내의 다른 위치 사이의 압력 레벨을 비교합니다.공기 흐름 및 압력 변화의보다 자세한 측정을 제공함으로써 공기 흡입 및 엔진 호흡과 관련된 성능 문제를 감지하는 데 유용합니다.이 유형의 센서는 공기 흐름 관련 문제에 대한 정확한 진단이 필요한 고급 엔진 관리 시스템에서 유용합니다.

예를 들어, 공기 필터에 막힘이 있거나 진공 누출 또는 스로틀 본체의 폐쇄가있는 경우, 차압 맵 센서는 비정상적인 압력 강하 또는 증가를 감지 할 수 있습니다.이러한 불일치가 발생하면 ECM은 센서에서 데이터를 수신하고 경고등을 트리거하거나 엔진 설정을 조정하여 문제를 보상 할 수 있습니다.공기 흐름 비 효율성을 진단하는 능력으로 인해 차압 맵 센서는 일반적으로 복잡한 흡기 시스템, 터보 차저 엔진 및 배출 제어 시스템이있는 차량에서 사용됩니다.최적의 공기 흡입을 유지하고 전력 출력 감소 또는 연비가 열악한 성능 문제를 방지하며 전반적인 엔진 효율에 기여합니다.이것은 현대 진단 및 배출 감소 전략에서 중요한 구성 요소가됩니다.

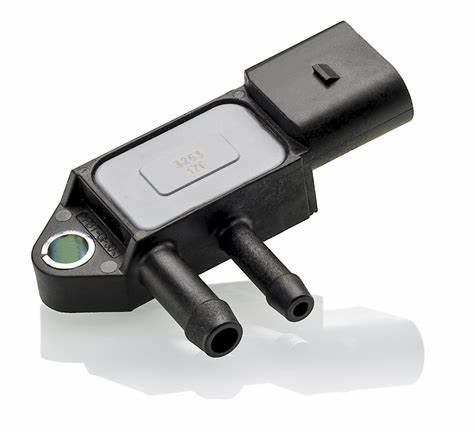

그림 5. 차압 맵 센서

주파수 출력 맵 센서

주파수 출력 맵 센서는 전압 신호 대신 다양한 주파수 신호를 사용하여 압력 데이터를 ECM으로 전송합니다.매니 폴드 압력이 변함에 따라 센서는 신호 펄스의 주파수를 조정하여 ECM이 해석하여 적절한 연료 혼합 및 점화 설정을 결정합니다.이 데이터 전송 방법은 전기 노이즈 및 간섭이 기존 전압 기반 신호를 방해 할 수있는 환경에서 효과적입니다.주파수 출력 맵 센서는 이전 차량 모델과 특수 엔진 시스템, 특히 전기 안정성이 우선 순위 인 응용 분야에서 널리 사용되었습니다.주파수 기반 신호는 전자기 간섭으로부터 왜곡이 덜 취약하기 때문에,이 센서는 종종 극한 조건에서 작동하는 고성능 또는 산업용 엔진에서 선호되었다.

그것들은 초기 전자 연료 분사 시스템에서 일반적이었습니다.이러한 센서는 전압 기반 맵 센서의 발전으로 인해 현대 차량에서 널리 사용되지는 않지만 여전히 특정 레거시 시스템에서 발견됩니다.일부 특수 차량 및 산업 응용 분야는 내구성과 신호 노이즈에 대한 저항을 위해 주파수 출력 센서를 계속 사용합니다.최신 기술이 크게 대체되었지만 자동차 기록 및 특정 엔지니어링 응용 프로그램의 중요한 부분으로 남아 있습니다.

아날로그 전압 출력 맵 센서

아날로그 전압 출력 맵 센서는 매니 폴드 압력의 변화에 ​​해당하는 ECM으로 연속적으로 변화하는 전압 신호를 전송하여 작동합니다.흡기 매니 폴드 압력이 증가하거나 감소함에 따라 센서는 ECM이 연료 분사, 점화 타이밍 및 기타 엔진 기능을 조정하는 데 사용하는 비례 전압 출력을 생성합니다.이 유형의 맵 센서는 전자 제어 시스템과의 정밀, 단순성 및 원활한 통합으로 인해 현대 차량에서 가장 일반적으로 사용됩니다.ECM은 센서에서 전압 신호를 빠르게 처리하여 수정을 수행하여 다양한 주행 조건에서 엔진이 효율적으로 작동하도록합니다.

전압 출력의 부드럽고 연속적인 특성을 통해 공기 연료 혼합물을 정확하게 제어 할 수있어 연비가 향상되고 배출량이 줄어들고 엔진 성능이 향상됩니다.그러나 전압 출력 맵 센서의 잠재적 인 단점 중 하나는 전기 간섭에 대한 감수성으로, 때때로 부정확 한 판독 또는 신호 중단을 유발할 수 있습니다.그럼에도 불구하고, 차폐 및 필터링 기술의 발전은 이러한 문제를 최소화하여 아날로그 전압 출력 맵 센서가 선호하는 선택으로 만듭니다.현대 ECM과의 신뢰성, 경제성 및 호환성은 자동차 애플리케이션에 지속적으로 널리 사용됩니다.

맵 센서 기능

맵 (매니 폴드 절대 압력) 센서는 엔진 내부의 공기 압력을 측정하기위한 도구 이상입니다.엔진 제어 모듈 (ECM)이 엔진으로 유입되는 공기의 양에 따라 연료 전달 및 점화 타이밍을 조정하도록 돕는 엔진 관리에 역할을합니다.이 조정은 엔진이 가속, 공회전 또는 언덕을 운전하는 등 다양한 조건에서 작동하기 때문에 필요합니다.맵 센서는 엔진이 항상 올바른 공기 연료 혼합물을 가져 오도록하여 차량이 원활하고 효율적으로 작동하는 데 도움이됩니다.

MAP 센서의 가장 중요한 작업 중 하나는 연료 효율을 제어하는 ​​것입니다.하드 가속 중에 엔진이 더 많은 전력이 필요한 경우 센서는 흡기 매니 폴드의 저압을 감지하고 ECM에 연료 분사를 증가시킵니다.반면, 자동차가 꾸준한 속도로 순항 할 때 센서는 더 높은 압력을 감지하여 ECM이 연료 소비를 줄여 마일리지를 개선 할 수 있습니다.이 프로세스는 운전자가 강력한 엔진 성능을 유지하면서 연료 비용을 절약하는 데 도움이됩니다.

맵 센서의 또 다른 주요 기능은 점화 타이밍을 조절하는 것입니다.점화 타이밍은 점화 플러그가 엔진 내부의 연료를 발화하는 시점을 결정합니다.스파크가 너무 일찍 또는 너무 늦어지면 엔진이 잘못 분화하거나 전력을 잃거나 연료를 폐기 할 수 있습니다.맵 센서는 ECM이 공기압 레벨에 따라 스파크 타이밍을 조정하여 엔진이 노크 나 망설임없이 원활하게 작동하도록합니다.이는 최적의 전력 및 효율성을 위해 정밀한 타이밍이 필요한 터보 차저 및 고성능 엔진에서 중요합니다.

맵 센서는 또한 배출량을 줄이는 데 역할을합니다.ECM에 정확한 데이터를 제공함으로써 공기 연료 비율이 너무 풍부하지 않거나 너무 많은 연료 (너무 적은 연료)를 보장합니다.적절하게 균형 잡힌 혼합물은 엔진이 연료를 깨끗하게 연소시켜 일산화탄소 (CO), 탄화수소 (HC) 및 질소 산화물 (NOX)과 같은 유해 가스를 감소시킵니다.이 기능은 환경 규정을 충족하고 차량을 배출 표준을 준수하는 데 중요합니다.

잘못된지도 센서의 원인

결함이있는 맵 (매니 폴드 절대 압력) 센서는 엔진 성능 저하, 연료 효율 감소 및 거친 공회전으로 이어질 수 있습니다.몇 가지 요소로 인해 맵 센서가 실패 할 수 있으므로 이러한 문제를 조기에 식별하고 해결해야합니다.다음은 상세한 설명과 함께 잘못된지도 센서의 주요 원인입니다.

센서 나이와 시간이 지남에 따라 마모됩니다

시간이 지남에 따라 맵 센서는 지속적인 사용으로 인해 자연스럽게 마모됩니다.다이어프램 및 전자 회로를 포함한 내부 구성 요소는 저하되어 부정확 한 압력 판독 값을 초래할 수 있습니다.센서가 노화됨에 따라 공기압 변화를 감지하는 능력이 약화되어 엔진 제어 장치 (ECU)가 잘못된 데이터를 수신하게합니다.이로 인해 가속도가 좋지 않거나 공회전이 거칠거나 연료 소비가 증가 할 수 있습니다.구형 센서는 또한 내부 전기 결함을 개발하여 센서에서 지연되거나 응답하지 않을 수 있습니다.정기적 인 유지 보수 점검과 노화 맵 센서를 적시 교체하면 예상치 못한 엔진 문제를 방지 할 수 있습니다.

극한 온도와 진동에 노출됩니다

엔진 베이는 가혹한 환경으로, 맵 센서를 고열, 강한 진동 및 일정한 압력 변화에 노출시킵니다.극심한 온도로 인해 센서 구성 요소가 확장 및 수축되어 균열, 연결이 느슨하거나 내부 손상이 발생할 수 있습니다.연속 엔진 진동은 센서의 하우징을 약화시켜 내부 회로가 느슨한 배선 연결을 깨뜨 리거나 개발할 수 있습니다.진동 손상으로 인해 센서가 불안정 해지면 ECU에 변동 또는 부정확 한 신호를 보낼 수 있습니다.센서를 올바르게 고정하고 좋은 절연을 보장하면 온도와 진동 관련 장애를 방지 할 수 있습니다.

섭취 시스템의 진공 누출

진공 누출은 잘못된 맵 센서 판독 값의 가장 일반적인 원인 중 하나입니다.센서는 흡기 매니 폴드에서 올바르게 작동하기 위해 정확한 압력 판독 값에 의존합니다.진공 호스 또는 흡기 시스템에 누출이있는 경우 센서는 잘못된 압력 수준을 감지하여 ECU가 연료 전달 및 점화시기를 잘못 계산할 수 있습니다.진공 누출은 맵 센서에 연결된 금이 가거나 느슨한 진공 호스, 흡기 매니 폴드 주변의 마모 된 개스킷, 스로틀 본체 또는 흡기 밸브 근처의 누출로 인해 발생할 수 있습니다.맵 센서에 영향을 미치는 진공 누출 증상에는 거친 공회전, 실속 또는 전력 손실이 포함됩니다.느슨하거나 손상된 진공 라인 및 밀봉 누출을 즉시 확인하면 신속하게 부정확 한 센서 판독 값을 방지 할 수 있습니다.

먼지, 기름 및 잔해에서 오염

먼지, 오일 및 탄소 축적은 맵 센서를 막아 압력을 정확하게 측정하는 능력에 영향을 줄 수 있습니다.오염은 종종 크랭크 케이스 환기 시스템의 오일 증기, 더러운 에어 필터 또는 엔진 그라스 및 도로 잔해에 대한 노출로 인해 발생합니다.센서가 막히면 ECU로 지연되거나 잘못된 신호를 보내어 연료 효율이 좋지 않고 성능이 느려질 수 있습니다.심한 경우 오염은 센서를 완전히 차단하여 기능을 방지 할 수 있습니다.흡기 시스템을 정기적으로 청소하고 에어 필터를 교체하면 빌드 업을 방지하고 정확한 센서 판독 값을 보장 할 수 있습니다.

결함과 품질이 좋지 않은 센서

그다지 일반적이지는 않지만 일부 맵 센서에는 공장 결함이 있거나 품질이 낮은 구성 요소가있어 조기 고장을 일으킬 수 있습니다.품질이 낮은 센서는 가혹한 엔진 조건을 견딜 수 없어서 부정확 한 판독 또는 짧은 수명을 초래할 수 있습니다.결함이있는 센서의 증상에는 갑작스런 마구간, 오도 또는 차량 시동의 어려움과 같은 불규칙한 엔진 거동이 포함됩니다.OEM (원래 장비 제조업체) 또는 고품질 애프터 마켓 센서를 사용하면 결함으로 인한 조기 고장을 피할 수 있습니다.

결함이있는 배선, 느슨한 연결 또는 부적절한 설치

맵 센서는 전기 배선에 의존하여 ECU에 신호를 보냅니다.손상된 와이어, 부식 커넥터 또는 부적절한 설치는 신호 전송을 방해하여 센서가 잘못된 데이터를 보내거나 완전히 작동을 중지 할 수 있습니다.일반적인 배선 관련 문제에는 마모, 부식 또는 더러운 커넥터로 인한 닳거나 파손 된 와이어가 포함되어있어 전기 연결이 강하고 센서 장착이 느슨해져서 불안정한 판독 값이 발생합니다.센서가 올바르게 설치되지 않으면 흡기 매니 폴드와 올바르게 정렬되지 않아 압력 판독 오류가 발생할 수 있습니다.배선 연결을 확인하고, 안전한 설치를 보장하고, 손상된 와이어를 교체하면 적절한 센서 기능을 복원하는 데 도움이 될 수 있습니다.

맵 센서는 어떻게 작동합니까?

매니 폴드 절대 압력 (MAP) 센서는 차량의 엔진 관리 시스템의 중요한 부분입니다.엔진 제어 장치 (ECU)가 엔진에 들어가는 공기의 양을 결정하여 연료 분사 및 점화 타이밍을 정확하게 조정할 수 있습니다.올바르게 작동하는 맵 센서가 없으면 엔진은 성능 저하, 유휴 및 연료 소비 증가로 어려움을 겪을 수 있습니다.핵심적으로 MAP 센서는 흡기 매니 폴드 내부의 공기압을 측정하여 작동합니다.흡기 매니 폴드는 연소실로 들어가기 전에 공기가 연료와 혼합되는 엔진의 일부입니다.스로틀 위치, 엔진 하중 및 속도에 따라 엔진의 공기가 변경되므로 MAP 센서는 ECU에 압력 판독 값을 제공합니다.이 판독 값은 ECU가 공기 연료 혼합물을 조정하여 엔진이 적절한 시간에 적절한 양의 연료를받을 수 있도록 도와줍니다.

맵 센서는 다이어프램과 전자 회로를 사용하여 공기압 변화를 측정합니다.센서 내부에는 두 개의 챔버가 있습니다. 한쪽은 주변 (외부) 공기에 노출되고 다른 쪽은 흡기 매니 폴드에 연결되어 있습니다.엔진이 작동 할 때 스로틀이 열리거나 닫히는 양에 따라 매니 폴드 내부의 공기 압력이 지속적으로 변경됩니다.이 압력이 바뀌면 센서 내부의 다이어프램이 움직이거나 구부러 지며이 움직임은 ECU로 전송되는 전기 신호로 변환됩니다.

맵 센서는 5 볼트 기준 시스템에서 작동하므로 기준 전압, 신호 리턴 및 접지 와이어의 세 가지 전기 연결이 있습니다.다양한 엔진 기능을 관리하는 파워 트레인 제어 모듈 (PCM)은 센서에 5 볼트 참조 신호를 제공합니다.그런 다음 맵 센서는 흡기 매니 폴드의 공기 압력에 따라이 전압을 조정합니다.압력이 높으면 (가속도하는 동안 엔진으로 더 많은 공기로 들어가면) 센서는 출력 전압을 증가시킵니다.압력이 낮 으면 (공전하거나 감속 할 때와 같이 공기가 덜 들어가면) 전압이 감소합니다.이 가변 신호는 PCM으로 다시 전송되어 엔진의 공기 흡입구를 계산하고 그에 따라 연료 분사를 조정할 수 있습니다.

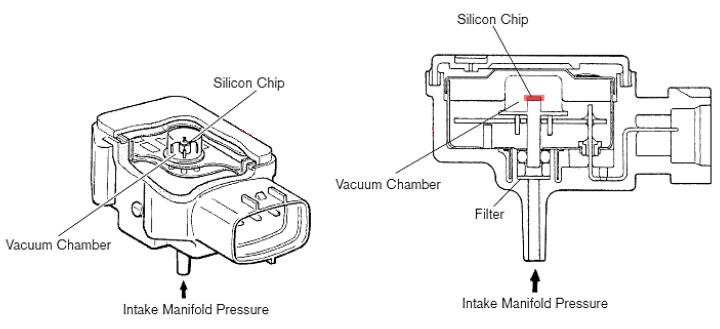

그림 6. 맵 센서의 단면 및 외부보기

하드 가속도와 같이 스로틀이 완전히 열리면 흡기 매니 폴드 내부의 압력은 대기압에 가깝기 때문에 진공이 적습니다.맵 센서는 이러한 변화를 감지하고 ECU에 연료 분사를 증가시켜 엔진에 더 많은 전력을 제공합니다.반면에, 차의 속도가 느려지거나 공전 할 때와 같이 스로틀이 거의 닫히면 흡기 매니 폴드에서 진공 압력이 더 높습니다.MAP 센서는이를 감지하고 ECU에 연료 분사를 줄여 연료를 절약하고 과도한 배출을 방지하도록 지시합니다.

맵 센서의 또 다른 기능은 점화 타이밍 조정의 역할입니다.ECU는 센서의 압력 판독 값을 사용하여 실린더 내부의 공기 연료 혼합물을 발화시키는 가장 좋은시기를 결정합니다.압력이 높으면 (엔진의 무거운 하중을 나타냄) ECU는 점화 타이밍을 발전시켜 전력과 효율성을 높입니다.압력이 낮 으면 ECU는 타이밍을 지연하여 노크 또는 오해를 방지하여 부드러운 실행 엔진을 보장합니다.

MAP 센서는 진단 및 배출 제어에도 사용됩니다.센서가 손상, 오염 또는 배선 문제로 인해 잘못된 판독 값을 제공하는 경우 ECU는 문제 코드를 등록하고 Check Engine Light (CEL)를 켤 수 있습니다.결함이있는 MAP 센서의 일반적인 증상에는 가속도 중 주저, 연비 불량, 엔진 실속 또는 배기 가스의 검은 연기가 포함됩니다.센서는 올바른 공기 연료 혼합물을 유지하는 데 중요한 역할을하기 때문에 오작동하는 맵 센서는 배출량 테스트에서 배출량이 높아지고 잠재적 인 고장을 초래할 수 있습니다.

맵 센서 코드

MAP (Manifold Absolute Pressure) 센서가 올바르게 작동하지 않으면 차량의 엔진 제어 장치 (ECU)가 문제 코드를 저장하고 Check Engine Light (CEL)를 켤 수 있습니다.진단 문제 코드 (DTC)라고도하는 이러한 문제 코드는 기계공 및 차량 소유자가 센서 관련 문제를 식별하고 수정하는 데 도움이됩니다.코드는 차량 컴퓨터에서 저장된 오류 코드를 읽는 도구 인 OBD-II 스캐너를 사용하여 검색 할 수 있습니다.다음은 설명과 함께 가장 일반적인지도 센서 관련 문제 코드입니다.

• P0105 : 맵 센서 회로 오작동

엔진 제어 장치 (ECU)가 매니 폴드 절대 압력 (MAP) 센서 회로 내에서 문제를 감지 할 때 P0105 문제 코드가 트리거됩니다.맵 센서는 흡기 매니 폴드 내에서 공기압을 모니터링하는 데 역할을하며 ECU는 최적의 엔진 성능을 위해 적절한 공기 연료 혼합물을 계산할 수 있습니다.이 회로가 오작동을 경험할 때, 그것은 느슨하거나 손상된 배선, 적절한 신호 전송을 방해하는 부식 된 전기 접점 또는 더 이상 정확한 판독 값을 제공하지 않는 고장 센서와 같은 다양한 요인으로 인한 것일 수 있습니다.MAP 센서는 ECU로 데이터를 전송하는 책임이 있으므로 기능이 중단되면 엔진 효율성과 운전 가능성에 영향을 줄 수 있습니다.

MAP 센서 회로가 올바른 압력 판독 값을 전송하지 않으면 ECU는 공기 연료 혼합물을 올바르게 조정하기 위해 고군분투하여 다양한 성능 문제로 이어질 수 있습니다.연료 효율 저하, 가속도 중 주저 또는 예상치 못한 엔진 실속과 같은 증상을 경험할 수 있습니다.ECU는 연소를 조절하기 위해 정확한 압력 데이터에 의존하기 때문에 잘못된 판독 값은 지나치게 풍부하거나 마른 혼합물을 초래하여 전력과 배출에 부정적인 영향을 줄 수 있습니다.이 문제를 해결하려면 배선 연결에 손상을 입히고 센서의 출력을 테스트하여 올바르게 작동하는지 확인하고 필요에 따라 결함이있는 구성 요소를 교체하십시오.문제를 조기에 해결하면 추가 엔진 성능 문제를 방지하고 원활한 작동을 보장 할 수 있습니다.

• P0106 ​​: 맵 센서 범위/성능 문제

P0106 ​​문제 코드는 ECU가 맵 센서가 예상 범위를 벗어난 압력 판독 값을 제공하고 있음을 감지 할 때 발생합니다.이는 센서가 엔진의 현재 작동 조건과 관련하여 너무 높거나 낮은 값을 감지하고 있음을 의미합니다.맵 센서는 흡기 매니 폴드 압력을 모니터링하고 그에 따라 연료 전달을 조정하도록 설계되었으므로 잘못된 판독 값은 성능 장애를 유발할 수 있습니다.부정확 한 압력 판독 값을 제공하는 오작동 센서, 흡기 매니 폴드 또는 연결된 호스의 진공 누출, 압력을 정확하게 측정하는 능력을 방해하는 먼지 또는 파편의 오염을 포함 하여이 문제에 기여할 수 있습니다.

ECU가 잘못된 압력 데이터를 받으면 공기 연료 혼합물의 균형을 올바르게 균형을 잡는 데 어려움을 겪을 수 있으며, 엔진 망설임, 거친 공회전, 잘못된 배출량 증가와 같은 눈에 띄는 증상이 발생할 수 있습니다.맵 센서가 비정상적으로 고압 판독 값을 보내면 ECU는 과도한 연료를 주입하여 비효율적 인 연소와 연료 소비가 증가 할 수 있습니다.반대로, 센서가 압력을 과소 평가하면 엔진이 충분한 연료를 공급하지 않아 가속화가 좋지 않고 성능이 느려집니다.이 문제를 진단하고 해결하려면 Mechanics는 맵 센서를 청소하여 잔해물을 제거하고 섭취 매니 폴드 및 호스를 진공 누출에 대해 검사 한 후 센서가 결함이있는 것으로 판단되는 경우 교체하십시오.

• P0107 : 맵 센서 회로가 낮은 입력

맵 센서가 예상 범위보다 낮은 전압 신호를 ECU로 보낼 때 P0107 트러스트 코드가 설정됩니다.맵 센서는 흡기 매니 폴드 내에서 공기 압력을 측정하기 때문에 전압 출력은 실제 엔진 조건에 해당해야합니다.신호가 너무 낮을 때, ECU는 매니 폴드 압력이 정상 작동 수준 내에 있더라도 매우 낮은 압력을 나타내는 것으로 잘못 해석 할 수 있습니다.이 문제는 종종 적절한 전압 신호를 생성 할 수없는 맵 센서, 단락 또는 부식 커넥터와 같은 전기 문제 또는 흡기 시스템 내에서 잘못된 압력 판독을 초래하는 진공 누출로 인해 발생합니다.

비정상적으로 낮은 압력을보고하는 결함이있는 맵 센서는 엔진 전력 손실, 스로틀 응답 불량, 거친 공회전 및 심각한 경우 엔진 스톨링을 포함하여 눈에 띄는 성능 문제를 일으킬 수 있습니다.ECU는 매니 폴드 압력 데이터를 사용하여 올바른 공기 연료 혼합물을 계산하기 때문에 입력 신호가 낮 으면 엔진이 너무 희박 해져 연소의 불균형이 발생할 수 있습니다.이 문제를 진단하려면 배선 및 커넥터가 손상 또는 부식을 확인하고, 센서의 전압 출력을 멀티 미터로 테스트하여 예상 범위 내에 있는지 확인하고 센서가 올바르게 작동하지 않는 경우 센서를 교체해야합니다.이 문제의 근본 원인을 신속하게 식별하고 고정하면 즉시 성능 저하 및 잠재적 엔진 손상을 방지 할 수 있습니다.

• P0108 : 맵 센서 회로 높은 입력

ECU가 예상보다 높은 맵 센서에서 전압 신호를 감지 할 때 P0108 Trouble Code가 나타납니다.이는 센서가 비정상적으로 높은 흡기 매니 폴드 압력을보고하고 있으며, 이는 엔진의 실제 조건을 정확하게 반영하지 않을 수 있습니다.MAP 센서는 연료 분사 및 점화 타이밍을 조절하는 데 도움이되므로 잘못된 판독 값은 부적절한 연소와 엔진 성능 저하로 이어질 수 있습니다.이 문제의 일반적인 원인에는 잘못된 신호를 보내는 오작동 맵 센서, 오픈 회로 또는 손상된 커넥터와 같은 배선 문제, 막힌 흡기 매니 폴드 또는 스로틀 바디로 인한 공기 흐름 제한이 포함되어 오해의 소지가있는 압력 판독 값이 발생할 수 있습니다.

맵 센서가 비정상적으로 높은 입력 값을 제공 할 때, ECU는 필요한 것보다 더 많은 연료를 주입하여 반응하여 과도한 연료 소비와 비효율적 인 연소를 초래할 수 있습니다.지나치게 풍부한 공기 연료 혼합물, 거친 엔진 작동 및 연료 비용 증가로 인해 배기 가스에서 검은 연기와 같은 증상이 나타날 수 있습니다.잘못된 압력 판독 값으로 인해 엔진이 비효율적으로 작동하여 체크 엔진 표시등이 발생할 수 있습니다.문제를 진단하고 고정하려면 배선 및 센서에 손상을 입히고 흡기 시스템을 청소하여 막힘을 제거하고 센서가 결함이있는 것으로 판단되는 경우 센서를 교체하십시오.이 문제를 즉시 해결하면 적절한 연료 효율과 엔진 성능을 복원하는 데 도움이됩니다.

• P0109 : 맵 센서 회로 간헐적

MAP 센서가 ECU에 일관성이 없거나 불안정한 신호를 보낼 때 P0109 문제 코드가 트리거됩니다.신호는 매니 폴드 압력에 해당하는 꾸준한 전압 판독을 제공하는 대신 예측할 수 없을 정도로 변동하여 ECU가 연료 전달 및 점화 타이밍을 정확하게 조정하기가 어렵습니다.이러한 유형의 문제는 종종 신호를 간헐적으로 방해하는 느슨하거나 부식 된 배선 연결로 인해 발생합니다. 신호, 산발적으로 만 작동하는 실패한 센서 또는 엔진 진동으로 인해 배선 하니스가 손상됩니다.맵 센서가 엔진 관리에 중요한 역할을하기 때문에 간헐적 인 문제는 불규칙한 성능과 예기치 않은 구동 가능성 문제로 이어질 수 있습니다.

MAP 센서 신호가 불안정하면 가속 중 주저, 갑작스런 전력 손실, 엔진 급증 또는 스로틀 응답의 예측할 수없는 변화와 같은 증상이 발생할 수 있습니다.이러한 불규칙성은 차량을 운전하기 어렵게 만들 수 있으며 다른 엔진 구성 요소에 추가 부담을 초래할 수 있습니다.이 문제를 진단하려면 느슨하거나 손상된 배선을 점검하고 모든 전기 커넥터가 안전하고 부식이 없도록하고 다른 조건에서 센서를 테스트하여 신호가 안정적인지 확인합니다.센서가 계속 불규칙한 신호를 보내면 새로운 신호로 교체하는 것이 종종 일관된 엔진 성능을 복원하고 추가 합병증을 방지하는 최상의 솔루션입니다.

맵 센서를 사용하는 방법?

매니 폴드 절대 압력 (MAP) 센서는 차량 엔진 시스템에서 중요한 구성 요소입니다.ECM (Engine Control Module)이 공기 연료 혼합물을 더 나은 연료 효율, 부드러운 가속 및 배출 감소를 위해 공기 연료 혼합물을 조정하는 데 도움이됩니다.맵 센서를 올바르게 사용하려면 정확한 판독 값을 제공하기 위해 올바르게 설치, 보정 및 테스트해야합니다.다음은 최상의 엔진 성능을 위해 맵 센서를 찾아서 연결, 테스트 및 문제 해결하는 방법에 대한 자세한 안내서입니다.

맵 센서 찾기

맵 센서를 사용하기 전에 첫 번째 단계는 엔진 베이 내에서 정확한 위치를 식별하는 것입니다.맵 센서는 흡기 매니 폴드에 또는 근처에 장착되어 엔진 실린더에 공기를 분배하는 구성 요소입니다.스로틀이 열리고 닫을 때 압력 변화를 감지해야하므로 스로틀 바디 근처에서 일반적으로 발견됩니다.센서의 정확한 배치는 차량 제조업 및 모델에 따라 다르므로 서비스 매뉴얼을 참조하면 해당 위치에 대한 특정 세부 정보를 제공 할 수 있습니다.대부분의 경우 전기 커넥터가있는 작은 직사각형 센서와 일부 설계에서는 진공 호스가 부착되어 있습니다.

맵 센서를 정확하게 찾으려면 매니 폴드 자체에 볼트로 고정되거나 진공 호스를 통해 연결된 센서의 흡기 매니 폴드를 검사하십시오.센서에는 ECM으로 이어지는 여러 전선이있는 배선 하니스가 있습니다.차량의 엔진 레이아웃이 센서를 찾기가 어려운 경우 온라인 수리 안내서를 사용하거나 정비공을 컨설팅하는 것이 도움이 될 수 있습니다.이러한 오염 물질은 정확한 압력 판독 값을 제공하는 능력을 방해 할 수 있으므로 센서의 상태가 양호하고 과도한 먼지, 잔해 또는 오일 축적이 없도록하는 것이 중요합니다.

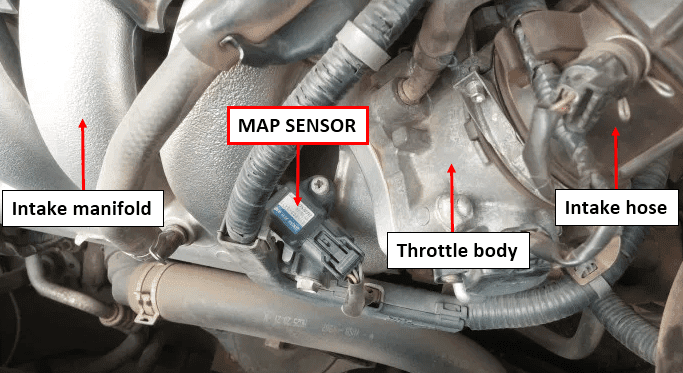

그림 7. 맵 센서의 위치

맵 센서 연결

ECM과 정확하게 통신하는지 맵 센서의 올바른 연결이 중요합니다.센서는 3 와이어 전기 하네스를 통해 연결되며 각 와이어는 특정 기능을 제공합니다.첫 번째 와이어는 CENSOR에 전원을 공급하기 위해 ECM에 의해 공급되는 기준 전압 (5V)입니다.두 번째 와이어는 신호 와이어로, 처리를 위해 압력 판독 값을 ECM으로 다시 전달합니다.세 번째 와이어는지면 와이어로 안정적인 전기 흐름을 보장하고 신호 간섭을 방지합니다.이러한 전선의 연결이 잘못되면 잘못된 판독 값과 잠재적 인 엔진 성능 문제가 발생할 수 있습니다.

맵 센서를 연결하기 전에 배선 하네스에 닳은 와이어, 부식 또는 느슨한 연결과 같은 마모 징후가 있는지 검사하십시오.전기 커넥터를 센서에 단단히 연결하여 안전하게 맞추십시오.센서가 진공 호스를 사용하는 경우, 진공 누출로 인해 센서가 부정확 한 판독 값을 제공 할 수 있으므로 균열, 누출 또는 단절을 확인하십시오.공기압 변동이 엔진 성능에 영향을 미치지 않도록 손상된 호스를 교체해야합니다.센서가 단단히 연결되면 배선이 올바르게 라우팅되고 시간이 지남에 따라 손상을 일으킬 수있는 핫 엔진 구성 요소와 접촉하지 않은지 확인하십시오.

맵 센서 교정

일부 차량에서는 새로운 맵 센서를 설치 한 후에는 정확한 압력 판독 값을 보장하기 위해 교정이 필요할 수 있습니다.교정은 센서를 ECM과 동기화하여 다양한 작동 조건에서 매니 폴드 압력을 올바르게 측정하는 프로세스입니다.적절한 교정이 없으면 센서가 잘못된 신호를 보내서 연료 조정, 엔진 망설임 또는 실속을 초래할 수 있습니다.일부 센서가 제조업체에 의해 사전 보석되므로 모든 차량에 수동 교정이 필요한 것은 아닙니다.그러나 수행하는 사람들의 경우 올바른 교정 절차에 따라 엔진 효율을 유지하는 데 도움이됩니다.

맵 센서를 보정하려면 센서 교정을 지원하는 진단 스캔 도구가 필요합니다.먼저 스캔 도구를 차량의 OBD-II 포트에 연결하고 제조업체의 지침을 따라 ECM의 메모리를 재설정하여 이전 센서에서 저장된 데이터를 지 웁니다.다음으로 차량 사양에 따라 기준 압력 값을 설정하십시오.이 프로세스를 통해 ECM은 새로운 센서의 판독 값을 인식하고 그에 따라 연료 전달을 조정할 수 있습니다.교정이 완료되면 테스트 드라이브를 수행하여 망설임이나 전력 손실없이 엔진이 원활하게 작동하는지 확인하십시오.성능 문제가 지속되면 추가 문제 해결이 필요할 수 있습니다.

맵 센서 테스트

맵 센서가 설치되고 연결되면 올바르게 작동하는지 확인하기 위해 테스트해야합니다.결함이있는 맵 센서는 거친 공회전, 가속 불량 및 연료 소비 증가와 같은 다양한 엔진 성능 문제를 일으킬 수 있습니다.센서 테스트에는 다양한 엔진 조건에서 전압 출력을 점검하여 정확한 압력 판독 값을 제공하는지 확인해야합니다.이것은 진단 스캔 도구 또는 멀티 미터를 사용하여 수행 할 수 있으며, 둘 다 센서의 출력 신호를 모니터링 할 수 있습니다.

진단 스캔 도구로 맵 센서를 테스트하려면 엔진을 시동하여 유휴 상태로 유지하십시오.스캔 도구를 차량의 OBD-II 포트에 연결하고 센서 데이터 메뉴로 이동하십시오.엔진 속도를 점차적으로 증가시키고 감소시키는 동안 맵 센서 판독 값을 관찰하십시오.가속 될 때 센서 전압이 증가하고 감소 할 때 감소해야합니다.전압이 일정하게 유지되거나 불규칙한 변동이 표시되면 센서에 결함이있을 수 있습니다.또는 멀티 미터로 맵 센서를 테스트하려면 DC 전압 모드로 설정하고 양수 리드를 신호 와이어와 음의 리드에 연결하십시오.점화가 켜져 있지만 엔진이 꺼지면 전압은 4.5V에서 5V 사이로 읽어야합니다.엔진이 작동하면 스로틀 입력에 따라 전압이 변동해야합니다.일관되게 낮거나 높은 전압 판독 값은 센서, 배선 문제 또는 진공 누출이 결함이있는 것을 나타낼 수 있으며,이 모두는 추가 검사가 필요합니다.

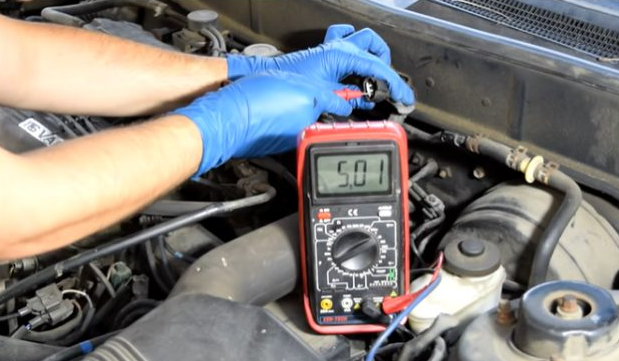

그림 8. 맵 센서 테스트

결함이있는지도 센서의 증상은 무엇입니까?

MAP 센서는 엔진 제어 모듈 (ECM)이 연료 전달 및 점화 타이밍을 조정하는 데 도움이되므로 모든 고장으로 인해 엔진 작동이 잘못 될 수 있습니다.잘못된지도 센서의 증상을 조기에 인식하면 심각한 엔진 손상과 비싼 수리를 방지 할 수 있습니다.아래는 결함이있는 맵 센서의 가장 일반적인 경고 신호와 차량에 어떤 영향을 미치는지입니다.

엔진 표시등 (CEL)이 켜집니다

실패한 맵 센서의 가장 즉각적이고 눈에 띄는 징후 중 하나는 대시 보드에서 Check Engine Light (CEL)의 조명입니다.차량의 온보드 진단 시스템 (OBD-II)은 MAP 센서의 기능을 지속적으로 모니터링하며 센서가 불규칙하거나 잘못된 판독 값을 제공하면 ECM이 문제를 감지하고 경고등을 트리거합니다.이 경고는 시스템이 DTC (Diagnostic Trouble Code)를 저장했음을 나타냅니다. DTC (Diagnostic Trouble Code)는 OBD-II 스캐너를 사용하여 검색하여 문제를 정확히 찾아 낼 수 있음을 나타냅니다.체크 엔진 표시등이 항상 맵 센서 문제를 의미하는 것은 아니지만 무시해서는 안되는 중요한 경고 역할을합니다.

결함이있는 맵 센서와 관련된 공통 문제 코드에는 P0105 (MAP 센서 회로 오작동), P0106 ​​(MAP 센서 범위/성능 문제), P0107 (MAP 센서 전압이 너무 낮음) 및 P0108 (맵 센서 전압이 너무 높음)이 포함됩니다.이러한 각 코드는 다른 유형의 맵 센서 실패를 나타내지 만 해결되지 않은 상태에서는 모두 심각한 성능 문제를 일으킬 수 있습니다.체크 엔진 표시등이 나타나면 즉시 오류 코드를 진단하고 센서 오작동을 해결하면 엔진의 추가 손상을 방지하고 최적의 차량 성능을 복원하는 데 도움이됩니다.오랜 기간 동안 CEL을 무시하면 연료 효율이 감소하고, 거친 주행 조건 및 잠재적 인 장기 기계적 문제가 발생할 수 있습니다.

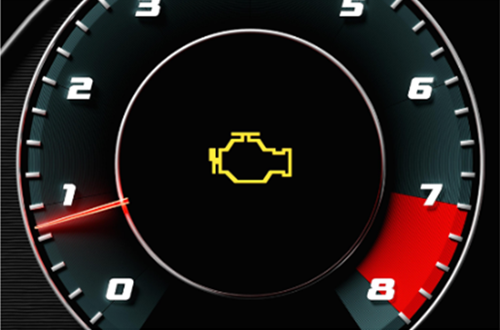

그림 9. 조명 검사 엔진 조명을 표시하는 대시 보드 (CEL)

엔진 성능 저하

오작동하는 맵 센서는 엔진의 성능에 영향을 줄 수있어 몇 가지 눈에 띄는 문제가 발생할 수 있습니다.일반적인 증상 중 하나는 거친 유휴 상태이며, 차량이 정지 될 때 엔진이 지나치게 흔들리거나 진동합니다.가속 중에 망설임이나 부진성을 경험할 수있어 차량이 응답하지 않거나 속도를 높이기 위해 느리게 만듭니다.경우에 따라 엔진이 예기치 않게, 특히 신호등이나 정지 표지판에서 정차 할 때 마구간이 정지 될 수 있습니다.이러한 엔진 작동에서 안정성 손실은 특히 교통량이 많은 조건에서 또는 고속도로에 합병 할 때 예측할 수없고 심지어 안전하지 않을 수 있습니다.

이러한 성능 문제는 MAP 센서가 ECM에 잘못된 압력 판독 값을 보내서 공기 연료 혼합물 및 점화 타이밍을 올바르게 조정하지 못하므로 발생합니다.결과적으로 엔진은 올바른 양의 연료를받지 못하여 전력 손실을 일으키고 전반적인 효율이 줄어 듭니다.차량은 오르막길을 운전하는 동안 속도를 유지하는 데 어려움을 겪거나 하중이 갑자기 전력이 떨어집니다.무너지지 않은 상태로 유지하면 맵 센서가 실패한 지속적인 작동은 장기 엔진 마모, 응답 성이 감소하며 연료 소비 증가로 이어질 수 있으며 궁극적으로 더 실망스럽고 비용이 많이 드는 운전을 할 수 있습니다.

연료 효율 감소

결함이있는 맵 센서로 인해 엔진이 필요한 것보다 더 많은 연료를 소비하여 연료 효율이 줄어들고 급유가 더 자주 발생할 수 있습니다.MAP 센서는 흡기 매니 폴드 압력을 측정하여 최적의 공기 연료 비율을 결정하는 데 도움이되므로 잘못된 판독 값은 과도한 연료 분사로 이어질 수 있습니다.이는 엔진이 필요한 것보다 더 많은 연료를 태워 갤런 당 차량의 마일을 줄이고 연료 비용이 증가 할 수 있음을 의미합니다.운전 습관이 변하지 않더라도 평소보다 더 자주 급유해야한다는 것을 알 수 있습니다.

잘못된 연료 전달의 또 다른 결과는 지나치게 풍부한 공기 연료 혼합물로, 과도한 연료가 엔진에 주입되어 번지지 않은다.이것은 연료를 낭비 할뿐만 아니라 배기 가스 배출량을 증가시켜 차량을 환경 친화적으로 덜 만듭니다.풍부한 혼합물의 징후에는 점화 플러그에 검은 그을음, 배기 가스의 강한 연료 냄새, 엔진 내부의 정상 탄소 축적이 포함됩니다.결함이있는 맵 센서를 조기에 해결하면 적절한 연비를 회복하고 배출량을 줄이며 전반적인 엔진 효율성을 향상시켜 돈을 절약하고 환경 영향을 줄일 수 있습니다.

엔진 오용 및 진동

엔진 오류는 실패한 맵 센서의 또 다른 일반적인 증상입니다. 잘못된 공기 압력 판독 값은 연료 분사 및 연소의 정확한시기를 방해 할 수 있기 때문입니다.공기 연료 혼합물이 너무 마른 또는 너무 풍부한 경우, 연료가 실린더 내부에서 제대로 발화하지 않아 망설임, 멍청이 또는 거친 가속도를 유발할 수 있습니다.이로 인해 부드러운 전력 전달이 부족하여 운전 경험이 덜 안정적이며 예측할 수 없습니다.불완전한 연소 사이클이 엔진 작동의 균형에 영향을 미치기 때문에 엔진 오용은 특히 공전하거나 가속화 될 때 눈에 띄는 진동을 일으킬 수 있습니다.

무너지지 않은 상태에서 반복되는 엔진 오용은 점화 플러그, 점화 코일 및 촉매 변환기와 같은 구성 요소에 추가 손상을 일으킬 수 있습니다.배기 시스템을 통과하지 않은 연료는 탄소 축적, 센서가 막히고 시간이 지남에 따라 엔진 효율을 줄일 수 있습니다.심각한 경우, 장기간의 오해는 내부 엔진 손상에 기여할 수 있으며 고가의 수리가 필요합니다.운전 중에 차량이 흔들 리거나 망설임이 시작되면 맵 센서를 검사하고 문제를 즉시 해결하면 장기 손상을 방지하고 원활한 엔진 작동을 복원하는 데 도움이 될 수 있습니다.

배기 가스에서 검은 연기

배기 가스의 과도한 검은 연기는 엔진이 너무 풍부하게 작동한다는 강력한 지표입니다. 이는 종종 결함이있는 맵 센서로 인해 발생할 수 있습니다.ECM이 부정확 한 압력 데이터를 받으면 필요한 것보다 더 많은 연료를 주입하여 불완전한 연소를 초래할 수 있습니다.이 과도한 연료는 배기 시스템을 검은 연기로 나옵니다. 이는 연료가 효율적으로 연소되지 않는다는 가시 신호입니다.또한 배기 가스로부터 강한 휘발유 냄새가 나면 엔진이 연료가 과도하게 나타 났음을 확인할 수 있습니다.

풍부한 연료 혼합물의 또 다른 부작용은 점화 플러그 및 산소 센서와 같은 엔진 성분에 대한 탄소 침전물 증가입니다.이러한 예금으로 인해 엔진 성능이 저하되고, 오해 및 배출량이 증가하여 차량의 효율성에 더 큰 영향을 미칩니다.장기간 연료로 엔진을 실행하면 유해한 배출량을 줄이는 데 도움이되는 고가의 구성 요소 인 촉매 변환기가 손상 될 수 있습니다.MAP 센서 문제를 조기에 해결하면 과도한 연료 소비를 방지하고, 적절한 연소를 복원하며, 환경 오염을 줄일 수 있습니다.

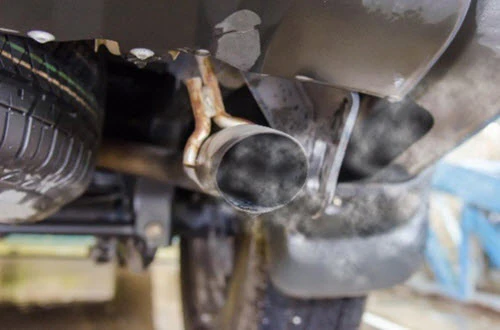

그림 10. 가시 배기 가스

엔진 시동이 어려워집니다

실패한 맵 센서는 특히 추운 날씨 나 차량이 장기간 앉아있는 후 엔진을 더욱 어렵게 만들 수 있습니다.맵 센서는 연소에 필요한 올바른 양의 연료를 결정하는 데 역할을하기 때문에 잘못된 압력 판독 값은 연료 전달의 불균형을 유발할 수 있습니다.이로 인해 엔진이 시작되기 전에 크랭크 시간이 길어질 수 있으므로 차량을 달리기 위해 여러 번 시도해야합니다.

더 심각한 경우, 엔진이 전혀 시작하거나 거칠어지면서 몇 초 동안 스퍼터링하기 전에 부드럽게 작동하지 않을 수 있습니다.이러한 시작 문제는 맵 센서가 악화되어 스타터 모터와 배터리의 마모가 증가함에 따라 더 빈번해질 수 있습니다.차량이 시작에 어려움이 있거나 연장 된 크랭크를 경험하면 맵 센서를 테스트하고 전기 연결을 검사하면 문제가 악화되기 전에 문제를 진단하는 데 도움이 될 수 있습니다.

유휴 속도가 높습니다

결함이있는 맵 센서로 인해 공기 압력 판독 값이 ECM으로 전송되어 엔진이 비정상적으로 고속으로 유휴 상태가 될 수 있습니다.일반적으로 차량 모델에 따라 엔진은 700-900 rpm 사이에서 공전해야합니다.그러나 맵 센서가 실패하면 ECM은 오 탐지 수준을 해석하고 유휴 속도를 증가시킬 수 있습니다.가속기를 누르지 않고도 차량이 중립적이거나 공원에있을 때 엔진이 과도하게 회복된다는 것을 알 수 있습니다.

연료 소비가 높을뿐만 아니라 지속적으로 높은 유휴 상태로 인해 엔진 구성 요소의 마모가 증가 할 수 있습니다.장기간의 유휴 속도는 스로틀 본체, 센서 및 기타 연료 시스템 부품에 추가 변형을하여 수명을 줄입니다.맵 센서 문제를 즉시 해결하면 안정적인 유휴 상태를 유지하고 연료 효율을 향상 시키며 시간이 지남에 따라 과도한 엔진 응력을 방지 할 수 있습니다.

결함이있는 맵 센서 교체

실패한 맵 센서는 엔진 응답이 열악하고 연료 소비가 증가하며 배기 가스의 검은 연기를 유발할 수 있습니다.센서에 결함이있는 것으로 확인되면 새로운 고품질 센서로 교체하면 엔진 기능이 다시 작동하는 데 도움이됩니다.프로세스는 매우 간단하지만 안전하고 성공적인 교체를 보장하기 위해 올바른 단계를 수행하는 것이 중요합니다.아래는 맵 센서를 올바르게 교체하는 방법에 대한 자세한 안내서입니다.

필요한 도구와 부품을 수집하십시오

교체 프로세스를 시작하기 전에 올바른 도구와 장비를 준비하는 것이 중요합니다.모든 것을 준비하면 교체 프로세스가 더 빠르고 쉬워집니다.차량의 제조사 및 모델과의 호환성을 기반으로 새로운 맵 센서를 선택해야합니다.흡기 매니 폴드에서 센서를 제거하려면 소켓 렌치 또는 드라이버가 필요합니다.전기 접촉 클리너는 센서의 연결 지점을 정리하여 안전하게 맞출 수 있도록 도와줍니다.장갑과 안전 안경은 흙과 잔해로부터 손과 눈을 보호합니다.차량 서비스 매뉴얼은 필요한 경우 모델 별 지침을 제공합니다.모든 도구가 준비되면 이제 교체 프로세스를 시작할 차례입니다.

엔진을 끄고 배터리를 분리하십시오

안전을 위해 전기 부품에서 작업하기 전에 항상 엔진을 끄십시오.맵 센서가 엔진 제어 모듈 (ECM)에 연결되어 있으므로 네거티브 배터리 터미널을 분리하는 것이 좋습니다.이것은 차량의 컴퓨터 시스템에 전기 반바지 또는 우발적 인 손상을 방지합니다.배터리를 분리하려면 차량의 배터리를 후드 아래로 찾으십시오.렌치를 사용하여 네거티브 (-) 터미널에서 너트를 풀어줍니다.우발적 인 접촉을 방지하기 위해 케이블을 조심스럽게 제거하고 따로 보관하십시오.배터리 분리는 ECM을 재설정하고 이전 센서에서 저장된 오류 코드를 지우는 데 도움이됩니다.

엔진 베이에서 맵 센서를 찾으십시오

맵 센서는 일반적으로 스로틀 바디에 가깝게 흡기 매니 폴드 위에 또는 근처에 장착됩니다.전기 커넥터가있는 작은 구성 요소이며 경우에 따라 진공 호스가 부착되어 있습니다.정확한 위치는 차량에 따라 다를 수 있으므로 서비스 설명서를 점검하는 것이 도움이 될 수 있습니다.맵 센서를 찾으려면 배선 하네스가 부착 된 작은 센서를 찾으십시오.진공 호스에 연결되어 있는지 또는 흡기 매니 폴드에 직접 장착 된 지 확인하십시오.확실하지 않은 경우, 새로운 교체 센서와 비교하여 식별하는 데 도움이됩니다.맵 센서가 배치되면 제거 프로세스로 진행하십시오.

결함이있는 맵 센서를 제거하십시오

주변 구성 요소의 손상을 피하기 위해 이전 센서를 제거해야합니다.먼저, 릴리스 탭을 누르고 커넥터를 조심스럽게 당겨서 전선을 직접 당기지 않도록 전기 커넥터를 뽑아 내십시오.다음으로 소켓 렌치 또는 드라이버를 사용하여 장착 볼트 또는 나사를 제거하십시오.센서가 진공 라인에 연결된 경우, 호스를 손상시키지 않고 부드럽게 당기십시오.연결이 끊어지면 장착 위치에서 센서를 제거하십시오.균열, 오일 축적 또는 부식과 같은 가시적 손상을 입증하여 오래된 센서에 실패했을 수 있습니다.

새 맵 센서를 설치하십시오

결함이있는 센서가 제거되면 새 맵 센서를 설치하는 것이 간단합니다.흙, 기름 또는 잔해물을 제거하기 위해 부드러운 천 또는 전자 접촉 세정제로 장착 영역을 청소하는 것으로 시작하십시오.새 맵 센서를 장착 위치와 정렬하고 해당되는 경우 누출을 방지하기 위해 진공 호스를 단단히 부착하십시오.소켓 렌치 또는 스크루 드라이버를 사용하여 볼트 또는 나사로 센서를 고정시켜 센서를 손상시킬 수 있으므로 전복하지 않도록합니다.마지막으로, 배선 하네스를 클릭 할 때까지 배선 하네스를 새 센서에 단단히 연결하여 전기 커넥터를 다시 연결하십시오.올바르게 설치된 센서는 느슨한 연결이나 진공 누출없이 꼭 맞아야합니다.

배터리 및 정리 오류 코드를 다시 연결하십시오

새 센서를 설치 한 후 차량의 전원을 복원하고 저장된 오류 코드를 재설정 할 차례입니다.배터리를 다시 연결하려면 네거티브 (-) 배터리 터미널을 배터리 포스트에 다시 부착하고 렌치를 사용하여 연결을 단단히 조입니다.터미널이 확고하게 제자리에 있는지 확인하면 전기 문제가 방지됩니다.ECM에 여전히 오래된 센서 데이터가 저장 될 수 있으므로 코드를 지우면 새로운 맵 센서가 시스템에 의해 올바르게 인식되도록합니다.OBD-II 스캐너를 사용하여 저장된 문제 코드를 지우거나 ECU가 자연스럽게 재설정되도록 10-15 분 동안 배터리를 분리하여 오류 코드를 지울 수 있습니다.코드가 지워지면 차량을 테스트하십시오.

엔진을 시동하고 새 맵 센서를 테스트하십시오

맵 센서를 교체 한 후 엔진을 시동하고 새 센서가 제대로 작동하는지 확인하는 것이 중요합니다.점화를 켜고 엔진을 몇 분 동안 공전시킵니다.엔진은 실속이나 망설임없이 원활하게 작동해야합니다.대시 보드의 경고등을 확인하십시오. 체크 엔진 표시등이 꺼지면 교체가 성공적이었습니다.엔진이 가속 및 감속에 잘 대응하도록하기 위해 짧은 테스트 드라이브를 사용하십시오.다음 몇 개의 드라이브에 대한 연료 효율과 성능을 모니터링하십시오.차량이 더 잘 작동하면 새 센서가 올바르게 작동합니다.체크 엔진 표시등이 반환되거나 엔진이 여전히 제대로 작동하지 않으면 설치, 배선 및 진공 연결을 다시 확인하여 모든 것이 안전 해지도록하십시오.

엔진 센서의 비교

맵 센서 대 MAF 센서

맵 (매니 폴드 절대 압력) 센서와 MAF (Mass Air Flow) 센서는 엔진의 공기 흡기 시스템에서 중요한 구성 요소입니다.엔진 제어 모듈 (ECM)이 연료 전달 및 점화 타이밍을 조정하는 데 도움이되지만 다른 방식으로 작동하며 다른 유형의 엔진에서 사용됩니다.맵 센서는 흡기 매니 폴드 내부의 압력을 측정하여 엔진에 얼마나 많은 공기가 들어가는지를 결정하는 데 도움이됩니다.일반적으로 오래된 가솔린 엔진과 대부분의 디젤 엔진에서 발견되며 공기 연료 혼합물을 조정하는 데 도움이됩니다.MAP 센서는 단순하고 내구성이 뛰어나며 공기 오염의 영향을받지 않으므로 다양한 하중 조건에서 작동하는 엔진에 신뢰할 수있는 선택이됩니다.강화 압력을 정확하게 측정 할 수 있기 때문에 터보 차저 및 과급 엔진에 유용합니다.

MAF 센서는 엔진으로 흐르는 실제 공기량을 측정합니다.전자 연료 분사가있는 현대 가솔린 엔진에서 더 일반적으로 사용됩니다.MAF 센서는 공기 흐름을보다 정확하게 측정 할 수 있으므로 연료 효율을 높이고 엔진 성능이 부드럽습니다.그러나 MAF 센서는 먼지, 먼지 및 오일 축적에 더 민감하므로 청소 및 유지 보수가 더 빈번합니다.맵 센서와 MAF 센서 사이의 선택은 엔진의 설계 및 연료 분사 시스템에 따라 다릅니다.일부 최신 차량은 두 센서를 함께 사용하여 연료 관리를위한보다 정확한 데이터를 제공합니다.

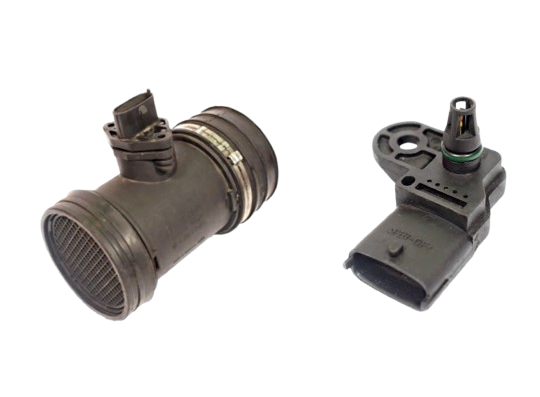

그림 11. MAF 센서 대지도 센서

절대 압력 맵 센서 대 차등 압력 맵 센서

절대 압력 맵 센서와 차동 압력 맵 센서는 유사한 기능을 사용하지만 다른 방식으로 압력을 측정하여 각각의 엔진 유형에 적합합니다.절대 압력 맵 센서는 완벽한 진공 (0 압력)에 대한 흡기 매니 폴드 내부의 공기 압력을 측정합니다.이 유형의 센서는 터보 차저 또는 과급 엔진에서 사용되며, 부스트 압력의 정확한 측정이 중요합니다.절대 압력을 측정하기 때문에 고도 또는 대기 변화에 관계없이 일관된 판독 값을 제공하므로 다양한 환경 조건에서 작동하는 엔진에 더 신뢰할 수 있습니다.

차압 맵 센서는 엔진 흡기 시스템의 두 지점 사이의 압력 차이를 측정합니다.센서의 한쪽은 흡기 매니 폴드에 연결되고 다른 쪽은 스로틀 바디와 같은 공기 흡기 시스템의 다른 부분에 연결됩니다.이 유형의 센서는 자연 흡기 엔진에서 사용되며 압력 차이를 측정하면 연료 분사 및 엔진 하중을 조정하는 데 도움이됩니다.또한 막힌 에어 필터 또는 흡기 누출과 같은 공기 흐름 제한을 진단하는 데 유용합니다.이 두 센서 중에서 선택하는 것은 엔진 유형 및 성능 요구 사항에 따라 다릅니다.터보 차저 엔진은 부스트 ​​제어를 위해 절대 압력 측정이 필요하지만 자연적으로 흡인 된 엔진은 적절한 공기 흐름 균형과 연료 관리를 보장하기 위해 차압 측정의 혜택을받습니다.

절대 압력 맵 센서 대 게이지 압력 맵 센서

절대 압력 맵 센서와 게이지 압력 맵 센서는 흡기 매니 폴드 압력을 측정하지만 다른 방식으로는 엔진 제어 시스템이 데이터를 해석하는 방법에 영향을 미칩니다.절대 압력 맵 센서는 완벽한 진공 (0 압력)에 비해 흡기 매니 폴드 내의 총 압력을 측정합니다.이로 인해 터보 차저 및 과급 엔진에 대한 훌륭한 선택이되며, 이는 정확한 부스트 압력 판독 값이 연료 및 점화 타이밍 조정에 필요합니다.대기압을 고려하지 않기 때문에 모든 고도에서 일관된 판독 값을 제공하므로 다른 고도에서 작동하는 차량에 이상적입니다.

게이지 압력 맵 센서는 주변 대기압에 비해 압력을 측정합니다.이것은 해수면에서 독서가 고도 지역의 판독과 비교할 때 다를 수 있음을 의미합니다.자연적으로 흡인 된 엔진은 부스트 ​​압력 모니터링이 필요하지 않기 때문에 복잡한 계산 없이도 적절한 연료 관리를 보장하기 위해 게이지 압력 맵 센서를 사용합니다.이 센서는 또한 더 저렴하고 설치가 쉽기 때문에 표준 휘발유 엔진에 실용적으로 선택할 수 있습니다.이 두 센서 사이의 결정은 엔진의 공기 흡입 시스템에 따라 다릅니다.터보 차저 및 고성능 엔진은 절대 압력 맵 센서의 이점을 얻는 반면 자연적으로 흡인 된 엔진은 게이지 압력 맵 센서와 잘 작동 할 수 있습니다.

절대 압력 맵 센서 대 주파수 출력 맵 센서

절대 압력 맵 센서와 주파수 출력 맵 센서의 주요 차이점은 데이터를 엔진 제어 모듈 (ECM)으로 전송하는 방법입니다.절대 압력 맵 센서는 매니 폴드 압력에 기초하여 선형 전압 출력을 제공합니다.이는 흡기 매니 폴드 내부의 압력이 증가하거나 감소함에 따라 센서가 ECM에 해당 전압 신호를 보냅니다.이 센서는 정확하고 신뢰할 수 있으며 전기적 간섭의 영향을받지 않기 때문에 많은 차량에서 널리 사용됩니다.

주파수 출력 맵 센서는 전압 변경을 보내는 대신 다양한 주파수를 가진 신호를 생성합니다.흡기 매니 폴드의 압력이 변함에 따라 신호의 주파수가 증가하거나 감소합니다.이 센서는 일반적으로보다 정확한 엔진 관리를 위해 고해상도 데이터가 필요한 최신 디지털 엔진 제어 시스템에서 사용됩니다.주파수 출력 맵 센서의 주요 장점은 신호 간섭에 대한 저항과 고속 데이터 전송을 제공하는 능력으로 인해 빠른 응답 시간이 필요한 성능 엔진에 이상적입니다.그러나 설치가 더 복잡하고 호환되는 ECM이 필요할 수 있습니다.이 두 센서 사이의 선택은 엔진의 전자 시스템에 따라 다릅니다.표준 차량은 종종 단순성과 신뢰성으로 인해 절대 압력 맵 센서를 사용하는 반면, 고급 엔진 관리 시스템은 주파수 출력 맵 센서의 고속 정확도로부터 이익을 얻습니다.

절대 압력 맵 센서 대 아날로그 전압 출력 맵 센서

절대 압력 맵 센서와 아날로그 전압 출력 맵 센서는 흡기 매니 폴드의 공기 압력을 측정하지만 ECM에 데이터를 출력하는 방식이 다릅니다.절대 압력 맵 센서는 흡기 매니 폴드 내부의 절대 압력을 나타내는 안정적이고 정확한 전압 신호를 제공합니다.따라서 적절한 공기 연료 혼합물 조정을 위해서는 정확한 부스트 압력 판독 값이 필요한 강제 유도 엔진에 이상적입니다.절대 압력을 측정하기 때문에 외부 환경 조건의 영향을받지 않으므로 기후와 고도에서 더 신뢰할 수 있습니다.

반면 아날로그 전압 출력 맵 센서는 매니 폴드 압력에 따라 변하는 전압 신호를 보냅니다.절대 압력 맵 센서와 유사하게 작동하지만 출력은 전기 소음 및 환경 변화에 더 취약하므로 정확도에 약간 영향을 줄 수 있습니다.그러나이 센서는 설계에서 더 간단하고 비용 효율적이므로 기본 엔진 관리 시스템에 적합합니다.이 두 센서 사이의 선택은 엔진에 필요한 정확도 수준에 따라 다릅니다.고성능 또는 터보 차저 엔진은 정확한 압력 판독 값을 위해 절대 압력 맵 센서를 사용하는 반면, 표준 자연 흡기 엔진은 저렴한 비용과 단순성으로 인해 아날로그 전압 출력 맵 센서와 잘 작동 할 수 있습니다.

맵 센서 애플리케이션

다음은 맵 센서의 주요 응용 프로그램과 엔진 최적화 및 차량 안정성에 어떻게 기여하는지에 대한 자세한 설명입니다.

연료 분사 시스템 최적화

맵 센서는 ECM에 데이터를 제공하므로 엔진 하중 조건에 따라 공기 연료 혼합물을 조절할 수 있으므로 연료 분사 시스템의 중요한 부분입니다.흡입 매니 폴드 내에서 공기압의 변화를 감지함으로써 MAP 센서는 효율적인 연소에 필요한 정확한 연료를 결정하는 데 도움이됩니다.가속도 중 또는 가파른 언덕을 등반 할 때 엔진이 무거운 하중을 받으면 맵 센서는 흡기 매니 폴드 압력을 낮추고 ECM에 연료 분사를 증가시킵니다.이 추가 연료 공급은 엔진이 최적의 연소 효율을 유지하면서 운전자의 요구를 충족시키기에 충분한 전력을 생성하도록합니다.반면, 차량이 일정한 속도로 공전하거나 순항 할 때, 맵 센서는 더 높은 매니 폴드 압력을 감지하여 ECM이 연료 분사를 줄 이도록 촉구합니다.이 규제는 과도한 연료 소비를 방지하여 연비를 개선하고 배출량을 줄입니다.

올바르게 작동하는 맵 센서가 없으면 ECM은 올바른 공기 연료 비율을 결정하기 위해 고군분투하여 엔진이 너무 풍부한 (너무 많은 연료) 또는 너무 마른 (너무 적은 연료)로 이어질 수 있습니다.지나치게 풍부한 혼합물은 비효율적 인 연소를 유발하여 탄소 축적, 배출 증가 및 연료 낭비를 초래할 수 있습니다.반대로, 린 혼합물은 엔진 노크, 오도 및 엔진 부품에 장기 손상을 초래할 수 있습니다.실패한지도 센서의 증상에는 거친 공회전, 가속 중 주저 및 연료 효율이 좋지 않습니다.MAP 센서가 올바르게 작동하도록함으로써 차량 소유자는 원활한 엔진 성능을 유지하고 연료 시스템 구성 요소의 수명을 연장 할 수 있습니다.

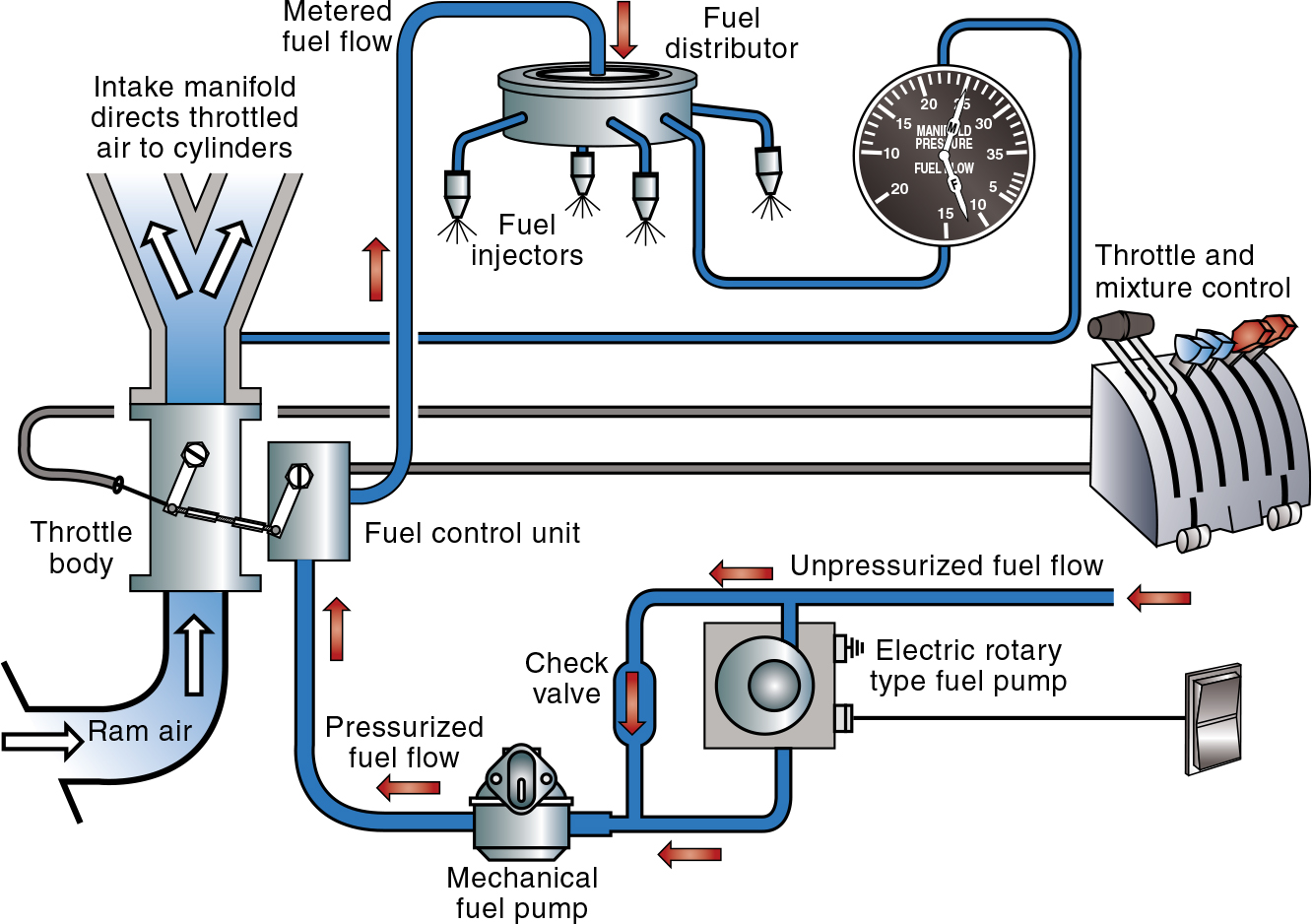

그림 12. 연료 분사 시스템 최적화 다이어그램

터보 차저 및 과급 엔진 부스트 제어

터보 차저 및 과급 엔진에서 MAP 센서는 최적의 전원 전달 및 엔진 안전을 보장하기 위해 부스트 압력을 조절하는 역할을합니다.이러한 유형의 엔진은 강제 유도 시스템을 사용하여 연소 챔버로 유입되는 공기의 양을 증가시켜 전력 출력이 향상됩니다.그러나 부스트 압력이 올바르게 모니터링되고 제어되지 않으면 엔진 손상이나 비효율적 인 성능으로 이어질 수 있습니다.맵 센서는 섭취 매니 폴드 압력을 지속적으로 측정하고 데이터를 ECM으로 보냅니다.센서가 과도하게 높은 부스트 ​​압력을 감지하면 ECM은 과도한 공기압으로 인한 엔진 손상을 방지하기 위해 폐기물 게이트 조정 또는 연료 전달 수정과 같은 시정 조치를 취할 수 있습니다.

반대로, 맵 센서가 불충분 한 부스트 압력을 감지하면 ECM은 올바른 레벨을 복원하기 위해 매개 변수를 조정하여 올바른 연소 및 전력 출력을 보장 할 수 있습니다.터보 차저 또는 과급 된 엔진의 결함이있는 맵 센서는 잘못된 부스트 레벨로 이어질 수있어 예측할 수없는 가속도, 전력 손실 및 연료 소비 증가를 유발할 수 있습니다.극단적 인 경우, 엔진 경고등을 트리거하거나 차량을 림프 모드로 넣어 성능을 제한하여 추가 손상을 방지 할 수도 있습니다.맵 센서를 양호한 작업 상태로 유지함으로써 강제 유도 엔진의 성능, 효율성 및 수명을 유지하여 더 부드럽고 강력한 운전 경험을 보장 할 수 있습니다.

배기 가스 재순환 (EGR) 시스템 제어

MAP 센서는 또한 배기 가스 재순환 (EGR) 시스템의 작동에 역할을하며, 이는 연소 온도를 낮추어 배출을 줄이기 위해 설계되었습니다.EGR 시스템은 배기 가스의 일부를 흡기 매니 폴드로 다시 소개하여 유해한 오염 물질 인 질소 산화물 (NOX)의 형성을 감소시킴으로써 기능한다.맵 센서는 흡기 매니 폴드 내부의 압력을 모니터링 하여이 프로세스를 조절하는 데 도움이되며 ECM은 EGR 밸브의 작동을 제어 할 수 있습니다.정상 순항 또는 공회전 중에는 엔진 하중이 낮은 경우 ECM은 맵 센서의 데이터를 사용하여 EGR 밸브를 열어 배기 가스가 흡기에 들어갈 수 있도록합니다.이것은 연소 온도를 식히고 배출량을 줄이는 데 도움이됩니다.

그러나 엔진이 무거운 하중이되면 ECM은 EGR 밸브를 닫아 최대 전력 출력이 유지되도록합니다.맵 센서가 실패하거나 잘못된 판독 값을 제공하는 경우 EGR 시스템이 제대로 작동하지 않아 유해한 배출량, 엔진 노크 및 연료 효율 감소가 발생할 수 있습니다.결함이있는 맵 센서로 인한 오작동 EGR 시스템의 일반적인 증상에는 거친 공회전, 가속 중 주저 및 조명 된 체크 엔진 표시등이 포함됩니다.MAP 센서가 제대로 작동하도록하면 차량이 환경 표준을 충족시키고 더 부드럽고 효율적인 엔진 작동을 제공합니다.

그림 13. 배기 가스 재순환 (EGR) 시스템 제어

자동 변속기 시프트 제어

전자적으로 제어되는 자동 변속기가있는 일부 최신 차량에서 MAP 센서는 최적의 시프트 포인트를 결정하고 전송 압력 조정을 지원합니다.ECM은 엔진 부하 및 흡기 매니 폴드 압력을 지속적으로 모니터링하여 MAP 센서 데이터를 사용하여 시프트 타이밍 및 전송 작동을 개선합니다.예를 들어, 빠른 가속도에서 맵 센서는 엔진 부하가 증가하고 ECM을 신호로 감지하여 상향 시프트를 지연시켜 엔진이 최대 전력 출력을 위해 더 낮은 기어로 유지할 수 있습니다.라이트 스로틀 크루징 중에 맵 센서는 엔진 부하가 낮아져 전송이 더 빨리 연료 효율을 높이고 매끄러운 운전을 위해 전송을 더 빨리 촉구합니다.맵 센서가 오작동하는 경우 변속기는 지연 또는 조기 기어 변경, 거친 변화 또는 기어 사이의 미끄러짐과 같은 부적절한 이동 동작을 경험할 수 있습니다.이러한 문제는 운전 편의가 열악하고 연료 효율이 감소하며 전송 부품에 대한 불필요한 마모로 이어질 수 있습니다.잘 작동하는 맵 센서는 기어 교대가 다양한 주행 조건에 대해 반응이 좋고 매끄럽고 적절하게 시간을 보장하여 궁극적으로 차량 성능과 드라이버 경험을 향상시킵니다.

엔진 성능에 대한 고도 보상

맵 센서는 또한 고도 보상에 역할을하며 엔진이 다른 고도에서 다양한 대기 압력에 적응할 수 있습니다.차량이 더 높은 고도로 올라 가면 주변 공기압이 감소하여 연소에 이용 가능한 산소의 양에 영향을 미칩니다.적절한 조정이 없으면 엔진이 높은 고도에서 너무 풍부하여 과도한 연료 소비, 성능 저하 및 배출량 증가를 초래할 수 있습니다.맵 센서는 이러한 공기압의 변화를 감지하고 ECM에 연료 분사를 수정하여 그에 따라 연료 분사를 수정하여 엔진이 고도에 관계없이 최적의 성능과 효율성을 유지하도록합니다.이 보상이 없으면 산악 또는 고도 지역을 여행하는 차량은 느린 가속, 거친 공회전 및 열악한 연비를 경험할 수 있습니다.올바르게 작동하는 맵 센서를 사용하면 엔진이 고도 변화에 원활하게 조정하여 해수면이든 높은 지형에서 일관된 운전 경험을 제공 할 수 있습니다.

진단 목적을위한 항공 연료 비율 모니터링

엔진 제어에서의 역할 외에도 MAP 센서는 진단 및 연료 시스템 문제 문제 해결에 가치가 있습니다.시간 섭취 매니 폴드 압력 데이터를 제공함으로써 MAP 센서는 기계공 및 차량 소유자가 OBD-II 스캐너를 사용하여 공기 연료 혼합물의 이상을 감지 할 수 있도록합니다.진공 누출, 오작동 연료 인젝터 또는 막힌 에어 필터와 같은 문제는 압력 판독 값이 잘못되어 엔진 성능에 영향을 줄 수 있습니다.MAP 센서 데이터를 분석하면 비용이 많이 드는 엔진 손상 또는 비효율적 인 작동으로 이어지기 전에 잠재적 인 문제를 진단하고 해결할 수 있습니다.MAP 센서의 정기적 인 모니터링 및 유지 보수는 엔진이 원활하게 작동하고 배출량을 줄이며 연료 효율을 유지하여 불필요한 수리를 방지하고 전반적인 차량 신뢰성을 향상시키는 데 도움이됩니다.

건강한 맵 센서를 유지하는 방법?

센서와 연결을 정기적으로 검사하십시오

시간이 지남에 따라 맵 센서와 전기 연결은 마모, 부식 또는 느슨한 연결로 어려움을 겪을 수있어 정확한 판독 값을 제공하는 능력에 영향을 줄 수 있습니다.MAP 센서는 압력 데이터를 엔진 제어 모듈 (ECM)으로 전송하므로 결함이있는 배선 또는 접촉이 불량하면 엔진 망명, 가속도가 좋지 않으며 연료 소비가 높아질 수 있습니다.센서의 성능을 유지하려면 느슨하거나 손상되거나 부식 된 배선을 확인하는 것이 중요합니다.센서의 전기 커넥터가 더럽거나 부식 된 경우 전자 접촉 클리너로 청소하면 적절한 신호 전송을 복원 할 수 있습니다.센서가 안전하게 장착되고 올바르게 연결되도록하면 대시 보드의 갑작스런 센서 고장 또는 경고등을 방지 할 수 있습니다.

에어 필터를 깨끗하게 유지하십시오

더럽거나 막히지 않은 공기 필터는 먼지, 잔해 및 오염 물질이 섭취 매니 폴드에 들어가게하여 결국 맵 센서에 영향을 줄 수 있습니다.센서가 먼지 또는 탄소 침전물로 덮여 있으면 부정확 한 압력 판독 값을 제공하여 ECM이 공기 연료 혼합물을 잘못 계산할 수 있습니다.이로 인해 거친 공회전, 엔진 망설임 또는 연료 소비가 증가 할 수 있습니다.일반 서비스 간격으로 에어 필터를 교체하면 오염 물질이 맵 센서에 도달하지 못하게됩니다.깨끗한 공기 필터를 사용하면 엔진이 제대로 호흡 할 수 있으므로 맵 센서가 정확한 연료 관리를 위해 정확한 공기 압력 데이터를 수신 할 수 있습니다.에어 필터를 양호한 상태로 유지하면 맵 센서 수명이 연장되고 전반적인 엔진 효율이 향상됩니다.

진공 라인을 검사하고 유지 관리합니다

맵 센서는 진공 호스에 의존하여 흡기 매니 폴드 압력을 올바르게 측정합니다.이 호스가 균열, 누출 또는 막힘이 발생하면 센서는 잘못된 압력 판독 값을받을 수있어 연료 전달이 잘못되었습니다.이로 인해 엔진 출력 손실, 실속 및 스로틀 응답 불량이 발생할 수 있습니다.정확한 센서 판독 값을 유지하려면 진공 호스의 마모 징후, 느슨한 피팅 또는 누출이 있는지 정기적으로 검사하는 것이 중요합니다.진공 누출을 감지하는 간단한 방법은 엔진 베이의 소리를 듣는 것입니다.진공 호스가 손상되거나 느슨한 것으로 밝혀지면 교체하거나 다시 연결하면 공기 흐름 중단을 방지하고 맵 센서가 올바르게 작동하도록 할 수 있습니다.

고품질 연료를 사용하십시오

품질이 좋지 않은 연료는 엔진 내부에 탄소 침전물과 잔류 물 축적을 유발할 수 있으며, 결국 맵 센서의 정확도에 영향을 줄 수 있습니다.흡기 시스템에 연료 첨가제, 오염 물질 또는 번지지 않은 연료가 쌓이면 센서 감도를 줄이고 공기 압력 판독 값이 잘못 될 수 있습니다.이로 인해 엔진 오용, 배기 가스의 검은 연기 및 연비 불량이 발생할 수 있습니다.깨끗한 연소 특성으로 고품질 연료를 사용하면 원치 않는 잔류 물 축적을 방지하여 흡기 시스템과 맵 센서를 깨끗하게 유지합니다.연료 시스템 세정제 또는 첨가제는 탄소 침전물을 녹여 엔진 및 센서 성능을 향상시키는 데 도움이 될 수 있습니다.더 나은 품질의 연료를 지속적으로 사용하면 센서 수명이 길고 안정적인 엔진 작동이 더 안정됩니다.

센서를 먼지, 기름 및 수분에서 벗어나게하십시오

맵 센서는 엔진 근처에 있기 때문에 오일 증기, 먼지 및 수분에 노출되어 센서 오염 또는 부식으로 이어질 수 있습니다.센서가 오일이나 먼지로 코팅되면 ECM에 잘못된 신호를 보내기 시작하여 가속이 열악하고 연료 소비가 높고 엔진 조명 경고가 발생할 수 있습니다.센서를 보호하려면 엔진 베이를 깨끗하게 유지하고 맵 센서를 오염시킬 수있는 오일 누출을 고정하는 것이 중요합니다.필요한 경우, 대량 공기 흐름 센서 클리너 또는 전자 접촉 클리너를 사용하여 센서를 부드럽게 청소하여 내장 오염 물질을 제거하고 정확한 압력 판독 값을 복원 할 수 있습니다.

맵 센서를 교체 할 때 OEM 부품을 사용하십시오

결함이있는 맵 센서를 교체 할 때는 항상 OEM (원래 장비 제조업체) 부품을 사용하는 것이 가장 좋습니다.OEM 센서는 차량의 제조사 및 모델을 위해 특별히 설계되어 정확한 압력 판독 값, 호환성 및 장기 신뢰성을 보장합니다.애프터 마켓 센서는 저렴할 수 있지만 종종 OEM 부품과 동일한 수준의 정밀도가 부족합니다.품질이 낮거나 양립 할 수없는 센서를 사용하면 공기 압력 데이터가 잘못되어 엔진 오해, 스로틀 응답이 열악하고 연료 사용량이 증가 할 수 있습니다.고품질 OEM 센서에 투자하면 이러한 문제를 방지하고 엔진 제어 시스템 기능이 올바르게 작동합니다.

성능 문제를 즉시 해결합니다

주저, 마구간 또는 과도한 연료 소비와 같은 성능 저하의 징후가 나타나기 시작하면 맵 센서를 즉시 확인하는 것이 중요합니다.조기 경고 표시를 무시하면 엔진 문제가 악화되고 비용이 많이 드는 수리로 이어질 수 있습니다.OBD-II 스캐너를 사용하여 맵 센서와 관련된 문제 코드를 확인하면 문제를 신속하게 진단하는 데 도움이 될 수 있습니다.문제가 감지되면 가능한 빨리 해결하면 추가 손상을 방지하고 엔진을 원활하고 효율적으로 유지할 수 있습니다.엔진 성능을 정기적으로 모니터링하면 센서 문제를 조기에 감지하여 예기치 않은 고장의 위험을 줄입니다.

결론

MAP 센서는 자동차 엔진을 효율적으로 작동시켜 연료 사용량과 엔진이 얼마나 깨끗하게 작동하는지에 영향을 미치는 역할을합니다.중요한 공기 압력 데이터를 엔진 제어 시스템에 보냅니다.이 데이터는이 데이터를 사용하여 연료 및 타이밍을 조정합니다.맵 센서가 올바르게 작동하지 않으면 성능 저하, 연료 사용 및 더 많은 오염과 같은 엔진 문제가 발생할 수 있습니다.정기적 인 체크를 통해 맵 센서를 양호한 상태로 유지하고 모든 문제를 처리하면 엔진을 최상위 상태로 유지하는 데 도움이됩니다.맵 센서의 역할을 이해하고 올바르게 유지하면 엔진 성능이 향상되고 연료 절약 및 매끄러운 운전 경험이 있습니다.
