전기 연속성 테스트에 대한 포괄적 인 안내서 : 도구, 기술 및 응용 프로그램

전기 연속성 테스트는 일상 가제트 및 대형 산업 기계에서 발견되는 것과 같은 회로 및 구성 요소를 통해 전기가 자유롭게 흐를 수 있는지 확인하기위한 주요 점검입니다.이 자세한 안내서는 전기 연속성 테스트가 중요한 이유, 수행 방식 및 멀티 미터 및 연속성 테스터와 같은 주요 도구에 영향을 미칩니다.이 기사는 테스트 단계와 시스템을 원활하고 안전하게 실행하는 데있어서의 사용을 설명 함으로써이 테스트가 장애를 방지하고 전기 설정이 잘 작동하는지 확인하는 데 얼마나 중요한지를 보여줍니다.

목록

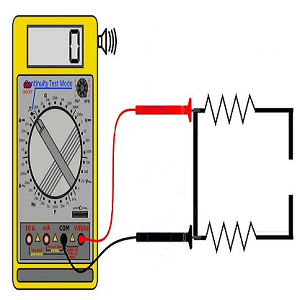

전기 연속성 테스트 설명의 개요

전기 연속성 테스트는 전기 회로 또는 구성 요소가 전류의 중단되지 않은 흐름을 허용 할 수 있는지 여부를 확인하는 데 사용되는 진단 기술입니다.이 테스트는 회로의 완전성을 평가하여 전기가 휴식이나 결함을 만나지 않고도 이동할 수 있도록합니다.이 과정에는 멀티 미터 또는 연속성 테스터와 같은 특수 도구를 사용하는 것이 포함되며, 이는 회로에 작은 전류 또는 전압을 도입하고 동작을 모니터링합니다.전류가 중단없이 흐르는 완전 회로는 "연속적인"것으로 간주되는 반면, 휴식, 느슨한 연결 또는 결함으로 인한 혼란은 연속성 손실을 나타냅니다.이 기술은 스위치, 퓨즈, 와이어 및 연결과 같은 다양한 전기 부품의 작동 무결성을 결정하는 데 유용합니다.연속성 테스트는 종종 특정 기호로 전기 회로도로 표시되므로 기술자는 검사를위한 포인트를 쉽게 식별 할 수 있습니다.이 간단하고 비 침습적 방법은 단순하고 복잡한 전기 시스템 모두에서 사용되므로 회로가 의도 한대로 작동하는지에 대한 즉각적인 피드백을 제공합니다.전반적으로 전기 연속성 테스트는 전기 시스템 내에서 문제를 식별하고 해결하는 첫 단계 역할을하여 효과적인 유지 보수 및 문제 해결 관행의 핵심입니다.

전기 연속성 테스트의 목적

전기 연속성 테스트의 주요 목적은 전기 회로 및 구성 요소의 신뢰성과 기능을 보장하는 것입니다.회로가 중단되지 않은 전류 흐름을 허용하는지 여부를 결정 함으로써이 테스트는 시스템의 성능을 손상시킬 수있는 브레이크, 연결 느슨한 구성 요소와 같은 문제를 식별하는 데 도움이됩니다.연속성 테스트는 전기 시스템의 무결성을 확인하여 일상적인 유지 보수에 중요한 역할을하며 설계된대로 작동 할 수 있도록합니다.또한 잠재적 인 결함을 조기에 감지하고 비용이 많이 드는 수리, 장비 손상 또는 전기 화재와 같은 위험한 상황을 피함으로써 더 큰 문제를 예방하는 데 도움이됩니다.문제 해결 시나리오에서 연속성 테스트는 문제의 정확한 위치를 정확히 찾아서 진단 프로세스를 단순화하여 광범위한 검사를 수행하지 않고 특정 영역에 집중할 수 있습니다.또한 작업이 시작되기 전에 회로가 ​​적절하게 탈수되는 것을 확인하여 전기 수리 중 안전성을 보장합니다.제조 및 품질 관리 설정에서 연속성 테스트는 새로 제작 된 전기 부품이 성능 표준을 충족하는지 확인하는 데 사용됩니다.연속성 테스트의 목적은 단순히 결함을 식별하는 것 이상으로 확장되며, 시스템 신뢰성을 보장하고 안전을 향상 시키며 주거 및 산업 응용 분야에서 다운 타임을 줄입니다.

유지 보수 및 문제 해결에서 전기 연속성 테스트의 중요성

전기 연속성 테스트는 전기 회로의 유지 보수 및 문제 해결이 필요합니다.이 시스템의 안전성, 신뢰성 및 효율성을 보장하기 때문입니다.정기적 인 유지 보수는 회로의 무결성을 평가하고 주요 문제로 발전하기 전에 잠재적 결함을 식별하기 위해 연속성 테스트에 크게 의존합니다.느슨한 연결, 부식 된 와이어 또는 부서진 부품과 같은 문제를 사전에 감지함으로써 연속성 테스트는 비용이 많이 드는 수리, 운영 가동 중지 시간 또는 안전 위험을 초래할 수있는 예기치 않은 고장의 위험을 최소화합니다.문제 해결 중에 연속성 테스트는 회로의 오작동의 근본 원인을 정확히 찾아내는 데 도움이되는 중요한 진단 도구입니다.여러 구성 요소를 불필요하게 교체하지 않고 연속성 테스트를 사용하여 결함의 정확한 위치를 분리하여 시간과 자원을 절약 할 수 있습니다.연속성 테스트는 유지 보수 또는 수리가 시작되기 전에 회로가 ​​에너지가 해제되어 우발적 인 충격의 위험을 줄임으로써 전기 안전을 향상시킵니다.다중 회로가 상호 작용하는 복잡한 시스템에서 연속성 테스트는 각 개별 경로가 제대로 작동하여 계단식 고장을 방지합니다.그 중요성은 가정 전기 수리에서 산업 시스템 유지 보수에 이르기까지 광범위한 응용 프로그램으로 확장됩니다.

전기 연속성 테스터의 개요

연속성 테스터는 전기 회로가 완전하고 끊임없는 경로를 형성하는지 여부를 확인하도록 설계된 진단 도구입니다.일반적으로 프로브, 테스트 리드 및 회로가 연속적 일 때 활성화되는 조명 또는 부저와 같은 표시기로 구성됩니다.이 도구는 휴식, 느슨한 연결 또는 배선의 결함을 식별하는 역할을하여 전기가 두 지점 사이에서 중단되지 않도록 할 수 있습니다.단순성과 효율성으로 인해 전기 시스템에서 작동하는 귀중한 자산이됩니다.전압, 저항 또는 전류를 측정하도록 설계되지는 않지만 연속성에 대한 단일 초점은 회로 문제를 해결하는 빠르고 신뢰할 수 있으며 안전한 방법을 제공합니다.이렇게하면 전기 장비의 수리, 조립 또는 유지 보수 중에는 가전 제품에서 산업 기계에 이르기까지 유용합니다.연속성 테스터는 다재다능하며 펜 스타일 테스터와 멀티 미터에 통합 된 다양한 형태로 제공됩니다.기본 설계에도 불구 하고이 도구는 매우 효과적이며 전기 시스템이 안전하고 효율적으로 작동하도록합니다.

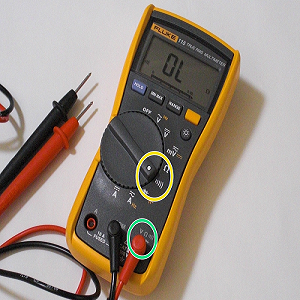

그림 2. 전기 연속성 테스터

구성 요소 및 기능

연속성 테스터는 끊임없는 전기 경로의 존재를 결정하기 위해 함께 작동하는 몇 가지 주요 구성 요소로 구성된 간단한 장치입니다.주요 부분에는 회로의 한 지점에 접촉하는 프로브, 테스트 리드 (종종 악어 클립 포함)가 다른 지점에 연결하고 LED 표시등 또는 가청 버저와 같은 표시기 메커니즘이 포함됩니다.프로브가 회로의 두 끝에 배치되면 테스터는 회로를 통해 작고 저전류 신호를 보냅니다.회로가 완료되고 연속성이 있으면 신호가 자유롭게 흐르면 표시기가 밝아 지거나 소리가 나옵니다.회로가 고장 나면 테스터는 침묵하고 어둡게 유지되어 문제를 경고합니다.일부 모델에는 장치에 전원을 공급하기위한 배터리 구획과 같은 추가 기능이 포함되어 있거나 사용 중에 안전을 보장하기 위해 과부하 보호 기능이 포함될 수 있습니다.단순성에도 불구하고 연속성 테스터는 전기 배선, 스위치, 퓨즈 및 기타 구성 요소의 문제를 정확히 찾아내는 데 매우 효과적입니다.그들의 기능은 전적으로 현재의 완전한 경로를 감지하여 안전하고 사용자 친화적이며 전기 시스템을 빠르고 정확하게 문제 해결하기에 매우 귀중한 경로를 기반으로합니다.

다른 테스트 장비와 어떻게 다른가요?

연속성 테스터는 목적, 기능 및 복잡성 측면에서 다른 전기 테스트 장비와 다릅니다.전압, 저항 및 전류 또는 절연 재료의 무결성을 확인하도록 설계된 단열 테스터 또는 절연 테스터를 측정 할 수있는 멀티 미터와 달리 연속성 테스터는 단일 집중적 인 목적을 제공합니다. 회로가 완료되었는지 여부를 식별합니다.이 단순성을 사용하면 더 빠르고 직관적 인 작동이 가능하여 빠른 문제 해결에 이상적인 도구가됩니다.클램프 미터 또는 전압 테스터와 같은 장치는 판독 값을 해석하기 위해 더 높은 수준의 기술 지식이 필요하지만 연속성 테스터는 일반적으로 초보자조차도 쉽게 이해할 수있는 빛이나 소리 형태로 간단한 피드백을 제공합니다.또 다른 구별은 안전과 유용성에 있습니다.연속성 테스터는 전류가 매우 낮은 상태에서 일하면서 우발적 인 충격의 위험이나 민감한 전자 부품의 손상을 줄입니다.작고 가벼운 설계는 이식성을 향상시켜 좁은 공간이나 현장 수리에서 편리하게 사용할 수 있습니다.보다 고급 진단 및 측정에는 다른 테스트 도구가 필요하지만 연속성 테스터의 단순성 및 효율성은 다양한 전기 시스템에서 배선, 스위치 확인 또는 연결을 확인하는 데 선호되는 선택입니다.

멀티 미터 개요

멀티 미터는 전압, 전류 및 저항을 포함한 다양한 전기 특성을 측정하는 데 사용되는 다목적 및 다기능 전자 장치입니다.전기 및 전자 시스템에 대한 정확한 진단을 제공하는 중요한 도구입니다.멀티 미터는 디지털과 아날로그의 두 가지 주요 유형으로 제공되며 각각의 특정 선호도 및 응용 프로그램을 제공합니다.멀티 미터의 가장 중요한 특징 중 하나는 연속성 테스트를 수행하는 능력으로 전기 회로가 완료되었는지 여부를 결정할 수 있습니다.전용 연속성 테스터와 달리 멀티 미터는 다른 매개 변수를 측정 할 수있는 추가 이점을 제공하므로 전기 문제를 진단하고 수리하기위한보다 포괄적 인 도구입니다.가정용 배선, 자동차 회로 또는 전자 구성 요소 테스트에 관계없이 멀티 미터는 정확성과 다양성을 위해 소중합니다.많은 최신 디지털 모델에는 자동 범위, 데이터 홀드 및 과부하 보호와 같은 추가 기능이 포함되어 기능을 더욱 향상시킵니다.멀티 미터를 사용하면 결함이있는 구성 요소 식별에서 복잡한 시스템에서 적절한 전압 레벨을 보장하는 데 이르기까지 광범위한 문제를 해결할 수 있습니다.

그림 3. 멀티 미터

연속성 테스트 기능

멀티 미터에는 전용 연속성 테스터의 기능을 추가 측정 기능의 다양성과 결합하여 연속성 테스트에 매우 효과적으로 만드는 몇 가지 기능이 포함되어 있습니다.연속성 모드에서 멀티 미터는 테스트중인 회로를 통해 작은 전류를 보냅니다.회로가 완료되면 가청 경고음이 방출되거나 화면에 판독 값을 표시하여 연속성의 존재를 나타냅니다.이 가청 피드백은 시각적 확인이 어려운 상황에서 핸즈프리 작업에 특히 유용합니다.특히 디지털 멀티 미터, 특히 정밀도와 사용 편의성으로 인해 연속성 테스트에서 탁월합니다.자동 범위와 같은 기능은 장치가 올바른 설정에 자동으로 조정되도록하는 반면, 백라이트 화면 및 인체 공학적 설계는 도전적인 환경에서도 간단하게 작동합니다.많은 멀티 미터에는 장치를 보호하기위한 과부하 보호 및 테스트중인 회로가 포함됩니다.독립형 연속성 테스터와 비교하여 멀티 미터는 회로의 저항 수준과 같은 추가 컨텍스트를 제공하여 부분 연속성을 진단하거나 약한 연결을 식별하는 데 도움이 될 수 있습니다.연속성 테스트를 다기능 도구에 통합함으로써 멀티 미터는 광범위한 전기 문제 해결 작업에 대한 편의성, 정확성 및 신뢰성을 제공합니다.

디지털 모델과 아날로그 모델의 차이점

디지털 및 아날로그 멀티 미터는 작동, 디스플레이 및 전반적인 성능이 다르며, 각각은 연속성 테스트 및 일반 전기 진단을위한 뚜렷한 장점을 제공합니다.DMM (Digital Multimeters)에는 정확하고 읽기 쉬운 수치 결과를 제공하는 디지털 화면이 있습니다.이들은 종종 자동 범위, 연속성 경호원 및 과부하 보호와 같은 고급 기능이 장착되어있어 사용자 친화적이며 광범위한 작업에 적합합니다.낮은 전류 또는 저항 수준을 측정하는 정확성과 능력은 전문가에게 선호하는 선택입니다.반면 아날로그 멀티 미터는 바늘을 사용하여 졸업 한 규모로 판독 값을 표시합니다.디지털 상대의 고급 기능이 부족할 수 있지만 실시간 시각적 피드백을 제공하는 데 탁월하며 변동하는 전압 수준과 같은 추세를 관찰하는 데 유용 할 수 있습니다.그러나 아날로그 모델은 특히 초보자에게는 덜 정확하고 읽기가 더 어려울 수 있습니다.연속성 테스트와 관련하여, 디지털 멀티 미터는 가청 지표와 높은 감도 덕분에 더 효율적이고 사용하기 쉽습니다.대조적으로, 아날로그 모델은 점진적인 변화를 모니터링 해야하는 작업에 더 적합하여보다 촉각적이고 시각적 인 경험을 제공합니다.

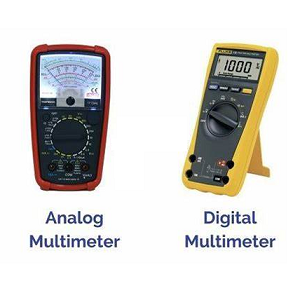

그림 4. 디지털 및 아날로그 모델

연속성 테스터를 사용하는 단계

1 단계 : 테스터를 확인하십시오

연속성 테스터를 사용하기 전에 장치 자체가 올바르게 작동하는지 확인하는 것이 중요합니다.닳은 와이어 또는 느슨한 구성 요소와 같은 눈에 보이는 손상 또는 마모 징후가 있는지 테스터에게 검사하여 시작하십시오.테스터가 배터리로 구동되는 경우 배터리가 충전되었거나 작동하기에 충분한 전원이 있는지 확인하십시오.배터리가 낮 으면 테스터가 신뢰할 수없는 결과를 얻거나 완전히 작동하지 않을 수 있습니다.다음으로 제조업체의 지침에 따라 장치 설정이 올바르게 구성되어 있는지 확인하십시오.많은 테스터에는 자체 테스트 기능 또는 지정된 교정 프로세스가 포함되어 있으며,이를 사용하여 테스터가 진행하기 전에 작업 조건에 있는지 확인하십시오.이 예비 단계를 수행하면 판독의 정확성을 보장하고 회로 문제의 오진을 방지합니다.

2 단계 : 테스트 포인트를 식별합니다

다음 단계는 연속성을 테스트하려는 회로의 특정 지점을 식별하는 것입니다.이 점에는 커넥터, 터미널, 스위치 또는 배선 접합이 포함될 수 있습니다.이를 수행하려면 회로 레이아웃에 대한 명확한 이해를 제공 할 수 있으므로 가능한 경우 회로도 또는 배선 회로도를 참조하십시오.이것은 여러 경로와 구성 요소가있는 복잡한 시스템에서 유용합니다.각 지점을 체계적으로 테스트하기위한 계획을 세우므로 실수로 회로의 일부를 건너 뛰거나 간과하지 않습니다.테스트 리드를 정확히 알면 추측을 최소화하고 테스트 프로세스가 효율적이고 철저한 지 확인합니다.

3 단계 : 테스트 리드를 적용하십시오

테스트 포인트를 식별 한 후에는 회로의 지정된 지점에 테스트 리드를 배치하십시오.연속성 테스터에는 일반적으로 적절한 방향과 식별을 보장하는 데 도움이되는 하나의 빨간색 (양수)과 하나의 검은 색 (음수)이라는 두 가지 리드가 있습니다.리드를 테스트중인 구성 요소에주의 깊게 부착하여 견고하고 안정적인 접촉을 만들고 있는지 확인하십시오.느슨하거나 부적절한 접촉은 잘못된 판독 값을 초래하여 회로 상태에 대한 잘못된 결론을 초래할 수 있습니다.경우에 따라 특히 단단한 공간에서 작업하거나 여러 구성 요소를 테스트하는 경우보다 안전한 연결을 위해 클램프 또는 프로브를 사용해야 할 수도 있습니다.정밀도로 리드를 적용하면 오류의 위험을 줄이고 테스트 결과의 신뢰성을 높입니다.

4 단계 : 피드백 해석

테스트 리드를 적용한 후 연속성 테스터가 제공 한 피드백을 관찰하십시오.대부분의 테스터는 정상 경고음과 같은 가청 신호 또는 조명 또는 디지털 디스플레이와 같은 시각적 표시기와 같은 회로가 완성되었는지 여부를 전달합니다.연속 경고음 또는 조명 지표는 일반적으로 테스트 지점 사이에 끊임없는 전기 경로가 있음을 나타냅니다.반대로, 경고음, 빛 또는 기타 피드백이 없으면 일반적으로 손상된 와이어 또는 결함이있는 연결과 같은 회로가 파손 된 것을 의미합니다.일부 고급 테스터에서 디스플레이는 문제를 더 진단하는 데 도움이되는 저항 값과 같은 추가 정보를 제공 할 수 있습니다.피드백을 신중하게 기록하고 필요한 경우 동일한 지점을 다시 테스트하여 불일치를 배제하여 결과를 다시 확인하십시오.피드백을 올바르게 해석하는 것은 회로가 의도 한대로 작동하는지 또는 수리가 필요한지 식별하는 데 중요합니다.

연속성 테스터 기호

회로 내에서 전도성 경로를 식별하고 테스트하기위한 보편적 인 속기 역할을하는 전기 회로도의 요소 인 연속성 테스터 기호.이 기호는 두 지점을 연결하는 중단되지 않은 선으로 표시됩니다.때로는 전류 흐름의 방향을 나타내는 화살표가 포함될 수 있습니다.간단하지만 효과적인 디자인으로 공간이 제한되는 회로 다이어그램에서 정보를 명확하게 전달할 수 있습니다.연속성 테스터 기호는 전기 경로의 연속성을 검증 해야하는 영역을 표시하여 회로가 의도 한대로 기능합니다.연속성 테스터 기호는 회로도의 일부가 아니라 전기 진단 및 수리에 효율성과 명확성을 제공하는 실용적인 도구입니다.이 표준화 된 표현을 사용하면 테스트가 필요한 회로에서 점을 신속하게 식별 할 수 있습니다.이는 문제 해결 프로세스 속도를 높이고 복잡한 시스템에서 문제를 검색하는 데 소요되는 시간을 줄입니다.이 기호를 인식하면 혼란없이 회로도를 자신있게 탐색 할 수 있습니다.

그림 5. 연속성 테스터 기호

그림 6. 연속성 테스터 기호

표준화의 이점

기술 문서에서 연속성 테스터 기호의 일관성은 의사 소통을 향상시키는 데 중요한 역할을합니다.표준화 된 상징이기 때문에 다양한 산업과 지역이 쉽게 해석하고 이해할 수 있습니다.이 표준화는 위치 나 배경에 관계없이 동일한 프로젝트에서 작업하는 개인 간의 협력을 더 잘 조성합니다.연속성 테스터 기호는 전기 작업의 정확성, 효율성 및 효과적인 팀워크를 지원합니다.전기 작업을보다 접근 가능하고 효율적으로 만드는 작지만 강력한 요소입니다.

멀티 미터의 연속성 기호는 무엇을 의미합니까?

멀티 미터의 연속성 기호는 회로 무결성 테스트를 간단하고 액세스 할 수있는 중요한 기능입니다.이 기호는 다이오드 아이콘 또는 사운드 웨이브 아이콘으로 표시되며 연속성 테스트를 위해 특별히 설계된 모드를 명확하게 나타냅니다.이 모드를 선택하면 멀티 미터가 두 지점 사이의 전기 경로가 손상되지 않았는지 또는 파손되었는지 여부를 결정할 수 있습니다.이 간단하면서도 효과적인 기능은 전기 회로 작업을 수행하는 사람이라면 누구나 쉽게 연결하고 정밀하게 연결을 확인할 수 있습니다.

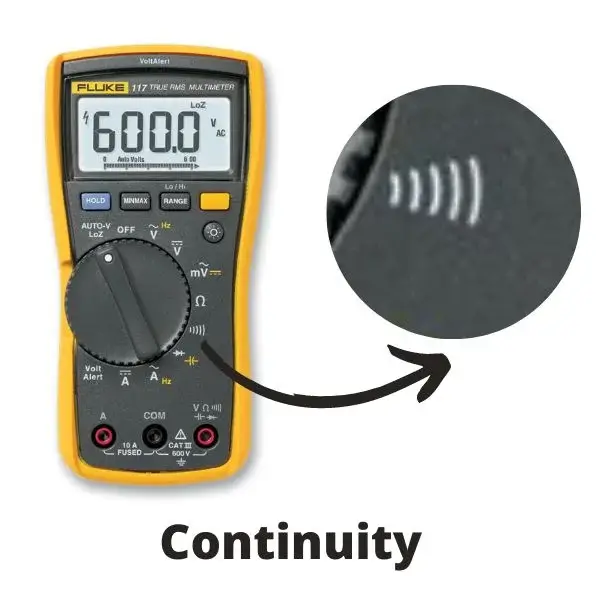

그림 7. 멀티 미터의 연속성 기호

멀티 미터가 연속성 모드에 있으면 완전한 전기 경로를 감지 할 때마다 디스플레이의 가청 경고음 또는 시각적 신호를 통해 즉각적인 피드백을 제공합니다.이 즉각적인 피드백은 개방 회로, 파손 된 와이어 또는 결함이있는 연결을 신속하게 식별하여 추측의 필요성을 제거하고 문제 해결을 단순화합니다.연속성 모드는 회로가 올바르게 조립되고 결함이 없도록하기 때문에 매우 중요합니다.또한 안전을 손상 시키거나 조립 및 유지 보수 프로세스 모두에서 장비 오작동으로 이어질 수있는 잠재적 문제를 감지하는 데 도움이됩니다.본질적으로, 멀티 미터의 연속성 기호는 단순한 기능적 아이콘이 아니라 전기 시스템의 무결성과 안전을 보장하기위한 실용적이고 신뢰할 수있는 도구를 나타냅니다.

멀티 미터를 사용하여 연속성 테스트를 수행하는 방법은 무엇입니까?

1 단계 : 멀티 미터를 연속성 모드로 설정하십시오

멀티 미터를 사용하여 연속성 테스트를 수행하는 첫 번째 단계는 장치를 연속성 모드로 설정하는 것입니다.다이오드 기호 나 사운드 파 아이콘으로 표시되는 다중 계 다이얼을 적절한 설정으로 바꾸는 것으로 시작하십시오.이 모드는 회로 내에서 연속 전기 경로를 점검하도록 설계되었으며, 멀티 미터는 연속성이 감지 될 때 가청 경고음을 방출하거나 시각적 신호를 제공 할 수 있습니다.전압 또는 저항과 같은 다른 설정은 오도의 소지가있는 정보를 얻거나 연속성 테스트 중에 부적절하게 사용하는 경우 멀티 미터를 손상시킬 수 있으므로 멀티 미터가 정확한 결과를 얻기위한 올바른 모드에 있는지 확인합니다.

2 단계 : 회로 전원을 전원합니다

테스트를 진행하기 전에 테스트중인 회로가 완전히 꺼져 있는지 확인해야합니다.이 단계는 안전에 좋을뿐만 아니라 라이브 전류로 인한 잠재적 손상으로부터 멀티 미터를 보호합니다.회로의 작은 전하조차도 연속성 테스트를 방해하고 부정확 한 판독 값을 생성 할 수 있습니다.회로에 전원을 공급하려면 연결된 전원 공급원을 끄고 해당되는 경우 장치를 분리하고 의심의 경우 전압 모드에서 멀티 미터를 사용하여 두 번 확인하십시오.회로가 에너지가 표시되는 것을 확인하는 데 시간을 할애하는 것은 테스트 프로세스의 안전성과 무결성을 보장하는 예방 조치입니다.

3 단계 : 테스트 리드를 연결하십시오

회로가 다운로드되면 다음 단계는 멀티 미터의 테스트 리드를 올바르게 연결하는 것입니다.검은 색 리드를 "COM"(공통) 포트에 삽입하고 빨간색 리드는 연속성 또는 저항 테스트를 위해 레이블이 붙은 포트에 삽입되며, 종종 OHM 기호 (ω)가 표시됩니다.정확한 결과를 얻고 오류를 방지하는 데 테스트 리드가 올바르게 삽입되도록하는 것이 중요합니다.결함이있는 리드가 신뢰할 수없는 판독 값을 생성 할 수 있으므로 닳은 와이어 또는 느슨한 연결과 같은 눈에 보이는 손상을 검사하십시오.테스트의 안전하고 적절한 연결은 멀티 미터에 이어지는 것은 연속성 테스트에 필요한 준비입니다.

4 단계 : 회로 지점을 테스트하십시오

연속성 모드의 멀티 미터와 리드가 연결된 경우 연속성을 검증 해야하는 회로 지점을 테스트하십시오.테스트 리드를 테스트하려는 두 지점에 배치하여 구성 요소 나 전선과 확고하고 안정적인 접촉을하도록합니다.회로가 손상되지 않은 경우, 멀티 미터는 연속 경고음을 방출하거나 화면에 저항 값이 낮아서 끊임없는 전기 경로를 나타냅니다.경고음이 들리지 않거나 저항 판독 값이 매우 높으면 손상된 와이어 또는 느슨한 연결과 같은 회로에 파손이 있음을 나타냅니다.필요한 경우 여러 포인트를 테스트하는 데 체계적이며 결함을 정확히 찾아 낼 수있는 불일치를 기록하십시오.이 단계를 통해 회로 문제를 신속하고 효과적으로 진단하여 자신감을 갖고 결함을 찾아서 수리 할 수 ​​있습니다.

연속성 테스트를 통해 발견 된 일반적인 문제

연속성 테스트는 전기 회로의 문제를 진단하는 데 사용되는 방법입니다.멀티 미터 또는 연속성 테스터와 같은 도구를 사용하면 전기 시스템의 기능과 안전성을 손상시키는 결함을 찾을 수 있습니다.이 섹션은 연속성 테스트를 통해 식별 된 일반적인 회로 문제에 대한 자세한 분석을 제공하고 이러한 문제를 효과적으로 해결하는 방법에 대한 단계별 지침을 제공합니다.

회로 결함 및 특성의 유형

1. 개방 회로

개방 회로는 전류가 회로를 통해 흐르는 것을 방지하는 중단 또는 간격이있을 때 발생합니다.이 유형의 결함은 파손 된 와이어, 분리 된 구성 요소 또는 손상된 부품으로 인해 발생합니다.개방 회로의 일반적인 증상에는 전원이 켜지지 않거나 작동하지 않는 장치뿐만 아니라 회로의 특정 부품에 전기 신호가 없을 수 있습니다.연속성 테스터 또는 멀티 미터를 사용하면 가청 신호가 없거나 무한 저항이 표시 될 때 개방 회로를 식별 할 수 있습니다.

2. 단락

단락은 두 개의 전도 지점이 의도하지 않게 연결되어 전류가 흐르는 직접 경로를 만듭니다.이로 인해 과도한 전류가 발생하여 과열, 구성 요소 손상 및 회로 고장이 발생할 수 있습니다.단락의 증상에는 종종 회로 차단기의 자주 트립, 퓨즈가 날아가거나 불타는 냄새의 존재가 포함됩니다.연속성 테스트는 연속 경고음 또는 비정상적으로 낮은 저항 판독 값을 보여줌으로써 단락을 감지 할 수 있으며, 이는 회로에서 의도하지 않은 연결을 나타냅니다.

3. 느슨하거나 부식 된 연결

느슨하거나 부식 된 연결은 회로의 접촉 지점이 부식에 의해 불안정하거나 손상 될 때 발생합니다.이러한 문제는 전류 흐름을 방해하고 종종 간헐적 인 작동 또는 불규칙한 장치 성능을 유발합니다.연속성 테스트 중에 변동 또는 일관성이없는 저항 판독 값은 느슨하거나 부식 된 연결을 나타낼 수 있습니다.이러한 유형의 결함은 즉시 해결되지 않으면 불규칙한 회로 동작으로 이어질 수 있습니다.

4. 결함이있는 구성 요소

저항기, 커패시터 및 스위치와 같은 구성 요소는 시간이 지남에 따라 또는 오용으로 인해 실패하여 회로의 정상 작동을 방해 할 수 있습니다.결함이있는 구성 요소는 회로에서 예측할 수없는 동작 또는 총 고장을 일으킬 수 있습니다.연속성 테스트는 개별 구성 요소 내에서 개방형 또는 짧은 조건을 감지하여 이러한 문제를 식별하여 실패 및 교체가 필요하다는 것을 확인할 수 있습니다.

5. 접지 문제

회로가 접지에 적절한 연결이 없을 때 접지 문제가 발생하여 안전 위험과 운영 오작동이 발생합니다.부적절한 접지는 감전, 장치 성능에 대한 간섭 또는 불규칙한 동작을 초래할 수 있습니다.연속성 테스트는 접지 지점 사이의 적절한 전도도를 확인하여 접지 연결의 무결성을 확인할 수 있습니다.회로의 안전성과 신뢰성을 보장하기 위해 접지 문제를 즉시 해결해야합니다.

회로 문제를 해결하기위한 단계

1. 개방 회로 수리

개방 회로를 고정하려면 연속성 테스트 및 회로 회로도를 사용하여 휴식 또는 간격을 찾으십시오.회로가 손상된 와이어, 분리 된 구성 요소 또는 물리적 휴식에 대한 시각적으로 검사하여 시작하십시오.결함이 식별되면 깨진 연결을 납땜하거나 손상된 섹션을 교체하거나 느슨한 부품을 고정하여 수리하십시오.수리를 완료 한 후 회로를 다시 테스트하여 이제 완전하고 올바르게 작동하는지 확인하십시오.

2. 단락 해결

단락 주소는 연속성 테스트 및 육안 검사를 통해 결함을 찾는 것으로 시작됩니다.의도하지 않은 연결을 유발할 수있는 잔해, 납땜 교량 또는 손상된 단열재를 찾아 제거하십시오.단락에 기여하는 손상된 와이어 또는 구성 요소를 교체하십시오.향후 문제를 방지하려면 도체간에 적절한 단열재 또는 간격을 적용하십시오.회로를 다시 테스트하여 단락이 해결되었고 시스템이 예상대로 작동하는지 확인하십시오.

3. 느슨하거나 부식 된 연결을 고정합니다

나사를 조이거나 커넥터를 고정하거나 영향을받는 터미널을 청소하여 느슨하거나 부식 된 연결을 수리 할 수 ​​있습니다.적절한 세정제 또는 연마제를 사용하여 부식을 제거하고 좋은 전도도를 복원하십시오.일단 청소되면, 반유리 처리를 적용하여 연결의 추가 분해를 방지하십시오.수리 후 연속성 테스트를 수행하여 연결이 안정적이고 올바르게 작동하는지 확인하십시오.

4. 결함이있는 구성 요소 교체

결함이있는 구성 요소를 교체하려면 각 용의자 부분을 개별적으로 분리하고 테스트하여 시작하십시오.결함이있는 구성 요소가 식별되면 회로의 올바른 사양을 충족하는 것으로 바꾸십시오.교체가 완료된 후 회로를 재개하여 의도 한대로 작동하는지 확인하십시오.회로의 기능 및 신뢰성을 복원하기위한 결함이있는 구성 요소를 교체합니다.

5. 접지 문제 복원

접지 문제를 해결하려면 연속성 테스터로 모든 접지 지점을 테스트하여 올바른 연결성을 확인하십시오.안전하고 기능적인 접지 시스템을 보장하기 위해 손상되거나 누락 된 지상 전선을 수리 또는 교체하십시오.안전 표준을 충족하는 강력한 방법을 사용하여 모든 접지 연결을 확보하십시오.마지막으로 전체 접지 시스템을 테스트하여 올바르게 작동하는지 확인하고 필요한 보호 기능을 제공하십시오.

결론

전기 연속성 테스트는 전기 공학 분야에서 중요한 작업으로 전기 시스템을 신뢰할 수 있고 안전하게 유지합니다.이 기사는 연속성 테스트의 방법, 도구 및 실질적인 사용을 철저히 검토하여 일상적인 유지 보수 및 문제 해결에서의 역할을 강조했습니다.연속성 테스터와 멀티 미터에 대한 자세한 논의를 통해 이러한 도구가 전기 회로의 문제를 신속하게 찾아서 해결하는 데 어떻게 도움이되는지 배웠으며 장비를 보호하고 위험을 안전하게 보호하는 데 도움이됩니다.또한, 다이어그램에서 표준 연속성 테스터 기호를 사용하고 멀티 미터에 연속성 테스트 기능을 포함시키는 것은이 테스트가 전기 작업에서 얼마나 흔하고 중요한지를 보여줍니다.
