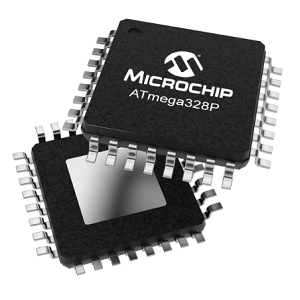

그만큼 Atmega328pMicrochip Technology에서 제작 한 것은 AVR 제품군의 8 비트 마이크로 컨트롤러입니다.특히 배터리 구동 장치에서 균형을 잡는 속도 및 전력 효율성으로 잘 알려져 있습니다.RISC (감소 된 명령 세트 컴퓨팅) 아키텍처에서 실행되며 CMOS 기술을 사용하여 구축되므로 빠른 처리를 지원하면서 전력 사용량을 줄입니다.대부분의 지침은 한 번의 클럭 사이클에서만 완료되므로 칩이 MHz 당 최대 1 마일을 제공 할 수 있습니다.이 효율성은 ATMEGA328P가 종종 신뢰할 수있는 성능이 필요한 저전력 시스템에서 사용되는 주요 이유입니다.
아날로그 대 디지털 전환, 직렬 통신 (USART, SPI, I²C) 및 인터럽트 지원과 같은 기능을 통해 칩은 간단한 가제트에서보다 복잡한 산업 컨트롤러에 이르기까지 모든 것에 적합합니다.최대 20MHz에서 실행되며 1.8V ~ 5.5V의 전압 범위 내에서 작동하므로 많은 하드웨어 설정에서 유연합니다.메모리에는 32KB의 플래시, 1KB의 EEPROM 및 2KB의 SRAM이 포함되어 있으며 복잡한 알고리즘 및 데이터를 처리 할 수 있습니다.또한 시스템 신뢰성을 향상시키는 타이머, 워치 독 타이머 및 카운터와 같은 내장 주변 장치도 포함됩니다.가장 잘 알려진 용도 중 하나는 Arduino Uno 보드에 있습니다.프로토 타입에서 최종 제품으로 확장하는 기능은 광범위한 임베디드 애플리케이션을위한 견고한 기초가됩니다.
ATMEGA328P는 131 개의 독특한 명령을 지원하는 소형이지만 강력한 감소 된 명령어 세트 컴퓨팅 (RISC) 아키텍처를 기반으로 구축되었습니다.이 지침의 대부분은 단일 클록주기에서 실행되므로 마이크로 컨트롤러는 16MHz 클럭 속도로 작동 할 때 초당 최대 1,600 만 명 (MIP)의 성능 수준을 달성 할 수 있습니다.이 고효율은 ATPOGA328P가 응용 프로그램에 필요한 처리 속도와 저전력 소비에 적합합니다.처리 기능의 핵심에는 32 개의 일반 목적 8 비트 레지스터가 있으며, 이는 산술 로직 유닛 (ALU)에 직접 연결되어있어보다 빠르고 유연한 데이터 조작을 가능하게합니다.ATMEGA328P에는 2주기 하드웨어 멀티 플라이어가 포함되어있어 신호 처리, 제어 시스템 및 센서 데이터 처리와 관련된 응용 프로그램의 산술 작동 성능 향상이 포함되어 있습니다.마이크로 컨트롤러는 정적 모드에서 작동하여 다양한 시스템 활동 수준을 포함하여 광범위한 작동 조건에서 안정적인 성능을 유지할 수 있습니다.이 안정성은 전력 상태와 작업 하중이 동적으로 변동 할 수있는 임베디드 시스템에서 가치가 있습니다.
ATMEGA328P의 메모리 아키텍처는 코드 저장 및 런타임 데이터 처리를 효율적으로 지원하도록 설계되었습니다.여기에는 32KB의 시스템 내 프로그램 가능한 플래시 메모리가 포함되어있어 온보드 부트 로더를 통한 자체 프로그래밍을 가능하게하며 최대 10,000 개의 쓰기주기를 지원합니다.이 기능을 사용하면 물리적 제거 또는 외부 프로그래밍 도구없이 펌웨어 업데이트를 장치에서 직접 수행 할 수 있습니다.마이크로 컨트롤러는 1 kb의 eeprom을 제공하여 최대 100,000 개의 쓰기/지우기 사이클을 제공하므로 전력주기 사이에 지속되어야하는 비 휘발성 구성 데이터 또는 사용자 정의 설정을 저장하는 데 이상적입니다.이를 보완하는 것은 2KB의 SRAM으로 처리 중에 변수, 스택 및 버퍼와 같은 임시 데이터를 처리합니다.
안전하고 유연한 개발을 보장하기 위해 ATMEGA328P는 몇 가지 유용한 보안 기능을 통합합니다.여기에는 승인되지 않은 코드 수정을 방지하기위한 잠긴 부팅 섹션, 효율적인 펌웨어 업데이트를위한 플래시 메모리의 읽기 while-write 기능 및 표준 직렬 인터페이스를 통해 펌웨어 설치 또는 업그레이드를 가능하게하는 온칩 부트 로더가 포함되어있어 전문화 된 외부 프로그래머가 필요하지 않습니다.정확한 타이밍 및 스케줄링 작업을 위해 마이크로 컨트롤러에는 강력한 하드웨어 타이머 시스템이 있습니다 : 2 개의 8 비트 타이머와 16 비트 타이머 1 개는 각각 비교 및 캡처 기능을 갖추고 있습니다.이 타이머는 정확한 펄스 폭 변조 (PWM) 신호를 생성하고 이벤트 타이밍 수행 및 예정된 작업 관리에 중요합니다.이러한 기능은 모터 제어, 신호 생성 및 통신 프로토콜과 같은 응용 프로그램에서 가치가 있습니다.
ATMEGA328P 마이크로 컨트롤러는 패키지 유형에 따라 다릅니다.이러한 구성에는 다음이 포함됩니다 TQFP (얇은 쿼드 플랫 패키지) 및 the MLF QFN (Quad Flat No-Lead)으로도 알려진 (마이크로 리드 프레임), 둘 다 기능 32 핀.두 버전 모두 32 핀 레이아웃을 사용하지만 폼 팩터에서는 물리적으로 다릅니다.핀의 내부 기능은 동일한 신호 할당 및 번호로 이러한 패키지에서 일관성을 유지합니다.

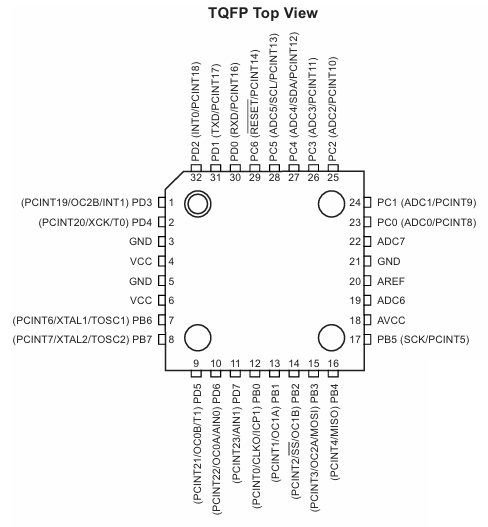

그림 2. ATMEGA328P TQFP 핀아웃

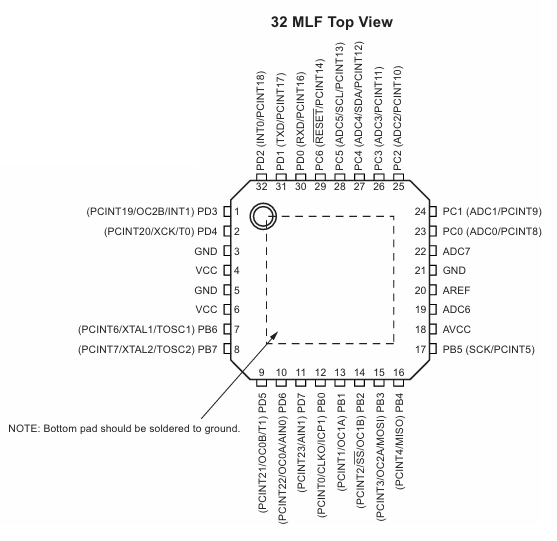

그림 3. ATMEGA328P MLF 핀아웃
칩에 디지털 파워를 공급합니다.
지상에 연결됩니다.
포트 B는 내부 풀업 저항이있는 8 비트 입력/출력 포트입니다 (핀당 개별적으로 활성화).균형 잡힌 드라이브 강도로 소스와 싱크를 모두 싱크 할 수 있습니다.입력으로 사용하고 외부에서 낮은 낮은 풀을 당기면 포트 소스는 풀업이 활성화 된 경우 현재입니다.재설정 중에 포트 B 핀은 시계 상태에 관계없이 고 임피던스 (Tri-State) 모드로 들어갑니다.PB6 및 PB7은 클록 퓨즈 설정에 기초한 발진기 기능에 사용될 수있다.내부 RC 오실레이터를 사용하고 비동기 타이머/카운터 2 (AS2 비트를 통해)를 활성화 할 때 PB6 및 PB7은 TOSC1 및 TOSC2로 작용합니다.
포트 C는 내부 풀업이있는 7 비트 양방향 I/O 포트입니다 (핀당 선택 가능).핀은 강력하고 균형 잡힌 드라이브 특성을 가지고 있습니다.핀이 외부로 낮게 당겨지고 풀업이 활성화되면 전류가 소스됩니다.재설정 중에 핀은 3 개 상태 모드로 들어갑니다.
PC6은 일반 입력 핀 또는 재설정 핀으로 기능합니다.RSTDISBL 퓨즈가 프로그래밍되지 않으면 PC6은 재설정 입력 역할을합니다.정의 된 최소 지속 시간보다 오래 지속되는 신호가 낮 으면 재설정이 트리거됩니다 (실행 시계가 없어도).퓨즈가 프로그래밍되면 핀은 일반 입력으로 사용됩니다.
포트 D는 8 비트 양방향 포트이며 선택 가능한 풀업 저항 및 균형 출력 강도를 갖춘 8 비트 양방향 포트입니다.다른 포트와 마찬가지로 외부에서 낮게 당겨 질 때 (풀업이 활성화 된 경우) 전류가 소스되고 재설정 중에 트라이 스테이트 모드로 들어갑니다.
AVCC는 아날로그-디지털 컨버터 (ADC), PC3 : 0 및 ADC 채널 6 및 7에 전원을 공급합니다. ADC를 사용하지 않더라도 VCC에 연결해야합니다.ADC를 사용할 때는 저역 통과 필터를 통해 AVCC를 VCC에 연결하십시오.PIN PC6 – PC4는 여전히 Digital VCC를 사용합니다.
이것은 ADC의 아날로그 기준 전압 입력입니다.
TQFP 및 QFN/MLF 패키지 버전 에서이 핀은 ADC의 아날로그 입력 역할을합니다.이들은 아날로그 전압 공급 및 10 비트 해상도 ADC 채널을 통해 전원을 공급합니다.
|
매개 변수 |
최소 |
타이핑. |
맥스. |
단위 |
|
작동 온도 |
–55 |
125 |
° C |
|
|
저장 온도 |
–65 |
150 |
° C |
|
|
접지에 대한 재설정을 제외한 모든 핀의 전압 |
–0.5 |
VCC + 0.5 |
다섯 |
|
|
지면과 관련하여 재설정시 전압 |
–0.5 |
+13.0 |
다섯 |
|
|
최대 작동 전압 |
6.0 |
다섯 |
||
|
I/O 핀 당 DC 전류 |
40.0 |
엄마 |
||
|
DC 전류 VCC 및 GND 핀 |
200.0 |
엄마 |
||
|
VCC = 0V에서의 주입 전류 |
± 5.0 |
엄마 |
||
|
VCC = 5V에서의 주입 전류 |
± 1.0 |
엄마 |

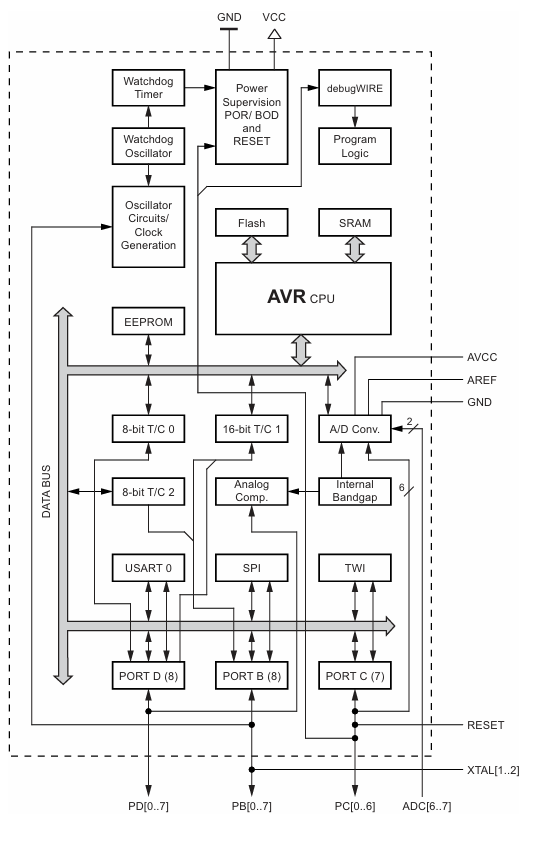

그림 4. ATMEGA328P 아키텍처 및 내부 블록
의 핵심 Atmega328p 입니다 AVR CPU 코어32 개의 일반 목적 레지스터를 직접 연결합니다 산술 로직 단위 (ALU).이 아키텍처를 통해 단일 클록 사이클 내에서 두 개의 레지스터에 액세스 할 수있어 마이크로 컨트롤러의 실행 속도와 전반적인 효율이 향상됩니다.CPU는 시스템의 중앙에 위치하고 있으며 다이어그램과 같이 내부 데이터 버스를 통해 다양한 메모리 블록 및 주변 모듈에 연결됩니다.메모리 시스템에는 세 가지 기본 유형이 포함됩니다.32KB 용량의 플래시 메모리는 펌웨어를 저장하고 현장 업데이트를위한 자체 프로그래밍을 지원합니다. eeprom1 KB 크기의 크기는 전원이 손실 된 경우에도 데이터를 유지하므로 지속적인 구성을 저장하는 데 이상적입니다.2KB의 공간을 가진 SRAM은 MCU의 임시 작업 메모리 역할을하여 활성 작업 중에 데이터 처리를 가능하게합니다.세 가지 메모리 유형은 모두 시스템의 내부 데이터 버스에 매핑되어 CPU와의 빠른 액세스 및 통신을 보장합니다.
ATMEGA328P는 기능을 확장하는 여러 주변 장치를 통합합니다.여기에는 2 개의 8 비트 타이머 (T/C0 및 T/C2)와 16 비트 타이머 1 개 (T/C1)가 포함되며, 이는 정확한 시간 유지, PWM (Pulse-Width Modulation) 및 이벤트 계산에 사용됩니다.ADC (Analog-to-Digital Converter)는 8 개의 입력 채널과 10 비트 해상도를 제공하여 센서 또는 외부 입력에서 아날로그 신호의 정확한 샘플링을 제공합니다.내부 밴드 갭 참조 및 아날로그 비교기는 안정적인 전압 참조 및 아날로그 신호 비교를 지원합니다.커뮤니케이션 기능은 강력합니다 삼 열쇠 인터페이스: USART 직렬 커뮤니케이션을 위해 SPI 고속 동기 데이터 교환 및 twi (I²C라고도 함) 2 개의 와이어를 통해 외부 주변 장치에 연결하기위한 (I²C라고도 함).이 모듈은 I/O 포트 (포트 B 및 포트 C)에 밀접하게 연결되어 시스템 설계의 유연성을 제공합니다.블록 다이어그램은 이러한 상호 연결을 명확하게 보여 주며 주변 장치와 AVR 코어 사이의 데이터가 어떻게 흐르는지를 보여줍니다.
시스템 안정성을 보장하기 위해 Watchdog 타이머가 포함되어 있으며 소프트웨어가 응답하지 않으면 마이크로 컨트롤러를 재설정하기 위해 자체 발진기로 작동합니다.이것은 오랫동안 무인으로 실행 해야하는 임베디드 시스템에서 중요합니다.인터럽트 시스템은 내부 이벤트 (예 : 타이머 오버플로 또는 ADC 변환) 및 외부 입력 (예 : PIN 변경)에 대한 즉각적인 반응을 허용하여 응답 성을 향상시킵니다.전력 관리는 ATMEGA328P의 또 다른 주요 강점입니다.마이크로 컨트롤러는 필요한 시스템 상태를 유지하면서 사용하지 않은 모듈을 비활성화하여 전력 소비를 줄이는 여러 수면 모드를 지원합니다.와 같은 기능 전원 재설정 (por) 및 브라운 아웃 탐지 (BOD) 시작 중 및 변동하는 전압 조건에서 안정적인 작동을 유지하는 데 도움이됩니다.시계 생성은 내부 발진기 또는 Xtal 핀을 통해 연결된 외부 결정을 통해 처리되므로 에너지 효율과 성능 균형을 유지하는 유연성을 제공합니다.ATMEGA328P는 효율적인 메모리 관리, 풍부한 주변 장치 지원 및 고급 전원 절약 기능을 결합한 간소화 된 내부 아키텍처를 갖춘 잘 통합 된 마이크로 컨트롤러입니다.
|
장치 |
플래시 |
eeprom |
숫양 |
인터럽트 벡터 크기 |
|
Atmega328p |
32 KB |
1 KB |
2 KB |
2 명령어 단어/벡터 |
|
atmega48a |
4 KB |
256 b |
512 b |
1 명령어 단어/벡터 |
|
ATMEGA48PA |
4 KB |
256 b |
512 b |
1 명령어 단어/벡터 |
|
atmega88a |
8 KB |
512 b |
1 KB |
1 명령어 단어/벡터 |
|
ATMEGA88PA |
8 KB |
512 b |
1 KB |
1 명령어 단어/벡터 |
|
ATMEGA168A |
16 KB |
512 b |
1 KB |
2 명령어 단어/벡터 |
|
ATMEGA168PA |
16 KB |
512 b |
1 KB |
2 명령어 단어/벡터 |
|
ATMEGA328 |
32 KB |
1 KB |
2 KB |
2 명령어 단어/벡터 |
ATMEGA328P는 기계를 자동으로 제어 해야하는 공장 및 기타 산업 환경에서 인기있는 선택입니다.기계가 특정 지침을 따르는 데 도움이되는 작은 뇌처럼 작동합니다.예를 들어 온도 센서 또는 모션 감지기와 같은 센서의 데이터를 읽은 다음 모터를 켜거나 밸브를 열는 것과 같은 결정을 내릴 수 있습니다.칩은 많은 입력 및 출력 연결을 처리 할 수 있으므로 한 번에 시스템의 여러 부분을 제어 할 수 있습니다.또한 타이머와 잘 어울리므로 적시에 동작이 발생할 수 있습니다.이것은 기계가 정확하게 움직이고 멈춰야하는 어셈블리 라인과 같은 곳에서 중요합니다.또한 산업 환경에서 흔한 전기 소음이나 열이 많이있을 수있는 곳에서 일할 수있을 정도로 강력합니다.
ATMEGA328P는 많은 현대 기계와 가제트에서 사용되는 모터 제어에 적합합니다.로봇의 바퀴를 돌리거나 무인 항공기의 팔을 움직이거나 컨베이어 벨트에 전원을 공급하든이 칩은 작업을 수행 할 수 있습니다.모터가 얼마나 빨리 회전하는지 제어 할 수 있으며, 방향이 바뀌고 심지어 매끄럽게 정지 할 수 있습니다.칩에는 펄스 폭 변조라고하는 것이기 때문에 가능합니다.밝기를 바꾸기 위해 빛의 조광기를 정말 빠르게 위아래로 돌리는 것처럼 생각하십시오.ATMEGA328P는 유사한 아이디어를 사용하여 모터에 얼마나 많은 전력이 들어가는 지 제어합니다.이를 통해 부드러운 속도 변화와 움직임에 대한 더 나은 제어가 가능합니다.로봇 프로젝트 및 자동 기계 에서이 칩이 일반적인 이유입니다.
ATMEGA328p는 장치 내부의 전력을 제어하는 데 사용됩니다.현대 전자 장치에서는 전력을 신중하게 관리하는 것이 중요합니다. 특히 배터리를 사용하거나 에너지 효율적이어야하는 장치에서는 중요합니다.칩은 센서를 사용하여 전압과 전류를 모니터링 한 다음 전력 전력의 양을 조정할 수 있습니다.한 예는 스위치 모드 전원 공급 장치 (SMP)에 있으며, 이는 에너지를 절약하면서 한 형태에서 다른 형태로 전기를 변화시키는 특수 회로입니다.ATMEGA328P는 전원이 켜지거나 꺼질 때 제어하는 데 도움이되므로 전체 프로세스가보다 효율적입니다.또한 과열 또는 전력 스파이크와 같은 문제를 확인하고 손상을 방지하기 위해 필요한 경우 물건을 종료 할 수 있습니다.이로 인해 충전기, LED 드라이버 및 배터리 구동 장치의 전원 관련 작업에 대한 스마트 한 선택이됩니다.
ATMEGA328P의 또 다른 유용한 기술은 외부 세계의 신호를 읽고 처리하는 것입니다.온도 센서, 라이트 센서 및 압력 센서와 같은 많은 센서는 신호를 전압으로 보냅니다.이를 아날로그 신호라고합니다.칩은 내장 된 ADC (아날로그-디지털 컨버터)를 통해 이들을 읽을 수 있으며, 이는 신호를 마이크로 컨트롤러가 이해할 수있는 디지털 값으로 바꿉니다.신호를 읽은 후 ATMEGA328P는 간단한 처리를 수행 할 수 있습니다.예를 들어, 온도가 너무 높아지면 팬이 켜질 수 있습니다.또는 가벼운 센서가 어두워지는 것을 감지하면 LED를 켤 수 있습니다.이로 인해 칩은 기상 관측소, 홈 자동화 시스템 및 환경의 변화에 반응 해야하는 스마트 기기와 같은 장치에 적합합니다.
많은 장치는 사람들이 정보를 보거나 지침을 제공 할 수있는 방법이 필요합니다.Atmega328p는 둘 다 처리 할 수 있습니다.문자 LCD, LED 디스플레이 또는 작은 OLED 패널과 같은 작은 화면에 데이터를 표시 할 수 있습니다.동시에, 사용자가하는 일, 버튼을 누르거나 손잡이를 돌리거나 터치 패널을 두드는 것을 읽을 수 있습니다.사용자와 기계 모두에게 "대화"하는 기능은 간단한 제어 패널과 인터페이스를 구축하는 데 좋습니다.예를 들어, 디지털 온도 조절 장치에서 ATMEGA328P는 현재 온도를 표시하고 사용자가 설정을 변경할 수 있습니다.또한 피드백을 제공하기 위해 경고음이나 깜박일 수 있습니다.I²C, SPI 및 UART와 같은 통신 프로토콜을 지원하므로 다른 칩과 디스플레이에 쉽게 연결할 수 있습니다.
ATMEGA328P는 저렴하고 신뢰할 수 있으며 많은 전력을 사용하지 않기 때문에 많은 상용 제품에 사용됩니다.집의 작은 가제트에서 공장에 사용되는 도구에 모든 종류의 장치에 적합합니다.추가 복잡한 부품이 필요하지 않고 기본 제어 작업을 처리 할 수있어 비용을 낮게 유지하는 데 도움이됩니다.칩은 작고 간단한 시스템에서 잘 작동하기 때문에 칩을 좋아합니다.예를 들어, 스마트 라이트 스위치 또는 디지털 타이머에는 ATMEGA328p가 내부에있을 수 있습니다.에너지를 절약하기 위해 수면 모드로 들어갈 수 있기 때문에 배터리에서 작동하는 제품에도 유용합니다.따라서 스마트 홈 장치에서 웨어러블, 측정 도구에 이르기까지 모든 것이 강력한 선택입니다.
Arduino Uno 보드를 사용한 적이 있다면 이미 Atmega328p와 함께 일했습니다.업로드 한 모든 프로그램을 실행하는 메인 칩입니다.Arduino는 Arduino IDE (초보자 친화적 인 코딩 환경)를 사용하여 코드를 작성하고 업로드하는 간단한 방법을 만들어이 칩을 매우 인기있게 만들었습니다.ATMEGA328P는 프로젝트를 처리 할만 큼 강력하지만 신규 이민자가 이해할만큼 간단합니다.온라인으로 수천 개의 무료 라이브러리와 예제가 있어이 칩을 사용하여 모터를 제어하고 센서를 읽고 LED를 조명하는 등을보다 쉽게 사용할 수 있습니다.교육 및 프로토 타이핑에서의 광범위한 사용은 중요한 마이크로 컨트롤러가 된 이유 중 하나입니다.
ATMEGA328P 마이크로 컨트롤러는 두 가지 별개의 패키지 유형으로 제공되며 다양한 설계 요구 사항에 대한 유연성을 제공합니다.

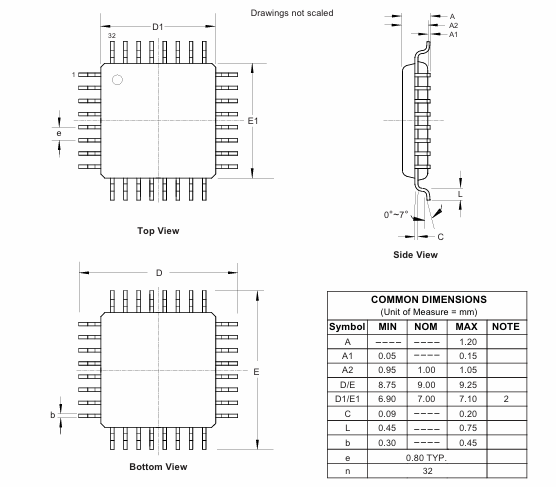

그림 5. ATMEGA328P TQFP 패키지
그만큼 MA 패키지 Atmega328p의 마이크로 컨트롤러는 32- 리드 얇은 쿼드 플랫 패키지 (TQFP)를 나타냅니다.이 패키지는 신체 크기가 7mm × 7mm, 신체 두께 1.0mm 및 리드 피치가 0.5mm입니다.얇은 프로파일 플라스틱 쿼드 플랫 패키지로 설계되었으며 네면에서 리드가 확장됩니다.TQFP 패키지는 일반적으로 어셈블리 중에 취급이 필요한 응용 분야에서 일반적으로 사용되며 보드에 리드 풋 프린트를 수용하기에 충분한 표면적이있는 곳에서 사용됩니다.얇은 프로파일은 소형 소비자 전자 제품 또는 인클로저 제약 조건이있는 임베디드 시스템과 같은 높이가 고려되는 제품에 적합합니다.

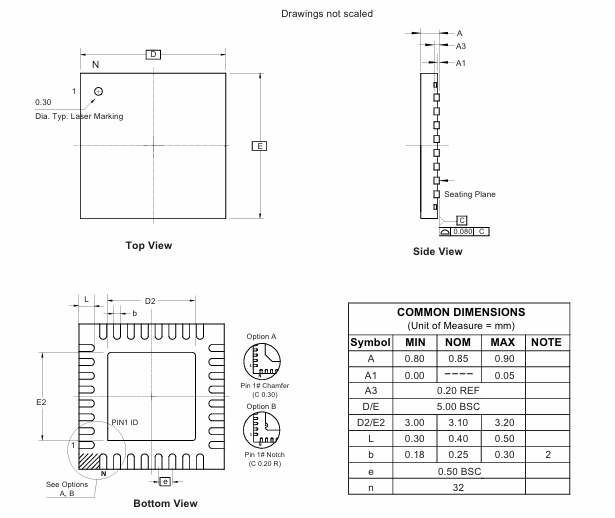

그림 6. ATMEGA328P QFN 패키지
그만큼 PN 패키지 ATMEGA328P 마이크로 컨트롤러의 32 리드 쿼드 플랫 노드 (QFN) 버전입니다.신체 크기가 5mm x 5mm이고 리드 피치가 0.5mm 리드 피치의 더 작은 형태 계수로 제공됩니다.TQFP와 달리 QFN 패키지에는 돌출 리드가 없습니다.대신 표면 장착 납땜을위한 패키지 아래에 패드가 있습니다.이 설계는 PCB에서 발자국을 줄이고 열 및 전기 성능을 향상시킬 수 있습니다.컴팩트 한 크기와 효율적인 열 소산은 웨어러블, IoT 장치 및 고밀도 회로 설계와 같은 우주 제약 애플리케이션에 적합한 QFN 패키지를 적합하게 만듭니다.
ATMEGA328P는 처리 효율성, 다목적 주변 장치, 저전력 소비 및 비용 효율성의 탁월한 균형으로 두드러집니다.RISC 기반 성능, Flexible I/O 핸들링, 풍부한 통신 인터페이스 및 시스템 내 프로그래밍 지원과 같은 기능을 통해 산업 자동화에서 스마트 소비자 장치에 이르기까지 광범위한 응용 프로그램을 지속적으로 전력을 공급하고 있습니다.이 안내서는 ATMEGA328P가 내장 된 시스템 개발의 초석으로 남아있는 이유를 강조하여 수많은 설계 시나리오에서 신뢰성과 적응성을 모두 제공합니다.
문의를 보내 주시면 즉시 응답하겠습니다.
ATMEGA328P에는 Common DIP (듀얼 인라인 패키지) 버전에 사용될 때 28 개의 핀이 있습니다.TQFP 또는 QFN과 같은 표면 장착 패키지에는 32 개의 핀이 있지만 코어 함수는 비슷합니다.대부분의 Arduino 보드는 28 핀 딥 버전을 사용합니다.
Arduino Uno에서 Atmega328p는 보드 중앙의 메인 블랙 칩입니다.중 하나입니다 : 탈착식 28 핀 딥 칩 또는 새로운 개정판에서 납땜 SMD 버전 (Flat Square Chip).이 칩은 업로드 한 Arduino 프로그램의 처리 및 논리를 처리합니다.
ATMEGA328P는 일반적으로 정상적인 운영 조건에서 20 년 동안 지속됩니다.내부 EEPROM은 최소 100,000 개의 쓰기/지우기 사이클을 처리 할 수 있으며 플래시 메모리는 10,000주기를 지원합니다.전압 및 온도 사양 내에서 작동하는 경우 장기 용도로 내구성이 뛰어나고 신뢰할 수있는 칩입니다.
"P"는 "Picopower"를 나타냅니다.이것은 칩이 저전력 소비, 특히 수면 모드에서 설계되었음을 의미합니다.배터리 구동 또는 에너지 효율적인 프로젝트에 이상적입니다.
각 디지털 I/O 핀은 최대 40 Ma (Milliamps)까지 소스 또는 가라 앉을 수 있지만, 권장 한도는 안전한 작동을 위해 핀당 20mA입니다.결합 된 모든 I/O 핀의 총 전류는 200 Ma를 초과해서는 안됩니다.이러한 한계를 초과하면 칩이 손상 될 수 있습니다.
