10K 저항에 대한 완전한 가이드 : 컬러 코드, 응용 프로그램 및 회로 사용

이 안내서는 전자 회로에서 매우 중요한 10K 저항에 대해 이야기합니다.우리는 10K 저항이 무엇인지, 색상을 사용하여 구별되는 방법 및 다양한 전자 제품에서 수행하는 일을 설명합니다.이 안내서는 3 밴드, 4 밴드, 5 밴드 및 6 밴드와 같은 다양한 유형의 컬러 코딩을 포함하여 식별하고 사용할 수 있습니다.또한 회로의 전기 제어에서 타이머 및 센서와 같은 장치가 올바르게 작동하는지 확인하는 것에 이르기까지 10K 저항기가 장치에 어떻게 도움이되는지 살펴 봅니다.

목록

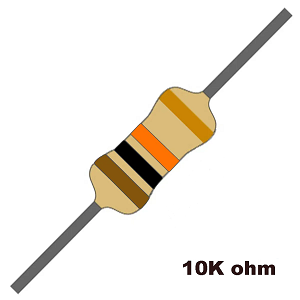

10K 저항은 무엇입니까?

에이 10K 저항 작지만 중요한 전자 구성 요소입니다. 10,000 옴 (ω).전류의 흐름을 제어하고 전압을 나누고 민감한 회로 요소를 보호하는 데 도움이됩니다.이와 같은 저항은 아날로그 및 디지털 회로 모두에 사용되므로 안정적인 작동을 보장하고 원치 않는 전기 동작을 방지합니다.이 저항은 색상 코드 밴드 덕분에 쉽게 식별 할 수 있으며, 이는 멀티 미터 또는 기타 테스트 도구없이 저항을 결정합니다.

디지털 전자 장치에서 10K 저항은 종종 풀업 또는 풀다운 저항으로 사용되므로 마이크로 컨트롤러가 부동 (정의되지 않은) 신호를 방지함으로써 안정적인 논리 상태를 유지하는 데 도움이됩니다.아날로그 회로에서는 트랜지스터 바이어스에 중요한 역할을하여 적절한 증폭기 작동을 보장합니다.커패시터와 결합되면 RC 네트워크를 형성하여 발진기 회로 및 신호 처리를위한 시간 지연 또는 필터 신호를 생성하는 데 사용됩니다.다목적 성 때문에 10kΩ 저항은 간단한 타이머에서 복잡한 디지털 인터페이스에 이르기까지 광범위한 응용 분야에서 나타납니다.

10K 저항 색상 코드

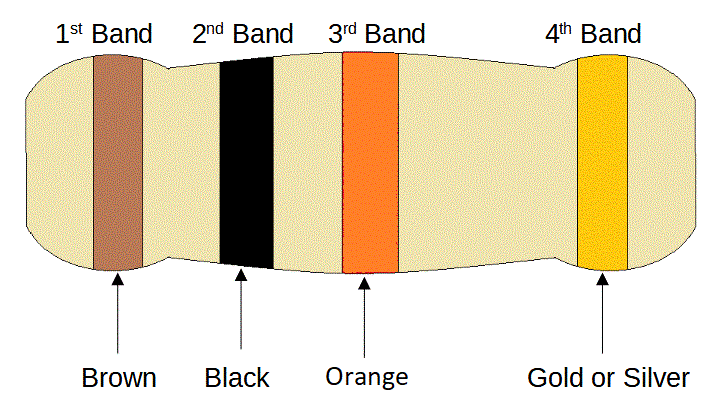

그림 2. 10K 저항 색상 코드

신속하고 정확하게 식별하기 위해 저항기는 색상으로 구분 된 마킹 시스템을 사용합니다.표준 4 밴드 10kΩ (10,000-OHM) 저항은 특정 색상 코드를 따라 그 값을 나타냅니다.첫 번째 컬러 밴드는입니다 갈색, 첫 번째 숫자에 해당하고 1.두 번째 밴드는입니다 검은색, 두 번째 숫자를 나타내는 0.함께, 이것들은 숫자를 형성합니다 10.세 번째 밴드는입니다 주황색승수 역할을하는 것은 기본 번호 (10)에 곱해야한다는 것을 의미합니다. 1,000, 총 저항이 발생합니다 10,000 옴 (10kΩ).마지막으로,이 경우 네 번째 밴드입니다 금, 저항의 공차를 나타내며, 실제 저항이 공칭 값과 얼마나 다를 수 있는지를 지정합니다. 금 공차를 의미합니다 ± 5%, 진짜를 의미합니다 저항 범위 9,500Ω ~ 10,500Ω.이 공차 수준은 제조 중 약간의 변화에도 불구하고 저항이 대부분의 일반 목적 전자 응용 분야에서 허용 가능한 한계 내에 남아 있음을 보장합니다.

그림 3. 10K 저항 색상 코드

저항의 색상 코드를 읽는 방법?

저항 색상 코드 시스템은 처음에는 복잡해 보일 수 있지만 체계적인 접근 방식을 따라 값을 효율적이고 정확하게 해독하는 법을 배울 수 있습니다.저항의 값을 올바르게 해석하려면 첫 번째 단계는 컬러 밴드의 출발점을 찾는 것입니다.저항의 한쪽 끝은 다른 밴드보다 가장자리에 더 가깝게 배치 된 첫 번째 컬러 밴드를 갖습니다. 이것은 당신이 읽기 시작하는 끝입니다.종종 약간 더 멀리 떨어져있는 마지막 밴드는 공차를 나타내며 일반적으로 금 또는은입니다.오리엔테이션이 설정되면 다음 단계는 기본 저항 값을 결정하는 숫자 대역을 식별하는 것입니다.이들은 저항이 총 4, 5 또는 6 개의 밴드를 가지고 있는지에 따라 처음 2 ~ 3 개의 밴드입니다.기본 값을 결정한 후, 다음 밴드는 승수 역할을하며 기본 값을 10, 백, 천 이상으로 스케일링합니다.이 단계는 멀티 플라이어의 간단한 잘못 해석이 크게 잘못된 저항 값으로 이어져 회로 성능에 영향을 줄 수 있기 때문에 중요합니다.

그림 4. 다른 저항 색상 코드의 해석

마지막으로, 색상 코드에서 저항 값을 계산 한 후 항상 그것을 확인하는 좋은 관행입니다. 정밀도에 민감한 응용 프로그램.멀티 미터를 사용하여 측정 할 수 있습니다 실제 저항은 예상 값과 일치하는지 확인합니다. 이 단계는 희미한 컬러 밴드가 읽기가 어렵습니다.6 개가있는 저항의 경우 밴드, 추가 밴드는 온도 계수를 나타냅니다 온도 변화에 따라 저항이 얼마나 많이 변하는지를 보여줍니다.이것 특성은 열 안정성이 필요한 회로에서 좋습니다. 정밀 측정 기기 및 고성능 전자 시스템.

3 밴드 10K 저항 색상 코드

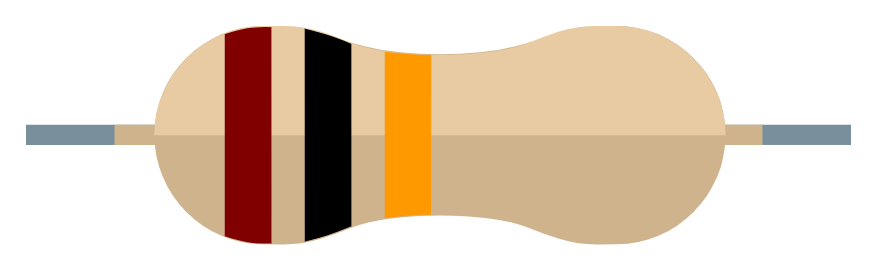

그림 5. 3 밴드 10k 저항 색상 코드

에이 3 밴드 10k 저항 2 자리 만 사용하여 승수를 사용하여 라벨링 프로세스를 단순화하여 4 대역에 비해보다 간단하게 만듭니다.10kΩ (10,000 옴) 저항의 경우 컬러 밴드는 갈색, 검은 색 및 주황색입니다.첫 번째 밴드, 갈색, 숫자를 나타냅니다 1, 두 번째 밴드 인 동안 검은색, 숫자를 나타냅니다 0.이 두 자리는 함께 숫자를 형성합니다 10.세 번째 밴드는 승수, 이다 주황색, 곱셈 계수를 나타냅니다 1,000.10을 1,000으로 곱하면 결과가 발생합니다 저항 값 ~이다 10,000 옴, 또는 10kΩ.이 색상 코딩 방법은 저항 값을 빠르게 식별 할 수 있습니다.

공차를 나타내는 별도의 밴드를 포함하는 4 밴드 저항과 달리, 3 밴드 저항기는이 수준의 세부 사항을 제공하지 않으므로 용인 ~이다 결정된 ~에 ± 20% 기본적으로.이 공차 수준은 10kΩ 저항의 실제 저항이 제조 변동에 따라 8kΩ에서 12kΩ 사이에서 달라질 수 있음을 의미합니다.전용 공차 대역의 부재는 저항의 시각적 레이아웃을 단순화하지만 긴밀한 저항 정확도가 필요한 응용 분야에 적합성을 제한합니다.이 저항에 대한 표준화 된 표기법은 103m 형식을 따릅니다. 여기서 103은 저항 값 (10 × 1,000 = 10,000 옴)을 나타내고 M은 ± 20%의 공차를 지정합니다.이 넓은 공차 범위는 크게 보일 수 있지만 일반적으로 정확한 저항 값이 필요하지 않은 회로에는 허용됩니다.LED 회로의 기본 전압 분배기, 풀업 저항 및 전류 제한 저항과 같은 장치는 종종 3 밴드 저항기를 사용합니다. 의도 된 저항과의 작은 편차가 전체 회로 성능에 영향을 미치지 않습니다.

3 밴드 저항은 덜 정확하기 때문에 정밀 전자 장치가 아닌 저렴한 일반 목적 응용 분야에서 발견됩니다.이러한 저항은 일반적으로 오래된 전자 설계에서 발견되며, 현대 회로는 종종 더 정확한 신뢰성과 정확도를 위해 더 정확한 4 대역 또는 5 대역 저항을 선호하기 때문에 일반적으로 발견됩니다.그러나 3 밴드 저항기는 널리 사용 가능하며 비용과 단순성이 정밀도보다 우선 순위가 높은 다양한 응용 분야에서 계속 사용됩니다.간단한 색상 코드 시스템을 사용하면 쉽게 식별하고 빠른 수동 계산을 허용하여 전자 회로를 조립할 때 오류 가능성을 줄입니다.프로토 타이핑, 실험 또는 기본 회로 설계에 사용 되든 3 대역 저항은 전자 제품의 구성 요소로 남아 있습니다.

5 밴드 10K 저항 색상 코드

그림 6. 5 대역 10K 저항 색상 코드

에이 5 대역 10K 저항 컬러 코드 시퀀스에 여분의 자리를 통합하여 4 대역에 비해 향상된 정밀도를 제공합니다.첫 번째 컬러 밴드, 갈색, 숫자를 나타냅니다 1, 저항 값의 초기 숫자를 설정합니다.이후에 검은색 밴드가 의미합니다 0, 이것은 두 번째 숫자이고 다른 숫자입니다 검은색 밴드가 뒤 따르고 다른 사람에게 기여합니다 0 세 번째 숫자로.이 세 자리는 함께 숫자를 형성합니다 100이는 승수에 의한 수정 전에 기본 값으로 사용됩니다.시퀀스의 네 번째 밴드입니다 빨간색, 승수로 작용하고 값이 있습니다. × 100, 소수점을 효과적으로 이동시키고 총 저항이 10,000 옴입니다.마지막 밴드, 금,이 경우 공차 수준을 정의 할 책임이 있으며 ± 5%, 저항의 실제 저항은 공칭 값에서 어느 방향 으로든 최대 5%까지 달라질 수 있음을 의미합니다.

저항에 다섯 번째 밴드의 존재는 추가 자리를 도입하므로보다 정확한 저항 값을 보장하는 데 큰 요소입니다.2 자리와 승수 만 사용하는 4 밴드 저항과 달리 5 밴드 저항의 3 자리는 반올림 오류를 줄이고 정확도를 향상시킵니다.이는 신호 처리, 측정 기기 및 민감한 센서 응용 프로그램과 같이 더 큰 정밀도를 요구하는 전자 회로에 유리합니다.5% 공차 등급은 가장 정확하지는 않지만 여전히 많은 일반 목적 전자 프로젝트에 대해 합리적인 수준의 정확도를 제공합니다.1002J로 일반적으로 작성된이 저항에 대한 표기법은 표준 저항 코딩을 따릅니다. 여기서 1002는 저항 값 (10,000Ω)에 해당하고 문자 J는 5% 내성을 나타냅니다.

이 수준의 정밀도는 저항의 사소한 변화조차도 회로 기능에 영향을 줄 수있는 응용 분야에서 훌륭합니다.예를 들어, 저항 값이 출력 전압을 결정하는 전압 분배기에서보다 정확한 저항은 예상 전압 수준을 유지하는 데 도움이됩니다.마찬가지로, 구성 요소 공차가 안정성을 이득 안정성에 영향을 미치는 앰프에서 5 대역 저항을 사용하면보다 일관된 성능을 보장합니다.± 1% 또는 ± 0.1%와 같은 더 엄격한 공차가있는 저항은 고정밀 작업에 사용할 수 있지만 ± 5% 허용 오차를 갖는 5 대형 10K 저항은 비용 효율성과 정확성 사이의 균형을 맞추므로 많은 전자 설계에서 인기있는 선택이됩니다.

6 밴드 10K 저항 색상 코드

그림 7. 6 대역 10K 저항 색상 코드

에이 6 밴드 10kΩ 저항 저항, 내성 및 온도 안정성에 대한 자세한 정보를 제공하는 특정 색상 코딩 방식을 따릅니다.처음 세 밴드는 저항 값의 숫자를 나타내고, 네 번째 밴드는 전체 저항을 결정하기위한 승수로 작용합니다.다섯 번째 대역은 공차를 나타내며, 이는 실제 저항이 명시된 값과 얼마나 다를 수 있는지를 나타냅니다.마지막으로, 여섯 번째 대역은 온도 계수를 나타내며, 이는 온도가 변동하는 환경에서 큰 요소입니다.온도 계수는 저항 값이 섭씨 당 얼마나 변하는지를 알려줍니다.이 저항은 열 변화가 전자 성능에 영향을 줄 수있는 조건에서 안정성을 유지하도록합니다.이 추가 밴드는 6 대역 저항이 고급 측정 기기, 의료 기기 및 항공 우주 응용 분야와 같은 민감한 회로에 유용하게 만듭니다.

6 밴드 10kΩ 저항의 컬러 밴드는 다음과 같이 배열됩니다. 갈색, 검은 색, 검은 색, 빨간색, 녹색 및 노란색.첫 번째 밴드 (Brown)는 첫 번째 숫자 (1)에 해당하는 반면 두 번째 밴드는 (검은 색)는 0 인 두 번째 숫자를 나타냅니다. 세 번째 대역 (검은 색)은 또한 0을 의미합니다. 즉, 저항 값의 숫자는 100입니다. 네 번째 대역 (빨간색)은 승수로 사용되며,이 경우 총 저항 값은 10,000 옴 또는 10kΩ입니다.다섯 번째 대역 (녹색)은 공차를 나타내며, 이는 ± 5%를 나타냅니다. 즉, 실제 저항은 명시된 값의 5% 이상 또는 그 이하로 변할 수 있습니다.마지막으로, 여섯 번째 대역 (노란색)은 섭씨 (ppm/° C) 정도 당 백만 분당 부분으로 측정 된 온도 계수를 나타내며, 노란색은 25 ppm/° C에 해당합니다.이는 섭씨 변화의 모든 학위에 대해 저항이 백만 분당 25 부로 달라질 수 있으며, 이는 온도가 변동하는 환경에서도 구성 요소가 비교적 안정적으로 유지되도록합니다.

6 밴드 저항의 중요성은 향상된 정밀성 및 안정성에 있으며, 경미한 저항 변화가 회로 성능에 영향을 줄 수있는 응용 분야에 적합합니다.4 대역 또는 5 대역 저항과 비교하여 온도 계수 대역의 추가는 특히 다양한 열 조건이있는 환경에서 추가적인 수준의 신뢰성을 제공합니다.± 5% 내성은 저항이 합리적인 정확도 수준을 유지하여 의도 된 저항 값에서 과도한 편차를 방지하도록합니다.온도 계수 대역을 통합함으로써 6 대역 저항은 열 변동의 영향을 줄여서 전기 회로가 시간이 지남에 따라 일관되고 신뢰할 수 있도록합니다.

10K 저항의 응용

10K 저항은 전자 제품에서 널리 사용되는 구성 요소이며 많은 중요한 역할을 수행합니다.

증폭기의 전압 피드백

작동 증폭기 (OP-AMPS)에서 10K 저항은 출력에서 ​​거꾸로 입력으로 피드백을 제공함으로써 전압 게인을 설정하는 데 역할을합니다.이 피드백은 증폭 계수를 제어하고 신호 처리의 안정성을 보장하는 데 도움이됩니다.저항 값을주의 깊게 선택하면 앰프의 성능을 미세 조정하여 게인과 대역폭 사이의 원하는 균형을 달성 할 수 있습니다.오디오 증폭 및 계측과 같은 정밀 응용 분야 에서이 저항은 왜곡을 최소화하고 선형성을 향상시켜 정확한 신호 재생산을 허용합니다.커패시터 및 추가 저항과 같은 다른 구성 요소와 함께 작동하여 주파수 응답 및 원치 않는 노이즈를 필터링하여 전체 신호 품질을 더욱 향상시킵니다.

타이밍 회로

10K 저항은 타이밍 회로에 자주 사용되며, 여기서 커패시터와 협력하여 시간 지연 및 진동 기간을 정의합니다.모노스트 가능한 멀티 바이브레이터, 펄스 발전기 및 555 타이머 회로와 같은 응용 분야에서 저항은 커패시터의 전하 및 배출 속도를 제어하여 타이밍 특성에 직접 영향을 미칩니다.이는 클록 펄스, 주파수 변조 및 분해 회로와 같은 정확한 지연 생성이 필요한 응용 분야에서 사용됩니다.저항의 값은 정전기가 시간 상수를 정확하게 설정하는 데 얼마나 빨리 충전되거나 배출되는지를 결정합니다.저항 값을 조정하면 다른 주요 구성 요소를 변경할 필요없이 회로의 타이밍 동작을 수정하여 유연성과 디자인 수정의 용이성을 제공 할 수 있습니다.

전압 조정

전압 조절 회로에서, 10K 저항은 일반적으로 선형 조절기에서 안정적인 출력 전압을 유지하여 민감한 전자 부품으로 일관된 전력 전달을 보장합니다.LM317과 같은 전압 조절기 IC에서 기준 전압을 설정하거나 출력 전압을 조정하는 데 도움이되는 피드백 루프에 종종 나타납니다.전류 흐름에 대한 제어 경로를 제공함으로써 마이크로 컨트롤러, 센서 또는 기타 정밀 구성 요소의 성능에 영향을 줄 수있는 변동을 최소화하는 데 도움이됩니다.일부 디자인에서는 또한로드 균형을 유지하고 과도한 전류 추첨을 줄이고 에너지 효율을 향상시키는 역할을합니다.전압 조절 회로에서 10K 저항의 존재는 신뢰성 향상에 기여하여 전압 스파이크 또는 방울의 위험을 감소시켜 오작동으로 이어질 수 있습니다.

현재 감지

10K 저항은 종종 전류 감지 응용 분야에서 사용되며, 여기서 전류 흐름을 측정 가능한 전압 강하로 변환하는 데 도움이됩니다.이는 배터리 관리 시스템, 모터 제어 회로 및 정확한 전류 측정이 필요한 전력 모니터링 응용 프로그램에 유용합니다.저항을 부하와 직렬로 배치함으로써, 전압 강하를 측정하고 OHM의 법칙 (v = ir)에 따라 회로를 통해 흐르는 전류를 결정하는 데 사용할 수 있습니다.이 방법을 사용하면 마이크로 컨트롤러 또는 기타 모니터링 시스템이 전력 소비를 추적하거나 결함을 감지하거나 보호 조치를 구현할 수 있습니다.10K 값은 필요한 감도 및 전력 소산 고려 사항에 따라 선택되어 회로 성능에 영향을 미치지 않고 정확성을 보장합니다.

온도 감지

온도 감지 응용 분야에서 10K 저항은 일반적으로 서미스터와 함께 사용하여 마이크로 컨트롤러가 온도 변화를 측정 할 수있는 전압 분배기 회로를 형성합니다.온도에 따라 저항이 변하는 서머 스터는 고정 값 저항과 함께 작동하여 온도 변화에 해당하는 가변 전압 출력을 생성합니다.이 기술은 디지털 온도계, HVAC 시스템 및 산업용 온도 모니터링에 널리 사용됩니다.10K 저항은 전압 변화가 아날로그-디지털 컨버터 (ADC)의 측정 가능한 범위 내에서 유지되어 온도 판독 값의 정확도를 향상시킵니다.적절한 저항 값을 선택하면 측정 시스템의 감도와 정밀도를 최적화 할 수 있습니다.

신호 필터링

10K 저항은 종종 신호 필터링 회로에 통합되어 원치 않는 노이즈를 제거하고 오디오, 데이터 통신 및 센서 애플리케이션에서 신호의 명확성을 향상시킵니다.일반적으로 저역 통과, 고역 통과 및 대역 통과 필터로 표시되며, 커패시터와 함께 작동하여 필터의 컷오프 주파수를 결정합니다.예를 들어 오디오 회로에서는 음질을 저하시킬 수있는 고주파 노이즈를 제거하는 데 도움이됩니다.데이터 통신 시스템에서는 신호 왜곡을 방지하고 전송 신뢰성을 향상시키는 데 도움이됩니다.저항 및 커패시터 값을 신중하게 선택하면 특정 응용 프로그램 요구 사항에 맞게 필터 응답을 조정하여 최적의 신호 무결성을 보장 할 수 있습니다.

전압 분배기

10K 저항의 가장 많이 응용 중 하나는 전압 분배기 회로에 있는데, 여기서 마이크로 컨트롤러, 센서 및 기타 전자 부품에 적합한 레벨로 전압을 낮추는 데 도움이됩니다.전압 분배기는 직렬로 연결된 2 개의 저항으로 구성되며, 10K 저항은 종종 그 중 하나 인 경우에 입력 전압을 비례 적으로 나누어 원하는 출력 전압을 생성하는 데 도움이됩니다.이 기술은 배터리 작동 장치, ADC 회로 및 레벨 이동 응용 프로그램에서 널리 사용됩니다.적절한 저항 값을 선택하면 복잡한 전압 조절 회로가 필요하지 않고 정확한 전압 레벨을 달성 할 수 있습니다.10K 저항은 많은 저전력 전자 제품에서 예측 가능하고 안정적인 전압 분할을 보장하는 데 역할을합니다.

풀업/풀다운 저항

디지털 전자 장치에서 10K 저항은 안정적인 논리 수준을 보장하고 부동 입력을 방지하기 위해 풀업 또는 풀다운 저항으로 자주 사용됩니다.부동 입력은 마이크로 컨트롤러 및 논리 회로에서 불규칙한 동작을 유발하여 의도하지 않은 신호 상태로 이어질 수 있습니다.입력 핀과 공급 전압 (풀업) 또는 접지 (풀다운) 사이에 10kΩ 저항을 연결함으로써 활성 신호가 없을 때 정의 된 전압 레벨이 유지됩니다.이 응용 프로그램은 버튼 인터페이스, GPIO (범용 입력/출력) 핀 및 I2C 통신 라인에서 일반적입니다.10kΩ 값은 전력 소비와 신호 무결성 사이의 균형을 제공하여 과도한 전류 추첨없이 신뢰할 수있는 작동을 보장하기 때문에 표준 선택입니다.

LED 전류 제한

10K 저항은 종종 LED 회로에서 LED를 통해 흐르는 전류의 양을 제한하여 전류가 너무 많은 전류를 끌어 내고 손상되는 것을 방지합니다.LED는 효율적으로 기능하기 위해 제어 된 전류가 필요하며, 전류 제한 저항이 없으면 과열 및 연소 할 수 있습니다.10kΩ 저항을 LED와 직렬로 배치함으로써 전류는 안전한 레벨로 제한되어 LED가 정격 사양 내에서 작동하도록합니다.이는 에너지 효율이 우선 순위 인 배터리 구동 장치에서 중요합니다.올바르게 계산 된 저항 값을 사용하면 LED의 밝기를 제어 할 수있어 10K 저항이 LED 표시기, 디스플레이 패널 및 조명 시스템을 설계하는 데 중요한 구성 요소가됩니다.

바이어싱 트랜지스터

트랜지스터 기반 앰프 회로에서 10K 저항은 일반적으로 바이어싱에 사용되며, 이는 트랜지스터가 의도 된 작동 영역 내에서 작동하도록합니다.바이어싱 저항은 바이폴라 정션 트랜지스터 (BJT)에서 올바른 기본 전압을 설정하거나 FETS (Field-Effect Transissters)의 게이트 전압을 설정하여 증폭 또는 스위칭 응용 분야에서 효율적으로 작동 할 수 있습니다.적절한 바이어스가 없으면 트랜지스터가 완전히 켜지거나 채도를 입력하지 못하여 신호 왜곡 또는 성능 불안정성을 초래할 수 있습니다.10K 저항은 안정적인 기준 전압을 제공하여 오디오 증폭기, RF 앰프 및 스위칭 조절기와 같은 회로에서 일관된 트랜지스터 작동을 허용합니다.적절한 저항 값을 선택하면 전력 효율을 유지하고 불필요한 전력 소산을 최소화하면서 성능을 최적화 할 수 있습니다.

결론

10K 저항은 전자 회로의 기본이지만 중요한 부분으로 원활하고 안정적으로 작동하는 데 도움이됩니다.색상 코드를 발견하고 용도를 ​​아는 방법을 이해함으로써 더 나은 회로를 만들 수 있습니다.간단한 설정 또는 복잡한 장치에 사용 되든 10K 저항은 전자 제품을 구축하고 고정하는 데 핵심적이며 사용되는 곳마다 안정성과 정확성을 제공합니다.
