ATMEGA328P 마이크로 컨트롤러에 대한 완전한 안내서

ATMEGA328P는 DIY 전자 제품의 세계에서 초석으로 서 있으며, 다재다능 함, 에너지 효율성 및 Arduino UNO와 같은 인기있는 플랫폼에서 광범위한 사용에 감탄했습니다.이 마이크로 컨트롤러는 당신을 사로 잡았으며, 창의적 비전을 쉽게 활성화시킬 수 있습니다.이 기사는 ATMEGA328P의 핀아웃, 데이터 시트 및 회로도를 파헤쳐 기능성 및 실제 응용 프로그램에 대한 조명을 흘립니다.이러한 측면을 이해 함으로써이 마이크로 컨트롤러의 잠재력을 최대한 활용하고 다양한 프로젝트 문제를 자신있게 해결할 수 있습니다.

목록

Atmega328p의 개요

그만큼 Atmega328p 8 비트 RISC 프로세서 코어를 사용하는 것으로 인정 된 통합 회로의 세계에서 저명한 마이크로 컨트롤러로 등장합니다.소형 설계에도 불구하고 놀라운 에너지 효율과 강력한 기능의 조화로운 조화를 제공합니다.비용 효율성과 고성능의 이러한 조합은 당신에게 매력적입니다.

마이크로 컨트롤러는 Arduino Uno, Pro Mini 및 Nano 모델을 포함한 Arduino 보드와 같은 플랫폼에서 중요한 역할을합니다.이러한 변형은 DIY 전자 공동체에서 지속적인 동반자가되었습니다.그들의 광범위한 용도는 주로 원활한 통합 용량으로 인한 것이므로 전자 제품에 대한 고급 이해가 필요하지 않고 복잡한 프로젝트를 생생하게 할 수 있습니다.

핀 구성

ATMEGA328P 마이크로 컨트롤러는 23 개의 양방향 I/O 핀으로 다양한 세트를 제공합니다.이 중 20 개의 핀은 소프트웨어 제어를 통해 입력/출력 포트로 적응할 수 있습니다.자세히 살펴보면 14 개의 핀이 디지털 운영에 전념하고 있습니다.나머지는 아날로그 입력 및 출력 기능 모두로 지정됩니다.디지털 핀 내에서 6 개의지지 펄스 폭 변조 (PWM) 출력.PWM은 모터 속도 및 LED 밝기와 같은 요소를 정확하게 제어 해야하는 응용 분야에 사용되며 정밀성 및 변동성에 대한 욕구와 일치하는 유연성을 제공합니다.

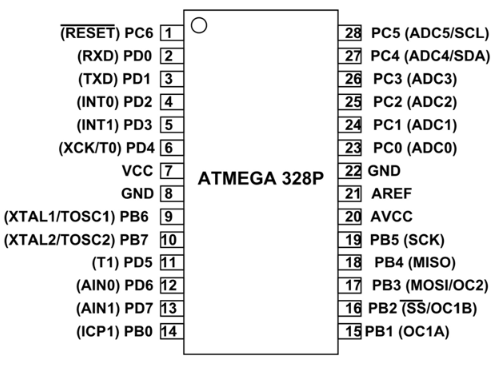

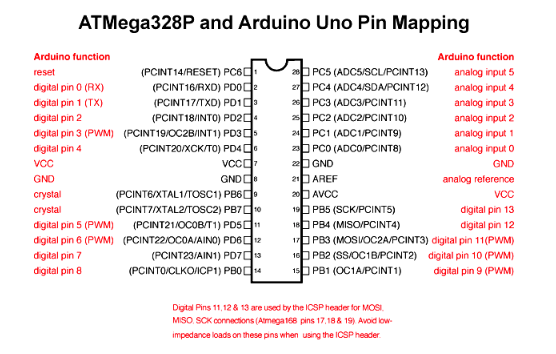

핀 번호	핀 이름	설명	기능
1	PC6 (재설정)	PORTC의 PIN6	기본 재설정 핀.RSTDISBL이 융합 될 때 I/O로 사용할 수 있습니다 프로그래밍됩니다.
2	PD0 (RXD)	POTD의 PIN0	RXD (USART 데이터 입력 핀).Usart 직렬 커뮤니케이션 인터페이스.프로그래밍에 사용할 수 있습니다.
3	PD1 (TXD)	portd의 pin1	TXD (USART 데이터 출력 핀).Usart 직렬 커뮤니케이션 인터페이스.프로그래밍에 사용할 수 있습니다.
4	PD2 (int0)	portd의 pin2	외부 인터럽트 소스 0.
5	PD3 (Int1/OC2B)	portd의 pin3	외부 인터럽트 소스 1. OC2B (PWM- 타이머/카운터 2 출력 비교 매치 B 출력).
6	PD4 (XCK/T0)	portd의 pin4	T0 (Timer0 외부 카운터 입력).XCK (USART 외부 시계 I/O).
7	VCC		포지티브 전압에 연결되었습니다.
8	Gnd		지상에 연결되었습니다.
9	pb6 (xtal1/tosc1)	PORTB의 PIN6	XTAL1 (칩 클록 오실레이터 핀 1 또는 외부 시계 입력).TOSC1 (타이머 발진기 핀 1).
10	pb7 (xtal2/tosc2)	PORTB의 PIN7	XTAL2 (칩 클록 발진기 핀 2).TOSC2 (타이머 발진기 핀 2).
11	PD5 (T1/OC0B)	POTD의 PIN5	T1 (Timer1 외부 카운터 입력).OC0B (PWM- 타이머/카운터 0 출력 비교 매치 B 출력).
12	PD6 (AIN0/OC0A)	portd의 pin6	AIN0 (아날로그 비교 긍정적 입력).OC0A (PWM- 타이머/카운터 0 출력 비교는 출력과 일치합니다).
13	PD7 (AIN1)	POTD의 PIN7	AIN1 (아날로그 비교기 음성 입력).
14	PB0 (ICP1/CLKO)	PORTB의 PIN0	ICP1 (타이머/카운터 1 입력 캡처 핀).Clko (분할 시스템 클록 출력).
15	PB1 (OC1A)	PORTB의 PIN1	OC1A (타이머/카운터 1 출력 비교는 출력과 일치).
16	PB2 (SS/OC1B)	PORTB의 PIN2	SS (SPI 슬레이브 선택 입력).OC1B (타이머/카운터 1 출력 일치 B 출력을 비교하십시오).프로그래밍을위한 SPI.
17	PB3 (MOSI/OC2A)	PORTB의 PIN3	MOSI (마스터 출력 슬레이브 입력).OC2 (타이머/카운터 2 출력 비교 일치 출력).프로그래밍을위한 SPI.
18	PB4 (MISO)	PORTB의 PIN4	MISO (마스터 입력 슬레이브 출력).프로그래밍을위한 SPI.
19	PB5 (SCK)	PORTB의 PIN5	SCK (SPI 버스 직렬 클럭).프로그래밍을위한 SPI.
20	AVCC		내부 ADC 변환기의 전원.
21	aref		ADC 용 아날로그 참조 핀.
22	Gnd		지면.
23	PC0 (ADC0)	PORTC의 PIN0	ADC0 (ADC 입력 채널 0).
24	PC1 (ADC1)	PORTC의 PIN1	ADC1 (ADC 입력 채널 1).
25	PC2 (ADC2)	PORTC의 PIN2	ADC2 (ADC 입력 채널 2).
26	PC3 (ADC3)	PORTC의 PIN3	ADC3 (ADC 입력 채널 3).
27	PC4 (ADC4/SDA)	PORTC의 PIN4	ADC4 (ADC 입력 채널 4).SDA (2 와이어 직렬 버스 데이터 선).
28	PC5 (ADC5/SCL)	PORTC의 PIN5	ADC5 (ADC 입력 채널 5).SCL (2 와이어 직렬 버스 클럭 라인).

전원 공급 장치 및 동기화

VCC 및 GND 핀은 ATMEGA328P의 성능에서 주요 역할을 수행하여 1.8V ~ 5.5V의 전원 공급 장치 범위를 지원합니다.이 범위는 소형 배터리 작동 기기에서보다 강력한 전자 설정에 이르기까지 다양한 시나리오에 완벽하게 적응할 수 있습니다.또한, 마이크로 컨트롤러에는 신호 동기화, 통신 프로토콜의 궁극적 인 측면, 의사 소통 일관성을 유지하는 하트 비트와 유사한 정확한 처리를 보장하는 크리스탈 발진기가 포함됩니다.

아날로그 디지털 변환 기능

ATMEGA328P에는 AVCC, AREF 및 GND 핀을 사용하는 ADC (Anvog-to-Digital Converter)가 장착되어있어 아날로그 신호를 디지털 데이터로 변환합니다.이 기능을 사용하면 센서 및 아날로그 장치와의 통합이 가능하여 센서 네트워크 및 휴먼 머신 인터페이스에서 매우 중요합니다.환경 변화 해석은 호기심과 자연 세계를 이해하려는 탐구와 일치합니다.

프로그램 제어 및 재설정 기능

겉보기에 겸손하면서도 강력한 기능인 재설정 핀을 사용하면 쉽게 프로그램이 다시 시작됩니다.이는 반복적 인 개발에서 주로 유리하며, 빈번한 업데이트와 테스트가 정제와 효율성에 대한 당신의 욕구를 반영합니다.빠른 재설정을 허용 함으로써이 기능은 디버깅 프로세스를 능률화하여 궁극적으로 최적의 프로그램 성능 및 혁신을 촉진하는 데 지원합니다.

ATMEGA328P의 특징 및 사양

매개 변수	설명
CPU	8 비트 AVR
핀 수	28
작동 전압 (V)	+1.8 V ~ +5.5 V
프로그래밍 가능한 I/O 라인 수	23
통신 인터페이스	마스터/슬레이브 SPI 직렬 인터페이스 (핀 17, 18, 19) [이 컨트롤러를 프로그래밍하는 데 사용할 수 있습니다]
	프로그래밍 가능한 직렬 usart (핀 2, 3) [ 이 컨트롤러 프로그래밍]]
	2 와이어 직렬 인터페이스 (핀 27, 28) [ 서보, 센서 및 메모리 장치와 같은 주변 장치를 연결]
JTAG 인터페이스	사용할 수 없습니다
ADC 모듈 타이머 모듈	6 채널, 10 비트 해상도 ADC
	- 별도의 프리 스케일러 및 비교가있는 2 개의 8 비트 카운터 방법
	- 별도의 프리 스케일러가있는 16 비트 카운터 하나는 비교합니다 모드 및 캡처 모드
아날로그 비교기	1 (핀 12, 13)
DAC 모듈	무
PWM 채널	6
외부 발진기	0-4 MHz @ 1.8V ~ 5.5 V
	0-10 MHz @ 2.7 V ~ 5.5 v
	0-20 MHz @ 4.5V ~ 5.5 v
내부 발진기	8 MHz 교정 내부 발진기
프로그램 메모리 유형	플래시
프로그램 메모리 / 플래시 메모리	32kbytes [10,000 쓰기/지우기 사이클]
CPU 속도	1MHz 당 1 마일
숫양	2 kbytes 내부 SRAM
eeprom	1 Kbyte eeprom
워치 독 타이머	별도의 온칩이있는 프로그래밍 가능한 워치 독 타이머 발진기
프로그램 잠금	예
전원 저장 모드	6 가지 모드 [유휴, ADC 노이즈 감소, 전력 사무실, 전원 다운, 대기 및 확장 대기]]
작동 온도	-40 ° C ~ +105 ° C (-40 ° C 최소, +105 ° C 최대)
인터페이스	2- 와이어, I2C, SPI, UART, USART
패키지 / 케이스	28-DIP (0.300 ", 7.62 mm)

ATMEGA328P 중심 마이크로 컨트롤러 보드

Adafruit Metro 328, Arduino Pro Mini 328 및 Arduino UNO R3을 포함하되 이에 국한되지 않는 ATMEGA328P를 특징으로하는 마이크로 컨트롤러 보드는 다양한 응용 분야에 적응 가능한 솔루션을 제공합니다.이 보드는 16MHz CPU 속도 및 RAM 기능으로 인해 수많은 프로젝트의 다양한 요구를 충족시킵니다.Arduino Nano는 효율적이고 컴팩트 한 디자인으로 특별한 관심을 끌고 공간이 심각한 프로젝트에 이상적인 선택입니다.

Adafruit Metro 328

Adafruit Metro 328은 무수한 기능을 포함하여 선호하는 선택으로 자체적으로 설정합니다.이 디자인은 표준 Arduino 형태 요인과 호환되므로 기존 방패 및 액세서리와 완벽하게 작동합니다.Metro 328의 직관적 인 레이아웃은 다양한 설정으로의 통합을 용이하게하여 적응력이 높은 캐릭터를 반영합니다.

Arduino Pro Mini 328

간소화 된 프로젝트를 위해 특별히 맞춤화 된 Arduino Pro Mini 328은 불필요한 복잡성없이 궁극적 인 기능을 제공합니다.이 보드는 자원을 창의적으로 활용하여 제한된 디자인 범위 내에서 혁신적인 접근 방식을 자극하도록 도전합니다.제한과의 실용성 균형은 종종 응용 프로그램에 사용되며 Pro Mini 328은 이러한 과제를 성공적으로 관리하는 데 번성합니다.

Arduino Uno R3

Arduino Uno R3은 신뢰할 수있는 옵션으로 널리 축하됩니다.그것은 성과와 접근성을 결합하여 교육, 프로토 타이핑 및 기타 여러 가지의 다양성을 보여줍니다.이 이사회를 둘러싼 역동적 인 커뮤니티는 통찰력있는 지식과 실용적인 솔루션을 공유하여 학습 과정을 풍부하게하고 성공적인 프로젝트 결과를 가능하게합니다.

Arduino Nano

Arduino Nano는 인상적인 처리 기능과 쌍을 이루는 작은 크기로 구별됩니다.이러한 크기와 전력의 통합은 대부분 공간이 놀라운 제약 인 맥락에서 가치가 있습니다.나노는 제한된 물리적 공간에서 제시 한 과제와 함께 강력한 처리 요구 사항을 적절하게 탐색하여 능력을 압축성과 연합시키는 솔루션을 제공합니다.

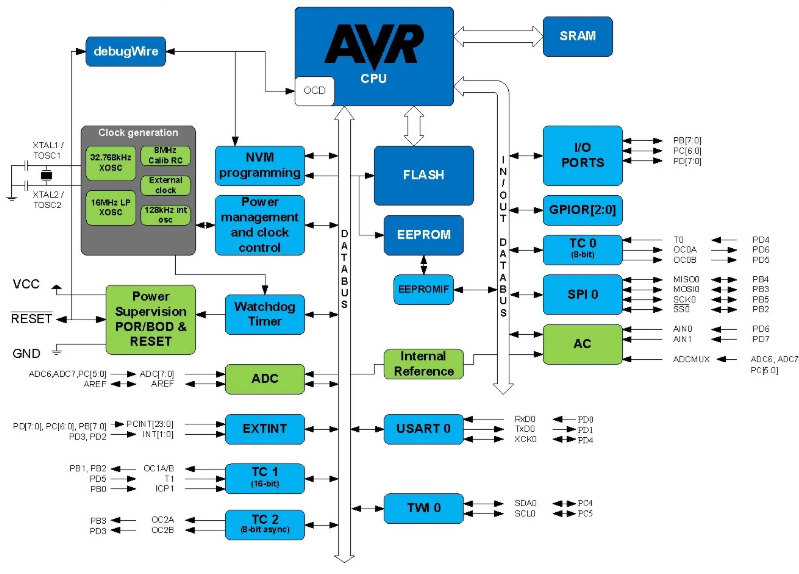

블록 다이어그램

ATMEGA328P 마이크로 컨트롤러 구현

ATMEGA328P 마이크로 컨트롤러를 사용하여 일련의 체계적인 단계로 전개되며, 세부 사항과 실행에 대한 관심은 근면의 여정 인 일반적인 마이크로 컨트롤러 애플리케이션과 평행을 이끌어냅니다.이 여정을 시작하려면 프로젝트의 목표와 고유하게 일치하는 프로그램을 제작해야하며, 마이크로 컨트롤러의 강점을 작업의 요구로 조화시킵니다.

프로그래밍 및 개발 환경

Atmel Studio 또는 Arduino IDE와 같은 통합 개발 환경 (IDE) 내의 프로그래밍 프로세스를 시작합니다.IDE의 선택은 각각 다양한 프로그래밍 성향에 맞는 고유 한 속성을 제공하기 때문에 개발 경험을 극적으로 형성합니다.예를 들어, 일부는 접근 가능한 특성으로 Arduino IDE를 선택할 수도있는 반면, 다른 일부는 Atmel Studio를 포괄적 인 하드웨어 관리 기능으로 선택할 수 있습니다.

프로그램을 작성한 후 다음 단계는 코드를 컴파일하여 구문 오류로부터 자유를 보장하는 것입니다.이 변환은 고급 지침을 기계 읽을 수있는 형식으로 변환하여 HEX 파일 생성에서 절정에 이릅니다.이 바이너리 표현은 마이크로 컨트롤러가 설정 작업을 효율적으로 수행 할 수 있도록 핵심입니다.

코드를 ATMEGA328P에 업로드합니다

프로세스를 계속하면서 후속 주요 단계는 16 진수 파일을 마이크로 컨트롤러의 플래시 메모리에 업로드하는 것을 수반합니다.이 작업은 일반적으로 하드웨어 프로그래머의 도움을 필요로하며, 이로 인해 컴파일 된 코드를 마이크로 컨트롤러로 안전하게 전달할 수 있습니다.올바른 연결 및 구성을 설정하면 업로드 된 코드의 무결성과 기능에 크게 영향을 줄 수 있습니다.

주변 장치를 연결하고 시스템 초기화

성공적인 코드 업로드시 마이크로 컨트롤러는 센서 또는 액추에이터와 같은 다양한 필수 주변 장치와 인터페이스되어 정교한 작업의 실행을 용이하게해야합니다.이 단계는 종종 실습 경험을 통해 세분화 된 세심한 접근 방식과 적응적인 문제 해결 능력이 필요합니다.모든 구성 요소가 호환되고 운영되는 경우 종종 예상치 못한 통합 문제를 해결하는 것이 포함됩니다.

Arduino Ide와 함께 Atmega328p

ATMEGA328P 마이크로 컨트롤러는 다양한 Arduino 보드에서 지배적 인 역할을하여 쉽고 적응력이 풍부한 광범위한 임베디드 시스템 프로젝트를 지원합니다.이러한 프로세서를 프로그래밍에 활용하려면 특정 초기 단계를 고려해야합니다.이 프로세스의 초기 측면은 ATMEGA328P 칩에 부트 로더를 설치하는 것입니다.이것은 Arduino 보드 또는 ATMEGA328P에 맞게 조정 된 특정 하드웨어를 사용하여 달성 할 수 있습니다.이 예비 설정을 성공적으로 수행하면 수많은 가능성을 열어 전자 설계 및 개발에 대한 경험이 풍부합니다.

부트 로더 설치 기술

부트 로더 설치 프로세스는 ATMEGA328P가 Arduino IDE와 완벽하게 작동 할 수 있도록하는 데 사용됩니다.개인은 Arduino 보드를 프로그래머로 사용하거나 ATMEGA328P에 적합한 기타 하드웨어 구성을 선택할 수 있습니다.Arduino 보드를 사용하면 대부분 표준 USB를 통해 연결된 경우 절차가 상당히 단순화되므로 추가 프로그래밍 도구에 대한 요구 사항이 감소합니다.이 접근법은 종종 경제적으로 유리한 것으로 판명되며 혁신의 창의적 실험과 혁신을 고무시킵니다.

프로그래밍에 Arduino IDE 사용

부트 로더의 성공적인 설정에 따라 Arduino IDE는 ATMEGA328P에 스케치를 작성하고 업로드하는 기본 인터페이스가됩니다.다양한 라이브러리 지원과 함께 쉬운 인터페이스는 혁신적인 애플리케이션을 만들기위한 다양한 툴킷을 제공합니다.이러한 리소스를 최대한 활용함으로써 개념적 프레임 워크에서 작업 프로토 타입으로 원활하게 이동할 수 있습니다.이 진행은 마이크로 컨트롤러 프로젝트 내에서 하드웨어와 소프트웨어의 복잡한 관계를 강조하여 창의적 비전을 완전히 실현할 수 있습니다.

장단점

프로

ATMEGA328P는 경제적 인 옵션을 제시하여 전자 제품에 유치합니다.그것은 직접적이고 비용 효율적인 방법을 찾는 사람들에게 호소하는 충분한 독립적 인 기능을 제공합니다.또한 Arduino UNO가 이용할 수있는 광범위한 문서와 수많은 도서관은 학습 및 개발 여정을 촉진함으로써 그 매력에 기여합니다.이 생태계는 단순성과 사용 편의성이 높이 평가되는 빠른 프로토 타입 또는 교육 프로젝트를 제작하는 데 주로 도움이됩니다.

단점

장점에도 불구하고 마이크로 컨트롤러는 제한된 SRAM 용량과 제한된 처리 전력으로 인해 한계를 만나 복잡한 프로젝트에 도전 할 수 있습니다.상당한 메모리 또는 집중 계산이 필요한 설계를 수행하는 사람들은 이러한 제약 조건을 장애물로 볼 수 있습니다.이러한 경우 성능이 향상된 다른 마이크로 컨트롤러를 탐색하면 대체 경로를 제공 할 수 있습니다.예상치 못한 장애물을 피하기 위해 프로젝트 요구를 하드웨어 기능에 신중하게 정렬하는 것이 좋습니다.코드 최적화 및 효율적인 메모리 사용과 같은 스마트 리소스 관리 접근 방식을 사용하는 것은 이러한 한도 내에서 작동하기에 유용한 전략이 될 수 있습니다.

대안

• atmega8

• ATMEGA16

• atmega32

• ATMEGA8535

응용 프로그램

Arduino 및 개발 플랫폼

Atmega328p는 다수의 Arduino 창작물의 핵심에 서서 신뢰성과 사용 편의성에 호의를 얻습니다.기본 LED 깜박임에서 복잡한 IoT 솔루션에 이르기까지 다양한 DIY 프로젝트에 연료를 공급합니다.교육 환경 에서이 마이크로 컨트롤러는 신뢰할 수있는 동반자가되어 기본 프로그래밍 및 전자 전문 지식을 습득하도록 학습자를 안내합니다.프로토 타이핑을 위해 널리 받아 들여지면서 개발자는 개념을 신속하게 테스트하여 아이디어를 실질적이고 혁신적인 결과로 바꿀 수 있습니다.

산업 제어 시스템

산업 환경에서 ATMEGA328P는 제어 작업에서 정밀하게 수행되며, 조립 라인 프로세스 및 발효 또는 화학 처리 장치의 환경 규제와 같은 작업을 관리합니다.확고한 성능과 에너지 절약 속성은 안정적이고 신뢰할 수있는 운영을 요구하는 시스템에서 선호하는 옵션입니다.유연성을 인식하고 종종 자동화 된 생산 방법의 진화를 지원하는 확장 가능한 제어 레이아웃을 위해 선택할 수 있습니다.

스위치 모드 전원 공급 장치 (SMP)

SMPS 애플리케이션의 경우 ATMEGA328P는 스마트 제어 전략을 통해 에너지 효율을 향상시키고 전자기 간섭을 줄입니다.반응 형 전력 관리에서 핵심 역할을 수행하면 변동하는 부하 요구를 충족시키기 위해 성능을 조정합니다.역동적 인 반응을 처리함으로써 얻은 경험은 무선 충전 및 재생 가능한 에너지 설정으로의 통합을 강조하여 지속 가능한 에너지 관행을 발전시킵니다.

데이터 처리 및 아날로그 측정

ATMEGA328P는 아날로그를 디지털 신호로 변환하는 기술을 갖춘 디지털 오실로스코프 및 의료 모니터링 시스템을 포함한 정확한 판독 값을 요구하는 장치에 권한을 부여합니다.실제 데이터를 처리하는 능력은 다양한 분석 컨텍스트에서 위험한 점을 완벽하게 만집니다.강력한 처리를 활용하여 센서 정확도를 향상시키기 위해 알고리즘을 향상시켜 마이크로 컨트롤러를 정밀 엔지니어링 추구에 더 깊이 포함시킬 수 있습니다.

임베디드 시스템 및 모터 컨트롤

임베디드 시스템에서 Atmega328p는 작지만 강력한 기능에 감탄합니다.모터 제어에 대한 참여는 전기 자동차, 드론 및 서보에 걸쳐 에너지 효율과 부드러운 작동을 보장합니다.그것이 제공하는 지속적인 피드백은 마모를 줄이고 성능 향상을위한 기본이므로 로봇 공학 및 자동화 내에서보다 고급 제어 전략을 제작하는 데 큰 영향을 미칩니다.

디스플레이 시스템 및 주변 장치 인터페이스

기본 LCD 화면에서 복잡한 그래픽 디스플레이에 이르기까지 ATMEGA328P는 효율성을 갖춘 기술에 큰 도움이됩니다.수많은 주변 장치 인터페이스를 처리하는 능력은 대화식 소비자 전자 장치 및 스마트 장치의 설계를 향상시킵니다.직관적 인 인터페이스 생성을 간소화하고 원활한 상호 작용을 보장하여 매끄러운 경험을 제공하는 마이크로 컨트롤러의 다목적 입력 출력 기능에 감사 할 수 있습니다.

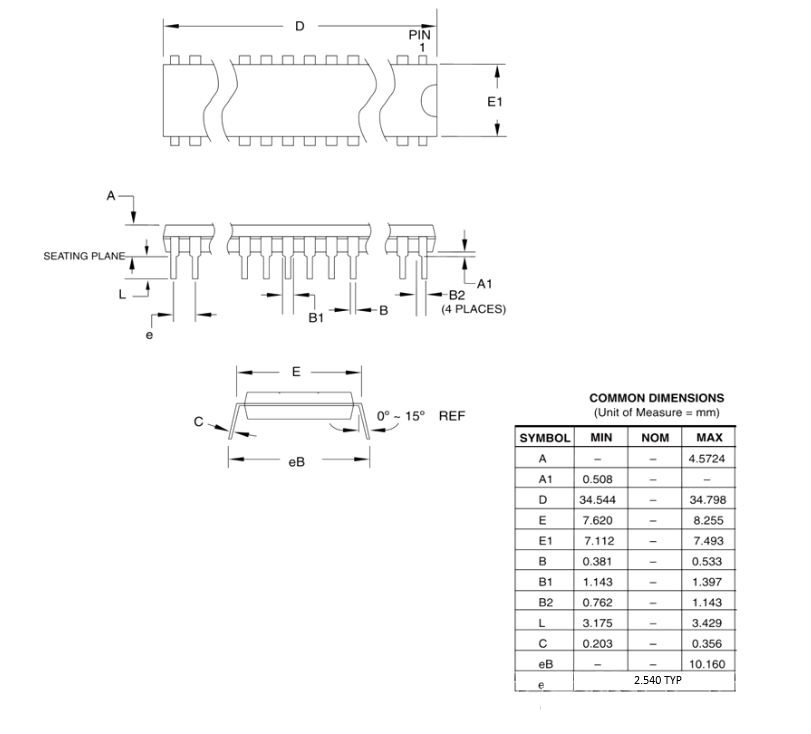

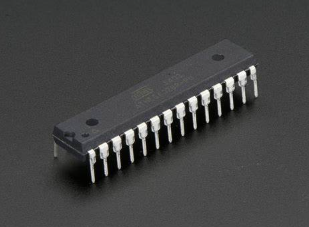

패키지

결론

ATMEGA328P는 계속 전자 제품의 주요 도구로서 단순성, 기능 및 적응성의 완벽한 균형을 제공합니다.포괄적 인 문서와 활발한 커뮤니티에서 지원하는 풍부한 기능 세트는 프로토 타이핑, 교육 및 응용 프로그램에 이상적인 선택입니다.ATMEGA328P를 마스터하면 프로젝트를 혁신하고 최적화하는 기술을 제공 할뿐만 아니라 마이크로 컨트롤러 설계 및 통합에 대한 더 깊은 이해를 키 웁니다.기술이 발전함에 따라 ATMEGA328P는 창의성과 기술 솔루션을 발전시키는 데있어 꾸준한 동반자로 남아 있습니다.
