올바른 전원 어댑터 플러그 선택: AC 입력 및 DC 출력 가이드

전원 어댑터 플러그를 사용하면 장치를 전원에 연결하고 계속 작동할 수 있습니다.이 기사에서는 AC 입력 플러그와 DC 출력 커넥터의 기능과 중요성에 대해 알아봅니다.또한 전압, 주파수 및 안전 기능과 함께 전 세계에서 사용되는 다양한 플러그 유형을 살펴보겠습니다.또한 커넥터 유형과 일반적으로 사용되는 위치를 이해하게 됩니다.

카탈로그

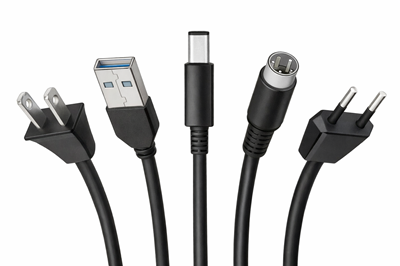

그림 1. 전원 어댑터 플러그 개요

AC 입력 플러그란 무엇입니까?

AC 입력 플러그는 교류(AC) 전원을 수신하기 위해 전원 어댑터를 벽면 콘센트에 연결하는 구성 요소입니다.이는 주 전원 공급 장치에서 어댑터로 전기 에너지가 유입되는 지점 역할을 합니다.이 플러그는 소켓에서 전원 어댑터의 내부 회로로 전기를 안전하게 전달하도록 설계되었습니다.주요 기능은 전원에 안정적이고 안전하게 연결하는 것입니다.AC 입력 플러그는 모든 전원 어댑터를 효과적으로 작동시키는 데 적합합니다.일반적으로 전원 코드에 통합되거나 어댑터 본체에 직접 부착됩니다.이 설계는 변환을 위해 어댑터에 입력 전원을 일관되게 전달하도록 보장합니다.AC 입력 플러그가 없으면 전원 어댑터가 그리드로부터 에너지를 받을 수 없습니다.

AC 벽 플러그의 일반적인 유형

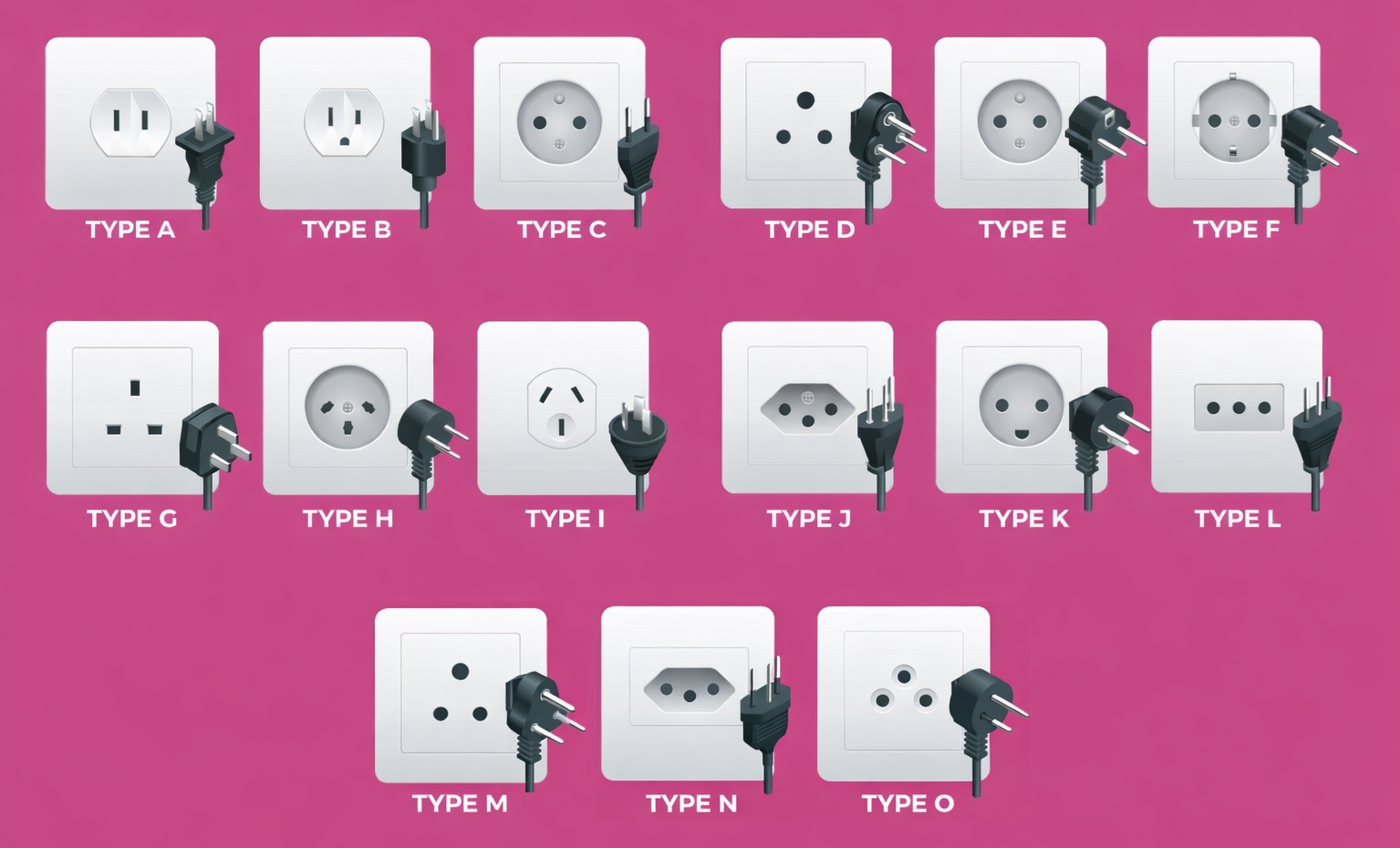

그림 2. 글로벌 AC 플러그 유형

• A형 - 유형 A는 평면 평행 블레이드가 있고 접지 핀이 없는 2핀 플러그입니다.주로 미국, 캐나다, 멕시코, 일본에서 사용됩니다.다른 유형에 비해 가장 단순하고 가벼운 디자인 중 하나입니다.이 플러그는 일반적으로 휴대폰 충전기 및 소형 전자제품과 같은 저전력 장치에 사용됩니다.광범위한 사용으로 인해 기본 가전제품의 표준이 되었습니다.Type A의 단순성으로 인해 비용 효율적이고 제조가 쉽습니다.

• B형 - 유형 B는 유형 A와 유사하지만 추가 원형 접지 핀이 포함되어 있습니다.북미와 중미 일부 지역에서 널리 사용됩니다.Type A에 비해 접지 기능이 있어 안전성이 향상되었습니다.이 플러그는 일반적으로 더 높은 안전 기준이 요구되는 가전제품에 사용됩니다.전기적 보호가 필요한 환경에서는 중요합니다.유형 B는 주거용 및 상업용 애플리케이션 모두에 대한 표준 선택입니다.

• C형 - 유형 C는 일반적으로 유로플러그(Europlug)로 알려진 2개의 둥근 핀 플러그입니다.유럽, 아시아, 남미 전역에서 널리 사용됩니다.유형 A 및 B에 비해 많은 소켓 유형과 더 보편적으로 호환됩니다.이 플러그는 일반적으로 충전기, 소형 가전제품 등 저전력 기기에 사용됩니다.컴팩트한 디자인으로 여러 지역에서 쉽게 사용할 수 있습니다.Type C는 폭넓은 호환성으로 인해 해외 여행에서 중요한 역할을 합니다.

• D형 - D형은 삼각형 패턴으로 배열된 3개의 둥근 핀 플러그입니다.주로 인도, 네팔, 일부 아프리카 국가에서 사용됩니다.Type C에 비해 보다 안정적인 연결이 필요한 장치를 지원합니다.이 플러그는 전기 표준이 오래된 지역에서 일반적으로 사용됩니다.설계를 통해 적당한 전력 요구 사항을 처리할 수 있습니다.유형 D는 지역 인프라 내에서 호환성을 유지하는 데 여전히 중요합니다.

• E형 - 유형 E는 소켓에 접지 핀용 구멍이 있는 2개의 둥근 핀 플러그입니다.프랑스, 벨기에, 폴란드에서 일반적으로 사용됩니다.Type C에 비해 안전성을 높이기 위한 접지 메커니즘이 포함되어 있습니다.이 플러그는 저전력 및 중전력 장치 모두에 사용됩니다.유럽 ​​시스템에서는 안전한 전기 연결을 유지하는 것이 중요합니다.유형 E는 유형 F 소켓과 호환되는 경우가 많습니다.

• F형 - Schuko 플러그라고도 알려진 F형에는 접지 클립이 있는 2개의 둥근 핀이 있습니다.독일, 스페인 및 많은 유럽 국가에서 널리 사용됩니다.Type E에 비해 핀 대신 측면 접지를 사용합니다.이 플러그는 일반적으로 고전력 기기에 사용됩니다.강력한 디자인으로 안전하고 안정적인 연결을 제공합니다.현대 유럽 전기 시스템에는 유형 F가 필요합니다.

• G형 - G형은 직사각형 핀이 삼각형 레이아웃으로 배열된 3핀 플러그입니다.영국, 아일랜드 및 여러 아시아 국가에서 사용됩니다.다른 유형에 비해 더 견고하고 더 큰 구조를 가지고 있습니다.이 플러그는 일반적으로 가정용 및 사무용 장비에 사용됩니다.견고하고 안정적인 연결을 보장하는 것이 중요합니다.G형은 내구성이 널리 알려져 있습니다.

• H형 - H형은 핀이 독특한 삼각형 형태로 배열된 3핀 플러그입니다.주로 이스라엘과 인근 지역에서 사용됩니다.Type C에 비해 호환성이 제한되는 독특한 디자인을 가지고 있습니다.이 플러그는 주거용 및 상업용 환경 모두에서 사용됩니다.특정 지역 시스템 내에서 적절한 연결을 보장합니다.H형은 해당 지역의 표준화된 전기 안전을 유지하는 데 중요합니다.

• 유형 I - 유형 I은 2개의 편평한 각진 핀과 때로는 접지 핀이 있는 플러그입니다.호주, 뉴질랜드 및 China에서 일반적으로 사용됩니다.Type A에 비해 각진 디자인으로 더욱 안정적인 핏을 제공합니다.이 플러그는 다양한 전기 장치에 사용됩니다.가정용 및 산업용 애플리케이션을 모두 지원합니다.유형 I은 현대적인 전기 인프라를 갖춘 지역에 적합합니다.

• J형 - J형은 접지 핀을 포함하여 둥근 핀이 있는 3핀 플러그입니다.주로 스위스와 리히텐슈타인에서 사용됩니다.Type C에 비해 안전을 위해 추가 접지를 제공합니다.이 플러그는 가정과 사무실 모두에서 일반적으로 사용됩니다.안정적이고 안전한 전기 연결을 보장합니다.J형은 해당 지역의 높은 안전 표준을 유지하는 데 중요합니다.

• K형 - K형은 둥근 핀과 접지 핀이 있는 3핀 플러그입니다.주로 덴마크와 그린란드에서 사용됩니다.Type F와 비교하면 접지 구성이 약간 다릅니다.이 플러그는 주거용 및 상업용 장치 모두에 사용됩니다.이는 덴마크 전기 시스템 내에서의 호환성을 보장합니다.K형은 지역화된 전기 표준을 유지하는 데 중요합니다.

• L형 - L형은 직선으로 배열된 3개의 둥근 핀 플러그입니다.주로 이탈리아와 북아프리카 일부 지역에서 사용됩니다.Type C에 비해 더 높은 전류 애플리케이션을 지원합니다.이 플러그는 소형 전자제품과 대형 가전제품 모두에 사용됩니다.안정적이고 일관된 연결을 제공합니다.L형은 이탈리아의 표준화된 전기 시스템에 중요합니다.

• M타입 - M형은 3개의 둥근 핀이 있는 D형의 더 큰 버전입니다.남아프리카와 일부 인접 국가에서 사용됩니다.Type D에 비해 더 높은 전력 애플리케이션용으로 설계되었습니다.이 플러그는 일반적으로 대형 가전제품에 사용됩니다.더 큰 크기로 인해 더 많은 전기 부하를 처리할 수 있습니다.M형은 산업 및 고전력 환경에 중요합니다.

• N형 - N형은 브라질과 남아프리카에서 표준화된 3개의 둥근 핀 플러그입니다.향상된 안전성과 호환성을 위해 설계되었습니다.Type C에 비해 추가 보호를 위한 접지가 포함되어 있습니다.이 플러그는 주거용 및 상업용 장치 모두에 사용됩니다.해당 지역의 최신 전기 표준을 지원합니다.유형 N은 최신 인프라 시스템에서 중요한 역할을 합니다.

• O형 - O형은 태국에서 주로 사용되는 3개의 둥근 핀 플러그입니다.이 지역의 최신 전기 시스템을 지원하도록 설계되었습니다.기존 플러그 유형에 비해 향상된 안전 기능을 제공합니다.이 플러그는 가정용 및 상업용 모두에 사용됩니다.이는 현지 전기 표준과의 호환성을 보장합니다.Type O는 태국의 표준화된 전력 시스템을 지원하는 데 중요합니다.

AC 입력 플러그의 전압 및 주파수

전원 어댑터는 일반적으로 100V ~ 240V AC의 넓은 입력 전압 범위 내에서 작동하도록 설계되었습니다.이러한 유연성 덕분에 별도의 전원 공급 장치 없이도 여러 국가에서 장치를 사용할 수 있습니다.어댑터는 안정적인 성능을 유지하기 위해 수신 전압에 자동으로 조정됩니다.이 기능은 글로벌 시장에서 사용되는 최신 전자 제품에 특히 중요합니다.폭넓은 전압 지원은 전압 불일치로 인한 손상을 방지하는 데 도움이 됩니다.여행 중 기기 사용 편의성도 향상됐다.

전압 외에도 AC 입력 전원은 50Hz 또는 60Hz의 표준 주파수에서도 작동합니다.이 주파수 값은 전류가 초당 얼마나 자주 교체되는지를 나타냅니다.전원 어댑터는 출력 성능에 영향을 주지 않고 두 주파수를 효율적으로 처리하도록 제작되었습니다.이를 통해 지역 전기 표준에 관계없이 일관된 작동이 보장됩니다.두 주파수 유형을 모두 지원하면 다양한 전력 시스템 간의 호환성이 향상됩니다.결과적으로 대부분의 최신 어댑터는 범용 입력 조건에 맞게 설계되었습니다.

2구 AC 플러그와 3구 AC 플러그

그림 3. 2구 플러그 구조와 3구 플러그 구조

2구 플러그는 전원의 활선 및 중성선에 연결되는 두 개의 전기 접점으로 구성됩니다.안전한 작동을 위해 접지가 필요하지 않은 장치에 일반적으로 사용됩니다.이 플러그는 가볍고 디자인이 단순하여 소형 전자 제품에 적합합니다.충전기, 램프, 저전력 가전제품에서 흔히 발견됩니다.2구 플러그는 구조가 콤팩트하기 때문에 널리 사용됩니다.그러나 기본적인 보호 기능을 제공하며 추가적인 안전 접지를 포함하지 않습니다.

3구 플러그에는 접지 전용 추가 핀이 포함되어 전기 안전성이 향상됩니다.이 접지 연결은 과도한 전류를 안전하게 접지로 유도하여 감전을 방지하는 데 도움이 됩니다.이러한 플러그는 일반적으로 전력 요구 사항이 더 높은 장치나 금속 인클로저에 사용됩니다.전기적 결함 및 단락에 대한 향상된 보호 기능을 제공합니다.3구 플러그는 컴퓨터, 냉장고, 산업용 장비와 같은 가전제품에서 흔히 볼 수 있습니다.이들 설계는 까다로운 전기 환경에서 보다 안전한 작동을 보장합니다.

고정형 및 교환형 AC 플러그

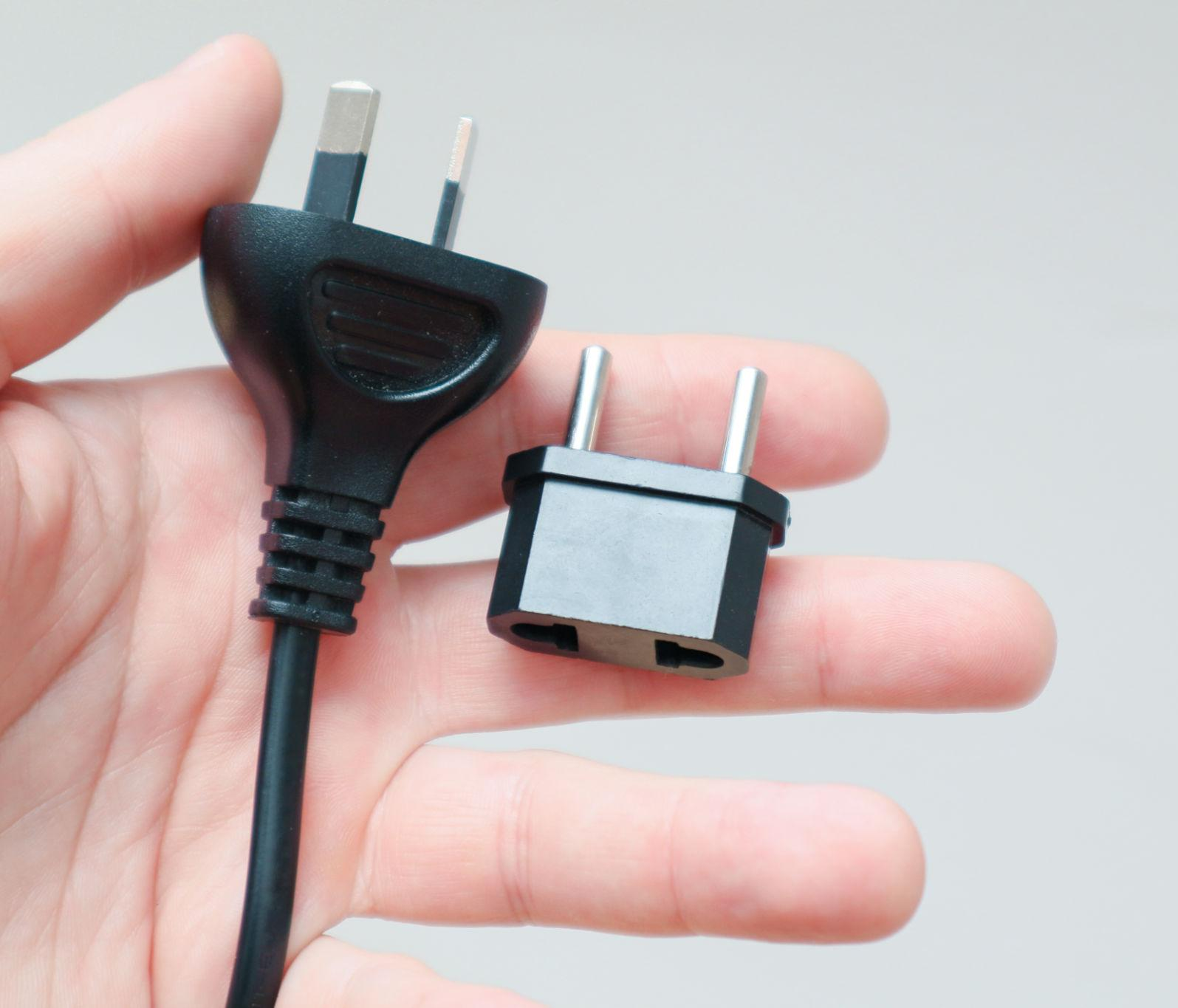

그림 4. 고정형 플러그 디자인과 교체형 플러그 디자인

고정 AC 플러그는 전원 어댑터에 영구적으로 부착되어 있으며 제거하거나 교체할 수 없습니다.이 디자인은 일상적인 사용을 위한 안정적이고 내구성 있는 연결을 제공합니다.특정 지역이나 국가용으로 설계된 어댑터에 일반적으로 사용됩니다.고정 플러그는 간단하며 연결이 느슨해지는 위험을 줄여줍니다.자주 이동하지 않는 고정 장치에 선호되는 경우가 많습니다.이 디자인은 추가 구성 요소 없이도 일관된 성능을 보장합니다.

반면에 교체 가능한 AC 플러그를 사용하면 지역에 따라 다른 플러그 헤드를 교체할 수 있습니다.이는 여행 및 해외 응용 분야에 매우 유용합니다.국가별로 적합한 플러그 유형을 쉽게 부착할 수 있습니다.이러한 유연성 덕분에 여러 어댑터가 필요하지 않습니다.교환 가능한 시스템은 일반적으로 범용 전원 어댑터에 사용됩니다.다양한 전기 표준에 걸쳐 호환성을 유지하면서 편의성을 제공합니다.

DC 출력 커넥터란 무엇입니까?

DC 출력 커넥터는 전원 어댑터에서 전자 장치로 조정된 직류(DC) 전원을 전달하는 구성 요소입니다.이는 전원과 전원을 공급받는 장치 사이의 최종 연결 지점 역할을 합니다.이 커넥터는 변환된 전기 에너지가 효율적이고 안정적으로 전달되도록 보장합니다.주요 기능은 장치의 전력 요구 사항에 맞는 안정적인 출력을 제공하는 것입니다.DC 출력 커넥터는 노트북, 라우터, 휴대용 장치와 같은 최신 전자 장치에 전원을 공급하는 데 중요합니다.작동 중에 안전하고 일관된 연결을 유지하도록 설계되었습니다.또한 이 커넥터는 우발적인 분리를 방지하여 안전한 작동을 지원합니다.해당 디자인을 통해 장치 입력 포트에 단단히 고정될 수 있습니다.DC 출력 커넥터가 없으면 전원 어댑터는 사용 가능한 에너지를 장치에 공급할 수 없습니다.

일반적인 유형의 DC 커넥터

배럴 커넥터

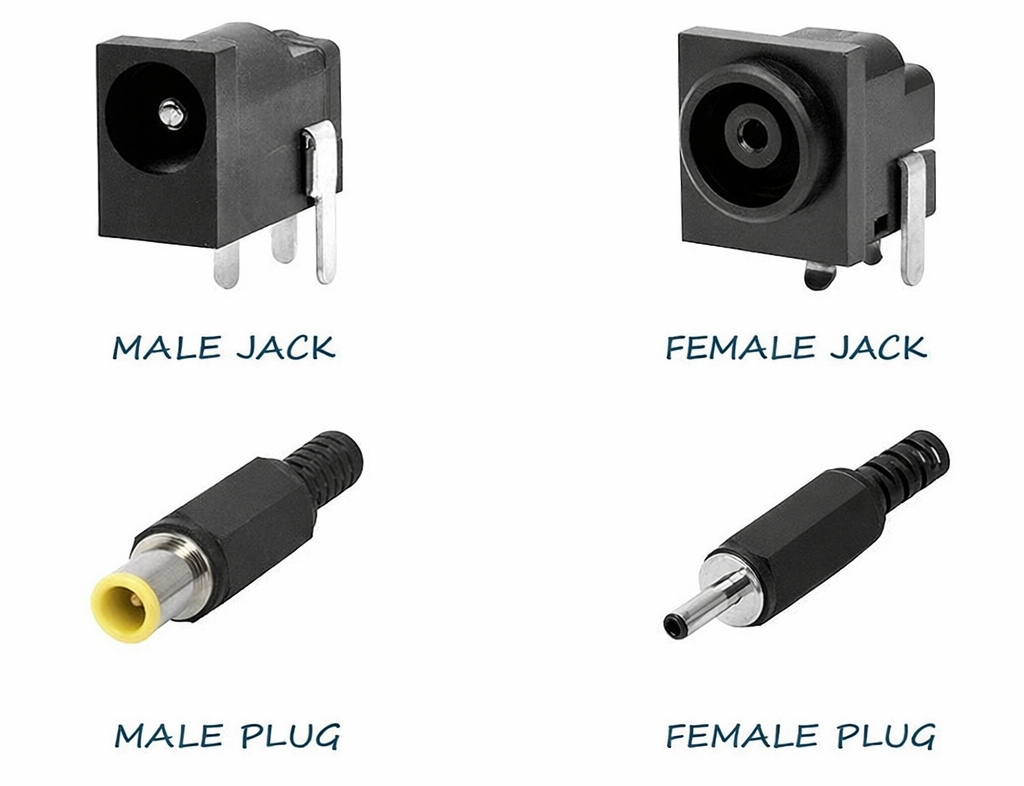

그림 5. 배럴 커넥터 유형

배럴 커넥터는 DC 전원 애플리케이션에 일반적으로 사용되는 원통형 전원 커넥터입니다.이는 속이 빈 외부 슬리브와 전류를 전달하는 내부 핀으로 구성됩니다.이 커넥터는 라우터, CCTV 시스템 및 소형 전자 장치와 같은 장치에 널리 사용됩니다.구조가 간단하여 사용 중에 쉽게 연결하고 분리할 수 있습니다.배럴 커넥터는 신뢰성과 일관된 성능으로 잘 알려져 있습니다.신호 손실을 최소화하면서 안정적인 전력 전송을 제공하도록 설계되었습니다.그림에 표시된 대로 안전한 연결을 위해 수형 및 암형 구성으로 모두 제공됩니다.

DIN 커넥터

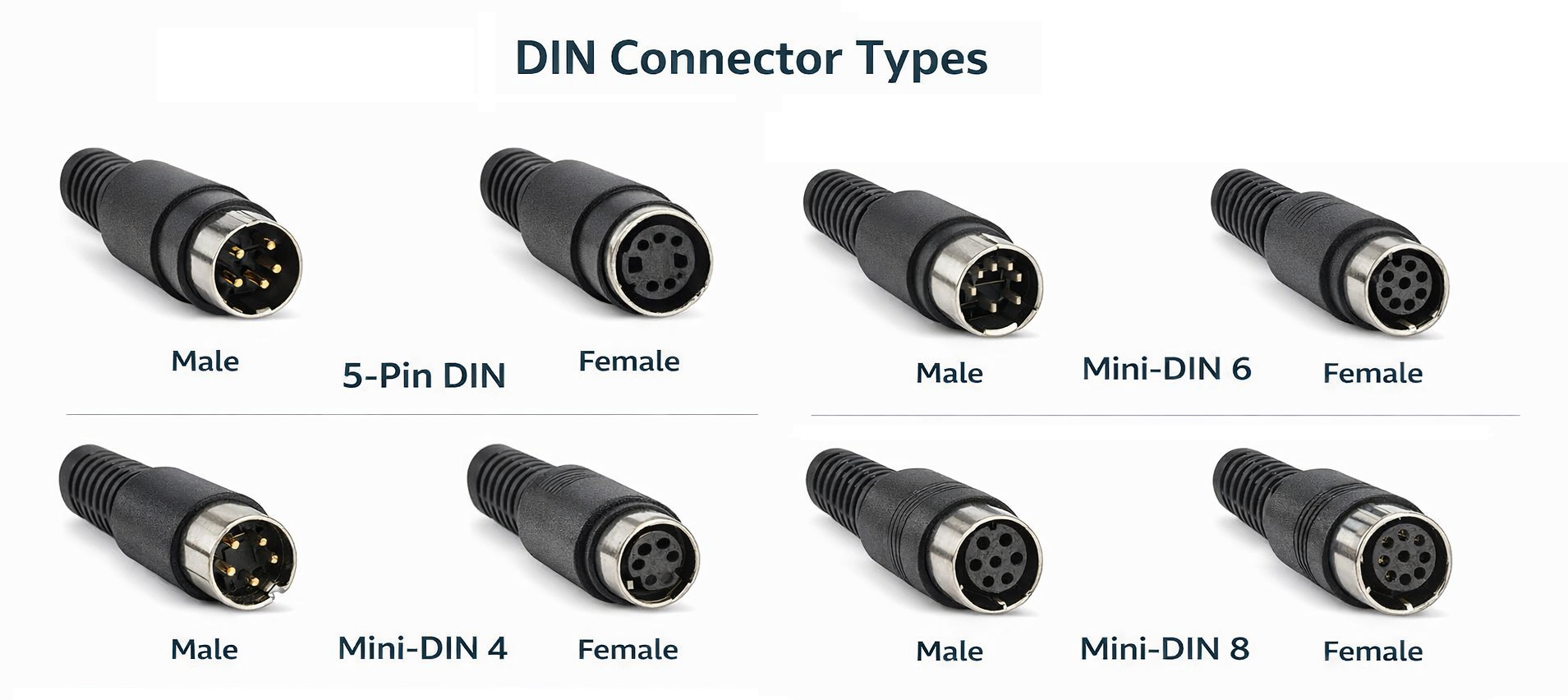

그림 6. DIN 커넥터 유형

DIN 커넥터는 여러 핀이 표준화된 패턴으로 배열된 원형 커넥터입니다.이는 일반적으로 특수 전자 장비 및 레거시 시스템에 사용됩니다.이 커넥터는 단일 인터페이스 내에서 여러 신호 또는 전원 연결을 지원합니다.DIN 커넥터는 안전한 잠금 메커니즘과 정밀한 핀 정렬로 유명합니다.오디오 장비, 산업 시스템 및 통신 장치에 자주 사용됩니다.그들의 디자인은 안정적이고 체계적인 연결을 보장합니다.그림은 다양한 DIN 커넥터 유형에 사용되는 다양한 핀 구성을 보여줍니다.

USB 커넥터

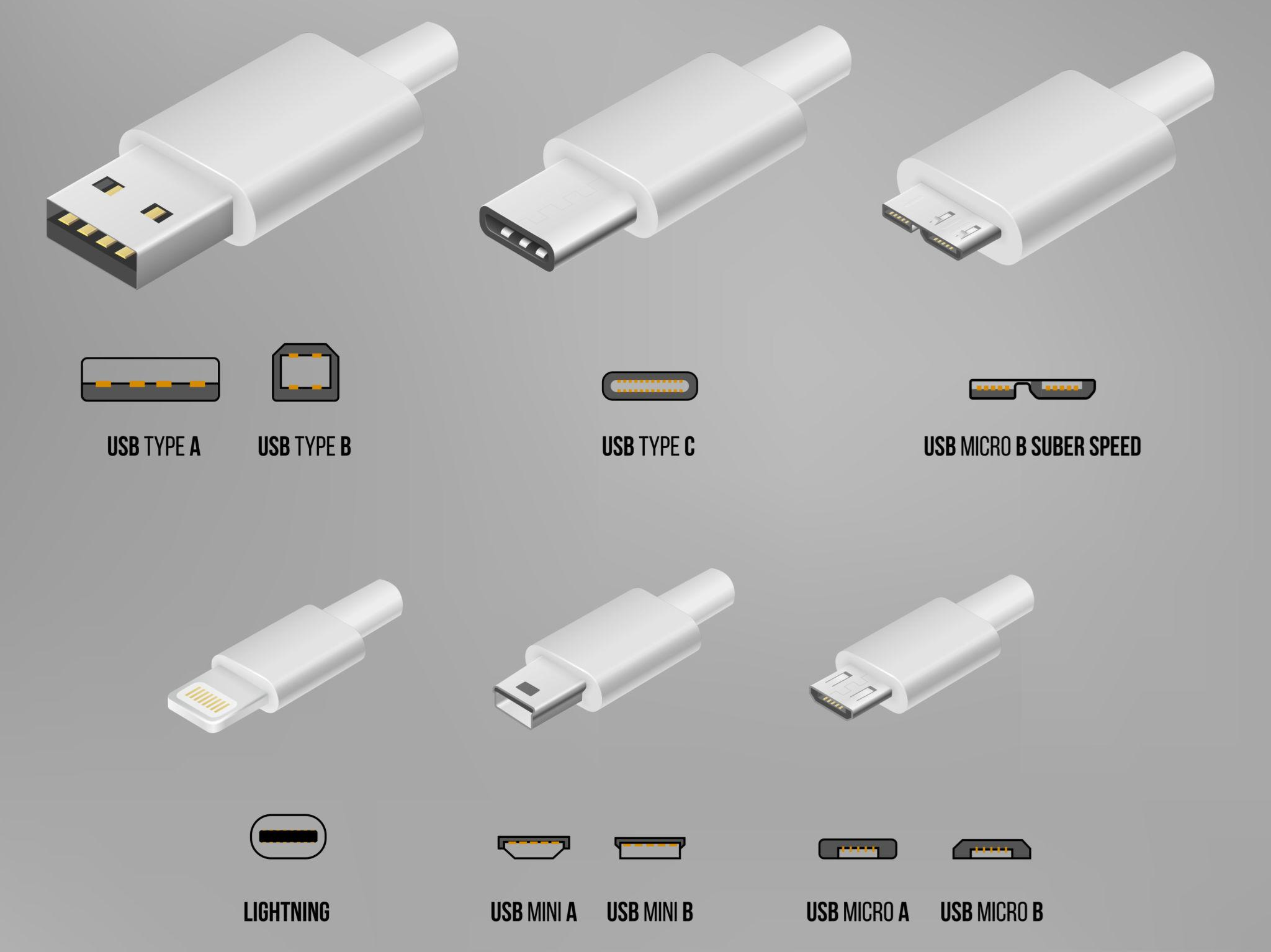

그림 7. USB 커넥터 유형

USB 커넥터는 현대 전자 장치의 전원 공급 및 데이터 전송에 사용되는 표준화된 인터페이스입니다.스마트폰, 노트북, 기타 휴대용 장치에 널리 사용됩니다.이 커넥터는 사용 편의성과 범용 호환성을 위해 설계되었습니다.USB 커넥터는 다양한 장치에서 효율적인 전력 전송을 지원합니다.이들 설계로 인해 손상 없이 자주 연결하고 분리할 수 있습니다.이는 전자 제품에서 가장 일반적인 유형의 DC 커넥터가 되었습니다.그림과 같이 장치와 애플리케이션에 따라 다양한 USB 포맷이 사용됩니다.

AC 입력 플러그와 DC 출력 플러그의 차이점

측면	AC 입력 플러그	DC 출력 커넥터
주요 기능	전기 그리기 벽면 콘센트의 전원	배달하다 전력을 전자 장치로 변환
전기식	교대 전류(AC) 입력	직류 (DC) 출력
위치 시스템	진입점 전원 어댑터	종료 지점 전원 어댑터
전원 상태	규제되지 않음 들어오는 전기	규제 및 안정된 출력
표준기준	정의 지역 전기 표준	정의 장치 설계 요구 사항
운영 중 환경	가구 또는 산업용 벽면 소켓	전자 장치 입력 포트
호환성 범위	제한됨 국가별 매장	다음과 일치함 특정 장치 인터페이스
구조적 디자인 목표	견고하고 안전함 주전원에 연결	정확하고 장치에 안정적인 연결
안전취급	다음과 같이 설계되었습니다. 고전압 입력 관리	다음과 같이 설계되었습니다. 안전한 저전압 출력 유지
방향 전력 흐름	외부에서 소스를 어댑터로	어댑터에서 최종 장치
전형적인 신청	전원 공급 인프라의 어댑터	에너지 공급 전자제품에
연결 인터페이스	플러그 삽입됨 소켓에	커넥터 장치 포트에 삽입됨
유연성	다음으로 제한됨 지역 플러그 형식	걸쳐 적응 가능 다양한 장치 유형
물리적 통합	내장 또는 분리 가능한 플러그 헤드	첨부 출력 케이블 또는 어댑터 팁
시스템 역할	권력의 일부 입력 인프라	일부 장치 수준의 전력 공급

다양한 전원 어댑터 커넥터의 응용

1. 가전제품

전원 커넥터는 스마트폰, 노트북, 태블릿 등의 장치에 널리 사용됩니다.일상적인 사용을 위해 안정적인 충전과 효율적인 전력 공급을 보장합니다.이 커넥터는 휴대용 전자 장치에 크게 의존하는 현대적인 라이프스타일을 지원합니다.신뢰성은 장치 성능과 경험에 직접적인 영향을 미칩니다.

2. 네트워킹 장비

라우터, 모뎀 및 스위치는 지속적인 작동을 위해 DC 커넥터를 사용합니다.인터넷 연결을 중단 없이 유지하려면 안정적인 전원 연결이 중요합니다.이 커넥터는 고장 없이 긴 작동 시간을 지원합니다.내구성은 가정 및 사무실 네트워크 모두에 중요합니다.

3. 산업용 장비

산업용 기계는 일관되고 안전한 전력 공급을 위해 특수 커넥터를 사용합니다.이 커넥터는 까다로운 환경과 지속적인 사용을 처리하도록 설계되었습니다.이는 자동화 시스템 및 제어 장치의 안정적인 작동을 보장합니다.제조 및 생산 공정에서 성능이 뛰어납니다.

4. 오디오 및 비디오 시스템

커넥터는 앰프, 스피커, 미디어 기기 등에 안정적인 전원 공급을 위해 사용됩니다.이는 엔터테인먼트 시스템에서 일관된 성능을 유지하는 데 도움이 됩니다.안정적인 연결로 오디오 또는 비디오 재생 중 중단을 방지할 수 있습니다.이 커넥터는 가정 및 전문가용 설정에 모두 사용됩니다.

5. 의료기기

의료 장비는 안전한 작동을 위해 안전한 전원 커넥터에 의존합니다.이 커넥터는 의료 기기의 지속적인 기능을 보장합니다.사용 중 시스템 오류를 방지하려면 신뢰성이 필요합니다.이는 환자의 안전과 장치의 정확성을 유지하는 역할을 합니다.

6. 자동차 및 휴대용 시스템

전원 커넥터는 차량 전자 장치 및 휴대용 전원 시스템에 사용됩니다.GPS 장치, 대시캠, 휴대용 충전기와 같은 장치를 지원합니다.이러한 커넥터는 움직임과 다양한 조건을 견뎌야 합니다.이들 설계는 모바일 환경에서 일관된 전력 공급을 보장합니다.

결론

전원 어댑터 플러그는 장치를 전원에 연결하고 올바른 유형의 전기를 공급함으로써 안정적인 에너지 전송을 보장합니다.AC 입력 플러그는 지역과 디자인에 따라 다르며, DC 출력 커넥터는 특정 장치에 적합한 안정적인 전원을 제공합니다.전압 호환성, 접지, 상호 교환 가능한 설계 등의 기능으로 안전성과 유용성이 향상됩니다.이러한 구성 요소를 이해하면 다양한 애플리케이션에서 적절한 선택, 호환성 및 효율적인 작동을 보장할 수 있습니다.
