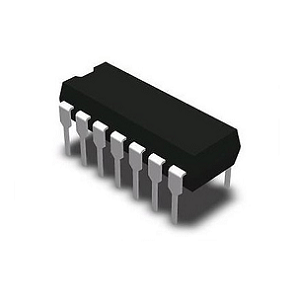

CD4073 : 3 입력 및 게이트 IC가 설명되었습니다

이 안내서는 현대 전자 제품의 다양성과 효율성으로 유명한 트리플 3 입력 및 게이트 통합 회로 인 CD4073을 탐구합니다.핀 구성, 게이트 작업 및 응용 프로그램을 분해하여 디지털 로직 회로에서 CD4073의 역할을 검사합니다.

목록

4073 IC의 핀 구성

핀 이름	핀 번호	유형	설명
VDD	14	힘	공급 전압 (+3 ~ +15V)
Gnd	7	힘	지상 (0V)
A1 ~ A3	1, 3, 13	입력	세 가지와 게이트의 입력
B1 ~ B3	2, 4, 12	입력	세 가지와 게이트의 입력 B
C1 ~ C3	5, 8, 11	입력	세와 게이트의 C를 입력합니다
Q1 ~ Q3	6, 9, 10	산출	세 가지와 게이트의 출력

3 입력 및 게이트의 개요

3 입력 및 게이트는 A, B 및 C라고하는 세 가지 입력이 모두 높게 설정된 경우에만 높은 출력을 제공합니다.이를 이해하려면 진실 테이블을 검사해야하며,이 테이블은 주로 낮은 출력을 생성하기위한 논리적 흐름을 보여주는 입력 조합의 상세한 표시를 제공합니다.모든 입력이 높은 경우에만 회로가 높은 출력을 생성하여 원하는 결과가 발생하기 위해 엄격한 조건 충족을 요구하는 시나리오에 필요한 복잡한 점검을 구현합니다.

입력 a	입력 b	입력 c	출력 q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

CD4073의 기능 및 사용

초기 설정 및 연결

배치를 시작합니다 CD4073VDD를 안정적이고 양의 전압 공급에 연결하면서 GND가지면에 단단히 연결되어 있는지 확인하십시오.이 단계는 통합 회로의 적절한 기능을위한 백본 역할을합니다.전력 문제로 인해 발생할 수있는 잠재적 불일치를 우회하기 위해 이러한 연결을 다시 확인하는 것이 좋습니다.

입력 및 신호 관리

A, B 및 C라고 표시된 입력은 검사중인 조건을 정확하게 반영하는 디지털 신호에 연결되어야합니다.디지털 신호의 선택은 CD4073에 의해 처리 된 논리와 동작을 예정하기 때문에 영향을 미칩니다.길 잃은 연결 또는 노이즈와 같은 무시 또는 감독은 논리적 작업을 복잡하게하는 오류를 일으킬 수 있습니다.

출력 활용 및 회로 통합

일반적으로 Q로 표시되는 게이트 출력은 입력 A, B 및 C의 논리적 교차 표시기 역할을합니다. 이러한 출력을 후속 회로 작업에 통합하면 엄청난 값을 제공 할 수 있습니다.전략적 통합은 종종 회로 효율성을 최적화하면 성능 향상을 초래하는 과거 시나리오에 의해 안내됩니다.

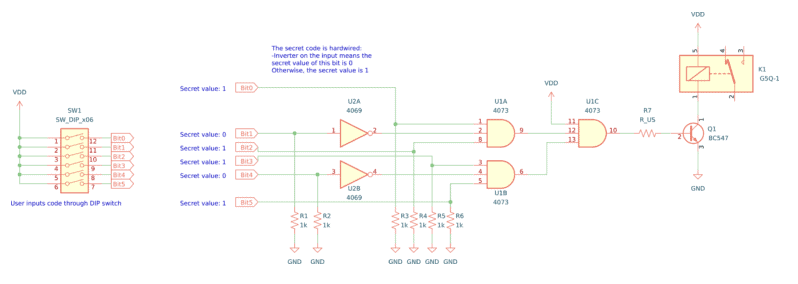

CD4073 애플리케이션 회로

CD4073 통합 회로는 101101과 같은 6 비트 바이너리 코드를 검증하는 보안 코드 잠금 시스템을 구축하는 데 중요한 구성 요소입니다.이 시스템은 CD4073 내의 및 게이트를 사용하여 입력 코드의 정확도를 확인합니다.CD4069BE와 같은 IC의 게이트는 논리 레벨을 조정하는 데 사용되며 입력이 회로에 의해 올바르게 해석되도록합니다.시스템이 안정적으로 작동하려면 입력 로직의 적절한 시퀀싱 및 조정이 필요합니다.

회로를 조립하는 데 몇 가지 구성 요소가 중요합니다.릴레이는 외부 장치를 제어하는 ​​데 사용되는 반면 CD4073BE는 및 게이트 작업을 처리하며 CD4069BE는 게이트 작업이 아닙니다.바이너리 코드를 입력하는 데 6 위치 딥 스위치가 사용되며, 전류 흐름을 조절하기 위해 저항이 포함됩니다.BC547과 같은 NPN 트랜지스터가 릴레이에 전원을 공급하고 적절한 작동을 보장하기 위해 사용됩니다.

릴레이는 트랜지스터에 의해 활성화되며, 이는 딥 스위치에서 작은 전류를 증폭하여 릴레이를 구동합니다.이를 통해 회로는 보안 경보 또는 도어 잠금과 같은 외부 장치를 조절하여 전반적인 보안을 향상시킬 수 있습니다.회로 오류를 피하려면 트랜지스터의 적절한 선택 및 바이어싱이 필요합니다.이는 신중한 상호 작용이 하드웨어 애플리케이션의 성공 또는 실패를 결정하므로 디지털 로직 균형을 아날로그 제어와 균형을 유지하는 것이 중요하다는 것을 보여줍니다.

CD4073 대안 및 등가물

• NTE4073으로 표시, MC14073,,, HCF4073,,, TC4073,,, HEF4073.

• "와 같은 변형"CD4073BE"제조업체 또는 기술 차이를 나타냅니다.

• 74HC11: 또 다른 트리플 3 입력 및 게이트 IC.

데이터 시트

CD4073BE 데이터 시트 :

자재 세트 30/3 월/2017.pdf

CD4073B/81B/82B 유형 .pdf
