BTS7960B 모터 드라이버 IC : 응용 프로그램, 핀아웃 및 데이터 시트

이 안내서는 강력하고 효율적인 모터 제어를 위해 제작 된 Novalithic 시리즈의 핵심 부분 인 BTS7960B 고전류 모터 드라이버 IC를 탐색합니다.IC의 디자인, 실제 용도 및 고급 기능을 다루며 신뢰할 수 있고 정확한 모터 관리가 필요한 산업에서 어떻게 뛰어나는지를 보여줍니다.기본 기능에서 기술 사양 및 애플리케이션에 이르기 까지이 안내서는 BTS7960B가 모터 제어 기술의 혁신을 주도하는 방법을 강조합니다.

목록

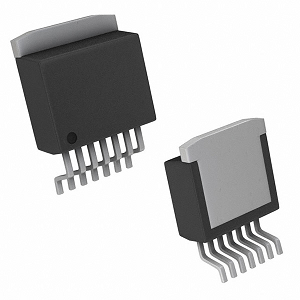

BTS7960B 모터 드라이버 IC는 무엇입니까?

그만큼 BTS7960B Novalithic 시리즈의 일부인 고전류 모터 제어를 위해 설계된 고급 통합 회로입니다.여기에는 P- 채널 하이 사이드 MOSFET 및 N- 채널 로우 사이드 MOSFET이 포함되어 있으며 임베디드 드라이버 IC와 결합됩니다.이 구성은 모터 제어에 맞게 조정되며, 미세하게 상당한 전류를 요구하는 모터를 다루는 데 능숙합니다.BTS7960B의 아키텍처는 고성능 모터를 관리하는 데 탁월하며 전력 효율성과 신뢰성 사이의 달콤한 지점을 찾습니다.Half-Bridge MOSFET 통합은 모터 속도 및 토크의 정확한 변조와 관련된 동적 시나리오에 적합합니다.BTS7960B는 이러한 엄격한 요구를 해결하는 신뢰할 수있는 솔루션으로 두드러집니다.

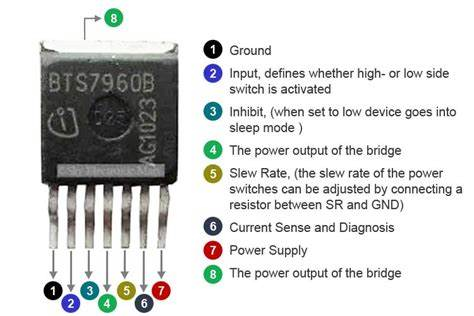

BTS7960B의 핀 구성

핀 번호	핀 이름	설명
1	Gnd	지면
2	안에	입력은 하이 사이드 스위치인지 여부를 정의합니다 활성화
3	inh	억제 (낮은 상태로 설정하면 장치가 잠들게됩니다. 방법)
4	밖으로	다리의 전력 출력
5	SR	슬로우 속도 (전원 스위치의 슬리트 속도는 SR과 GND 사이의 저항을 연결하여 조정)
6	이다	현재의 의미와 진단
7	대	전원 공급 장치
8	밖으로	다리의 전력 출력

BTS7960B 기능 및 사양

특징 및 사양	설명
경로 저항	전형적인 16 MΩ @ 25 ° C
낮은 대기 전류	전형적인 7 µa @ 25 ° C
PWM 기능	활성 프리 휠링과 최대 25kHz
전환 모드 전류 제한	과전류 조건에서 전력 소산을 줄입니다
현재 제한 수준	전형적인 43A
상태 플래그 진단	현재 감각 능력을 포함합니다
과도한 인문 종료	래치 동작이 특징입니다
과전압 잠금	과도한 전압으로부터 보호합니다
저전압 종료	불충분 한 전압 하에서 작동을 방지합니다
드라이버 회로	로직 레벨 입력이 장착되었습니다
조정 가능한 슬리트 속도	최적화 된 EMI 성능을 활성화합니다

BTS7960B 대체 모터 드라이버 IC

• L293d

• DRV8833

• MX1508

• TB6612FNG

• L298

BTS7960B 모터 드라이버 IC 사용

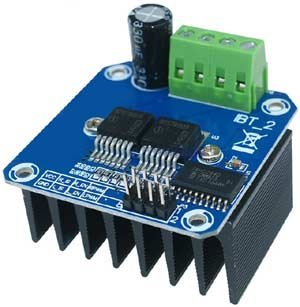

BTS7960B 모터 드라이버 IC는 40V를 초과하는 전압에서 작동하는 고출력 모터를 관리하는 핵심 구성 요소입니다.이 IC는 높은 에너지와 정확한 제어를 요구하는 응용 분야에 사용됩니다.양방향 회전이 필요한 모터의 경우 2 개의 BTS7960B IC가 하프 브리지 구성에 사용됩니다.이 설정을 통해 부드러운 방향 변경과 효율적인 모터 제어가 가능합니다.아래 그림은 BTS7960B 모터 드라이버 모듈을 보여줍니다. 효율적인 열 소산을위한 히트 싱크가있는 듀얼 칩 설정이 특징입니다.이 모듈은 고출력 모터 제어를 위해 설계되었으며 강력하고 신뢰할 수있는 성능이 필요한 응용 프로그램을 지원합니다.

BTS7960B 모듈

운동 속도를 조절하기 위해 BTS7960B는 모터의 현재 지속 시간과 강도를 제어하는 ​​펄스 폭 변조 (PWM) 신호에 의존합니다.이 PWM 신호는 마이크로 컨트롤러 또는 555 타이머 IC를 사용하여 생성 될 수 있습니다.초보자에게 555 타이머는 모터 제어의 기본 사항을 배우는 간단한 방법을 제공합니다.또한 ULN2003 IC를 사용하면 잠재적 인 전류로부터 민감한 부품을 보호 할 수 있습니다.이러한 구성 요소의 적절한 통합은 안정적이고 안정적인 모터 작동을 보장하여 시스템의 전반적인 효율성을 향상시킵니다.

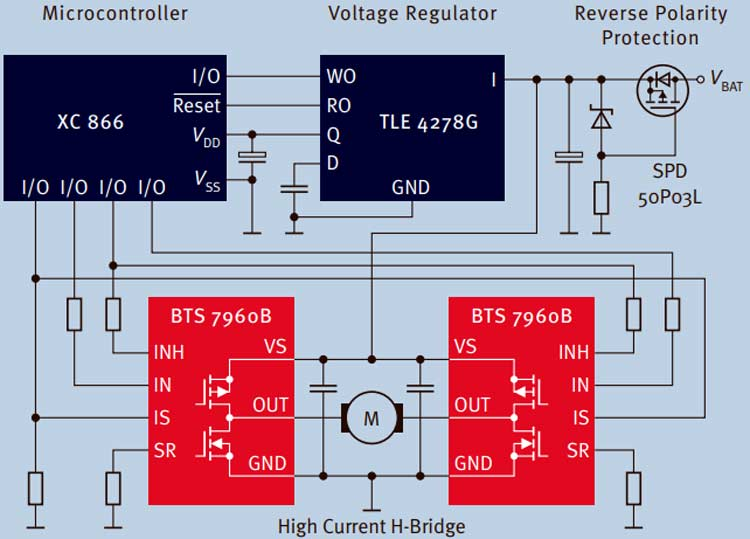

H- 브리지 구성은 모터 방향을 제어하는 ​​데 중요하며, 모터 단자에서 전압 극성을 전환하여 전방 및 역방향을 모두 가능하게합니다.H- 브리지 설정에서 2 개의 BTS7960B IC를 연결하면 변조 된 PWM 신호와 쌍을 이룰 때 모터 회전을 정확하게 제어 할 수 있습니다.우발적 인 단락과 같은 문제를 피하려면 신중한 배선과 설계가 필요합니다.이 설정의 숙달을 통해 기술 기술과 문제 해결 창의성을 모두 보여주는 유연하고 반응이 좋은 모터 제어 시스템을 개발할 수 있습니다.아래 회로도는 2 개의 BTS7960B 모터 드라이버 IC를 사용하여 고전류 H- 브리지 모터 제어 시스템의 배선 설정을 보여줍니다.구성에는 PWM 신호 생성에 대한 마이크로 컨트롤러, 전압 조절기 (TLE4278G) 및 역 극성 보호가 포함됩니다.이 배열은 정밀한 양방향 모터 제어를 허용하면서 잠재적 인 전기 문제로부터 부품을 보호합니다.

BTS7960B 회로 다이어그램

BTS7960B 포장 옵션

TO-263-7 패키지

D2PAK로 알려진이 패키지는 SMT (Surface-Mount Technology)와 완벽하게 정렬되는 저 프로파일 디자인을 특징으로합니다.소형 설계는 제한된 환경에서도 복잡한 회로 구성을위한 보드 공간을 최적화합니다.우수한 열 소산 능력과 짝을 이루는 플랫 프로파일은 최소한의 물리 공간을 가치 있지만 효과적인 열 관리가 필요한 환경에서는 매우 바람직합니다.전자 제품 및 자동차 전자 제품과 같은 부문은 종종 공간 제약으로 인해이 패키지를 수용합니다.자동화 된 SMT 프로세스와 패키지의 호환성은 대량 생산에서 재정적 이점으로 이어질 수 있습니다.

TO-220-7 패키지

TO-220-7 패키지는 통로 장착 방법으로 탁월하므로 열 관리가 필요한 응용 분야에 유리합니다.강력한 리드는 PCB와의 안정적인 연결을 보장하여 물리적 스트레스 또는 진동에 노출 된 설정에서 구조적 무결성을 유지합니다.방열판 부착 기능이 장착 된 TO-220-7은 열 효율을 향상시켜 효과적인 열 관리가 장치 내구성을 향상시키는 전력 전자 장치에 완벽하게 맞습니다.이 패키지는 열 설계가 고전력 환경에서 확장 된 기능을 지원하여 전력 집약적 컨텍스트의 내구성과 신뢰성을 보장하는 능력을 보여줍니다.

BTS7960B의 응용

고전류 모터 구동

고전류 모터 애플리케이션을 위해 설계된 BTS7960B는 디지털 회로와 완벽하게 상호 작용합니다.로봇 공학 및 전기 자동차에서 강도는 세련된 속도 및 토크 관리를 제공하여 성능 수준을 높이는 데 있습니다.센서를 통합하여 폐 루프 피드백, 에너지 사용 균형을 유지하며 운동 수명을 확장 할 수 있습니다.

스테퍼 모터 작동

스테퍼 모터를 기동하는 데있어 효율성으로 유명한이 장치는 3D 프린팅 및 CNC 가공과 같은 정밀 구동 작업에서 역할을합니다.이러한 작업의 정확성과 반복성을 향상 시키면 전문가 수준의 마이크로 컨트롤러 프로그래밍을 통합하여 더욱 유동적 인 작동을 보장함으로써 능력을 더욱 증폭시킬 수 있습니다.

고전류 LED 전원

BTS7960B는 산업 및 자동차 조명을위한 고전류 LED를 연료로 공급하여 높은 밝기와 일정한 신뢰성을 우선시합니다.열 배출량을 줄이기위한 전력을 적절하게 처리하여 LED 수명을 연장하고 유지 보수 비용을 줄이는 데 기여합니다.

릴레이 드라이버 기능

릴레이 드라이버 역할을하면 표준 및 래칭 릴레이를 모두 수용하고 자동화 시스템에서 틈새 시장을 찾습니다.그 기능은 비스톱 전원이없는 지속 상태를 위해 설계된 시스템에서 분명해집니다.에너지 회복 기술을 사용하면 이러한 응용 분야의 효과를 증대시킬 수 있습니다.

고전력 DC 및 서보 모터 컨트롤

고출력 DC 및 서보 모터 관리와 관련하여 산업 자동화 및 로봇 공학의 최상위 성능을 촉진하는 데 탁월합니다.속도와 방향에 대한 적절한 제어는 다양한 하중에 동적으로 반응하여 효율성을 최적화하는 적응 형 제어 알고리즘에 의해 더욱 정제됩니다.

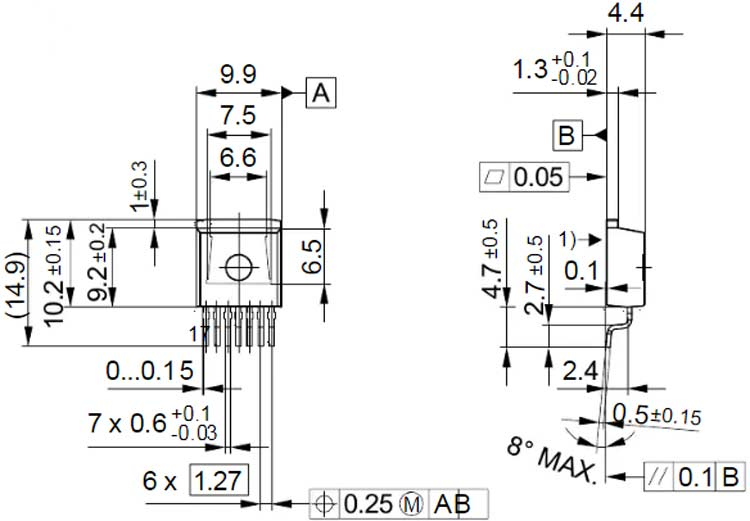

BTS7960B 2D 모델 및 치수
