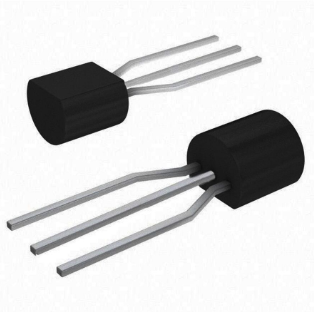

BC556 트랜지스터 : 핀아웃, 사양, 작업 및 응용 프로그램에 대한 완전한 가이드

BC556 PNP 트랜지스터는 현대 전자 제품의 다재다능하고 신뢰할 수있는 구성 요소로, 증폭 및 전환 응용 분야에서 고성능 기능을 제공합니다.2 개의 P- 타입 층 사이에 N 형 층이 샌드위치 된 독특한 반도체 구조는 효율적인 전류 제어를 보장하여 오디오 장치에서 전력 시스템에 이르는 회로의 필수 요소가됩니다.이 기사는 BC556 트랜지스터의 주요 기능, 사양 및 실제 애플리케이션을 파고 들어 작동, 설계 고려 사항 및 사용 사례에 대한 통찰력을 제공합니다.이 안내서는 프로젝트에서 BC556의 잠재력을 최대한 활용하는 데 도움이되는 귀중한 지식을 제공합니다.

목록

BC556 트랜지스터 개요

그만큼 BC556 트랜지스터는 다양한 전자 회로 내에서 신호 스위칭 및 증폭에 자주 사용되는 PNP 형 반도체로서 자체적으로 나타납니다.그것은 3 개의 터미널, 즉 이미 터,베이스 및 수집기를 특징으로하며, 각각의 기능에 크게 기여합니다.기본 터미널이 0 볼트로 안정화 될 때 장치가 트리거되어 수집기와 이미 터 사이의 전류 흐름의 조절을 허용합니다.일단 참여하면 트랜지스터가 수집기에 미 터미 터 쌍을 가로 질러 전압을 용이하게하여 신호 증폭을 적절하게 관리합니다.약 660mV의베이스-이미 터 전압을 유지하고 125에서 450까지의 증폭 게인을 보여 주어 약한 신호를 향상시키는 능력을 강조합니다.이 특성은 정밀도와 신뢰성이 우선하는 소형 전자 장치, 특히 오디오 증폭기에 적합합니다.

현재 규정의 메커니즘

BC556의 운영 제약 조건을 이해하는 것은 필수이며, 특히 200mA에 도달하는 피크 전류를 처리 할 수있는 능력입니다.전체 포화에서 트랜지스터는 수집기와 이미 터 사이의 최대 100mA의 전류를지지하여 중간 전원 응용 분야에서 견고성을 반영합니다.그러나이 한계를 뛰어 넘는 것은 장치에 위험을 초래하여 신중한 설계 전략을 요구합니다.실제 응용 분야에서는 방열판을 사용하여 잠재적 과열 위험을 완화시켜 장치의 신뢰성을 향상시킬 수 있습니다.

BC556은 현재 규정을 통해 운영됩니다.기본 전류를 중지하면 트랜지스터가 차단 영역으로 전이되어 비활성화됩니다.독창적으로 제작 된 활성화를 위해 2mA 미만의 기본 전류 미만이 필요하므로 전력 가용성이 제한된 시나리오의 효능을 보장합니다.기본 전압을 0.7V에서 0.9V로 조정하여 회로 설계 성능을 최적화하여 빠른 활성화와 전력 소비 감소 사이의 균형을 달성 할 수 있습니다.

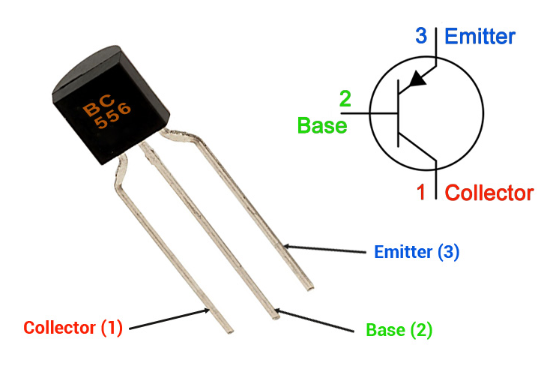

핀 구성

핀 번호	핀 이름	설명
핀 -1	수집기	이 터미널은에서 방출 된 전자를 수집합니다 이미 터.
핀 2	베이스	이 터미널은 트랜지스터를 제어하는 ​​데 도움이됩니다 편견.
핀 -3	이미 터	이미 터에서 방출 된 전자가 1 차로 이동합니다 PN 정션.

특징 및 사양

기능/사양	세부
유형	PNP 트랜지스터
패키지 유형	TO-92, SOT54 플라스틱
수집기에서 이미 터 전압 (VCEO)	-65V
소음 수준	저음
무연한 규정 준수	pb-free
최대 전류 (IC)	100 MA
기술	고급 프로세스 기술
오류 전압	낮은 오차 전압
스위칭 속도	빠른 스위칭 속도
전원 및 현재 취급	높은
수집가 전력 소실 (PC)	0.5 w
기본 전압 수집기 (VCBO)	-80V
기본 전압에 이미 터 (VEBO)	-5V
수집기 커패시턴스	8 pf
전이 주파수 (FT)	150MHz
작동 정션 온도	150 ° C

동등하고 보완적인 모델

동등한

• BC558

• A1015

• S8550

• BC557

보완 적

• BC546

• BC548

• BC547

• BC549

BC556 트랜지스터 사용에 이상적인 조건

BC556 트랜지스터가 시간이 지남에 따라 귀하에게 도움이되도록하기 위해 지정된 한계를 존중하는 것이 좋습니다.이 트랜지스터로 부하에 전원을 공급할 때 전류를 100mA 미만으로 유지하면 기능이 보존 될뿐만 아니라 의도 된 사용과 정렬을 유지합니다.-36V 미만으로 유지되어야하는 수집기 대 이미 터 전압을 염두에두면 설계에 대한 또 다른 존중을 더합니다.

접합 온도를 고려할 때 온도와의 섬세한 관계가 분명해지며, 이는 150 ° C를 능가하지 않아야합니다.이러한 이해는 다양한 테스트에서 비롯되며 반도체 재료의 손상을 방지하는 데 필요한 신중한 균형을 말합니다.

트랜지스터의베이스에 저항을 추가하면 장치를 보호하는 데 적극적인 역할을합니다.기본 저항은 들어오는 전류를 조절하는 것이 아닙니다.그것은 침묵의 가디언 역할을하며 트랜지스터가 과도한 전류에 압도되지 않도록합니다.이 관행은 명목 통찰력과 실용적인 지혜의 조화를 강조하여 트랜지스터가 부드럽게 작동하고 수명과 안정성을 확장 할 수있게합니다.

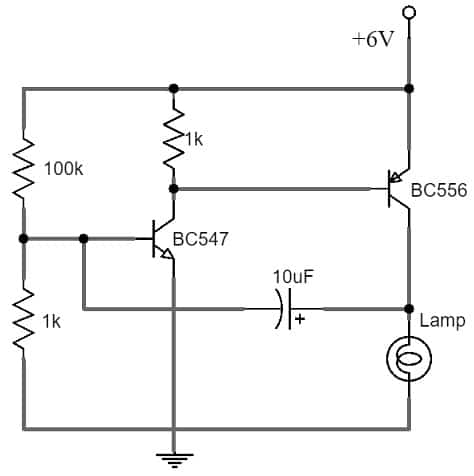

트랜지스터 기반 램프 플래셔 회로의 기능 설계

트랜지스터 기반 램프 플래셔 회로는 종종 차량 신호 전달 및 건설 영역에서주의 지표로 배치 된 BC556 및 BC549 트랜지스터의 특성을 이용합니다.소형 브레인 보드 캔버스에서는 저항, 6V 배터리, 램프, 커패시터 및 연결선과 같은 구성 요소를 모두 효율적인 구성을 향해 조화롭게 작동시킵니다.

행동 메커니즘

이 회로의 핵심은 재생 피드백을 갖는 펄스이며, BC549 트랜지스터의베이스에 도달하는 6V 제어 신호에 의해 작동하는 프로세스.이 스릴있는 상호 작용은 BC556 트랜지스터의 응답을 시작하여 결정된 빛으로 램프를 밝힙니다.트랜지스터 스위칭의 빠른 춤을 통해 램프는 번쩍이는 역할을 수행하여주의를 끌고 긴급 성을 전달하도록 설계된 시각적 큐로 도달합니다.

응용 프로그램

BC556 트랜지스터는 다양한 기능 장치 및 회로에 완벽하게 통합되어 다양한 전자 제품 필드에서 적응성을 보여줍니다.이 구성 요소는 소비자 전자 및 산업 시스템의 핵심 요소이며 정확한 증폭 및 제어를 요구하는 기술을 지원합니다.

오디오 회로

오디오 회로 설계에서 BC556은 음향 충실도와 품질을 보장하기 위해 역동적입니다.기본 애플리케이션은 소음이 최소화 된 약한 오디오 신호의 증폭으로 다양한 오디오 장치에서 더 선명한 사운드 출력을 가능하게합니다.고 충실한 소리를 듣는 몰입 형 경험은 종종 BC556 트랜지스터가 크게 기여하는 세심한 오디오 증폭에서 비롯됩니다.

일반 목적 증폭

일반 목적 증폭에서 BC556은 신호 및 오디오를위한 앰프 모듈의 초기 구성 요소 역할을합니다.다양한 환경과 응용 분야에서 안정적인 증폭을 제공합니다.적응성과 신뢰성은 광범위한 유틸리티를 강조합니다.

드라이버 모듈

BC556은 드라이버 모듈, 특히 LED 및 릴레이 전원에 능숙합니다.이러한 설정은 전류를 효율적으로 전환하고 증폭시키는 트랜지스터의 용량으로 인해 LED 및 릴레이의 지속적인 성능과 신뢰성을 보장합니다.예를 들어, 모든 기상 조건 하에서 신호등의 일관된 작동은 이러한 구성 요소에 크게 의존합니다.

달링턴 쌍과 H 브리지

고전류 애플리케이션의 경우 BC556은 종종 Darlington 쌍으로 구성되어 효과적인 전류 이득을 향상시키고 최대 100mA의 무거운 부하를 쉽게 운전할 수 있습니다.또한, 모터 제어에 사용되는 H 브리지에서 BC556은 자동화되고 원격으로 작동하는 차량에 유용한 모터 방향 및 속도를 정확하게 조작 할 수 있습니다.

추가 복잡한 응용 프로그램

BC556은 또한 발진기, 현재 거울, 비교기 및 다양한 선형 및 스위칭 작업과 같은 영역에서 유용합니다.발진기에서는 일관된 파형을 생성하는 데 도움이되며 전자 장치 내에서 타이밍 및 제어 메커니즘에 동적입니다.현재 미러에서 BC556의 역할은 아날로그 신호 처리에 사용되는 전류를 미러링하여 회로 안정성을 향상시킵니다.
