전기 기계의 군단 : 구성, 기능 및 고급 응용 프로그램

전기 기계는 일상 생활과 대기업에서 중요한 도구입니다.이 기계의 핵심에는 전기자가 전기 에너지를 전기 에너지로 이동하거나 움직임으로 전환하는 데 도움이되는 핵심 부분입니다.이 안내서는 모터 및 발전기와 같은 다른 기계에서 무기력이 어떻게 작동하는지 깊이 생각합니다.전기자의 일부가 기계가 원활하고 효율적으로 작동하도록하기 위해 어떻게 협력하는지 설명합니다.이 기사는 무기력 기능에 대한 세부 사항을 세분화하여 최상의 성능을 얻고 전기 기계의 에너지를 절약하는 방법을 밝히고 있습니다.

목록

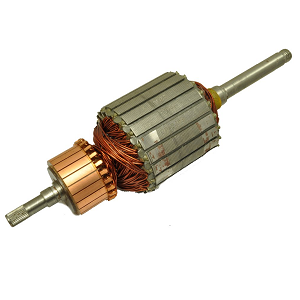

무기력 이해

an 전기자 전기 기계의 탁월한 구성 요소로서 자기장과의 상호 작용을 통해 발전을 가능하게합니다.기계의 설계에 따라 전기자는 회전하거나 고정 상태를 유지할 수 있습니다.공기 갭이라는 구역 내에서 작동하며, 여기서 자기 플럭스와 상호 작용하여 전자 유전자 력 (EMF)을 생성하여 궁극적으로 기계적 운동을 만듭니다.이 자기장은 영구 자석 또는 전자기, 전기가 흐를 때 자기가되는 와이어 코일에 의해 생성됩니다.이중 공급 시스템과 같은 특정 기계에서 자기장 요소는 보조 전기자 역할을하여 제어 및 에너지 변환 효율을 높일 수 있습니다.최적의 성능을 위해, 무기력은 자기장과 운동 방향, 힘 또는 토크에 수직으로 유지하도록 신중하게 설계되었습니다.이 정렬은 기계를 구동하는 전자기력을 최대화합니다.일반적으로 전기 전도성으로 인해 구리로 만들어진 전기자 권선은 EMF를 효율적으로 생성하고 에너지를 변환하도록 배열됩니다.이 설계는 기계의 토크 출력, 속도 조절 및 전반적인 효율에 직접적인 영향을 미칩니다.

전기자는 전기 기계에서 여러 역할을 수행하여 효율성과 기능에 직접 영향을 미칩니다.주요 작업은 자기장 내에서 전류를 운반하여 회전 기계에서 토크를 생성하거나 선형 제품의 힘을 생성하는 것입니다.이는 전기자 유도를 기반으로하며, 전기자와 자기장 사이의 움직임이 EMF를 유도합니다.이 EMF는 전기자 권선을 통해 전류를 유도하여 전기 에너지를 기계적 운동으로 전환하거나 그 반대를 그 반대로 변환하는 자기력을 만듭니다.전기 모터에서 전기자는 전기 에너지를 기계적 전력으로 변환합니다.이 과정에서 유도 된 EMF는 백 EMF로 알려진 전기자 전류에 대해 작용하여 속도와 토크를 조절하는 데 도움이됩니다.반대로, 발전기에서, 전기자는 기계적 에너지를 전기 에너지로 변환하여 모터 및 발전기와 같은 기계에서 이중 역할을 보여줍니다.

전자력 (EMF) 및 전력 변환 효율

전기자 내에서 EMF의 생산은 전력 변환에 좋습니다.Faraday의 전자기 유도 법칙에 따르면, EMF는 전기자와 자기장 사이의 상대 운동에 의해 생성됩니다.Lenz의 법칙에 따라이 EMF는이를 만드는 움직임에 반대합니다.모터 에서이 반대 EMF 또는 백 EMF는 입력 전류에 대응하여 속도와 토크를 조절하여 안정적이고 효율적인 작동을 보장합니다.발전기에 사용될 때, 전기자는 기계적 에너지를 전력으로 변환합니다.이 전환은 전략적으로 설계된 권선과 잘 계획된 자기 회로에 의해 향상되어 에너지 손실을 최소화하고 에너지 전달을 최적화합니다.EMF의 극성과 강도는 자기장의 강도와 전기자의 회전 방향에 따라 달라져 전력 출력을 정확하게 제어 할 수 있습니다.이 적응성은 산업 및 재생 가능 에너지 시스템의 가변 속도 및 부하 요구 사항이 필요합니다.

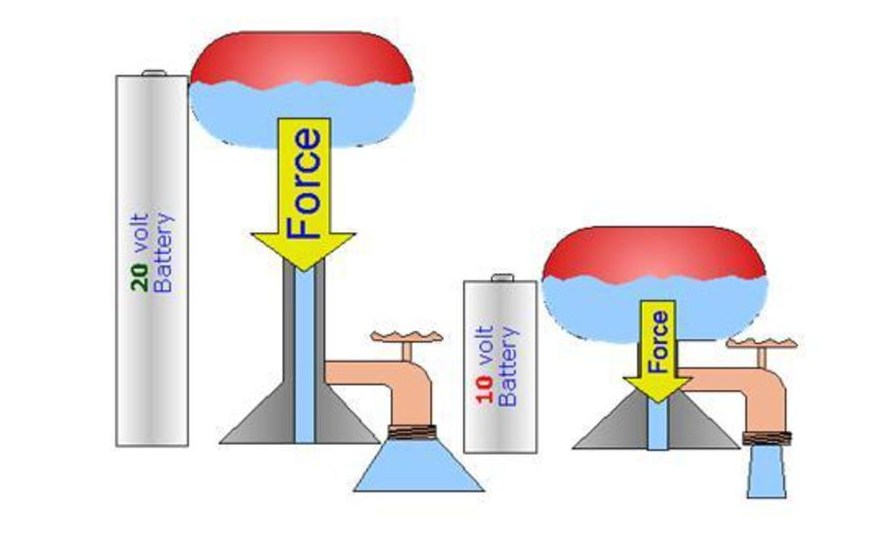

그림 2. 회로의 EMF 방정식 및 내부 저항

전기자 구성 요소의 구성

전기자는 전기 기계의 주요 부분으로, 전기 에너지를 기계 에너지로 변환하고 그 반대도 마찬가지입니다.전기자 코어, 권선, 정류자 및 샤프트의 여러 주요 구성 요소로 구성됩니다.이러한 각 부품은 기계의 효율성을 향상시키고 전력 손실을 줄이며 내구성을 보장하도록 신중하게 설계되었습니다.이 섹션에서는 각 구성 요소의 상세한 분석을 제공하여 전기 모터 및 발전기의 성능에 어떻게 기여하는지 설명합니다.

그림 3. 라벨링 된 전기자 구조 및 부품

전기자 코어

전기자 코어는 전기자의 자기 백본입니다.주요 기능은 권선을지지하고 에너지 변환에 필요한 자기 상호 작용을 향상시키는 것입니다.라미네이션이라고하는 얇은 실리콘 스틸 층으로 만들어졌으며 함께 쌓입니다.이 층 구조는 에너지 손실과 과열을 일으키는 원치 않는 순환 전류, 에디 전류를 감소시킵니다.이러한 전류를 각 얇은 층으로 제한함으로써, 적층 설계는 기계의 에너지 효율을 크게 향상시킵니다.코어의 또 다른 중요한 특징은 히스테리시스 손실을 최소화하는 능력입니다.이러한 손실은 코어 재료가 교대 자기장에 의해 반복적으로 자화되고 탈마성 될 때 발생합니다.

이를 줄이기 위해 코어는 히스테리시스 손실 특성이 낮은 고품질 실리콘 스틸로 만들어집니다.라미네이션은 조심스럽게 정렬되며 권선을 고정하는 슬롯이 정확하게 절단되어 자기 흐름을 최대화하고 누출을 최소화합니다.일부 고급 설계에서는 슬롯이 꼬기로 인해 자성 코깅을 줄입니다. 로터가 고정자의 자기 기둥과 정렬 될 때 발생할 수있는 육포 운동입니다.이 비뚤어진 슬롯 설계는 더 부드러운 회전을 보장하고 진동을 줄여 조용하고 안정적인 기계 작동을 초래합니다.

전기자 권선

전기자 권선은 기계의 자기장을 통해 전류를 전도함으로써 전자력 (EMF)을 생성하는 역할을합니다.이 권선은 전기 전도성이 우수하기 때문에 구리 와이어로 만들어집니다.전선은 단락을 방지하고 권선의 무결성을 유지하기 위해 신중하게 절연됩니다.코어 슬롯 내의 권선 배열은 효율을 최대화하는 데 중요합니다.와인딩 구성의 두 가지 주요 유형이 있습니다. 랩 와인딩 및 파도 와인딩.랩 와인딩은 저전압에서 고전류가 필요한 응용 분야에서 사용됩니다.병렬로 연결되어 전류에 대한 여러 경로를 제공하여 전류 용량이 증가합니다.

파도 와인딩은 고전압 저전류 응용 분야에 더 적합합니다.직렬로 연결되어 전류를 낮추는 동안 전압을 증가시킵니다.와인딩 구성 선택은 기계의 토크, 속도 및 전압 특성에 직접적인 영향을 미치므로 다양한 작동 요구에 맞게 사용자 정의 할 수 있습니다.권선의 배치 및 연결은 자기장을 최적화하고 아크 및 진동과 같은 잠재적 문제를 줄이기 위해 전략적으로 설계되었습니다.단일 슬롯에서 와인딩을 왜곡하거나 여러 코일을 사용하는 것과 같은 기술은 성능을 향상시키고 전자기 간섭을 최소화합니다.

전기자 정류자

정류자는 DC 기계에서 중요한 구성 요소입니다.주요 역할은 전기자 권선을 통해 전류 흐름을 지시하여 일관된 기계적 회전 또는 전기 출력을 보장하는 것입니다.그것은 서로 개별적으로 절연되는 여러 구리 세그먼트로 구성되어 있습니다.이 세그먼트는 전기자 권선에 연결되어 샤프트로 회전합니다.전기자가 회전함에 따라 정류기는 정확한 순간에 전류 방향을 전환합니다.이 스위칭은 모터의 토크를 일정하게 유지하거나 발전기 안정의 출력 전압을 유지합니다.원활한 작동을 유지하고 전력 흐름의 중단을 피하려면 적절한 타이밍이 필요합니다.

이를 달성하기 위해, 정류기는 회전 세그먼트와의 슬라이딩 전기 접촉을 유지하는 탄소 브러시와 짝을 이룹니다.정류자의 설계 및 유지 보수는 스파크와 마모를 최소화하는 데 좋습니다.구리 세그먼트의 고품질 단열 및 정확한 가공은 내구성을 보장하고 전기 결함의 위험을 줄입니다.정기적 인 유지 보수는 정류기를 깨끗하고 먼지 나 잔해물을 깨끗하게 유지해야하며, 이는 전기 접촉을 방해 할 수 있습니다.적절한 브러시 장력과 정렬은 또한 더 긴 정류자 수명과보다 안정적인 기계 성능에 기여합니다.

전기자 샤프트

전기자 샤프트는 코어 및 통근자를 포함하여 전기자의 모든 회전 부분에 대한 중심지지 구조입니다.모터에 의해 생성되거나 발전기에 의해 수신 된 기계적 전력을 전달합니다.샤프트는 작동 중에 회전력, 토크 및 진동을 견딜 수 있도록 설계되었습니다.강력하고 단단하며 내구성이 있어야하므로 샤프트가 필요합니다.고강도 강철 합금은 일반적으로 관성을 줄이기 위해 비교적 가벼운 무게를 유지하면서 기계적지지를 제공하는 데 일반적으로 사용됩니다.샤프트는 또한 원활한 작동 및 효율적인 전력 전송을 위해 회전 구성 요소의 정확한 정렬을 보장합니다.

모든 잘못 정렬은 기계적 손실, 마모 증가 및 기계의 잠재적 손상으로 이어질 수 있습니다.마찰과 마모를 최소화하기 위해 샤프트는 부드러운 회전을 허용하는 고정밀 베어링으로지지됩니다.이 베어링은 작동 중에 경험되는 방사형 및 축 방향 하중을 처리하도록 신중하게 선택됩니다.이들 베어링의 적절한 윤활 및 정기 유지 보수는 과열을 방지하고 샤프트의 수명을 연장하는 데 좋습니다.

전기자는 어떻게 작동합니까?

전기자는 전기 에너지를 모터의 움직임으로 바꾸거나 발전기의 전력으로 이동하는 데 도움이됩니다.이것은 전자기 유도로 인해 발생합니다.이것은 자기장을 통해 와이어를 움직일 때 전기 힘 (EMF라고 함)을 생성한다는 것을 의미합니다.전기자는 자체 자기장을 만들고이 필드는 기계의 다른 부분 (필드 권선이라고 함)에서 자기장과 상호 작용합니다.이 상호 작용은 전기자가 작동하는 이유입니다.

전기자는 모터에서 어떻게 작동합니까?

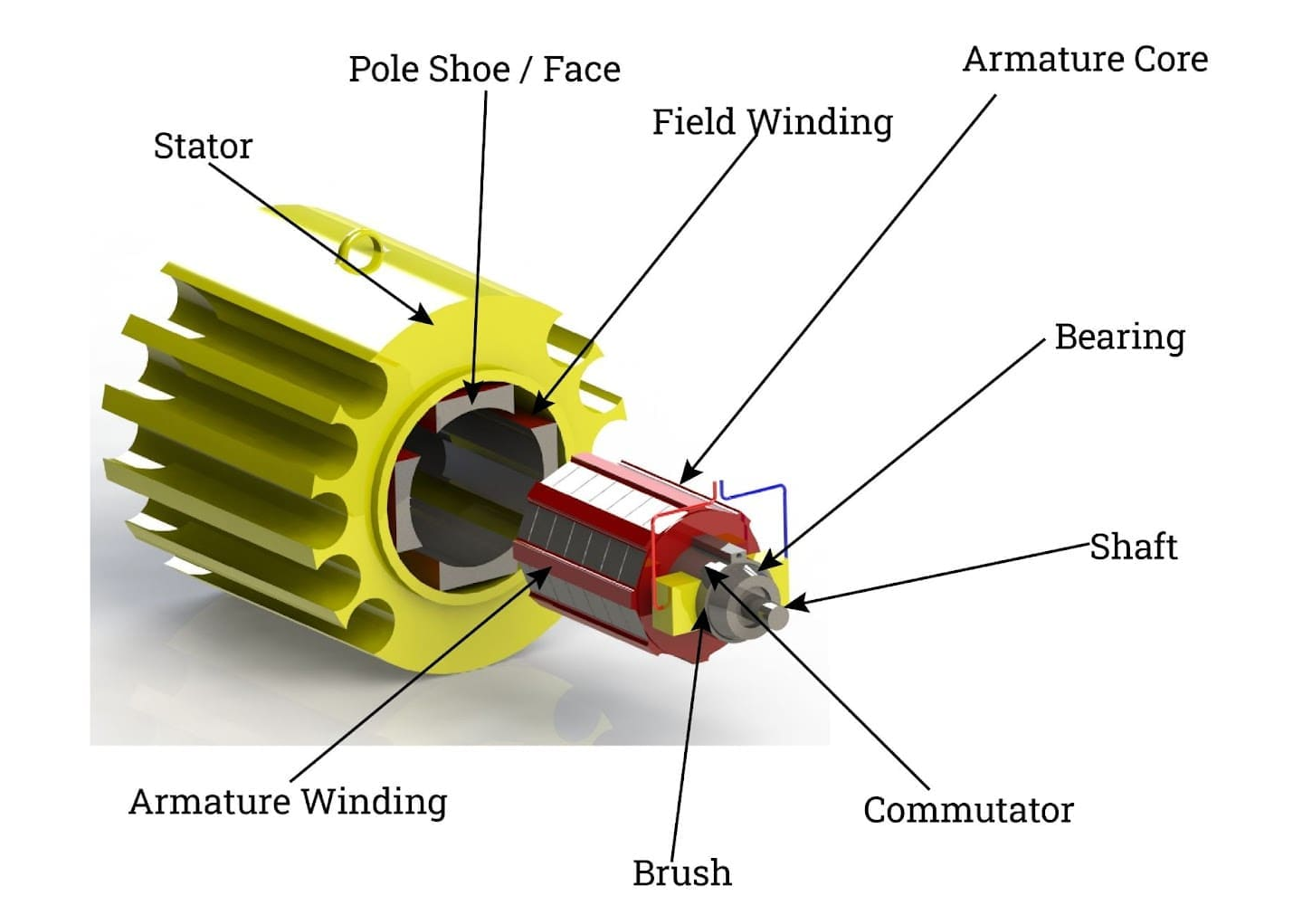

그림 4. DC 모터 구조 및 전기자 작동

전기 모터에서 전기자는 전기 에너지를 움직임으로 바꿉니다.그것은 고정자가 만든 자기장에 배치 된 코일 (권선이라고 함)을 통한 전류가 흐르도록함으로써이를 수행합니다.이 자기장은 영구 자석이나 전자기에서 나올 수 있습니다.전류가 전기자 권선을 통과하면 고정자의 자기장과 반응하여 전기자를 회전시키는 힘을 만듭니다.전기자를 매끄럽게 회전시키기 위해 정류기와 브러쉬가 사용됩니다.이 부분은 적절한 시간에 전류의 방향을 변경하기 위해 함께 작동합니다.브러시는 전기를 통근자에게 전달하여 전류 방향을 뒤집어 모터를 같은 방향으로 돌리십시오.이 스위칭은 모터가 붙어 있거나 잘못된 방식으로 회전하는 것을 방지합니다.플레밍의 왼쪽 규칙은 이것이 어떻게 작동하는지 설명하는 데 도움이됩니다.자기장의 방향, 전류의 방향 및 결과력이 모두 함께 작동하여 회전을 생성 함을 보여줍니다.

몇 가지가 모터가 얼마나 잘 작동하는지에 영향을 미칩니다.전기자 권선은 저항을 줄이면서 자기 상호 작용을 최대화하여 에너지 변환을보다 효율적으로 만듭니다.정류자는 최소한의 스파크 또는 마모로 전류를 매끄럽게 전환하도록 설계되었습니다.구리와 같은 재료를 사용하면 전기 저항을 낮추고 전력 전송을 향상시킵니다.최신 모터에는 또한 현재, 속도 및 토크를 관리하는 제어 시스템이 있습니다.이 시스템은 정확한 조정을 허용하므로 모터는 홈 기기부터 산업용 기계에 이르기까지 광범위한 응용 분야에 유용합니다.

전기자는 발전기에서 어떻게 작동합니까?

그림 5. EMF 생성 및 정류를 사용한 DC 발전기 작동

발전기에서, 전기자는 모터에서하는 일과 반대입니다. 그것은 전기 에너지로의 움직임을 변화시킵니다.이것은 또한 전자기 유도를 사용합니다.전기자가 고정자가 만든 자기장 내부에서 회전하면 자기 선을 뚫고 와인딩에 EMF (전자 유전자 력)가 생성됩니다.이 회전은 터빈이나 엔진과 같은 것으로 구동됩니다.전기자는 변화하는 북쪽과 남쪽 자기 극을 통해 움직이기 때문에 교대 전류 (AC)를 만듭니다.DC 생성기에서 정류기는 적절한 시간에 출력을 전환 하여이 AC를 직류 (DC)로 변경합니다.AC 생성기 (교류 발전기라고도 함)에서 출력은 AC로 유지되며 그 주파수는 전기자가 얼마나 빨리 스핀하는지에 따라 다릅니다.

여러 가지가 발전기의 작동 방식에 영향을 미칩니다.더 빠른 회전 속도는 자기장을 더 빠르게 변화시켜 더 많은 EMF를 생성합니다.더 강한 자기장은 또한 더 많은 EMF를 생성하여 전력 출력이 증가합니다.권선은 에너지 손실을 최소화하면서 자기 상호 작용을 최대화하기 위해 배열됩니다.최신 생성기는 전압 조정기를 사용하여 꾸준한 전압과 주파수를 유지하므로 일관된 전력이 필요한 장치에 중요합니다.이 시스템은 전력 사용 또는 입력 속도의 변화 균형을 유지하기 위해 자기장을 조정합니다.

발전기는 전력을 생산하고 안정적으로 유지하는 데 중요합니다.전기자 설계를 개선하고 제어 시스템을 추가하면 발전기를보다 효율적이고 신뢰할 수 있습니다.이를 통해 전력망의 안정적인 전압 및 주파수를 유지하고 전원이 변경되는 재생 에너지 시스템에서 신뢰할 수있는 전력을 제공하며 병원 및 데이터 센터와 같은 장소의 백업 전력을 보장합니다.모터와 발전기 모두에서 전기자가 작동하는 방식을 개선하면 전기 기계가 오늘날의 전력 요구를 충족시킬 수있는 전기 기계가보다 효율적이고 신뢰할 수 있으며 유연합니다.

전기자 제어 기술

전기 모터에서 전기자를 제어하면 특히 속도 조절 및 토크 관리에서 성능을 최적화하는 데 도움이됩니다.DC 모터에서 전기자의 내장 저항은 자연스럽게 전류를 제한하여 전기 및 열 과부하로부터 모터를 보호합니다.그러나, 속도에 대한보다 정확한 제어를 달성하고 다양한 운영 요구에 적응하기 위해 외부 저항이 종종 회로에 추가됩니다.이 조정 가능한 저항을 통해 연산자는 전기자 전류를 미세 조정하여 모터의 속도 및 토크 특성에 직접 영향을 미칩니다.

DC 모터의 속도는 주로 후면 전자력 (EMF)과 전기자 전류 사이의 균형에 의해 결정됩니다.백 EMF는 모터가 자기장 내에서 회전함에 따라 생성되어 전기자 전류의 방향에 반대합니다.이 관계는 다음과 같이 표현 될 수 있습니다.

어디:

• 𝑁 = 운동 속도

•. = 뒤로 EMF

•. = 전기자 전류

• resist = 내부 전기자 저항

운동 속도를 더 잘 제어 할 수 있도록 외부 저항 (𝑅𝑐)이 전기자 회로에 도입되어 다음 방정식을 수정합니다.

이것은 운동 속도가 전기자 회로의 총 저항에 반비례한다는 것을 보여줍니다.the를 조정함으로써 총 저항을 미세 조정하여 정확한 속도 제어를 허용 할 수 있습니다.

• 증가 this : 이로 인해 전기자 전류가 줄어들어 저항에 걸쳐 더 작은 전압 감소가 발생합니다.결과적으로 백 EMF가 증가하여 모터 속도가 상승합니다.

• 감소 𝑅𝑐 : 이로 인해 전기자 전류가 증가하여 전압 강하가 더 커져서 백 EMF가 낮아지고 모터 속도가 줄어 듭니다.

이 방법은 단순성과 비용 효율성 때문에 션트 및 시리즈 DC 모터에서 널리 사용됩니다.

전기자 와인딩 및 반응

전기자 와인딩은 전압을 생성하고 전자 력 (EMF)을 생성합니다.필드 와인딩으로 만든 자기장과 함께 작동합니다.이 팀워크는 전기 에너지를 모터의 기계적 에너지로 바꾸고 기계적 에너지를 발전기의 전기 에너지로 바꾸는 데 도움이됩니다.전기 기계가 더 잘 작동하고 오래 지속되도록하려면 전기자 와인딩이 어떻게 설계되었는지와 작동 방식을 이해하는 것이 중요합니다.또한 전기자 반응에 대해 아는 것이 중요하며, 이는 몇 가지 도전을 유발할 수 있습니다.

전기자 와인딩

전기자 와인딩은 전도성 와이어의 여러 코일로 구성됩니다.이 코일은 전기자 코어의 슬롯 내부에 조심스럽게 배치됩니다.이 설정은 자기 상호 작용을 극대화하고 플럭스 누출을 줄여서 전기 기계가보다 효율적으로 작동하는 데 도움이됩니다.이 코일이 배열되는 방식은 와인딩 유형을 결정하여 기계의 성능에 큰 영향을 미칩니다.

와인딩 구성의 두 가지 주요 유형이 있습니다. 랩 와인딩 및 파도 와인딩.랩 와인딩은 전류가 흐름에 대한 여러 평행 경로를 생성하여 중질이 많은 고전압 모터와 같은 고전 적 저전압 용도에 적합합니다.대조적으로, 파 와인딩은 코일을 직렬로 연결하여 전류를 낮게 유지하면서 전압을 증가시킵니다.이 유형은 장거리에서 전력을 전달하는 것과 같은 고전압 저전류 응용 프로그램에 이상적입니다.전기 시스템을 안전하고 신뢰할 수 있도록 코일은 단락을 피하기 위해 잘 절연되어 있습니다.또한 정류기에 연결되어 올바른 시간에 전류의 방향을 변경하여 모터의 일관된 토크 또는 발전기의 정상 전압 출력을 보장합니다.

다음과 같은 고급 권선 기술도 있습니다 분산 권선 및 농축 권선.분산 권선은 코일을 여러 슬롯에 퍼뜨립니다. 이는 자기 플럭스의 균형을 맞추고 전기 노이즈를 줄입니다.반면에, 농축 된 와인딩은 코일을 더 적은 슬롯으로 그룹화하여 전력 밀도를 높이고 기계를보다 컴팩트하게 만듭니다.올바른 와인딩 구성 및 기술을 선택하면 작동 중 기계의 효율성, 토크 및 안정성에 영향을 미칩니다.

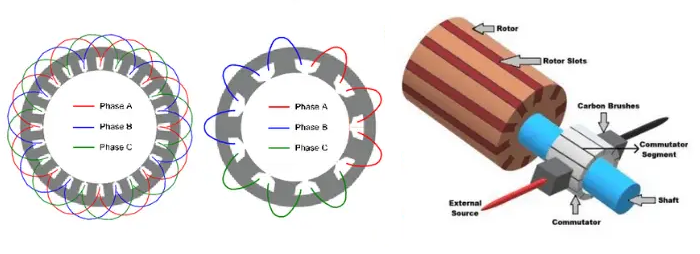

그림 6. 전기자 와인딩 유형 및 자기 상호 작용

전기자 반응

전기자 반응은 전기자 전류에 의해 생성 된 자기장이 필드 와인딩에 의해 생성 된 주요 자기장과 상호 작용할 때 발생합니다.이러한 상호 작용은 주 필드를 강화하거나 약화시켜 자기장의 왜곡과 같은 문제 또는 자기 플럭스의 감소를 초래할 수 있습니다.이러한 변화는 전기 기계의 성능과 효율에 영향을 줄 수 있습니다.

DC 기계에서, 전기자 반응은 주요 자기장을 왜곡하여 몇 가지 문제를 일으킬 수 있습니다. 현장 왜곡 자기장의 모양을 변경하여 효율을 줄이고 고르지 않은 토크를 유발합니다. 중립 평면 이동 유도 된 EMF가없는 영역이 움직일 때 발생하여 전류 방향을 부드럽게 전환하기가 더 어려워집니다.이 오정렬은 브러시에서 스파크를 일으킬 수 있으며, 이로 인해 정류자가 손상 될 수 있습니다.또한, 플럭스 약화 전기자의 자기장이 메인 필드에 반대하는 경우 발생할 수있어 전체 플럭스가 감소하고 모터의 토크 출력을 약화시킬 수 있습니다.

전기자 반응은 여러 단계로 발생합니다.먼저, 필드 권선은 꾸준한 자기장을 만듭니다.전기자가 회전함에 따라이 필드를 통해 이동하여 EMF가 생성되어 전류가 전기자 권선을 통해 흐르도록합니다.이 전류는 자체 자기장을 생성하여 메인 필드와 상호 작용합니다.이 상호 작용은 주요 자기 플럭스를 왜곡하여 중성 평면이 이동하고 정류 공정에 영향을 미칩니다.이 왜곡이 제어되지 않으면 브러시에서 더 많은 스파크, 효율성이 낮고 고르지 않은 토크 생산으로 이어질 수 있습니다.

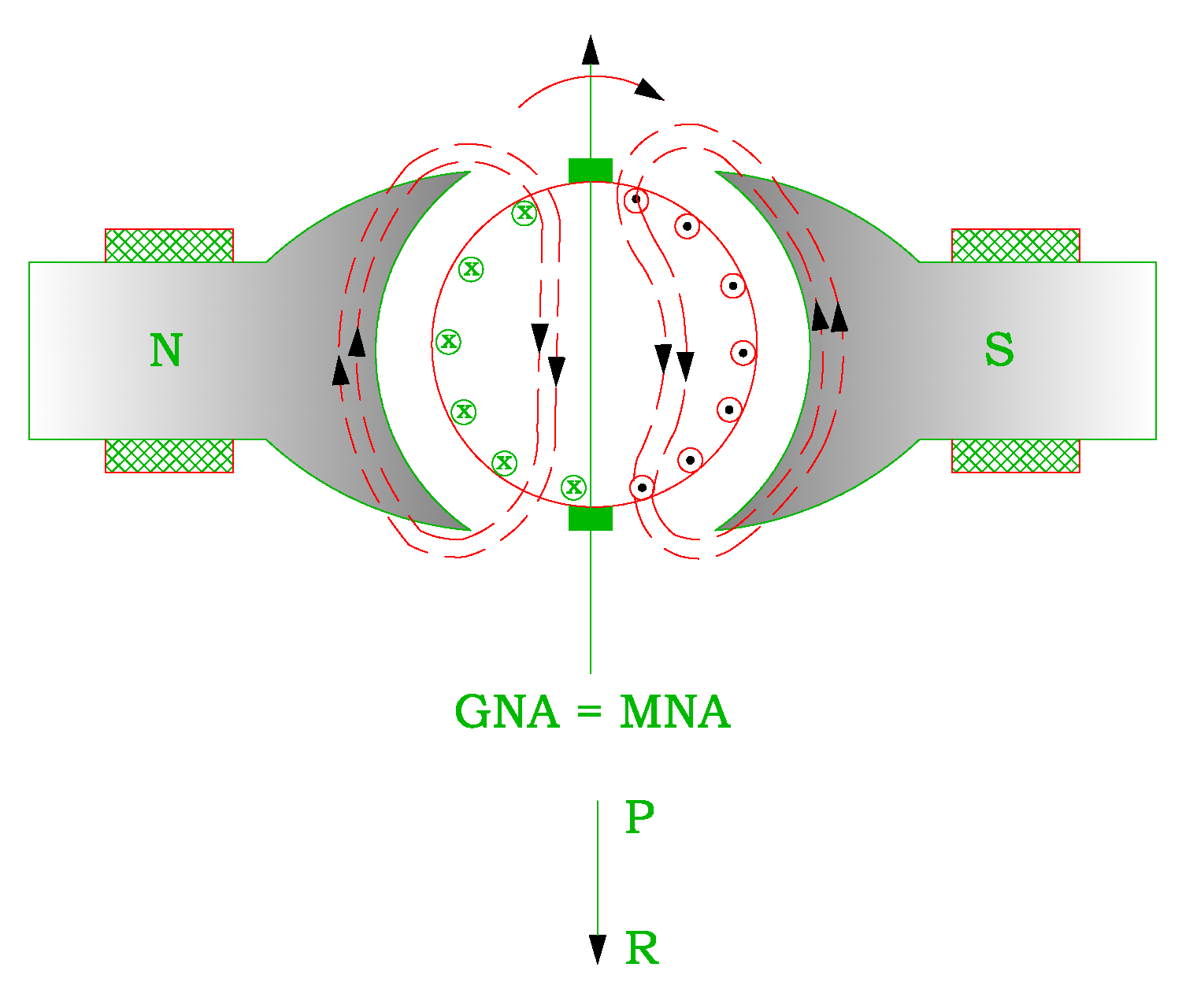

그림 7. DC 기계의 전기자 반응

전기자 손실 검사

전기자 손실은 모터와 발전기를 포함하여 전기 기계의 효율성과 성능에 영향을 미치는 큰 요소입니다.이러한 손실은 에너지 변환 프로세스 중에 발생하며 전반적인 시스템 효율을 줄일 수 있습니다.전기자 손실의 세 가지 주요 유형은 구리 손실, 와전류 전류 손실 및 히스테리시스 손실이며, 각각은 뚜렷한 물리적 메커니즘으로 인해 발생합니다.이러한 손실의 특성을 이해하고이를 최소화하기위한 전략을 구현하려면 전기 기계의 성능과 효율성을 최적화하기위한 것이 필요합니다.

구리 손실

I²R 손실이라고도 불리는 구리 손실은 전류가 통과 할 때 전기자 와인딩의 전기 저항으로 인해 발생합니다.이 저항은 열을 생성하여 전력 손실로 이어지고 기계의 효율성을 낮 춥니 다.하중 조건에서 구리 손실의 양은 전류 수준이 높을수록 빠르게 증가합니다.구리 손실을 줄이려면 더 큰 단면 영역을 가진 더 두꺼운 도체를 사용하여 저항이 적고 전력 손실이 줄어들어 더 많은 전류가 흐를 수 있습니다.또 다른 접근법은 전기를보다 효율적으로 전도하기 때문에 구리 또는 특별한 경우에는 은색과 같은 고전도 재료를 사용하는 것입니다.

와인딩 레이아웃을보다 효율적으로 설계하면 도체 길이를 최소화하여 저항을 줄일 수 있습니다.강제 공기 또는 액체 냉각과 같은 고급 냉각 시스템은 또한 생성 된 열을 분산시키고, 전기자를 안전한 온도에서 유지하고, 와인딩 단열재를 손상으로부터 보호함으로써 역할을합니다.재료를 신중하게 선택하고 와인딩 설계 최적화 및 효과적인 냉각 기술을 사용하여 구리 손실을 줄일 수 있습니다.이것은 기계의 효율성을 높일뿐만 아니라 전반적인 성능과 수명을 향상시킵니다.

와상 전류 손실

에디 전류 손실은 자기장을 변경하면 전기자 코어 내부에 순환 전류를 생성 할 때 발생합니다.이 순환 전류는 반대되는 자기장을 생성하여 에너지를 열로 낭비하고 기계의 효율을 줄입니다.에디 전류 손실의 양은 자기장의 강도 (자기 플럭스 밀도), 자기장이 변하는 속도 (플럭스 반전의 주파수) 및 코어 층의 두께 (라미네이션)를 포함한 여러 요인에 따라 다릅니다.이러한 전류가 제어되지 않으면 에너지 손실 및 과열을 유발하여 기계의 전반적인 성능과 내구성에 영향을 줄 수 있습니다.

에디 전류 손실을 최소화하기 위해 많은 사람들이 자기 강의 얇고 절연 층 (라미네이션)을 사용하여 전기자 코어를 설계합니다.이 라미네이션은 층 사이의 전기 저항을 증가시켜 와전류가 흐르기가 더 어려워지고 에너지 손실을 줄입니다.더 얇은 라미네이션은 와전류를보다 효과적으로 제한하지만 비용이 많이 들고 어려울 수 있기 때문에 이러한 층에 적합한 두께를 선택하는 것이 중요합니다.고해상도 재료로 각 라미네이션을 코팅하면 와전류를 차단하는 데 도움이됩니다.실리콘 스틸과 같은 전기 저항력이 높은 자기 재료를 사용하면 중화력을 유지하면서 와전류를 감소시킵니다.핵심 설계를 최적화하고 최상의 재료를 선택함으로써 와상 전류 손실을 낮추어 효율성과 성능을 향상시킬 수 있습니다.

히스테리시스 손실

히스테리시스 손실은 전기자 코어가 자기장이 방향을 변경함에 따라 반복적으로 자화되고 탈 자화되기 때문에 발생합니다.자기장이 전환 될 때마다 핵심 재료는 열로 방출되는 UP 에너지를 사용하여 변화에 저항합니다.이러한 일정한 자화 사이클 및 자화주기는 에너지 손실로 이어져 기계의 전반적인 효율을 감소시킵니다.히스테리시스 손실의 양은 코어 재료의 자기 특성과 자기장이 방향을 얼마나 자주 바꾸는 지에 따라 다릅니다.재료가 자화의 변화를 강력하게 저항하면 더 많은 에너지가 열로 낭비됩니다.마찬가지로, 자기장의 빠른 변화 (높은 주파수)는 히스테리시스 손실을 증가시킵니다.

히스테리시스 손실을 최소화하기 위해 다른 사람들은 실리콘 스틸과 같이 강압이 낮은 재료를 사용하여 자기 정렬을 변경하기 위해 에너지가 적습니다.이 재료는 최소한의 에너지 손실로 자기 상태를 쉽게 전환합니다.고용성 재료는 또한 자기 플럭스가 더 쉽게 통과하여 자화주기에 필요한 에너지를 감소시키기 때문에 효과적입니다.AC 기계의 경우, 곡물 지향 실리콘 스틸은 자기 도메인이보다 효율적으로 정렬되어 빠른 필드 변화 동안 에너지 손실을 낮추기 때문에 유용합니다.균일 한 자기장 분포로 코어를 설계하면 국소 손실을 방지 할 수 있습니다.올바른 재료를 선택하고 코어 설계를 최적화함으로써 히스테리시스 손실을 줄여 전기 기계의 효율성과 성능을 향상시킬 수 있습니다.

전기자 설계 고려 사항

전기자의 설계는 모터 및 발전기와 같은 전기 기계가 얼마나 잘 작동하는지에 매우 중요합니다.좋은 전기자 설계는 기계가 에너지를 효율적으로 변화시키고, 높은 전력을 생산하며, 에너지 손실을 줄이는 데 도움이됩니다.이것은 기계가 더 잘 작동하고, 전기를 적게 사용하며, 더 오래 지속된다는 것을 의미합니다.전기자를 가능한 한 효율적으로 만들려면 몇 가지 설계 요소를 고려해야합니다.여기에는 전기자의 크기와 모양, 사용 된 재료 유형 및 권선이 배열되는 방식이 포함됩니다.이러한 각 세부 사항을 신중하게 선택하고 최적화함으로써, 전기자는 특정 성능 요구를 충족시키기 위해 기계가 원활하고 효율적으로 실행되도록 할 수 있습니다.

슬롯 수

전기자 코어의 슬롯 수는 자기 플럭스가 어떻게 움직이는 지, 전류가 얼마나 효율적으로 흐르는 지, 와인딩이 얼마나 안정적인지에 중요한 역할을합니다.슬롯은 코일을 제자리에 고정하고지지를 제공하여 구불 구불 한 상태를 유지하고 제대로 단열 할 수 있도록합니다.올바른 수의 슬롯을 선택하는 것은 기계가 잘 작동하기에 좋습니다.이상적인 슬롯 카운트는 몇 가지 요인에 따라 다릅니다.첫째, 와인딩 유형은 다른 권선 설계가 가장 잘 수행하기 위해 특정 슬롯 배열이 필요하기 때문에 중요합니다.둘째, 기계의 극의 수는 자기 플럭스의 균형을 유지하기 위해 슬롯 수와 일치해야합니다.마지막으로, 전력 및 크기 요구 사항은 더 큰 기계에 유용합니다. 일반적으로 더 높은 전력 및 전압을 관리하려면 더 많은 슬롯이 필요합니다.이러한 요소를 고려하면 성능을 향상시키고 안정성을 유지하며 전력 요구를 충족시키는 최고의 슬롯 카운트를 찾을 수 있습니다.이 신중한 균형은 기계가 효율적이고 안정적으로 실행하는 데 도움이됩니다.

그림 8. 전기자 코어 슬롯 및 와인딩 배치의 단면도

더 많은 슬롯의 장점

개선 된 자기 플럭스 분포 : 전기자 코어에 더 많은 슬롯이있을 때, 자기 플럭스는 더 균등하고 정확하게 분포 될 수있어 리액턴스를 줄이고 원치 않는 진동 또는 노이즈를 유발할 수있는 고조파 간섭을 최소화합니다.결과적으로, 이로 인해 토크 출력이 부드럽고 기계의 더 안정적인 작동으로 이어져 전반적인 성능과 안정성이 향상됩니다.

향상된 전류 흐름 효율 : 더 많은 수의 슬롯에 전류를 확산시킴으로써 전기 저항과 와상 손실이 감소하여 에너지가 열로 낭비되는 것을 의미합니다. 궁극적으로 기계의 전체 효율을 높이고보다 효과적으로 작동 할 수 있습니다.다양한 하중 조건에서.

더 많은 슬롯의 단점

복잡성과 비용 증가 : 더 많은 슬롯을 추가하면 성능이 향상 될 수 있지만, 더 정확한 가공 및 어셈블리가 필요하기 때문에 제조 공정이 훨씬 더 복잡해 지므로 고급 장비, 추가 재료 및 더 오래 생산 비용이 증가합니다.생산 시간.

무게 및 공간 제약 조건 : 더 많은 수의 슬롯을 통합하면 필연적으로 전기자 코어의 전체 무게를 증가시키고 단열 및 냉각 시스템에 가용 공간을 줄이며 열 관리에 어려움을 겪고 과열을 방지하고 보장하기 위해보다 고급 냉각 솔루션이 필요할 수 있습니다.안전한 운영.

누설 플럭스 및 전기자 반응 : 더 많은 슬롯이 자기 플럭스 분포를 향상시킬 수 있지만, 누설 플럭스의 증가를 초래하고 전기자 반응 효과를 증폭시킬 수 있으며, 이는 자기장을 방해하고 효율을 감소시켜 기계의 안정성과 성능에 영향을 줄 수 있습니다.특히 무거운 부하 조건에서.

슬롯 모양

전기자 슬롯의 모양은 자기 플럭스가 움직이는 방식, 누출 플럭스가 얼마나 많은지, 기계가 얼마나 효율적으로 작동하는지에 중요한 역할을합니다.슬롯은 코일이 배치되는 곳이며, 그 모양은 기계의 자기장과 냉각에 영향을 미칩니다.슬롯 모양의 두 가지 주요 유형이 있습니다. 열린 슬롯 및 닫힌 슬롯, 각각 고유 한 장점과 단점이 있습니다.

오픈 슬롯은 정확한 가공이 덜 필요한 더 간단한 설계를 가지고 있기 때문에 제조하기가 더 쉽습니다.또한 개방형 모양이 코일 주위의 공기 흐름을 향상시켜 열을보다 효과적으로 제거하기 때문에 더 나은 냉각을 허용합니다.이로 인해 오픈 슬롯은 높은 전류에서 작동하고 과열을 방지하기 위해 효율적인 냉각이 필요한 기계에 적합한 선택이됩니다.그러나, 개방형 슬롯은 자기 꺼려를 증가시켜 자기 플럭스가 코어를 통과하기가 더 어려워집니다.이로 인해 누출 플럭스가 높아져 일부 자기 에너지가 낭비되므로 기계의 전반적인 효율을 줄일 수 있습니다.

반면에 닫힌 슬롯은 자기장을보다 효과적으로 함유하도록 설계되어 자기 꺼리는 것을 줄이고 누출 플럭스를 최소화합니다.이로 인해 더 많은 자기 에너지가 효과적으로 사용되기 때문에 더 나은 효율과 전력 출력이 향상됩니다.그러나 폐쇄 슬롯은 복잡한 모양으로 인해 제조가 더 어렵 기 때문에 정확한 가공과 생산 비용이 더 필요합니다.닫힌 슬롯은 공기 흐름이 더 제한되어 있기 때문에 냉각을 줄이고, 이는 열 소산과 같은 고전류 응용 분야에서 단점이 될 수 있습니다.이러한 과제에도 불구하고, 냉각 또는 제조 비용보다 효율성과 전력 출력이 더 중요한 고성능 애플리케이션을 위해 폐쇄 슬롯이 종종 선택됩니다.

개방형 슬롯과 폐쇄 슬롯 중에서 선택하는 것은 몇 가지 요소에 따라 다릅니다.효율성 요구 사항은 주요 고려 사항이며, 전기 자동차 및 정밀 산업 기계와 같은 고효율이 필요한 응용 분야에서는 누출 플럭스를 줄이고 전력 출력을 향상시키기 때문에 폐쇄 슬롯이 선택됩니다.오픈 슬롯은 생산하기 쉽고 저렴하므로 비용에 민감한 디자인에 적합한 선택이됩니다.냉각 요구는 또 다른 요인이며, 많은 열을 생성하는 고전류 기계와 같이 더 나은 냉각이 필요할 때 개방 슬롯이 선호됩니다.기계의 작동 요구 사항 및 성능 목표를 분석하여 슬롯 모양을 신중하게 선택해야합니다.그들은 고효율, 효과적인 냉각 및 관리 가능한 제조 복잡성의 필요성의 균형을 유지해야합니다.여기에는 종종 컴퓨터 시뮬레이션을 사용하여 다양한 슬롯 형태가 다양한 작동 조건에서 성능과 효율에 어떤 영향을 미치는지 예측하는 것이 포함됩니다.

와인딩 유형

기계의 전압, 현재 처리, 전력 출력 및 효율에 직접적인 영향을 미치기 때문에 전기자에 대한 올바른 권선 유형을 선택해야합니다.와인딩 구성은 전기 에너지가 어떻게 기계적 전력으로 변환되고 그 반대를 결정합니다.전기 기계에 사용되는 두 가지 주요 유형의 권선이 있습니다. 랩 와인딩 및 파도 와인딩각각 특정 응용 프로그램 및 성능 요구 사항을 위해 설계되었습니다.

랩 와인딩은 전류 흐름에 대한 여러 평행 경로를 제공하도록 설계되어 고전류가 적은 저전압 응용 분야에 적합합니다.이 유형의 권선은 일반적으로 산업 장비 및 트랙션 시스템과 같은 중형 모터에서 일반적으로 사용되며, 저속에서 높은 토크가 필요합니다.코일은 병렬로 연결되므로 랩 와인딩은 과열없이 큰 전류를 처리 할 수있어 기계의 내구성과 성능이 무거운 하중에서 향상됩니다.그러나이 구성은 낮은 전압을 생성하여 장거리 전력 전송 또는 고전압 응용 분야에 적합하지 않습니다.

반면에 파도 와인딩은 코일을 직렬로 연결하여 전압을 증가시키면서 각 코일을 통해 흐르는 전류를 줄입니다.이로 인해 파도 와인딩은 장거리에서 전기를 보내는 데 필요한 발전기 및 전력 전송 시스템과 같은 고전압 저전류 응용 분야에 이상적입니다.Wave Winding은 또한 더 나은 정류를 제공합니다. 즉, 시리즈 연결은 전류의보다 균일 한 분포를 보장하기 때문에 브러시에서 더 부드러운 전류 스위칭을 의미합니다.이렇게하면 브러시의 스파크 위험이 줄어들고 기계의 효율성과 수명이 높아집니다.그러나 파도 와인딩은 랩 와인딩에 비해 설계 및 제조에 더 복잡하여 생산 비용을 증가시킬 수 있습니다.

와인딩 유형을 선택할 때 몇 가지 주요 사항에 대해 생각하고 싶을 것입니다.저속에서 높은 토크가 필요한 경우 랩 와인딩은 높은 전류를 잘 처리하기 때문에 좋은 선택입니다.반면, 고속과 고전압을 찾고 있다면 시리즈 설정이 잘 작동하기 때문에 파도 와인딩이 더 좋습니다.또한 더 부드러운 정류를 제공하므로 브러시의 스파크가 적고 마모가 줄어 듭니다.파인딩은 특히 고전압 상황에서 고조파 왜곡을 줄이고 효율성을 높이는 데 도움이됩니다.최상의 옵션을 파악하기 위해 모델링 및 시뮬레이션 도구를 사용하여 각 권선 유형이 전력 출력, 효율성, 정류 및 고조파 왜곡에 어떤 영향을 미치는지 확인할 수 있습니다.이러한 모든 요소를 ​​평가하면 필요한 요구에 가장 적합한 권선 설정을 선택하여 기계가 원활하고 효율적이며 비용 효율적으로 실행되도록 할 수 있습니다.

지휘자 크기

전기자 권선에 사용되는 도체의 크기는 전류 밀도, 구리 손실 및 열 발생에 직접적인 영향을 미치기 때문에 또 다른 요인입니다.더 큰 도체는 전기 저항이 낮으므로 구리 손실을 줄이고 열이 줄어 듭니다.따라서 효율성과 내구성이 중요한 고전류 응용 분야에 이상적입니다.그러나 더 큰 도체를 사용하면 전기자의 전반적인 중량이 증가하고 더 많은 공간을 차지하며, 이는 소형 ​​설계 또는 체중에 민감한 응용 분야에서 문제가 될 수 있습니다.

반면에, 작은 도체는 더 가볍고 공간을 덜 차지하므로 무게가 큰 전기 자동차와 같은 소형 설계에 적합합니다.그러나, 더 작은 도체는 저항이 높아서 구리 손실이 더 커지고 제대로 냉각되지 않으면 와인딩이 과열되게 할 수 있습니다.그렇기 때문에 응용 프로그램의 요구 사항에 따라 도체 크기의 신중하게 균형을 맞추어야합니다.예를 들어, 전류 운반 용량은 주요 고려 사항이며, 고전류 응용 분야에는 더 큰 도체가 필요하며, 더 작은 도체는 무게와 공간이 제한되는 설계에서 잘 작동합니다.더 큰 도체가 열이 적어 냉각 시스템에 대한 수요가 줄어들면서 냉각 요구 사항도 역할을합니다.

에어 갭 치수

전기자와 고정자 사이의 공기 갭은 자기 플럭스 밀도, 전력 출력 및 작동 효율에 영향을 미치는 또 다른 요인입니다.더 작은 공기 갭은 자기 플럭스 밀도를 증가시켜 자기장이 더 강하고 집중되어 있기 때문에 자기 커플 링 및 전반적인 효율을 향상시킵니다.이로 인해 전력 출력과 성능이 향상됩니다.그러나, 더 작은 공기 갭은 또한 전기자 반응 및 누출 플럭스를 증가시켜 특히 무거운 하중 조건에서 불안정성과 과열을 유발할 수 있습니다.이러한 잠재적 인 문제를 피하기 위해 작은 공기 갭을 설계 할 때는 신중해야합니다.

대조적으로, 더 큰 공기 갭은 자기 플럭스 밀도를 감소시켜 전력 출력을 감소 시키지만 누설 플럭스 및 전기자 반응을 최소화한다.이로 인해 기계는 더 안정적이고 신뢰할 수 있지만 효율성을 희생합니다.더 큰 공기 갭은 종종 안정성과 원활한 작동이 최대 전력 출력보다 더 중요한 응용 분야에서 사용됩니다.에어 갭 치수를 조정하면 효율, 전력 출력 및 작동 안정성 사이의 균형을 제어 할 수 있습니다.

전기자 테스트 절차

전기자의 정기적 인 테스트는 성능을 유지하고 전기 모터의 수명을 연장하는 데 좋습니다.오픈 회로, 단락 또는 물리적 손상과 같은 결함은 비 효율성, 과열 또는 완전한 모터 고장으로 이어질 수 있습니다.철저한 테스트를 수행함으로써 잠재적 인 문제를 조기에 식별 할 수있어 적시 수리를 할 수 있고 비용이 많이 드는 고장을 방지 할 수 있습니다.이 섹션에서는 효율성에 영향을 줄 수있는 일반적인 결함에 중점을 둔 무기의 구조적 및 기능적 무결성을 평가하기위한 효과적인 방법을 다룹니다.

1 단계 : 테스트 준비

테스트를 시작하기 전에 모터에서 전기자를 분리하십시오.이는 판독 값의 정확도에 영향을 줄 수있는 다른 구성 요소의 간섭을 방지합니다.먼지 나 수분이 잘못된 측정으로 이어질 수 있으므로 전기자가 깨끗하고 건조한 지 확인하는 것도 중요합니다.저항 점검을위한 저항계를 포함하여 필요한 모든 도구를 수집하고 필요에 따라 기타 진단 장비를 수집하십시오.

작업 영역에서 안전을 확인하여 깨끗하고 조명이 좋지 않은지 확인하십시오.안전하고 체계적인 작업 공간을 사용하면 사고의 위험이 줄어들고 테스트 프로세스가보다 효율적입니다.모든 테스트 장비가 작업 조건이 양호하고 정확한 결과를 올바르게 보정해야합니다.적절한 준비는 안정적인 테스트와 정확한 진단을 보장하는 데 도움이됩니다.

2 단계 : 개방형 및 단락 된 권선을 확인하십시오

저항계를 사용하여 전기자 권선을 가로 지르는 저항을 측정하십시오.이렇게하려면 하나의 프로브를 통근자 막대에, 다른 하나는 바로 반대쪽의 막대에 약 180도 간격으로 놓습니다.이것은 완전한 코일 와인딩의 저항을 확인합니다.권선이 양호한 상태 인 경우 저항 판독 값은 모든 코일에서 일관성이 있어야합니다.

저항이 너무 낮 으면 단락이 손상되거나 겹치는 권선으로 인한 단락을 나타냅니다.저항이 너무 높거나 무한대를 나타내는 경우, 전선이 부러 지거나 느슨한 연결로 인해 개방 회로가 나타납니다.그러한 경우, 단열재에 손상을 입히고 모든 연결을 점검하십시오.필요에 따라 결함이있는 섹션을 수리 또는 교체하십시오.

3 단계 : 인접한 통근자 막대를 테스트하십시오

보다 자세한 점검을 위해 인접한 통근자 막대 사이의 저항을 측정하십시오.한 막대에서 시작하여 전기자 주위를 순차적으로 움직입니다.이 방법은 각 코일을 개별적으로 테스트하고 특정 결함을 정확히 찾아냅니다.일관된 저항 판독 값은 와인딩 세그먼트가 올바르게 작동하고 있음을 나타냅니다.저항이 두 막대 사이에서 너무 낮 으면 절연 실패로 인한 단락이 나타납니다.높은 저항은 손상되거나 부식 된 연결로 인해 부분적으로 개방 회로를 의미 할 수 있습니다.두 경우 모두 영향을받는 영역을 면밀히 검사하십시오.손상된 단열재를 교체하거나 필요한 경우 결함이있는 코일을 되 감습니다.연결이 느슨하거나 부식 된 경우 청소하고 자극하십시오.

4 단계 : 정류자 절연을 평가하십시오

통근자 막대의 단열재를 확인하려면 저항계를 사용하여 각 막대와 전기자 코어 사이의 저항을 측정하십시오.높은 저항 또는 연속성 없음은 좋은 절연을 나타내며 저항이 낮은 단락을 시사합니다.이것은 정류자 표면의 절연 또는 전도성 파편으로 인해 발생할 수 있습니다.단락이 감지되면 통근자를 철저히 청소하여 잔해물을 제거하십시오.청소가 문제를 해결하지 않으면 단열재에 손상을 입히는 것을 검사하십시오.영향을받는 막대를 다시 계산하거나 통근자가 착용되거나 고르지 않은 경우 정류기를 다시 표면하십시오.안정적인 모터 작동에 적절한 단열재를 보장하는 것이 좋습니다.

5 단계 : 결과를 문서화하고 수리를 수행합니다

모든 저항 판독 값을 기록하고 불규칙성을 기록하십시오.정확한 기록을 유지하면 문제를 진단하고 대상 수리를 계획하는 데 도움이됩니다.수리 과정에서 쉽게 식별 할 수 있도록 결함이있는 영역을 표시하십시오.적절한 문서는 또한 시간이 지남에 따라 반복되는 문제를 추적하는 데 도움이됩니다.결함이 식별되면 필요한 수리를 수행하십시오.여기에는 손상된 단열재를 대체하거나 코일을 되 감이 또는 느슨한 연결을 다시 해결하는 것이 포함될 수 있습니다.모든 수리가 안전 및 품질 표준을 충족하도록하십시오.수리 후 전기자를 재조정하여 모든 문제가 해결되었음을 확인하십시오.

6 단계 : 예방 유지 보수 구현

정기 테스트는 예방 유지 보수가 필요합니다.초기 마모 징후를 감지하기 위해 주기적 점검을 예약하여 주요 고장을 피할 수 있습니다.이 사전 예방 접근 방식은 모터의 수명을 연장하고 효율성을 유지합니다.또한 예상치 못한 가동 중지 시간과 비용이 많이 드는 수리를 줄입니다.Digital Ohmmeter 및 단열성 저항 테스터와 같은 고급 진단 도구를 사용하면 테스트 정확도가 향상됩니다.예방 유지 보수 루틴을 설정하면 모터가 더 오랜 기간 동안 효율적으로 작동 할 수 있습니다.

전기자 응용 프로그램

군단은 다양한 방식으로 사용할 수 있기 때문에 많은 지역에서 유용합니다.발전소, 자동차, 공장 및 일상적인 전자 제품에서 찾을 수 있습니다.이 섹션은 무기력이 사용되는 여러 가지 방법을 살펴보고 현대 기술이 더 나은 효과를 내고 에너지를 절약하는 데 어떻게 도움이되는지 보여줍니다.이러한 용도에 대해 배우면, 우리는 왜 군대가 구약과 신규 모두에게 중요한지 알 수 있습니다.

수력 발전소

수력 발전소에서, 군단은 흐르는 물의 기계적 에너지를 전기 에너지로 변환하는 터빈에 통합됩니다.터빈을 통해 물이 흐르면 ​​전기자에 연결된 로터를 회전시킵니다.이 회전은 전자기장을 유도하여 전기를 생성합니다.이 시스템은 일반적으로 전세계 댐 및 수력 전기 스테이션에서 일반적으로 사용되므로 신뢰할 수있는 재생 에너지 공급원을 제공합니다.수력 발전에서 무기를 사용하면 화석 연료에 대한 의존성을 줄이고 탄소 배출량을 최소화함으로써 지속 가능한 에너지 생산에 기여합니다.그들은 효율적인 에너지 변환을 가능하게하여 발전을 위해 물의 잠재적 에너지가 극대화되도록합니다.

풍력 터빈

풍력 에너지 시스템에서 무기력은 터빈 블레이드로 회전하여 역할을합니다.바람이 회전함에 따라, 연결된 로터 (전기자 포함)는 자기장 내에서 회전하여 전자기 유도를 통해 전기를 생성합니다.이 과정은 운동 에너지를 바람에서 전력으로 효과적으로 변환합니다.풍력 터빈의 군단은 가변 속도로 작동하도록 설계되어 효율적인 발전을 유지하면서 변화하는 바람 조건에 적응할 수 있습니다.이 기능은 에너지 출력을 최대화하고 그리드 안정성을 보장하는 데 좋습니다.재생 가능한 풍력 에너지를 활용함으로써 풍력 터빈의 군단은 탄소 배출을 줄이고 지속 가능한 에너지 솔루션을 촉진하는 데 기여합니다.

휴대용 생성기

휴대용 발전기는 컴팩트 한 무기에 의존하여 백업 전력 또는 오프 그리드 에너지 요구를위한 전기를 생산합니다.이 발전기는 정전, 비상 사태 또는 실외 활동 중에 중요하며, 원격 위치에서 신뢰할 수있는 전기 공급원을 제공합니다.휴대용 발전기의 군단은 내구성과 효율성을 위해 설계되어 다양한 조건에서 일관된 성능을 보장합니다.내연 기관 또는 기타 전원 공급원의 기계적 에너지를 전기 에너지, 조명, 기기 및 통신 장비와 같은 전원 장치로 변환합니다.이식성과 효율성은 재난 구호, 캠핑 및 기타 오프 그리드 응용 프로그램에 좋습니다.

DC 모터

군단은 산업 기계, 로봇 및 전기 자동차에 널리 사용되는 DC 모터의 중요한 구성 요소입니다.이 모터에서, 전기가 전류가 통과 할 때 전기자가 자기장 내에서 회전하여 토크를 생성하고 움직임을 일으킨다.DC 모터는 높은 시작 토크와 정확한 속도 제어로 유명하므로 가변 속도와 빠른 가속이 필요한 응용 프로그램에 이상적입니다.로봇 공학 및 자동화에서 전기자 중심의 DC 모터는 정확한 움직임과 위치를 가능하게하여 복잡한 작업의 정확성과 효율성을 향상시킵니다.전기 자동차에서는 부드러운 가속 및 재생 제동에 기여하여 에너지 효율을 향상시키고 성능을 향상시킵니다.

전기 자동차 (EVS)

전기 및 하이브리드 차량에서 무기력은 휠을 구동하는 추진 시스템에 좋습니다.이 군대는 저속에서 높은 토크를 생성하며, 이는 빠른 시작 및 정지 및 이동과 같은 도시 운전 조건에 적합합니다.그들은 제동 중에 운동 에너지를 회수하고이를 전기 에너지로 변환하는 기능인 재생 제동을 가능하게합니다.이 회수 된 에너지는 차량의 배터리에 저장되어 운전 범위를 확장하고 전반적인 에너지 효율을 향상시킵니다.EVS에서 무기력의 고급 설계는 고성능, 에너지 소비 감소 및 환경 영향 감소를 보장하여 지속 가능한 운송으로의 전 세계 전환을 지원합니다.

로봇 공학 및 자동화

로봇 공학 및 자동화 시스템에서는 서비스 모터 및 스테퍼 모터에서 무기력을 사용하여 정확한 위치 및 속도 제어를 제공합니다.이 모터는 높은 정확도와 반복성이 필요한 자동 제조 시스템, 로봇 암 및 정밀 기계에 사용됩니다.이러한 응용 분야의 군단은 매끄럽고 정확한 움직임을 가능하게하여 로봇 시스템이 일관성과 효율성으로 복잡한 작업을 수행 할 수 있도록합니다.그들의 신뢰성과 정밀도는 전자 제조, 자동차 조립 및 의료 기기 생산과 같은 산업의 생산성을 향상시킵니다.자동화 혁신을 주도함으로써 무기력은 운영 효율성 증가와 인적 오류를 줄이는 데 기여합니다.

자동차 발전기

자동차 응용 분야에서, 고정 무기물은 엔진이 회전 자기장을 구동함에 따라 AC 전력을 생성하기 위해 발전기에 사용됩니다.기존 발전기와 달리이 설계는 전기 접점을 움직이는 전기 접점을 제거하여 마모 및 유지 보수 요구 사항을 줄입니다.그런 다음 생성 된 AC 전원을 DC로 변환하여 조명, 인포테인먼트 및 엔진 제어 장치를 포함한 차량의 배터리 및 전력 전자 시스템을 충전합니다.자동차 발전기의 군단은 고효율과 내구성을 위해 설계되어 다양한 주행 조건에서 일관된 전원 공급 장치를 보장합니다.이 기술은 차량 안정성을 향상시키고 현대 차량의 고급 전자 기능에 대한 수요 증가를 지원합니다.

동기 생성기

발전소 및 그리드 애플리케이션에서 일반적으로 사용되는 동기 발전기에는 설계의 일부로 고정 무기를 통합합니다.이 발전기는 전자기 유도를 통해 증기, 물 또는 가스로 구동되는 터빈의 기계적 에너지를 전력으로 전력으로 변환합니다.고정식 전기자 설계는 효율성을 향상시키고 기계적 복잡성을 줄여 신뢰할 수 있고 지속적인 발전에 기여합니다.동기 발전기는 일정한 주파수와 전압을 유지하여 그리드 안정성을 보장하고 높은 전력 수요를 충족시키기 때문에 대규모 전력 전송에 사용됩니다.발전소에서의 역할은 전 세계적으로 산업, 상업 및 주거용 에너지 요구를 지원하는 데 가장 좋습니다.

결론

무기력을 탐구하면 세상에 힘을주는 기계의 내부 작업을 보여줍니다.놀이의 기본 힘을 이해하는 것부터 상세한 군단 설계를 검사하는 것에 이르기까지 각 부분은 전기 기계를보다 효율적이고 효과적으로 만드는 데 기여합니다.이 안내서는 기본 사항을 다루는 것뿐만 아니라 더 나은 친환경적인 기계로 이어지는 디자인의 최신 개선 사항과 고려 사항을 설명합니다.
