IRF540N MOSFET에 대한 완전한 가이드

IRF540N MOSFET은 전자 회로에서 일반적으로 사용되는 신뢰할 수 있고 다재다능한 구성 요소입니다.고전류 및 전압을 처리 할 수 ​​있으므로 모터 제어, 전력 변환 및 스위칭과 같은 응용 프로그램에 이상적입니다.이 기사는 기능, 핀 구성, 실제 용도 및 예제 회로를 탐색하여 기능을 더 잘 이해하는 데 도움이됩니다.

목록

IRF540N MOSFET 소개

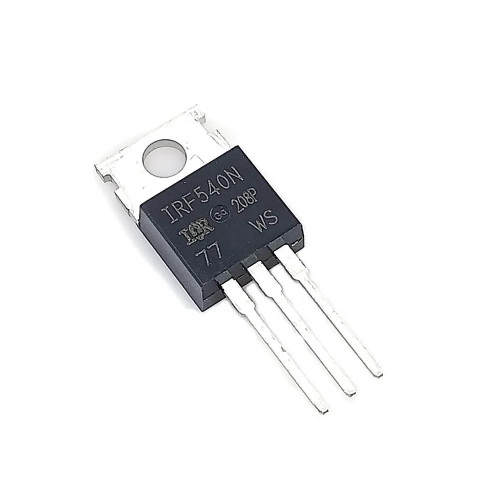

그만큼 IRF540N 국제 정류기가 개발 한 고효율 헥타 파워 MOSFET입니다.고급 처리 기술을 사용하여 매우 낮은 저항성을 달성 할 수있는 능력으로 두드러집니다.이 기능을 사용하면 다양한 응용 분야에서 안정적인 성능을 유지하면서 전류를보다 효율적으로 처리 할 수 ​​있습니다.

To-220 패키지는 상업 및 산업 프로젝트 모두에 인기있는 선택입니다.경제성과 열 저항 감소의 조합은 많은 엔지니어와 애호가들에게 안정적인 솔루션입니다.

이 MOSFET은 다재다능하므로 전환 전압 및 전류가 필요한 응용 분야에서 신뢰할 수있는 성능을 제공합니다.간단한 디자인은 세 가지 주요 터미널, 즉 소스, 배수 및 게이트로 구성됩니다.신호가 게이트 터미널에 적용되면 배수구와 게이트 사이의 연결을 활성화하여 원하는 작동을 가능하게합니다.이 터미널의 올바른 연결은 장치가 의도 한대로 작동하는 데 필수적입니다.그렇지 않으면 예상치 못한 결과로 이어질 수 있습니다.

IRF540N의 단순성과 적응성은 기본 회로 또는 고급 시스템에서 광범위한 전자 용도에 탁월한 선택이됩니다.

IRF540N MOSFET의 핀 구성

IRF540N MOSFET에는 3 개의 핀으로 구성된 핀 구성이 있으며 각각은 별개의 기능을 제공합니다.아래 다이어그램은이 MOSFET IC의 기호 및 핀 구성을 보여줍니다.

핀 구성 :

• 핀 1 (소스) : 소스 터미널을 통해 전류가 흘러 나올 수 있습니다.

• 핀 2 (게이트) : MOSFET의 편견을 조절합니다.

• 핀 3 (배수) : 배수 단자를 통한 전류의 흐름을 용이하게합니다.

IRF540N MOSFET의 주요 기능 및 사양

매개 변수	값
유형	신호 기능이 작은 N 채널 MOSFET
피크 서지/눈사태 전류 저항	완전히 저항력이 있습니다
연속 드레인 전류 (ID)	25 ° C에서 33A
작동 온도	최대 175 ° C
펄스 배수 전류	110A
스위칭 용량	매우 빠릅니다
게이트 임계 값 전압 (VGS)	최소 : 2V, 최대 : 4V
기술	진보되고 정교합니다
패키지	TO-220
게이트에서 소스로 전압 (VGS)	± 20V
호환성	Arduino 보드에 적합합니다
배수에서 소스로 전압 (VDS)	100V
저항	매우 낮습니다
턴온 시간	35ns
턴 오프 시간	35ns

IRF540N MOSFET의 등가

• IRFZ44

• RFP30N06

• IRF3205

• 2N3055

IRF540N MOSFET의 회로도 및 사용

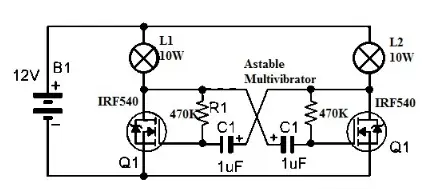

아래 회로도는 IRF540N MOSFET을 사용하여 내장 된 간단한 2 램프 플래이러 회로를 보여줍니다.이 디자인에는 Astable Multivibrator가 포함되어있어 고전력 램프 플래셔 애플리케이션에 적합합니다.

이 회로를 조립하는 데 필요한 구성 요소는 다음과 같습니다.

• 2 개의 470k 저항

• 2 개의 IRF540N MOSFET

• 12V 배터리

• 2 개의 10W 램프

• 2 개의 1UF 커패시터

이 회로는 특히 깜박이는 조명 디스플레이를 생성하기 위해 간단합니다.일반적으로 LED 디스플레이에 사용되지만 더 높은 와트 램프 또는 전구에 적응할 수 있으며 추가 문제를 제기 할 수 있습니다.

이 설정에 전원을 공급하기 위해 12V 배터리가 사용됩니다.하중을지지하기 위해 더 높은 전류 흐름이 필요한 경우 2 개의 IRF540N MOSFET가 회로에 추가됩니다.이 배열로 회로는 최대 10A 또는 100 와트의 램프를 처리 할 수 ​​있습니다.일관된 깜박임의 경우, 저항 및 커패시터는 R1과 C1과 동일한 R1과 동일한 값으로 동일한 값으로 설정되어 두 램프가 동시에 플래시를 보장합니다.

IRF540N MOSFET 사용의 장점

대형 안전한 운영 지역

IRF540N MOSFET은 평면 셀 구조로 제작되어 광범위한 안전한 작동 영역을 제공합니다.즉, 장치에 손상을 입지 않고 높은 전력 수준을 안정적으로 처리 할 수 ​​있으며, 까다로운 조건에서 성능에 대한 확신을 갖게됩니다.

고전류 용량

현재의 195a까지 전류를 운반 할 수있는 IRF540N MOSFET은 다량의 전류를 처리 해야하는 응용 프로그램에 적합합니다.이 기능은 고출력 회로 및 시스템에 신뢰할 수있는 선택입니다.

표준 준수

IRF540N은 Jedec 표준을 충족하여 일관된 품질과 성능을 보장합니다.이로 인해 다양한 산업 및 프로젝트에서 전문적인 사용을위한 신뢰할 수있는 구성 요소가됩니다.

산업 표준 패키지

통계 홀 TO-220 패키지는 널리 인정되는 산업 표준을 따릅니다.이를 통해 기존 설계에 쉽게 통합 할 수 있으며 많은 회로 구성과의 호환성을 보장합니다.

광범위한 가용성

IRF540N은 배포에 최적화되어 다양한 공급 업체를 통해 쉽게 이용할 수 있습니다.접근성은 지연없이 프로젝트에 쉽게 소싱 할 수 있음을 의미합니다.

응용 프로그램 스위칭에 최적화되었습니다

고급 실리콘 기술로 설계된 IRF540N은 100 kHz 미만으로 작동하는 응용 프로그램을 스위칭하는 데 매우 잘 작동합니다.이것은 빠르고 효율적인 스위칭 성능이 필요한 회로에 훌륭한 선택입니다.

IRF540N MOSFET의 실제 응용

고전류 하중을 구동합니다

IRF540N MOSFET은 최대 23A까지로드를 구동 할 수 있으므로 고전류가 필요한 장치에 적합합니다.이러한 부하를 처리 할 때의 신뢰성은 일관된 작동을 보장합니다.

마이크로 컨트롤러 및 Arduino와의 통합

이 MOSFET은 종종 논리 수준의 스위칭을 위해 마이크로 컨트롤러 및 Arduino 보드와 짝을 이룹니다.제어 회로와 고출력 장치 간의 원활한 통신을 가능하게합니다.

운동 속도 제어 및 조명 디밍

IRF540N은 모터 속도 제어 및 광 디밍과 같은 응용 프로그램에 이상적입니다.효율적인 스위칭 기능을 사용하면 원활한 조정과 정확한 제어가 가능합니다.

응용 프로그램 전환

논리 수준 장치를 통해 최대 전류를 처리 할 수있는 능력 덕분에 IRF540N은 간단한 회로에서 복잡한 시스템에 이르기까지 다양한 스위칭 응용 프로그램에 적합합니다.

고출력 장치 스위칭

이 MOSFET은 고출력 장치를 효과적으로 전환하도록 설계되었습니다.강력한 구조는 무거운 하중을 관리 할 때 신뢰성을 보장합니다.

LED 플래셔 및 디머

LED 플래시 및 디머스의 회로에 일반적으로 사용되며 조명 응용 분야에서 효율적이고 일관된 작동을 제공합니다.

인버터 및 변환기

IRF540N은 인버터 및 컨버터 회로에서 잘 작동하여 이러한 시스템에서 효율적인 전력 변환 및 꾸준한 성능에 기여합니다.

이 MOSFET IC는 고전류 SMP, 소형 페라이트 또는 철제 코어가있는 인버터 회로, 전력 증폭기, 벅 및 부스트 컨버터 및 로봇 공학을 포함한 고전력 DC 스위칭 응용 프로그램에 적합합니다.

IRF540N MOSFET에 대한 예제 회로 응용 프로그램

모터 제어

모터 제어와 관련하여 IRF540N MOSFET은 훌륭한 선택입니다.모터는 종종 높은 전류를 처리하고 전압 수요를 견딜 수 있으며 빠른 스위칭 속도에서 작동 할 수있는 전원 장치가 필요합니다.이 MOSFET은 이러한 모든 요구 사항을 충족하므로 다양한 응용 분야에서 DC 모터를 제어 할 수 있습니다.견고한 디자인은 까다로운 조건에서도 효율적으로 수행 할 수 있도록합니다.

벅 컨버터

벅 변환기에는 높은 전류를 처리하고 정확한 속도로 전환 할 수있는 구성 요소가 필요합니다.IRF540N MOSFET은이 영역에서 탁월하여 벅 및 컨버터 회로에서 완벽하게 작동 할 수 있습니다.전압 레벨을 관리하든 전력을 강화하든이 MOSFET은 부드럽고 일관된 작동을 보장합니다.

파워 인버터

IRF540N은 고출력 응용 프로그램을 위해 설계된 전력 인버터에 널리 사용됩니다.이 장치의 상당한 전력 요구를 처리하여 에너지 변환 시스템에 신뢰할 수있는 옵션이 될 수 있습니다.높은 전류를 빠르게 전환하고 관리하는 기능은 인버터 회로에서 안정적인 성능을 보장합니다.

제로 방울이있는 태양열 스위치

태양 전지판은 종종 높은 전력 수준을 다루며 IRF540N MOSFET은 이러한 하중을 관리하는 데 완벽하게 적합합니다.탁월한 파워 스위치 기능은 태양 광 컨트롤러 애플리케이션에 적합한 선택입니다.전압 강하를 최소화 함으로써이 MOSFET은 태양 에너지 시스템의 효율성을 향상시켜 전력이 효과적으로 전달되도록합니다.
