2N6488 트랜지스터 : 사양 및 데이터 시트

이 기사는 전력 및 저주파 스위칭 시나리오의 내구성과 최적의 성능으로 유명한 강력하고 다재다능한 NPN 실리콘 에피 택셜베이스 장치 인 2N6488 트랜지스터를 살펴 봅니다.효율성과 신뢰성으로 유명한이 트랜지스터는 수많은 전자 회로에 필수적이며 감사를 얻습니다.그것의 적응성은 혁신적인 전자 설계에서 중요한 구성 요소가되어 기술 발전의 필수 요소로 남아 있습니다.

목록

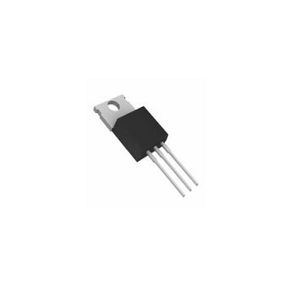

2N6488의 개요

그만큼 2N6488 TO-220 플라스틱 케이스 내에 보유 된 트랜지스터는 전력 선형 및 저주파 설정에서 신뢰할 수있는 사용으로 인식됩니다.이 패키지는 다양한 상황에 적합한 실용성과 효율성을 병합하는 업계에서 선호됩니다.이 설계는 효율적인 열 소산을 지원하여 트랜지스터의 내구성과 기능에 영향을 미칩니다.2N6488은 강력한 빌드 및 열 기능으로 인해 전력 선형 응용 프로그램에서 번성합니다.회로의 안정성을 위해 일관된 전류 및 전압 관리를 보장합니다.이 신뢰성은 오디오 증폭기와 조절 된 전원 공급 장치에서 빛을 발합니다. 여기서 성능을 잃지 않고 다양한 하중을 처리해야합니다.

저주파 작업에서 2N6488은 인상적인 적응성과 성능을 보여줍니다.최소한 왜곡으로 신호를 처리 할 수있는 능력은 강도를 강조합니다.2N6488과 함께 일할 때 열 출력 관리는 중심입니다.효과적인 방열판과 열 화합물을 사용하면 열 전달을 최적화하는 데 도움이됩니다.기능을 손상시키고 구성 요소의 수명을 줄일 수있는 과열을 방지해야합니다.현장에서 떠오르는 전망은 혁신적인 용도를 위해 2N6488과 같은 전통적인 구성 요소를 조정하는 것입니다.기술이 발전함에 따라이를 하이브리드에 통합하는 에너지 효율적인 시스템이 유행하고 있습니다.이 방법은 지속 가능성과 에너지 효율에 대한 현대적인 요구를 해결하면서 2N6488의 확립 된 신뢰성을 활용합니다.

2N6488 등가

• 2N60

• 2N600

• 2N6000

• 2N6001

• 2N6002

• 2N6491

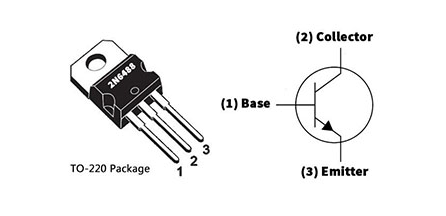

2N6488 핀 구성

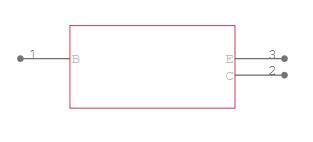

2N6488 기호, 발자국 및 CAD 모델

2N6488의 특징

신호 정밀도 향상

2N6488 트랜지스터는 인상적인 대역폭과 함께 주목할만한 DC 전류 이득을 자랑합니다.이러한 특성은 고 충실도 오디오 증폭 및 원활한 스위칭 작업을 요구하는 시나리오의 효과를 높입니다.많은 사람들이 종종 이러한 속성을 활용하여 복잡한 시스템에서 신호 왜곡을 최소화하여 명확성과 정밀도를 보장합니다.

효율적인 열 설계

간소화 된 TO-220 패키지로 둘러싸인 2N6488은 열 효율성과 간단한 설치를 촉진합니다.그것의 구조는 고전력 응용 분야에서 과열을 피하기 위해 열 소산을 적절하게 용이하게한다.많은 사람들은이 패키지가 열과 컴팩트 한 형태를 적절하게 처리하기 위해 선호합니다.

지속 가능성에 대한 헌신

2N6488은 ROHS 표준을 준수하며 유해 물질을 최소화함으로써 환경 복지를 고려한 설계를 강조합니다.현대 제품 혁신의 중요성이 높아짐에 따라이 조정은 세계 생태 목표를 보완합니다.

전압 관리의 탄력성

2N6488은 80V의 수집기-이미 터 분해 전압을 제공하는 고전압 설정에서 탄력적입니다.이 특성은 압력에 따른 신뢰할 수있는 성능이 필수적 일 때 감사를 얻습니다.산업은 종종 상당한 전압 변화를 견딜 수있는 용량을 위해 이러한 구성 요소를 선택합니다.

2N6488 트랜지스터의 응용

오디오 시스템의 전력 증폭

2N6488 트랜지스터는 전력 증폭에서 역할을하는 오디오 시스템에서 두드러집니다.전류 및 전압 레벨을 효율적으로 관리하여 스피커 및 오디오 구성 요소를 구동하면서 놀라운 성능을 제공합니다.이를 통해 명확하고 왜곡이없는 사운드 출력을 보장합니다.오디오는 종종 클래스 AB 앰프 회로를 제작하기 위해 2N6488과 같은 트랜지스터를 선호합니다.그들은 일관된 열 안정성을 제공하고 열을 효율적으로 소산하여 오디오 품질을 향상시키는 능력을 높이 평가합니다.

저주파 스위칭 작업

저주파 전환 작업에서 견고성을 보여 주면서 2N6488의 다양성이 분명해집니다.모터 드라이버 및 기타 전자 기계 시스템과 같은 정확한 제어가 필요한 회로에 종종 사용됩니다.2N6488과 같은 트랜지스터를 선택하는 많은 사람들은 장기 신뢰성이 주요 고려 사항 인 환경에서 꾸준한 성능을 달성 할 수 있습니다.

2N6488 사양

유형	매개 변수
수명주기 상태	쓸모없는 (마지막 업데이트 : 3 일 전)
패키지 / 케이스	TO-220AB
공급 업체 장치 패키지	TO-220AB
Current-Collector (IC) (Max)	15a
작동 온도	-65 ° C ~ 150 ° C TJ
게시	2007
수분 감도 수준 (MSL)	1 (무제한)
최소 작동 온도	-65 ° C
최대 전력 소산	1.8W
기본 부품 번호	2N6488
요소 구성	하나의
대역폭 제품을 얻습니다	5MHz
수집기 이미 터 전압 (VCEO)	3.5V
DC 전류 게인 (HFE) (Min) @ IC, VCE	20 @ 5A 4V
vce 포화 (max) @ ib, ic	3.5V @ 5a, 15a
주파수 - 전환	5MHz
이미 터베이스 전압 (VEBO)	5V
무료로 리드	리드를 포함합니다
장착 유형	구멍을 통해
핀 수	3
수집기-이미 터 고장 전압	80V
HFE/분	20
포장	튜브
부품 상태	쓸모없는
최대 작동 온도	150 ° C
전압 - 정격 DC	80V
현재 등급	15a
극성	NPN
전원 - 최대	1.8W
트랜지스터 유형	NPN
최대 수집기 전류	15a
현재 - 수집기 컷오프 (최대)	1MA
전압 - 수집기 이미 터 고장 (최대)	80V
수집기 기본 전압 (VCBO)	90V
ROHS 상태	비 로HS 준수

2N6488 대안

부분 숫자	제조업체	패키지	극성	수집가 이미 터 고장 전압	전압 - 수집기 이미 터 고장 (최대)	최대 수집기 전류	주파수 전환	수집기 이미 터 포화 전압	Hfe Min
2N6488	반도체에서	TO-220-3	NPN	80 v	80V	15 a	5MHz	3.5 v	20
BD243B	반도체에서	TO-220-3	NPN	80 v	80V	3 a	3MHz	1.2 v	25
TIP31B	반도체에서	TO-220-3	NPN	80 v	80V	6 a	-	1.5 v	15
BDW42	반도체에서	TO-220-3	NPN	100 v	-	15 a	4MHz	-	-

2N6488 포장

2N6488 제조업체 정보

반도체는 혁신적이고 에너지 사용을 염두에두고 전자 제품의 주요 위치를 조각하는 솔루션을 제공합니다.전 세계의 광범위한 범위는 자동차, 산업 및 소비자 전자 제품을 포함한 다양한 응용 프로그램을 지원합니다.이러한 광범위한 영향으로 인해 회사는 기술 진보의 지배권을 유지합니다.앞서 살펴보면 반도체에 대한 방법을 숙고하는 방법은 지속 가능성과 지속적인 혁신의 균형을 유지하는 것이 흥미 롭습니다.빠른 기술 성장과 환경 관리의 상호 작용은 장애물과 새로운 경로를 모두 제기합니다.미래의 산업 동향에 대한 예측 및 적응에있어 회사의 능력은 장기적인 성공을 형성 할 것입니다.

데이터 시트 PDF

2N6488 데이터 시트 :

2N6487,88, 90,91.pdf

Onsemi Reach.pdf

onsemi rohs.pdf

다중 장치 19/6 월/2009.pdf

BD243B 데이터 시트 :

to220b03 pkg drawing.pdf

BD243/A/B/C.PDF

TIP31B 데이터 시트 :

to220b03 pkg drawing.pdf

tip31 (a, b, c), tip32 (a, b, c) .pdf

TIP31/A/B/C.PDF
