프로젝트를 위해 LFX125EB-03FN256I를 선택하는 이유는 무엇입니까?

올바른 FPGA를 선택하면 디자인이 더 빠르고 유연하며 작업하기가 더 쉬워 질 수 있습니다.격자 반도체의 LFX125EB-03FN256I는 전력 사용을 낮게 유지하면서 고속 성능을 위해 구축되었습니다.즉시 시작, 내장 메모리 및 재 프로그래밍 기능을 제공하여 즉시 쉽게 업데이트 할 수 있습니다.다양한 전압 레벨, 고급 I/O 옵션 및 다양한 논리 자원을 지원하면 다양한 시스템에 부드럽게 적합합니다.산업용 기계, 통신 네트워크 또는 스마트 장치와 함께 일하든이 FPGA는 신뢰할 수있는 성능을 제공합니다.빠른 데이터 처리, 쉬운 설정 및 유연한 논리 제어가 필요한 프로젝트를위한 강력한 선택입니다.또한 Lattice의 디자인 도구 및 원활한 개발을위한 지원 옵션의 혜택을 누릴 수 있습니다.

목록

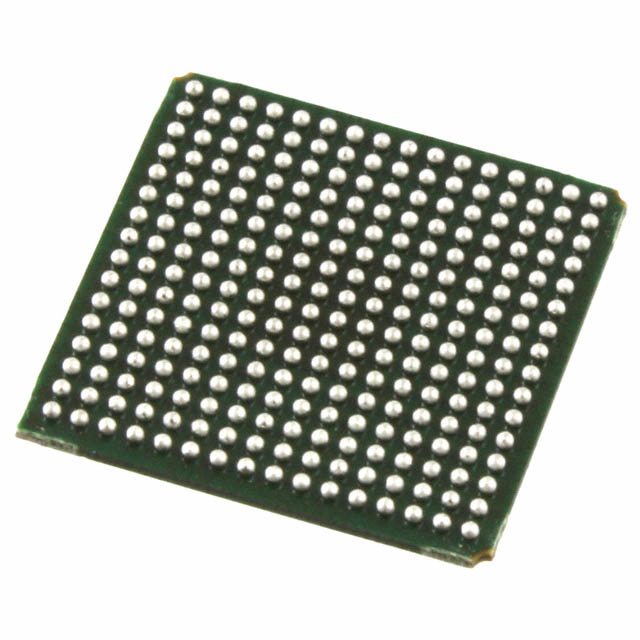

LFX125EB-03FN256I 개요

그만큼 LFX125EB-03FN256I Lattice의 ISPXPGA® 전자 서리의 저전력, 고속 FPGA입니다.SRAM 기반 재 프로그래밍의 유연성을 비 휘발성 E2 CMOS 메모리의 편의성과 결합하여 외부 메모리가 필요없이 빠른 시작을 허용합니다.이 장치는 최대 125 만 개의 시스템 게이트와 256 I/O 핀을 지원하므로 많은 임베디드 설계에 적합합니다.1.8V, 2.5V 또는 3.3V에서 실행되므로 다양한 시스템 설정에 쉽게 적합합니다.내장 된 듀얼 포트 메모리 블록, PLL 및 Flexible I/O 지원을 통해 복잡한 논리 작업을 효율적으로 처리하는 데 도움이됩니다.이 장치는 Isplever ™ 디자인 도구와 함께 작동하며 더 빠른 개발을 위해 IP 코어를 지원합니다.커뮤니케이션 시스템을 구축하든 내장 컨트롤러를 구축하든이 모델은 부드러운 성능과 쉽게 통합됩니다.대량으로 구매하는 경우 오늘 우리에게 특별 가격과 빠른 배송을 위해 연락하십시오.

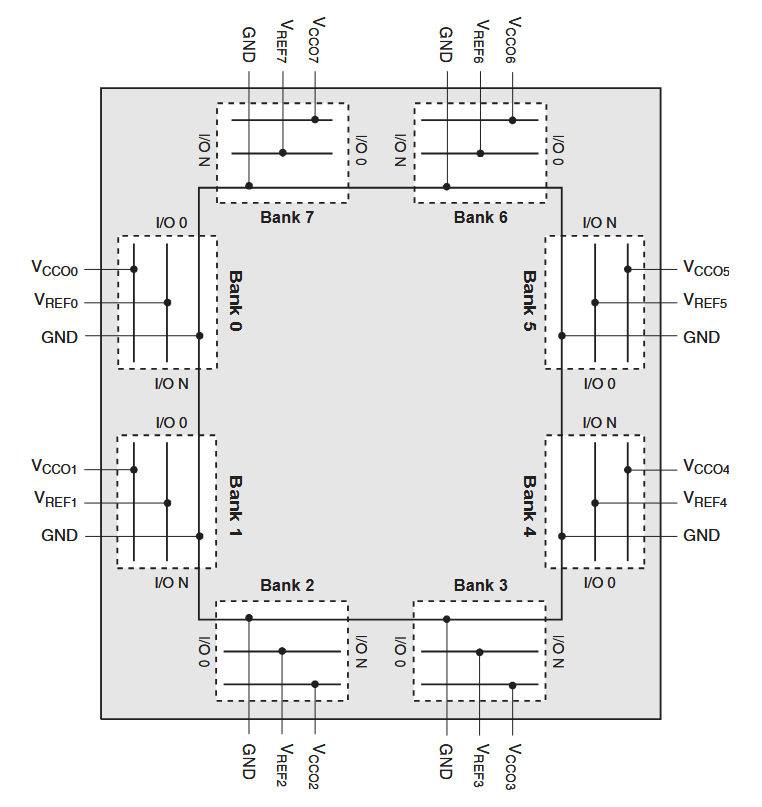

LFX125EB-03FN256I SYSIO BANKS

격자 반도체의 LFX125EB-03FN256I FPGA에는 8 개의 Sysio 뱅크가 포함되어 있으며 각각의 다양한 입력 및 출력 표준을 처리하도록 설계되었습니다.이 은행에는 자체 전력 (VCCO) 및 기준 전압 (VREF) 설정이있어 설계의 다른 부분에 대해 다른 전압 레벨을 설정할 수 있습니다.이 설정은 FPGA를 다른 전압 레벨을 사용할 수있는 다른 장치에 연결하는 데 도움이됩니다.각 은행은 LVTTL 및 LVCMOS와 같은 단일 엔드 유형뿐만 아니라 LVD 및 BLVD와 같은 차등 유형을 포함하여 다양한 I/O 표준을 지원합니다.이러한 유연성을 통해 FPGA를 다양한 시스템에 쉽게 통합 할 수 있습니다.각 은행에 적합한 설정을 선택하면 디자인이 다른 구성 요소와 잘 어울리고 성능 목표를 달성 할 수 있습니다.

LFX125EB-03FN256I의 특징

내장 메모리가있는 인스턴트

E2 CMOS 메모리 덕분에 LFX125EB-03FN256I를 몇 마이크로 초 안으로 전원을 눌 수 있습니다.외부 구성 메모리가 필요하지 않으며 디자인이 복사되지 않도록 도와줍니다.

유연한 재 프로그래밍 옵션

이 장치는 비 휘발성 E2 CMOS 및 SRAM 로직 셀을 모두 지원합니다.표준 IEEE 1532 또는 1149.1 도구를 사용하거나 마이크로 프로세서 인터페이스를 통해 전원을 공급하지 않고 언제든지 재구성 할 수 있습니다.

복잡한 작업을위한 높은 논리 밀도

139k ~ 1.25 백만, 최대 496 개의 I/O 핀 범위의 시스템 게이트가있는이 모델은 까다로운 로직 애플리케이션에 적합합니다.또한 1.8V, 2.5V 및 3.3V의 여러 전압을 지원합니다. 시스템에 쉽게 통합 할 수 있습니다.

다재다능한 프로그래밍 가능 함수 단위

각 PFU에는 LUT 당 4 개의 LUT-4와 2 개의 플립 플롭이 포함되어있어 카운터에서 승수에 이르기까지 모든 것을 구축 할 수 있습니다.이 구조는 깊은 파이프 라인 및 최적화 된 로직 처리를 지원합니다.

내장 된 Sysmem RAM 및 분산 메모리

단일, 듀얼 포트, FIFO 및 시프트 레지스터 요구에 대한 여러 유형의 메모리 블록을 얻을 수 있습니다.모든 PFU에는 메모리가 분산되어있어 데이터 처리가 더 빠르고 유연합니다.

8 개의 PLL이있는 고급 클럭 제어

이 장치에는 10MHz ~ 320MHz 작동을 지원하는 8 개의 Sysclock PLL이 있습니다.미세 250ps 단계 조정으로 클록 신호를 곱하거나 나누거나 이동할 수 있습니다.

Sysio와의 고속 I/O 지원

SSTL, HSTL, PCI, LVD 등과 같은 최신 메모리 및 버스 표준에 대한 지원을받을 수 있습니다.I/O 핀은 또한 5V 허용이며 시스템 요구에 맞게 드라이브 강도를 조정할 수 있습니다.

유연성을위한 두 가지 제품 변형

Syshsi를 사용한 고성능 버전 또는 비용 절감 전자 서리 버전 중에서 선택하십시오.둘 다 동일한 강력한 논리 성능을 제공합니다.

Syshsi와의 고속 직렬 인터페이스

Syshsi가있는 버전을 선택하면 최대 20 개의 채널에서 최대 800mbps의 데이터 속도를 달성 할 수 있습니다.또한 깨끗하고 신뢰할 수있는 직렬 커뮤니케이션을 위해 CDR 및 SERDE를 지원합니다.

LFX125EB-03FN256I 기술 사양

제품 기인하다	속성 값
제조업체	격자 반도체
전압 - 공급	2.3V ~ 3.6V
총 RAM 비트	94,208
공급 업체 장치 패키지	256-FPBGA (17x17)
시리즈	ISPXPGA®
패키지 / 케이스	256-BGA
패키지	쟁반
작동 온도	-40 ° C ~ 105 ° C (TJ)
논리 요소/세포 수	1,936
I/O의 수	160
게이트 수	139,000
장착 유형	표면 마운트
기본 제품 번호	LFX125

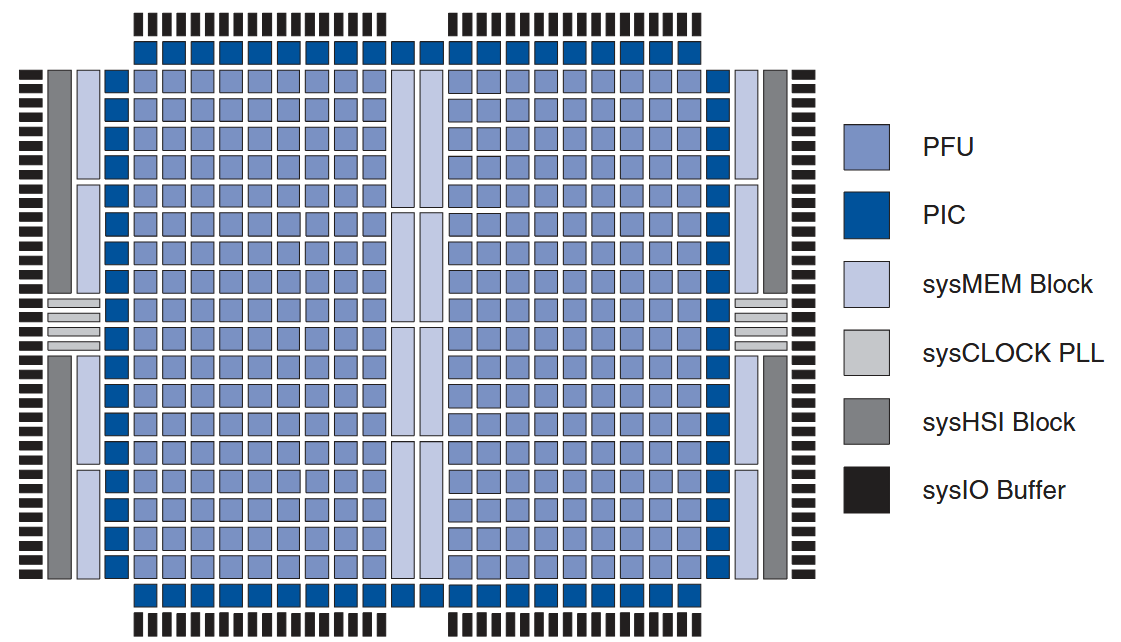

LFX125EB-03FN256I의 블록 다이어그램

LFX125EB-03FN256I FPGA의 블록 다이어그램은 다른 작업을 처리하기 위해 주요 부품이 어떻게 작동하는지 보여줍니다.중앙에는 칩의 뇌와 같은 프로그램 가능 함수 단위 (PFU)가 있으며 로직 작업을 처리합니다.주변에는 칩이 다른 장치와 대화하는 방식을 관리하는 Sysio 블록이 있습니다.SYSMEM 블록은 데이터에 대한 메모리 스토리지를 제공하는 반면 SysClock 블록은 타이밍을 관리하여 모든 것을 동기화합니다.또한 Syshsi 블록은 고속 데이터 전송을 처리합니다.이 설정을 통해 FPGA는 다양한 응용 프로그램에서 유연하고 효율적 일 수 있습니다.

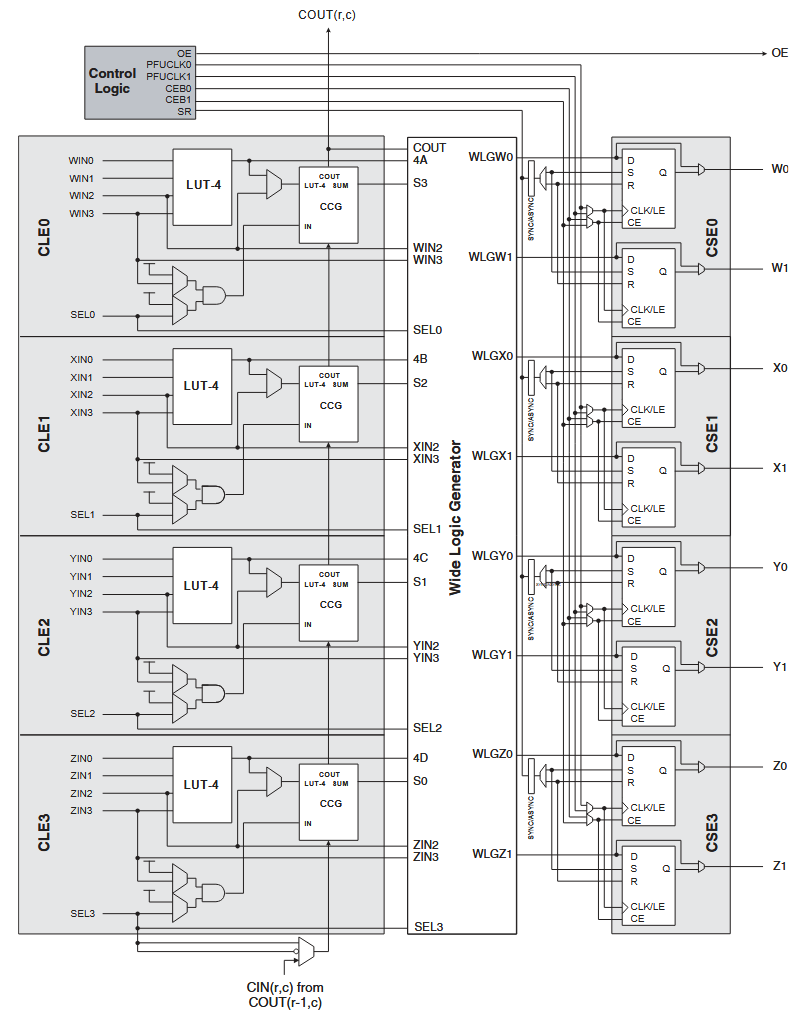

LFX125EB-03FN256I의 프로그래밍 가능한 기능 단위

LFX125EB-03FN256I의 프로그래밍 가능한 기능 유닛 (PFU)은 칩 내부의 논리 작업을 처리하는 주요 부분입니다.각각의 PFU에는 4 개의 구성 가능한 로직 요소 (CLES), 4 개의 구성 가능한 순차 요소 (CSES) 및 WLG (Wide Logic Generator)가 포함됩니다.이 부분은 서로 다른 논리와 타이밍 기능을 만들기 위해 함께 작동합니다.CLES는 조회 테이블을 사용하여 기본 논리 작업을 처리하는 반면 CSE는 타이밍 및 시퀀싱을 처리합니다.WLG를 사용하면 여분의 공간이 필요하지 않고 더 넓거나 더 복잡한 논리를 구축 할 수 있습니다.이 디자인은 PFU를 유연하게 만들고 많은 종류의 디지털 회로를 지원할 수 있습니다.간단한 논리가 필요하거나 고급 기능이 필요하든 PFU는 부드러운 성능으로 처리 할 수 ​​있습니다.

LFX125EB-03FN256I의 응용

산업 자동화 및 제어

LFX125EB-03FN256I를 사용하여 자동 기계 및 시스템을 관리하고 제어 할 수 있습니다.빠른 재구성 및 신뢰할 수있는 성능으로 인해 실시간 처리에 이상적이어서 센서, 모터 및 제어 루프를 지연시키지 않고 처리 할 수 ​​있습니다.

운송 및 인프라

이 FPGA는 교통 통제, 기차 신호 및 차량 진단과 같은 운송 시스템에서 안전하고 빠른 논리 작업을 지원합니다.인스턴트 기능을 사용하면 전원을 찍은 후 즉각적인 준비가 가능하므로 미션 크리티컬 설정에 도움이됩니다.

통신 및 네트워킹

LFX125EB-03FN256I는 라우터, 스위치 및 통신 모듈에 잘 맞습니다.고속 직렬 통신 및 유연한 I/O 표준에 대한 지원을 통해 빠른 데이터 전송을 관리하고 강력한 네트워크 연결을 유지하는 데 도움이됩니다.

항공 우주 및 방어

항공 우주 및 방어 시스템 에서이 장치는 레이더, 내비게이션 및 온보드 제어 장치에 대한 신뢰할 수있는 성능을 제공합니다.비 휘발성 메모리는 고출성 환경에서 보호 기능과 더 빠른 스타트 업을 추가합니다.

의료 및 의료 장비

이 FPGA를 빠른 응답과 안전한 데이터 처리가 필요한 의료 기기에 적용 할 수도 있습니다.안정성 및 빠른 논리 업데이트가 중요한 이미징 시스템, 진단 및 모니터링 도구에 적합합니다.

LFX125EB-03FN256I 장점 및 단점

장점

• 저전력 사용으로 빠른 성능을 제공하며 임베디드 시스템에 적합합니다.

• 언제든지 논리를 재구성하고 사용자 정의 할 수 있습니다

• 에너지 사용을 줄이는 데 도움이되는 전력 절약 기능을 지원합니다.

• 넓은 온도 범위에서 잘 작동하며 힘든 환경에 적합합니다.

단점

• 전자 시리즈 버전에 내장 Syshsi가 없으므로 고속 직렬 지원 제한

• 학습 곡선을 추가 할 수있는 isplever와 같은 디자인 도구가 필요합니다.

• 매우 큰 디자인을위한 새로운 세대 FPGA만큼 밀도가 높거나 기능이 풍부하지 않습니다.

LFX125EB-03FN256I 대안

부분 숫자	제조업체	주요 기능	사용 사례/노트
LFX200EB-04F256I	격자 반도체	114K RAM 비트, 2704 로직으로 더 높은 용량 세포 및 210k 게이트.동일한 전압, 온도 범위 및 BGA 포장 LFX125EB-03FN256I.	보다 복잡한 논리 기능에 적합합니다 임베디드 시스템.더 많은 메모리와 게이트 수를 제공합니다.
LFX125EC-03F256C	격자 반도체	LFX125EB-03FN256I와 유사한 기능 표준 0 ° C ~ 85 ° C 온도 범위 및 벌크 포장.	산업 등급의 상업용 사용에 이상적입니다 온도 범위가 필요하지 않습니다.
LFX125EB-04F256I	격자 반도체	RAM, Logic Cells, LFX125EB-03FN256I와 일치 게이트이지만 약간 다른 내부 속도 등급 또는 개정을 가질 수 있습니다.	베이스에 대한 대안 작은 타이밍 또는 성능 조정이 필요한 프로젝트 모델.

격자 반도체 정보

격자 반도체는 LFX125EB-03FN256I의 회사 및 기타 신뢰할 수있는 프로그래밍 가능한 장치의 회사입니다.통신 및 컴퓨팅에서 산업 및 자동차 사용에 이르기까지 광범위한 시스템에서 제품을 찾을 수 있습니다.그들은 더 똑똑하고 빠르며 효율적인 디자인을 구축하는 데 도움이되는 저전력, 유연한 FPGA를 만드는 데 중점을 둡니다.Lattice는 사용하기 쉬운 도구와 지원을 제공하므로 덜 번거 로움으로 프로젝트를 시작하고 실행할 수 있습니다.소형 또는 임베디드 시스템에서 작업하는 경우 해당 솔루션이 성능과 단순성의 균형을 맞출 수 있습니다.

결론

LFX125EB-03FN256I는 너무 많은 전력을 사용하지 않고 복잡한 작업을 처리하는 데 도움이되는 유연하고 강력한 FPGA입니다.즉각적인 기능과 내장 메모리를 사용하면 시작하기 위해 추가 구성 요소가 필요하지 않습니다.여러 전압 및 I/O 표준을 지원하는 기능은 다양한 시스템에 적합합니다.또한 프로젝트를보다 쉽게 ​​관리 할 수 ​​있도록 유용한 도구 및 메모리 옵션을 얻을 수 있습니다.빠른 데이터, 제어 시스템 또는 스마트 애플리케이션을 다루 든이 FPGA는 꾸준한 성능을 제공합니다.설치하고 신뢰할 수 있으며 까다로운 작업을 쉽게 준비 할 수 있습니다.

데이터 시트 PDF

LFX125EB-03FN256I 데이터 시트 :

LFX125EB-03FN256I.pdf
