파이버 커넥터 유형 : SC 대 LC 대 FC vs MTP vs MPO

광섬유 커넥터는 광섬유 케이블을 연결하여 조명 신호가 명확하게 이동할 수 있도록 도와줍니다.이 가이드에서는이 커넥터가 수행하는 작업, 작동 방식, 다양한 유형, 찾을 수있는 기능, 일반적으로 사용되는 위치, 각각의 장단점, 올바른 모습을 선택하는 방법 및 양호하게 유지하기위한 팁을 간단하게 분석 할 수 있습니다.

목록

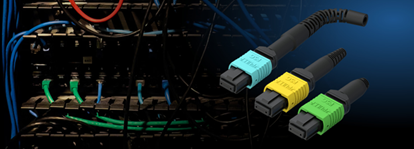

그림 1. 데이터 랙의 광섬유 커넥터

광섬유 커넥터 개요

광섬유 커넥터는 두 개의 파이버 케이블이 서로 연결되도록하는 작은 부품으로 빛 신호가 한쪽 끝에서 다른 쪽 끝으로 이동할 수 있습니다.그들은 큰 문제처럼 보이지 않을 수도 있지만 인터넷, 화상 통화 및 기타 데이터 연결을 빠르고 명확하게 유지하는 데 큰 역할을합니다.각 커넥터 내부에는 섬유 가닥을 오른쪽 위치에 고정하는 작은 슬리브가 있으므로 조명 신호는 차단되거나 흩어져 있지 않고 깨끗하게 통과합니다.

사용되는 위치에 따라 다른 유형을 볼 수 있습니다.일부는 서버 랙과 같은 단단한 지점에 맞게 만들어졌으며 다른 일부는 움직임이나 진동이 있더라도 제자리에 고정되어 있도록 제작되었습니다.그들이 연결하는 방식도 중요합니다.일부는 스냅하고, 다른 일부는 비틀거나 나사로, 이는 설정의 빠른 또는 안전한 느낌에 영향을 줄 수 있습니다.

광섬유 커넥터는 어떻게 작동합니까?

광섬유 커넥터는 두 개의 광섬유 케이블의 유리 코어를 정확하게 정렬하여 작동하므로 조명 신호는 최소한의 손실로 서로 통과 할 수 있습니다.각 커넥터는 세라믹 페룰을 사용하여 섬유를 제자리에 고정하고 중앙에 유지합니다.두 개의 커넥터가 결합되면, 그들의 끝은 빛이 원활하게 이동할 수있을 정도로 가까워집니다.

커넥터는 종종 스프링로드 메커니즘을 사용하여 섬유를 단단히 고정하도록 엔지니어링됩니다.일부 유형은 디자인에 따라 밀거나 비틀거나 나사로 밀어 넣습니다.MTP 또는 MPO와 같은 멀티 섬유 커넥터는 한 번에 여러 섬유를 한 번에 정렬합니다.

광섬유 커넥터의 유형

LC 커넥터

그림 2. LC (Lucent 커넥터)

LC 커넥터는 공간이 부족할 때 이동 옵션입니다.소형 폼 팩터와 푸시 풀 래치를 사용하면 고밀도 랙과 패널에 적합합니다.

그림 3. SC (가입자 커넥터)

SC 커넥터는 섬유 연결을 설정할 때 인생을 더 쉽게 만드는 것 중 하나입니다.정사각형 모양과 간단한 클릭 인 스타일이 있으므로 씨름 할 필요가 없습니다.그냥 꽂아두면 놓습니다.

세인트 커넥터

그림 4. ST (직선 팁 커넥터)

ST 커넥터에는 둥근 본체가 있으며 간단한 트위스트와 연결됩니다.

FC 커넥터

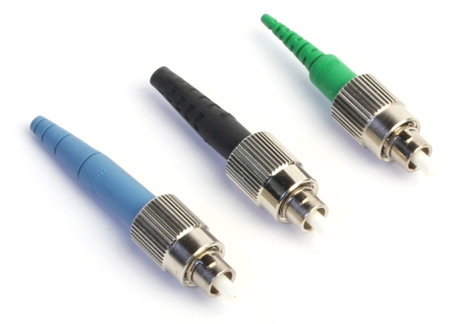

그림 5. FC (Ferrule 커넥터)

FC 커넥터가 제자리에 나사로 들어가서 근처에 많은 움직임이 있더라도 단단히 연결되어 있습니다.

MTP/MPO 커넥터

그림 6. MTP (멀티 섬유 종료 푸시 온)

MTP 및 MPO 커넥터는 많은 데이터를 빠르게 이동 해야하는 작업을 위해 만들어졌습니다.하나의 섬유를 처리하는 대신 단일 직사각형 플러그로 12, 24 또는 더 많은 섬유의 번들을 관리 할 수 ​​있습니다.

커넥터 유형	장점	단점
LC	고밀도 설정을위한 작은 크기 낮은 삽입 손실 현대 시스템에서 일반적입니다	깨지기 쉬운 걸쇠 단단한 공간에서 잡기가 어려울 수 있습니다
SC	쉬운 푸시 풀 연결 비용 효율적입니다 널리 사용됩니다	더 큰 몸은 더 많은 패널 공간을 차지합니다
성	트위스트 로크는 안전한 착용감을 보장합니다 빠른 연결을위한 간단한 디자인	현대 고속 네트워크의 구식 더 높은 삽입 손실
FC	나사산 연결은 진동 방지입니다 정확한 정렬	설치 및 제거하는 것이 느립니다 새로운 빌드에서는 덜 일반적입니다
MPO/MTP	하나의 커넥터에서 여러 섬유를지지합니다 랙 공간을 절약합니다	더 높은 삽입 손실 극성과 성별 관리가 필요합니다
CS/SN/MDC	매우 작습니다 400g 이상으로 설계되었습니다	아직 널리 채택되지 않았습니다 특수 어댑터와 도구가 필요할 수 있습니다

광섬유 커넥터의 기능

광섬유 커넥터 구축 된 광섬유 커넥터는 특히 많은 트래픽을 처리하는 시스템에서 연결이 얼마나 잘 유지되는지에 역할을합니다.다음은 그들에게 우위를주는 것입니다.

페룰 정밀도

모든 커넥터의 핵심에는 일반적으로 세라믹으로 만들어진 페룰이 있으며 섬유질을 제자리에 고정시킵니다.그것의 임무는 모든 것을 줄을지게하는 것입니다.일부 페룰은 SC 또는 FC 커넥터와 같이 크고 처리하기 쉽습니다.LC 커넥터와 같은 다른 사람들은 공간이 제한되어있을 때 작고 훌륭합니다.

낮은 삽입 및 반환 손실

섬유질을 연결하면 약간의 신호가 손실되거나 뒤로 튀어 나올 수 있습니다.좋은 커넥터는 그것을 피하는 데 도움이됩니다.낮은 삽입 손실을 원하므로 연결 중에 신호가 많이 떨어지지 않으며 낮은 리턴 손실이 있음을 의미합니다.UPC 또는 APC 유형과 같은 세련된 커넥터는이 작업에서 더 나은 작업을 수행하므로 모든 것이 빠르고 명확하게 유지되는 데 도움이됩니다.

연마 및 엔드 페이스 유형

그림 7. PC, UPC 및 APC 끝 페이스 연마의 비교

커넥터의 끝은 빛의 반사 방식을 형성하기 위해 연마됩니다.세 가지 주요 유형이 있습니다.

• PC는 전체 접촉을 위해 가볍게 반올림됩니다

• UPC는 더 적은 반사를 위해 매끄럽게 광택이납니다

• APC는 바운스를 훨씬 더 줄이기 위해 약간의 각도를 가지고 있습니다.

색상은 차별화하기 쉽습니다. UPC는 일반적으로 파란색이고 APC는 녹색입니다.올바른 것을 사용하면 시스템이 튀는 빛에 민감한 경우 실제로 도움이 될 수 있습니다.

형식 옵션 : 단순 및 이중

커넥터는 Simplex로 제공되며, 이는 하나의 섬유 또는 이중을 처리하여 2를 처리합니다.이더넷과 같이 양방향으로 흐르는 데이터가 필요할 때 이중은 더 나은 옵션입니다.

단일 모드 및 멀티 모드 섬유와의 호환성

대부분의 커넥터는 단일 모드 및 멀티 모드 섬유 모두에서 작동하지만 광택 및 섬유 코어 크기와 올바르게 일치해야합니다.그들이 정렬하지 않으면 신호가 약해 지거나 길을 잃을 수 있습니다.

일반적인 광섬유 커넥터 유형 비교 : SC 대 LC 대 FC vs MTP vs MPO

기인하다	SC (가입자 커넥터)	LC (Lucent 커넥터)	FC (Ferrule 커넥터)	MTP (멀티 섬유 종료 푸시 온)	MPO (멀티 섬유 푸시 온)
커넥터 유형	단일 섬유	단일 섬유	단일 섬유	다 섬유 (최대 24 개 섬유)	다 섬유 (12 또는 24 섬유 공통)
크기	중간	작은 (SC의 절반)	크기가 큰	작고 다중 섬유 레이아웃	MTP와 동일합니다
페룰 직경	2.5 mm	1.25 mm	2.5 mm	가이드 핀이있는 여러 섬유	핀의 유무에 관계없이 다중 섬유
짝짓기 스타일	푸시 풀	푸시 풀	나사산	핀 정렬로 푸시 풀	핀 정렬로 푸시 풀
일반적인 삽입 손실	~ 0.25 dB	~ 0.20 dB	~ 0.30 dB	~ 0.35 dB	~ 0.35 dB
반환 손실 (UPC/APC)	> 50dB /> 60dB	> 50dB /> 60dB	> 45 db /> 60dB	> 20 dB /> 60dB	> 20 dB /> 60dB
성 구조	남성/여성	남성/여성	남성/여성	가이드 핀에 의해 결정됩니다	가이드 핀에 의해 결정됩니다
극성 관리	쉬운	쉬운	쉬운	복잡한 (극성 및 키링 필요)	복잡한 (극성 및 키링 필요)
지원되는 모드	단일 모드 및 멀티 모드	단일 모드 및 멀티 모드	단일 모드 및 멀티 모드	두 모드 모두에서 사용할 수 있습니다	두 모드 모두에서 사용할 수 있습니다
대역폭/사용 사례	기가비트 전송	최대 10g/40g을 지원합니다	정밀 커뮤니케이션	40G/100G 고속 링크를 지원합니다	고속 평행 전송
일반적인 응용 프로그램	패치 패널, 광학 단자	밀도가 높은 패치 패널, SFP 모듈	실험실 장비, 산업용	백본 케이블, QSFP 모듈	데이터 센터, 스위치 상호 연결
기계적 강도	보통의	좋은	매우 강한 (진동 방지)	좋은	좋은
전송 거리	수십 킬로미터까지 미터	수십 킬로미터까지 미터	수십 킬로미터까지 미터	미터에서 수백 미터 (단거리)	미터에서 수백 미터

설치 및 유지 보수

광섬유 커넥터를 올바르게 설치하고 유지하면 신호 손실을 방지하고 연결을 안정적으로 유지하며 네트워크 수명을 연장합니다.

설치 프로세스

설정 및 일상적인 유지 보수 중 몇 가지 간단한 단계를 통해 나중에 실망스러운 문제를 방지 할 수 있습니다.

• 커넥터 청소 - 플러그를 연결하기 전에 보풀이없는 와이프 또는 적절한 파이버 클리너를 사용하여 두 커넥터를 청소하십시오.먼지는 무해 해 보일 수 있지만 작은 입자조차도 신호를 망치거나 반사 문제를 일으킬 수 있습니다.

• 극성 및 방향 점검 - 모든 것이 올바른 방식으로 직면하고 있는지 확인하십시오.이것은 Duplex LC 커넥터 또는 MTP 및 MPO와 같은 멀티 섬유 커넥터에서 특히 중요합니다.뒤집거나 잘못 정렬 된 경우 데이터는 잘못된 방향으로 가거나 전혀 나타나지 않을 수 있습니다.

• 짝짓기 과정 - 직선적이고 부드러운 압력으로 커넥터를 삽입하십시오.제자리에 구부리거나 비틀지 마십시오.FC와 같은 나사 유형을 사용하는 경우 과도하게 고정시키지 않도록 충분히 비틀어보십시오.

• 케이블 관리 - 연결이 완료되면 케이블을 깔끔하게 유지하고 레이블을 지정하십시오.날카로운 굽힘이나 코드를 당기는 것을 피하십시오.깨끗한 레이아웃은 더 좋아 보일뿐만 아니라 시간이 지남에 따라 연결을 보호합니다.

• 테스트 - 모든 것이 제자리에 있으면 파워 미터 또는 이와 유사한 도구를 사용하여 각 연결을 테스트하십시오.신호 강도를 확인하고 설정이 필요한 방식으로 작동하는지 확인하는 가장 쉬운 방법입니다.

유지 보수 지침

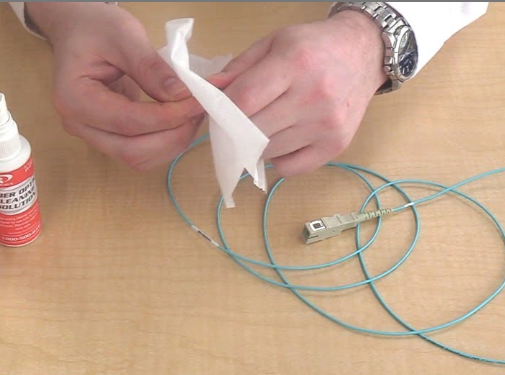

그림 14. 광섬유 커넥터 청소

몇 가지 간단한 습관만으로도 신호 문제를 피하고 향후 수리를 줄이는 데 도움이 될 수 있습니다.

• 정기 검사 - 커넥터를 확인하기 위해 잠시 시간을 자주하십시오.팁 주위의 먼지, 흠집 또는 손상을 찾으십시오.섬유 스코프가있는 경우 더 자세히보기 위해 사용하십시오.작은 결함조차도 신호 흐르는 방식을 방해 할 수 있습니다.

• 필요에 따라 재 청소 - 커넥터를 플러그로 플러그로 플러그로 연결하면 다시 연결하기 전에 다시 청소하십시오. 특히 바쁜 지역에서 먼지 나 피부 오일이 정착하는 데 몇 초 밖에 걸리지 않습니다.빠르게 닦으면 나중에 몇 시간의 연결 문제로부터 당신을 절약 할 수 있습니다.

• 먼지 캡 사용 - 항상 사용되지 않은 커넥터와 먼지 캡이있는 포트를 덮으십시오.공중의 흙으로부터 그들을 보호하는 쉬운 방법이며 다시 연결할 준비가되었을 때와 같이 일을 계속할 수 있습니다.

• 문서화 및 라벨링 - 적기를 적어 두십시오.커넥터를 설치했을 때 추적, 어떤 유형의 유형 및 테스트 결과를 추적하십시오.각 코드와 포트에 명확하게 레이블을 지정하십시오.이렇게하면 추측이나 역 추적이 필요하지 않기 때문에 향후 업그레이드 또는 수리를보다 쉽고 빠르게 만듭니다.

결론

광섬유 커넥터는 네트워크를 강력하고 안정적으로 유지할 때 많은 무거운 리프팅을합니다.그들은 빛의 신호가 한 케이블에서 다른 케이블로 전달되도록하여 인터넷, 화상 통화 및 스트리밍과 같은 스트리밍을 원활하게 유지합니다.이 가이드에서는이 커넥터가 무엇인지, 작동 방식, 다양한 유형 및 가장 유용한 위치를 배웠습니다.또한 설정에 맞는 올바른 것을 선택하는 방법과 설치되면 처리하는 방법을 살펴 보았습니다.
