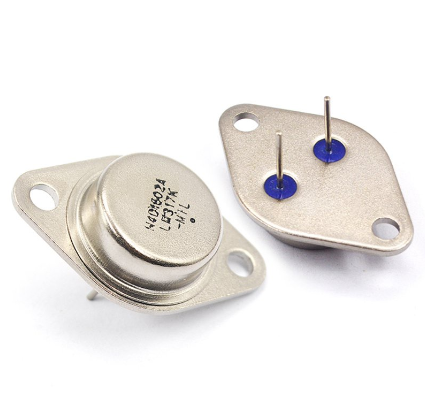

LM317K 전압 조절기 (1.2V-37V) : 핀아웃, 완전한 데이터 시트 분석 및 주요 응용 프로그램

이 기사에서는 LM317K 전압 조절의 강력한 도구를 탐색 할 것입니다.이 조정 가능한 전압 조절기는 1.5A 이상의 부하 전류를 전달하도록 설계되었으며 1.2V에서 37V의 넓은 출력 전압 범위를 제공합니다.적응성은 저전압 마이크로 컨트롤러 시스템에 전원을 공급하는 것부터 고전력 회로 처리에 이르기까지 다양한 응용 분야에 필요한 구성 요소가됩니다.단순한 저항 디바이더로 전압 출력을 미세 조정하는 LM317K의 기능은 프로토 타이핑 및 개발 중에보다 효율적인 워크 플로우를 가능하게하여 여러 전원 공급 장치의 필요성을 줄입니다.

목록

LM317K 개요

그만큼 LM317K, 다목적 모 놀리 식 통합 회로는 TO-220, ISOWATT220, TO-3 및 D2 PAK와 같은 다양한 패키지로 제공됩니다.양의 조절 가능한 전압 조절기로 작동하도록 설계된이 장치는 1.2V와 37V 사이의 출력 전압으로 1.5A 이상의 부하 전류를 전달할 수있는 기능을 자랑합니다.LM317K는 출력 전압을 설정하기 위해 간단한 저항성 분배기를 활용하여 프로세스를 간소화하여 수많은 고정 조정기에 대한 의존도를 줄입니다.

이 장치는 정확한 전압 조절이 필수 인 시나리오에서 탁월합니다.전자 장치의 전원 공급 장치에서 일관된 전압을 유지하는 것은 성능과 수명을위한 초석입니다.LM317K의 유연성을 통해 광범위한 장치를 수용하여 비용 효율적이고 효율적인 선택으로 배치 할 수 있습니다.넓은 입력 전압 범위와 현저한 전류 처리 용량을 통해 기존 시스템에 완벽한 통합이 가능합니다.예를 들어, 배터리 충전 시나리오에서 안정적이고 조정 가능한 출력을 보장하면 충전 효율을 크게 향상시키고 배터리 수명을 연장 할 수 있습니다.저항 분할기를 사용하여 출력 전압을 쉽게 수정할 수있는 것은 실용적인 유용성을 강조하여 간단하고 복잡한 다양한 응용 분야의 요구와 일치합니다.

운영 효율성은 LM317K의 상표로 다양한 하중 조건에서 신뢰할 수있는 성능을 보장합니다.이러한 효율성은 전자 시스템의 운영 수명을 연장하여 빈번한 수리 및 유지 보수의 필요성을 줄입니다.효율성의 놀라운 측면은 설계에 내장 된 열 조절 및 보호 메커니즘으로, 시스템의 과열 및 전체 견고성과 신뢰성을 향상시켜 부품을 잠재적 손상으로부터 보호합니다.

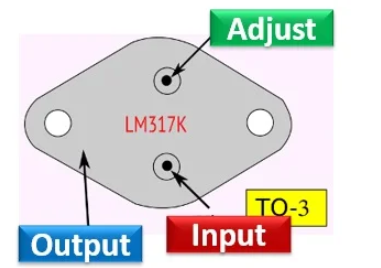

LM317K의 핀 구성

LM317K 디자인 모델

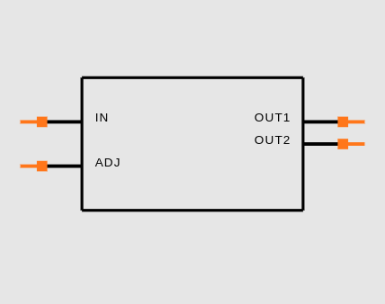

LM317K의 전기 상징

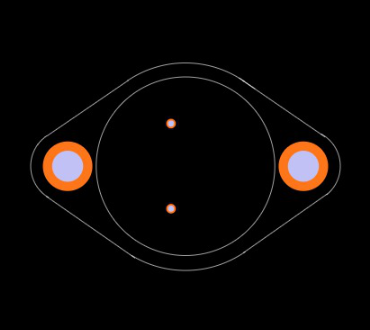

LM317K의 보드 발자국

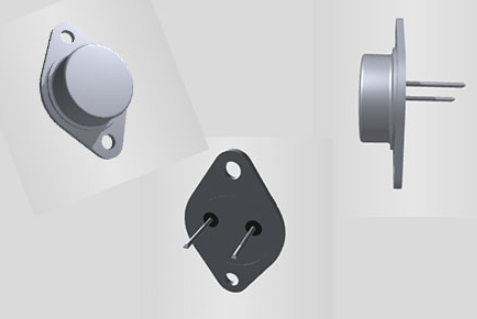

LM317K의 3D 시각화

LM317K의 주요 속성

특징	설명
출력 전압 범위	1.2V ~ 37V
출력 전류	1.5A를 초과합니다
라인 및 하중 규정	0.10%
플로팅 작업	고전압 응용 분야에 적합합니다
보호 메커니즘	현재 제한, 열 셧다운 및 안전한 작동 지역 (SOA) 제어

기술 사양

유형	매개 변수
산	구멍을 통해
장착 유형	구멍을 통해
패키지 / 케이스	TO-204AA, TO-3
핀 수	2
무게	6.40101g
작동 온도	0 ° C ~ 125 ° C
포장	대부분
용인	5%
JESD-609 코드	E3
부품 상태	쓸모없는
수분 감도 수준 (MSL)	1 (무제한)
종료 수	3
ECCN 코드	귀 99
터미널 마감	무광택 주석 (SN)
포장 방법	튜브
터미널 위치	맨 아래
터미널 형태	핀/페그
기능 수	1
기본 부품 번호	LM317
핀 수	2
출력 수	1
전압 - 입력 (최대)	40V
출력 전압	37V
출력 유형	조절할 수 있는
최대 출력 전류	1.5A
출력 구성	긍정적인
최대 출력 전압	37V
규제 기관의 수	1
최소 입력 전압	4.2V
보호 기능	현재, 온도 이상
PSRR	80dB ~ 65dB (120Hz)
기준 전압	1.3V
최소 출력 전압	1.2V
전원 공급 장치 거부 비율 (PSRR)	80db
키	8.7mm
길이	39.5mm
너비	26.2mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

LM317K 운영 원리의 다이어그램

LM317K 대체물

부품 번호	설명	제조업체
IP117AHVSMD05 파워 회로	조정 가능한 양수 표준 조절기, 1.25V 분, 60V MAX, CBCC3, 세라믹, SMD-05, 3 핀	TT 전자 저항기
M38510/11704Syxpower 회로	1.2 V-37V 조정 가능한 양수 조절기, MBFM2	텍사스 악기
IP117AHVIGPOWER 회로	1.25 V-60V 조정 가능한 양수 조절기, MSFM3, 분리, TO-257, 3 핀	TT 전자 전력 및 하이브리드 / Semelab Limited
OM1320STMPBFPOWER 회로	조정 가능한 양수 표준 조절기, 1.2V 분, 37V MAX, MSFM3, 분리, 밀봉 된 밀봉, TO-257, 3 핀	국제 정류기
7703405 회로 회로	레귤레이터, 1 출력, 양극성	Infineon Technologies AG
OM1321STMPOWER 회로	조정 가능한 양수 표준 조절기, 1.2V 분, 57V 최대, 양극성, MSFM3, TO-257, 3 핀	Omnirel Corp
lm317ahvkr1power 회로	조정 가능한 양수 조절기, MBFM2, TO-3, 3 핀	TT 전자 전력 및 하이브리드 / Semelab Limited
IP117hvrpower 회로	조정 가능한 양수 표준 조절기, 1.25V 분, 60V MAX, MBFM2, TO-66, 2 핀	TT 전자 저항기
IP1177HVSMD1Power 회로	1.25 V-60V 조정 가능한 양수 조절기, CBCC3, 세라믹, SMD-1, 3 핀	TT 전자 전력 및 하이브리드 / Semelab Limited

LM317K 최대 등급

상징	매개 변수	값	단위
vi -o	입력 출력 차동 전압	40	다섯
io	출력 전류	내부적으로 제한	-
티OP​	작동 정션 온도 :		° C
	LM117	-55 ~ 150
	LM217	-25 ~ 150
	LM317	0 ~ 125
피더하다​	전력 소산	내부적으로 제한	-
티stg​	저장 온도	-65 ~ 150	° C

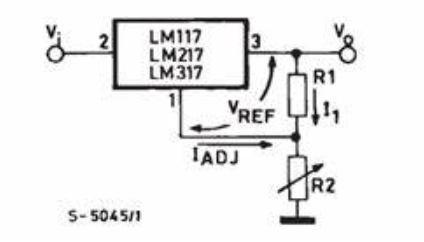

LM317K 기본 조정 가능한 조절기 설정

LM317K의 고급 사용

LM317K 전압 조절기는 출력 및 조정 터미널 사이에 확립 된 내부 기준 전압 1.25V로 인해 놀라운 다양성을 나타냅니다.이 구성을 통해 일정한 전류는 외부 저항 분할을 통해 흐르도록하여 출력 전압 (VO)을 VO = VREF (1 + R2/R1) + IADJ R2로 설정합니다.특히,이 장치는 부하 및 라인 변경에 관계없이 일관성을 유지하기 위해 IADJ (100µa max)라는 용어를 최소화하여 종종 IADJ R2가 무시할 수 있습니다.이 고유 한 디자인은 다양한 응용 프로그램 시나리오에서 LM317K의 신뢰성을 보장합니다.

전압 조절의 다양성

LM317K의 주요 속성은 모든 정지 전류를 출력 단자로 반환하는 용량입니다.이를 위해서는 전압의 상승을 방지하기 위해 최소 하중 전류가 필요하며, 예측할 수없는 전압 변동에 취약한 시스템을 안정화시키는 데 적극적인 역할을합니다.부동 조절기로서, LM317K는 입력-출력 차동 상태가 안전한 경우지면에 비해 고전압 공급을 적절하게 처리 할 수 ​​있습니다.이 능력은 대부분 강력하고 적응 가능한 전력 관리 솔루션의 세계에서 다양한 고전압 응용 프로그램에 적합합니다.

정밀 전류 규정

LM317K는 조정 및 출력 단자 사이에 고정 저항을 단순히 배치함으로써 정밀 전류 조절기로 변환 할 수 있습니다.이러한 구성은 배터리 충전 및 LED 구동 시나리오와 같이 안정적인 전류 전달이 유발되는 경우 매우 중요합니다.강화 된 하중 조절의 경우, 조절기에 근접하여 전류 세트 저항 R1을 위치시키고 하중 접지에 가까운 접지 R2를 배치하는 것이 좋습니다.이 설정은 전위 전압 강하를 줄여 전반적인 정확도를 향상시킵니다.

커패시터의 성능 향상

전략적으로 커패시터를 추가하면 LM317K의 성능이 높아질 수 있습니다.0.1µf의 입력 바이 패스 커패시터.조정 터미널에서지면으로 (C_ADJ) 10µF의 커패시터.이 커패시터는 잔물결 제거 및 전압 안정성을 향상시킬 수 있습니다.또한, 출력 커패시터 (이상적으로 1µF 탄탈륨 또는 25µF 알루미늄 전해)를 통합하면 과도 응답을 향상시킬 수 있습니다.이로 인해 갑작스런 하중 조건 변화에 반응하는 데있어 전압 조절기가 더 민첩하게 만듭니다. 이는 안정적이고 정확한 전압 조절의 필요성을 강조하는 실제 경험에 의해 확증 된 기능입니다.

보호 조치

입력 및 출력 단락으로 인한 잠재적 손상으로부터 조절기를 보호하기 위해, 보호 다이오드의 설치가 권장된다 (도 5에 도시 된 바와 같이).이 다이오드는 주요 안전 층을 제공하여 다양한 운영 환경에서 LM317K의 수명과 신뢰성을 강화합니다.이러한 보호 전략은 실험실 및 산업 환경에서 광범위하게 채택되었으며, 장치 고장으로 인해 주목할만한 운영 중단이 발생할 수 있습니다.

LM317K 제조업체 정보

전자 및 반도체 산업의 저명한 기관인 Stmicroelectronics는 1987 년 프랑스의 Thomson Semiconductors와 Italy의 SGS Microelettronica의 합병에서 태어났습니다.이 회사는 스위스 제네바 근처의 Plan-Les-Ouates의 주요 본부에서 운영됩니다.유럽에서 가장 높은 반도체 칩 메이커로서 STMicroelectronics는 기술 진보에 크게 영향을 미치고 업계 벤치 마크를 설정합니다.이 놀라운 포지셔닝은 글로벌 기술 커뮤니티 내에서 회사의 인정과 존중을 얻었습니다.

Stmicroelectronics는 지역 본부를 통해 광범위한 글로벌 범위를 보여줍니다.Global and Emea (유럽, 중동 및 아프리카) 본부는 제네바에 있으며 다양한 대륙을 연결하는 전략적 결정 및 운영의 허브입니다.행정 문제의 경우, 지주 회사 인 Stmicroelectronics N.V.가 네덜란드에 등록되어 있습니다.기술 혁신이 번창하는 북미에서는 회사의 본사는 텍사스 주 코퍼 펠에 있습니다.이 위치는 경쟁이 치열한 시장에서 회사의 강력한 발판을 강조합니다.

싱가포르에있는 Stmicroelectronics 본사는 아시아 태평양 지역에서의 운영 중심지 역할을합니다.역동적이고 빠르게 성장하는 시장에 위치한이 전략적 위치는 제조 및 기술 개발에 대한 지역 전문 지식을 활용합니다.또한 일본과 한국 운영을 위해이 회사는 도쿄에 본사를 설립했습니다. 기술 혁신 및 발전과 동의어 인 도시.가장 영향력있는 글로벌 기술 시장 중 하나 인 China에서 STMICROELECTRONICS는 지역 본사를 위해 상하이를 선택했습니다.이 선택은 방대한 잠재력과 빠른 기술 발전으로 알려진 시장에서 회사의 존재를 강화합니다.

데이터 시트 PDF

LM317K 데이터 시트 :

원통형 배터리 홀더 .pdf

자주 묻는 질문 [FAQ]

1. LM317K IC는 무엇입니까?

LM317K는 다목적 3- 말단 양성 전압 조절기입니다.1.2V에서 37V 범위의 조정 가능한 출력 전압으로 1.5A 이상을 공급할 수 있습니다.설계는 간단하므로 출력 전압을 설정하기 위해 두 개의 외부 저항 만 필요합니다.정확한 전압 제어로 알려진이 제품은 정확도가 지배적 인 응용 분야에서 필수적입니다.다양한 실제 시나리오에서는 소비자 전자 및 산업 장비의 전원 공급 장치를 안정화시킵니다.수많은 프로젝트에서 신뢰할 수있는 구성 요소로 보는 신뢰성을 이해할 수 있습니다.

2. LM317K와 LM317K를 구별하는 것은 무엇입니까?

LM317 시리즈에는 LM317K, LM317H, LM317T 및 LM317MP를 포함한 여러 모델이 포함됩니다.이 모델은 동일한 기능을 공유합니다.주요 구별은 포장에 있으며 "T"접미사는 TO-220 패키지 유형을 나타냅니다.포장 분산은 열 소산 및 마운트 능력에 영향을 미쳐 설계의 유연성을 제공합니다.예를 들어, 더 높은 열 소산과 관련된 프로젝트에 종종 선택되는 TO-220 패키지에는 열 관리를 향상시키는 금속 탭이 있습니다.특정 열 요구 사항에 따라 적절한 패키지 유형을 선택하여 다양한 환경에서 최적의 성능을 제공 할 수 있습니다.
