EPM7256SQC208-10 가이드 : 기능, 핀아웃, 프로그래밍, 응용 프로그램 및 데이터 시트

이 안내서는 인텔 (원래 Altera)이 만든 프로그래밍 가능한 칩 유형 인 EPM7256SQC208-10에 관한 것입니다.Max® 7000S 제품군에서 나오며 이미 장치 내부에있는 동안 빠르고 신뢰할 수 있으며 프로그램이 쉽습니다.이 기사에서는 칩이하는 일, 작동 방식, 사용 위치 및 프로젝트에 강력하고 유연한 로직 장치가 필요한 경우 왜 훌륭한 선택 인 이유를 설명합니다.

목록

EPM7256SQC208-10 개요

그만큼 EPM7256SQC208-10 강력한 프로그래밍 및 논리 최적화 기능으로 유명한 고성능 CPLD 범위 인 Intel의 (이전 Altera) Max® 7000S 제품군의 일부입니다.이 모델은 약 5,000 개의 사용 가능한 문을 자랑하며 208 핀 플라스틱 쿼드 플랫 팩 (PQFP) 내에있는 256 개의 마크로셀을 포함합니다.최대 128.2 MHz의 주파수에서 작동하며 5.0V 작동 전압을 지원하며 최대 전파 지연은 7.5ns 및 작동 온도 상한 +70 ° C입니다.주요 기능은 내장 IEEE STD를 통한 시스템 내 프로그래밍 가능성입니다.1149.1 JTAG 인터페이스, 동적 구성을 가능하게합니다.Max® 7000S 장치는 고급 CMOS 기술을 사용하여 제작되며 5ns의 빠른 핀 투 핀 논리 지연과 최대 175.4 MHz에 도달하는 카운터 주파수와 같은 기능을 제공합니다.이 가족은 다양한 패키지 옵션을 제공하며 일부 경우 50% 이상의 감소에 기여하는 프로그램 가능한 마크로셀 플립 플롭으로 설계되었습니다.또한 독점 설계 보호를위한 보안 비트가 포함되어 있습니다.

조직에 확실한 프로그래밍 가능한 논리 솔루션이 필요한 경우 EPM7256SQC208-10은 신뢰할 수있는 선택이므로 오늘 저희에게 연락하여 대량 주문을 확보하십시오.

EPM7256SQC208-10 CAD 모델

EPM7256SQC208-10 기호

EPM7256SQC208-10 발자국

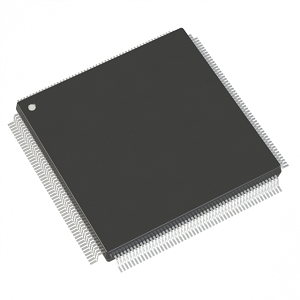

EPM7256SQC208-10 3D 모델

EPM7256SQC208-10 기능

• 높은 논리 밀도: EPM7256SQC208-10은 약 5,000 개의 사용 가능한 게이트를 제공하며 256 개의 마크로셀을 포함합니다.이 높은 논리 용량은 복잡한 조합 회로를 구현하고 소형 설계에서 효율적인 논리 통합에 이상적입니다.

• 빠른 성능: 최대 작동 빈도는 128.2 MHz이고 전파 지연이 7.5ns에 불과한이 CPLD는 빠른 처리 및 빠른 응답 시간을 보장하여 고속 응용 분야에 적합합니다.

• 시스템 내 프로그램 가능성 (ISP): IEEE STD가 장착되어 있습니다.1149.1 JTAG 인터페이스,이 장치를 사용하면 물리적 제거가 필요없이 시스템 내 프로그래밍 및 테스트를 허용하여 반복 개발 및 업데이트를 용이하게합니다.

• 고급 아키텍처: Altera의 2 세대 Max Architecture를 활용하고 고급 CMOS 기술로 제작 된 EPM7256SQC208-10은 성능과 내구성이 향상되어 다양한 운영 환경에서 신뢰성을 보장합니다.

• 전력 관리:이 장치에는 Macrocell 당 전력 소비량을 50% 이상 줄여 휴대용 애플리케이션에서 에너지 효율적인 설계를 지원하고 배터리 수명을 연장 할 수있는 프로그래밍 가능한 전력 절약 모드가 있습니다.

• 보안 기능: 프로그래밍 가능한 보안 비트는 독점적 인 설계의 무단 액세스 및 복사로부터 지적 재산을 효과적으로 보호합니다.

• 광범위한 운영 조건: 5.0V에서 작동하고 최대 +70 ° C의 온도에서 작동 할 수있는이 CPLD는 다양한 환경 조건에 적응하여 산업 및 상업용 응용 분야에 적합합니다.

• 유연한 I/O 표준 : 3.3V 및 5.0 V 시스템과 호환되는 Multivolt ™ I/O 인터페이스 작업을 지원합니다.이러한 유연성을 통해 기존 및 새로운 하드웨어와 완벽하게 통합되어 시스템 복잡성 및 비용이 줄어 듭니다.

• 설계 지원: EPM7256SQC208-10은 다양한 설계 도구 및 프로그래밍 하드웨어 옵션에 의해 지원되며 개발 프로세스를 단순화하고 호환성 문제보다는 혁신에 집중할 수 있습니다.

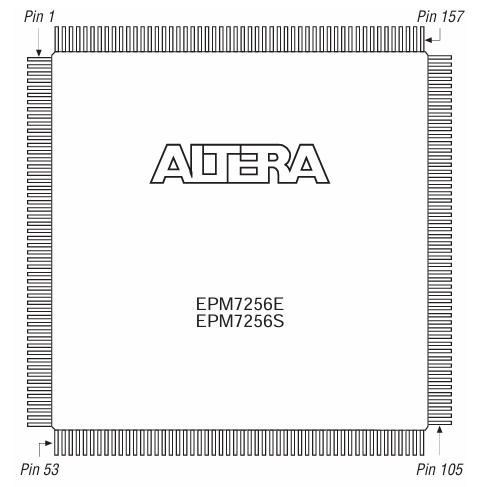

EPM7256SQC208-10 핀아웃 다이어그램

이 다이어그램은 Altera의 EPM7256SQC208-10 칩의 핀 레이아웃을 보여줍니다.칩에는 208 개의 핀이 있으며 4면 모두에서 제곱 모양으로 배열됩니다.핀 1은 왼쪽 상단 코너에서 시작되며 숫자는 칩 주위를 반 시계 방향으로, 왼쪽 아래로, 핀 53에서 핀 105로, 오른쪽을 핀 157로 올라가고, 오른쪽 상단으로 돌아갑니다.라벨을 사용하면 시작 장소와 칩을 회로 보드에 올바르게 배치하는 방법을 알 수 있습니다.중앙의 이름 인“EPM7256E / EPM7256S”는이 레이아웃이 두 ​​칩 버전 모두에서 작동 함을 의미합니다.이 다이어그램은 전원, 신호 또는 프로그래밍 라인을 칩에 연결할 때 중요합니다.

EPM7256SQC208-10 블록 다이어그램

EPM7256SQC208-10의 블록 다이어그램은 칩이 디지털 로직 작업을 처리하기 위해 어떻게 구성되는지 보여줍니다.Lab A, B, C 및 D라는 4 개의 주요 논리 블록이 있습니다. 각 블록에는 16 개의 마크로셀이 포함되어 있으며, 이는 논리 작업을 수행하는 기본 건축 부품입니다.따라서 칩에는 총 64 개의 마크로셀이 있습니다.이 논리 블록 주변에는 I/O 제어 블록이 있으며, 입력 및 출력 핀을 통해 칩을 외부 세계에 연결합니다.각 컨트롤 블록은 6 ~ 16 개의 핀을 관리하여 필요에 따라 신호가 칩 안팎으로 이동합니다.

중앙에는 고속도로 시스템처럼 작용하여 신호가 로직 블록과 I/O 핀 사이에 이동하도록하는 프로그래밍 가능한 상호 연결 배열 (PIA)이 있습니다.이를 통해 디자인에 필요한 방식으로 데이터를 라우팅 할 수 있습니다.왼쪽 상단에는 다이어그램에는 GCLK (Global Clock), 출력 활성화 (OE) 및 Clear (GCLR)와 같은 일부 제어 입력이 표시됩니다.이 신호는 칩 전체의 논리 회로의 타이밍과 동작을 관리하는 데 도움이됩니다.

EPM7256SQC208-10 사양

유형	매개 변수
제조업체	Altera/Intel
시리즈	Max® 7000s
포장	쟁반
부품 상태	쓸모없는
프로그래밍 가능한 유형	시스템 프로그램에서
지연 시간 TPD (1) 최대	10 ns
전압 공급 - 내부	4.75V ~ 5.25V
로직 요소/블록 수	16
마크로셀의 수	256
게이트 수	5000
I/O의 수	164
작동 온도	0 ° C ~ 70 ° C (TA)
장착 유형	표면 마운트
패키지 / 케이스	208-bfqfp
공급 업체 장치 패키지	208-PQFP (28x28)
기본 제품 번호	EPM7256

EPM7256SQC208-10 응용 프로그램

산업 자동화

EPM7256SQC208-10은 산업 자동화 시스템에서 광범위하게 사용됩니다.높은 논리 밀도와 빠른 성능은 복잡한 제어 작업을 가능하게하며 센서 및 액추에이터와 완벽하게 인터페이스합니다.이 CPLD는 생산 라인, 프로세스 제어 시스템 및 로봇 애플리케이션의 정밀도 및 효율성을 향상시키는 데 이상적입니다.

통신

통신 에서이 CPLD는 네트워크 전체의 데이터 흐름 및 신호 무결성을 관리하는 데 탁월합니다.스위치 및 라우터의 신호 변환, 라우팅 및 처리와 같은 기능을 지원하여 강력하고 효율적인 통신 인프라를 보장합니다.

자동차 시스템

자동차 산업 에서이 장치는 엔진 관리 장치, 인포테인먼트 시스템 및 운전자 보조 기술과 같은 시스템의 신뢰성과 정교함에 기여합니다.다양한 조건 하에서 강력한 성능을 발휘하면 안전 크리티브 응용 분야에 적합합니다.

의료 기기

EPM7256SQC208-10의 정밀도와 프로그래밍 가능성은 정확한 제어와 안정적인 운영이 중요한 의료 장비에서 가치가 있습니다.환자의 생명력 모니터링, 진단 기기 관리 및 치료 전달을위한 장치에 사용됩니다.

항공 우주 및 방어

항공 우주 및 방어에서 EPM7256SQC208-10은 위성 통신, 내비게이션 보조 장치 및 군용 하드웨어 제어와 같은 높은 수준의 신뢰성 및 성능이 필요한 시스템에 사용됩니다.극한 조건에서 작동하는 능력은 유익합니다.

교육 및 연구 기관

이 CPLD는 또한 교육 환경 및 연구 프로젝트에서 인기가 있으며, 이는 재 프로그래밍 가능성과 유연성이 디지털 설계 및 전자 제품의 실험 및 학습을 촉진합니다.다양한 논리 설계를 효율적으로 프로토 타입하고 테스트 할 수 있습니다.

EPM7256SQC208-10 유사한 부분

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 프로그래밍 단계

1. ISP 모드를 입력하십시오

이 초기 단계는 CPLD를 일반 작동 모드에서 시스템 내 프로그래밍 (ISP) 모드로 전환하므로 중요합니다.이는 JTAG 인터페이스를 통해 특정 명령을 보내면 달성됩니다.이 과정에서 CPLD의 모든 I/O 핀은 다른 회로 구성 요소와의 간섭이나 충돌을 피하기 위해 3 개의 I/O 핀입니다 (비활성화).ISP 모드로의 전환은 안전한 프로그래밍을 위해 장치를 준비하고 약 1 밀리 초가 걸립니다.

2. ID를 확인하십시오

ISP 모드에 있으면 시스템은 올바른 장치가 프로그래밍되고 있는지 확인하기 위해 ID 검사를 수행합니다.여기에는 JTAG 인터페이스를 통해 장치의 고유 한 실리콘 ID를 읽는 것이 포함됩니다.이 단계는 프로그래밍 명령 및 데이터가 올바른 장치로 전송되어 잘못된 프로그래밍 및 잠재적 장치 손상을 방지하는지 확인하는 데 좋습니다.

3. 벌크 지우기

새로운 데이터를 프로그래밍하기 전에 CPLD 내의 기존 데이터를 지워야합니다.벌크 지우기 단계는 장치 내의 모든 프로그래밍 가능한 셀을 효과적으로 지우게됩니다.이는 지시 지침을 이동 한 다음 전체 칩을 지우는 100 밀리 초 펄스를 적용하여 수행됩니다.이 단계는 이전 구성의 잔재가 새로운 프로그래밍을 방해하지 않도록하는 데 중요합니다.

4. 프로그램

이 단계에는 새로운 구성 데이터가 장치에 기록되는 CPLD의 실제 프로그래밍이 포함됩니다.데이터 및 해당 주소는 JTAG 인터페이스를 통해 장치로 이동됩니다.각 주소와 데이터 쌍에는 데이터가 CPLD의 비 휘발성 메모리 셀에 올바르게 기록되도록 프로그래밍 펄스가 필요합니다.이 단계는 장치의 메모리 맵에서 각 데이터 포인트에 대해 반복됩니다.

5. 확인하십시오

프로그래밍 후, 데이터가 장치에 올바르게 기록되었는지 확인해야합니다.이 검증 단계에는 각 주소에서 프로그래밍 된 데이터를 다시 읽고 원래 입력 데이터와 비교하는 것이 포함됩니다.이 단계는 데이터 무결성을 보장하고 프로그래밍 프로세스가 오류없이 성공했음을 확인합니다.

6. ISP 모드 종료

프로그래밍 프로세스의 마지막 단계는 ISP 모드를 종료하고 CPLD를 일반 운영 모드로 되돌리는 것입니다.이것은 JTAG 인터페이스를 통해 다른 명령을 보내면 수행됩니다.출구가 성공하면 I/O 핀이 재 활성화되고 장치는 정상 기능을 재개합니다.이 단계는 일반적으로 약 1 밀리 초가 걸립니다.

EPM7256SQC208-10 장점

비 휘발성 구성

EPM7256SQC208-10은 EEPROM 기술을 사용하여 구성을 영구적으로 저장할 수 있습니다.이 비 휘발성 특성은 장치가 전원이 켜질 때마다 외부 메모리에서 구성 데이터를 다시로드 할 필요가 없음을 의미합니다.이로 인해 시작 시간이 더 빠르며 추가 구성 스토리지 구성 요소가 필요하지 않음으로써 하드웨어 설계의 전반적인 복잡성을 줄입니다.

시스템 내 프로그램 가능성 (ISP)

EPM7256SQC208-10의 눈에 띄는 기능 중 하나는 시스템 내 프로그래밍 가능성에 대한 지원입니다.이를 통해 장치를 물리적으로 제거 할 필요없이 끝 애플리케이션에 포함 된 상태에서 장치를 프로그래밍하고 재 프로그래밍 할 수 있습니다.이 기능은 업데이트 및 수정을 단순화하여 개발 중 및 제품 수명주기 전체에서 유연성과 사용 편의성을 제공합니다.

높은 I/O 수 및 논리 밀도

이 장치는 256 개의 마크로셀과 164 개의 사용자 I/O 핀이있는 상당한 양의 논리 리소스 및 I/O 핀을 제공합니다.이 높은 I/O 카운트 및 논리 밀도는 여러 기능을 단일 칩에 통합하여 PCB의 공간을 보존하면서보다 복잡한 설계를 용이하게합니다.이 장점은 보드 공간이 프리미엄이고 다기능이 중요하는 응용 분야에서 유리합니다.

빠른 핀 투 핀 지연

최대 핀 투 핀 지연이 10ns에 불과하면 EPM7256SQC208-10은 고속 로직 작업을 수행 할 수 있습니다.이 빠른 응답 시간은 고속 통신 또는 컴퓨팅과 같은 빠른 처리 기능이 필요한 응용 프로그램에서 훌륭하므로 시스템이 엄격한 성능 기준을 충족하도록합니다.

넓은 전압 호환성

EPM7256SQC208-10은 3.3V에서 5V 및 I/O 레벨에서 내부 작동을 지원하는 전압 호환성 측면에서 유연하게 설계되었습니다.이 이중 전압 기능을 사용하면 장치가 3.3V 및 5V 시스템과 쉽게 인터페이스 할 수 있으므로 전압 레벨 변환의 필요성을 줄이고 시스템 설계를 단순화 할 수 있습니다.

EPM7256SQC208-10 포장 치수

• 패키지 유형: 208-bfqfp (플라스틱 쿼드 플랫 패키지)

• 핀 수: 208 리드

• 신체 크기 (L × W): 28 mm × 28 mm

• 장착 스타일: 표면 마운트 기술 (SMT)

• 리드 피치: 일반적으로 핀 사이의 0.5 mm (BFQFP 표준)

• 패키지 자료: 플라스틱

• 패키지 두께: 약 3.5 mm (제조업체마다 약간 다름)

• 열 특성: 노출 된 패드 없음;보드를 통한 표준 주변 소산

• 트레이 포장: 볼륨 핸들링 및 픽 앤 플레이스 자동화를 위해 트레이로 제공

EPM7256SQC208-10 제조업체

EPM7256SQC208-10은 원래 개발 및 제조되었습니다 Altera Corporation, Max® 7000S 시리즈 CPLD로 알려진 프로그래밍 가능한 논리 장치의 선두 개척자.2015 년에 Altera는 인수했습니다 인텔 코퍼레이션세계 최대의 반도체 제조업체 중 하나입니다.인텔이 인수 이후, 인텔은 프로그램 가능한 솔루션 그룹에서 Altera의 CPLD 및 FPGA 기술을 계속 지원하고 통합했습니다.EPM7256SQC208-10은 광범위한 산업, 통신 및 임베디드 애플리케이션에 맞게 조정 된 고성능 및 시스템 내 프로그램 가능한 논리 솔루션을 제공하는 인텔의 유산을 나타냅니다.현재는 쓸모없는 것으로 분류되지만이 부분은 신뢰할 수 있고 유연한 프로그래밍 가능한 논리 장치에 대한 인텔의 오랜 노력을 반영합니다.

결론

EPM7256SQC208-10은 스마트하고 신뢰할 수있는 칩으로 디지털 시스템을 원활하게 운영 할 수 있도록 도와줍니다.전원을 절약하고 다양한 전압을 지원하며 이미 설치된 상태에서 프로그램을 통해 업데이트를 쉽게 할 수 있습니다.지금은 오래된 칩이지만 다른 칩은 모든 종류의 시스템에서 잘 작동하기 때문에 여전히 사용합니다.디자인에서 로직을 제어하기 위해 견고한 칩이 필요한 경우이 옵션은 훌륭한 옵션입니다.대량으로 주문하려면 오늘 저희에게 연락하십시오.
