EP2S60F672C4 FPGA : 기능, 응용 프로그램, 프로그래밍 및 데이터 시트 가이드

이 안내서에서는 Intel의 Stratix II 제품군의 강력한 FPGA 인 EP2S60F672C4에 대한 명확한 개요를 얻을 수 있습니다.주요 기능, 아키텍처, 블록 구조 및 기술 사양에 대해 배우고 고급 디지털 설계에 어떻게 적합한 지 이해합니다.또한 프로그래밍 단계, 응용 프로그램, 장점 및 단점을 안내 하여이 장치를 어디서 어떻게 사용할 수 있는지 정확히 알 수 있습니다.

목록

EP2S60F672C4는 무엇입니까?

그만큼 EP2S60F672C4 Stratix II 제품군에 속하는 인텔 (이전의 Altera)의 고밀도 FPGA입니다.90 nm, 1.2V 구리 SRAM 프로세스를 기반으로 672 볼 FBGA 패키지 내에서 실질적인 논리 용량을 제공하여 복잡한 디지털 시스템에 이상적입니다.EP2S 시리즈의 일환으로“60”장치는 Stratix II 라인업의 중간에서 업퍼 범위에 있으며 논리 밀도, 내장 메모리 및 I/O 리소스의 균형을 제공합니다.강력한 아키텍처와 신뢰성으로 유명한이 FPGA는 많은 고급 디자인에서 신뢰할 수있는 선택으로 남아 있습니다.

EP2S60F672C4를 찾고 계십니까?현재 주식, 리드 타임 및 가격을 확인하려면 당사에 문의하십시오.

EP2S60F672C4 CAD 모델

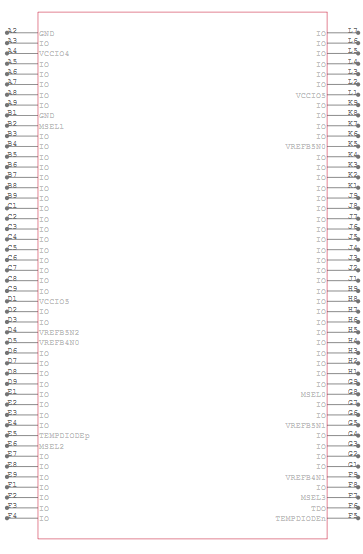

EP2S60F672C4 기호

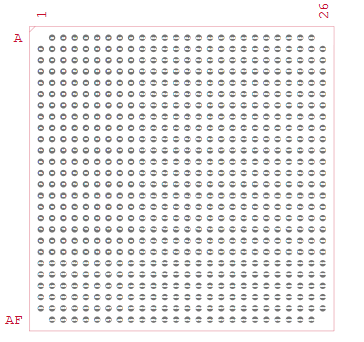

EP2S60F672C4 발자국

EP2S60F672C4 3D 모델

EP2S60F672C4 기능

• 고급 90 nm, 1.2V CMOS 프로세스

EP2S60F672C4는 1.2V 코어 전압에서 실행되는 90 nm의 모든 계층 구리 CMOS 공정에 제작됩니다.이 기술은 구형 FPGA 세대에 비해 고속, 전력 소비 및 논리 밀도가 높아집니다.

• ALM (Adaptive Logic Module) 아키텍처

이 장치는 Alms를 전통적인 논리 요소 대신 논리 빌딩 블록으로 사용합니다.이 아키텍처는 리소스 활용을 향상시켜 동일한 실리콘 영역 내에서보다 복잡한 논리 기능을 효율적으로 구현할 수 있습니다.

• 높은 논리 밀도

FPGA는 약 60,440 개의 논리 요소 (24,176 자선)를 사용하여 크고 정교한 디지털 디자인을 지원합니다.이 대용량은 신호 처리, 통신 및 임베디드 제어 시스템과 같은 응용 프로그램에 적합합니다.

• Trimatrix ™ 온칩 메모리

EP2S60F672C4는 3 가지 유형의 RAM 블록 (M512, M4K 및 M-RAM)을 통합하여 총 약 2.4Mbits의 임베디드 메모리를 제공합니다.이 믹스는 작은 FIFOS, 중간 버퍼 및 대형 듀얼 포트 메모리를 효율적으로 구현할 수 있습니다.

• 전용 DSP 블록

이 장치에는 곱셈, 축적 및 FIR 필터링과 같은 산술 작업을 위해 설계된 36 개의 전용 DSP 블록이 포함되어 있습니다.이 블록은 일반 논리 리소스를 저장하면서 계산 집약적 인 작업의 성능을 향상시킵니다.

• 고속 I/O 및 신호 무결성

동적 위상 정렬 (DPA) 회로와 함께 다양한 단일 엔드 및 차동 I/O 표준을 지원합니다.이러한 기능을 사용하면 최대 1Gbps의 안정적인 고속 데이터 전송을 가능하게하여 외부 구성 요소와 신뢰할 수있는 통신을 보장합니다.

• 풍부한 외부 메모리 인터페이스 지원

FPGA는 DDR, DDR2, QDR II, RLDRAM II 및 기타 메모리 표준과 호환됩니다.내장 인터페이스 지원은 보드 설계를 단순화하고 메모리 집약적 인 응용 프로그램에 대한 높은 데이터 처리량을 달성합니다.

• 유연한 시계 관리

최대 12 개의 온칩 PLL을 사용하면 시계 곱셈, 분할, 위상 이동 및 글리치 프리 전환이 허용됩니다.시계 도메인을 미세 조정하고 지터를 줄이면 최대 500–550 MHz의 내부 클럭 주파수를 지원할 수 있습니다.

• 비트 스트림 암호화 및 재구성

EP2S60F672C4는 AES 기반 비트 스트림 암호화를 지원하여 지적 재산을 확보합니다.또한 원격 재구성 기능을 제공하여 장치를 교체하지 않고 현장 업데이트를 가능하게합니다.

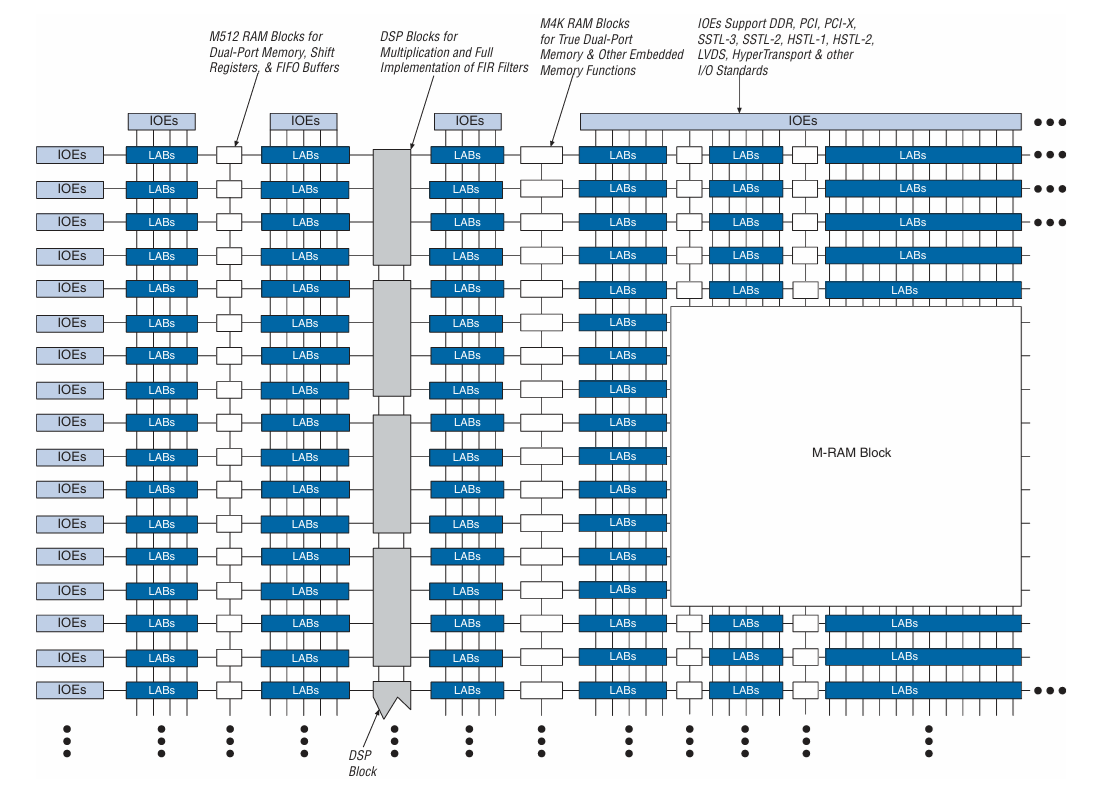

Stratix II 블록 다이어그램

EP2S60F672C4에 표시된 Stratix II 블록 다이어그램은 FPGA의 핵심을 형성하는 논리, 메모리 및 DSP 리소스의 내부 배열을 보여줍니다.Labs (Logic Array Blocks)는 내장 된 RAM 및 DSP 열로 둘러싸인 일반 그리드로 배열되며, 이는 빠른 산술 및 칩 스토리지 기능을 제공합니다.주변 I/O 요소 및 클록 네트워크는이 구조를 구성하여 FPGA와 외부 장치 간의 효율적인 데이터 전송 및 타이밍 제어를 가능하게합니다.이 다이어그램은 다양한 기능 블록이 물리적으로 구성되는 방법을 이해하여 배치, 라우팅 및 전반적인 시스템 성능을 최적화 할 수 있도록하는 데 도움이되므로 중요합니다.

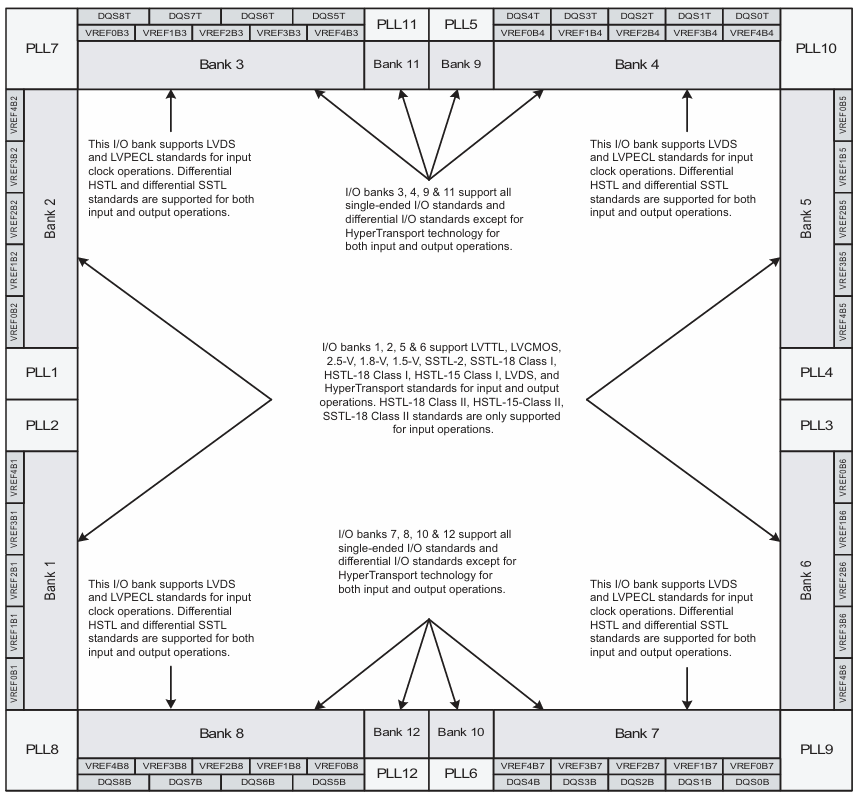

Stratix II I/O 은행 다이어그램

이 Stratix II I/O Banks 다이어그램은 EP2S60F672C4의 입력/출력 핀이 어떻게 그룹화되는지와 각 그룹이 지원하는 전기 표준을 보여줍니다.각 I/O 뱅크는 특정 전압 레벨, 신호 유형 및 LVTTL, SSTL, LVD 또는 클록 입력 표준과 같은 기능을 처리하도록 설계되었습니다.레이아웃은 LVDS/LVPECL 시계 입력을 포함하여 일반 목적 I/O 또는 고속 차동 신호 전달에 대해 다른 뱅크 (예 : 1, 2, 5, 6 대 3, 4, 7, 8 등)가 가장자리에있는 방법을 보여줍니다.적절한 은행 선택은 전기적 호환성을 보장하고 보드 라우팅을 단순화하며 고속 설계에서 FPGA의 성능을 최대화하기 때문에이 구조를 이해하는 것이 중요합니다.

EP2S60F672C4 사양

유형	매개 변수
제조업체	Altera/Intel
시리즈	Stratix® II
포장	쟁반
부품 상태	쓸모없는
실험실/CLBS 수	3022
논리 요소/세포 수	60,440
총 RAM 비트	2,544,192
I/O의 수	492
전압 - 공급	1.15 V ~ 1.25 v
장착 유형	표면 마운트
작동 온도	0 ° C ~ 85 ° C (TJ)
패키지 / 케이스	672-BBGA
공급 업체 장치 패키지	672-FBGA (27 × 27)
기본 제품 번호	EP2S60

EP2S60F672C4 응용 프로그램

1. 디지털 신호 처리 (DSP) 및 필터링

EP2S60F672C4는 FIR 및 IIR 필터, FFT 처리 및 복잡한 산술 작업과 같은 고성능 DSP 기능을 구현하는 데 적합합니다.전용 DSP 블록은 곱셈 및 축적을 효율적으로 처리하여 다른 작업을위한 일반 논리 리소스를 제거합니다.On-Chip Trimatrix ™ 메모리는 부드러운 데이터 버퍼링 및 파이프 라인을 가능하게하여 높은 샘플 속도로 실시간 처리에 적합합니다.이로 인해 장치는 고급 오디오, 비디오 및 레이더 신호 응용 프로그램에 이상적입니다.

2. 고속 통신 및 네트워킹

FPGA의 고속 I/O 인터페이스 및 동적 위상 정렬 (DPA) 회로는 신뢰할 수있는 기가비트 수준 데이터 전송을 지원합니다.라우터, 스위치 및 백플레인 상호 연결과 같은 시스템의 통신 프로토콜 및 물리적 계층 기능을 구현할 수 있습니다.많은 논리 용량과 유연한 PLL을 사용하면 여러 고속 인터페이스 간의 복잡한 타이밍 및 프로토콜 변환을 관리 할 수 ​​있습니다.이러한 기능은 통신 인프라 및 대역폭 네트워킹 장비에 적합합니다.

3. 메모리 컨트롤러 및 데이터 처리 시스템

EP2S60F672C4는 DDR, DDR2, RLDRAM II 및 QDR II를 포함한 다양한 외부 메모리 인터페이스를 지원하므로 대역폭이 높은 메모리 컨트롤러를 설계하는 데 이상적입니다.최소한의 대기 시간으로 고속으로 데이터 버퍼링, 주소 생성 및 중재를 처리 할 수 ​​있습니다.빠른 시계 네트워크와 내장 된 RAM 블록의 조합은 대규모 데이터 스트림을 효율적으로 관리 할 수 ​​있습니다.이로 인해 FPGA는 이미지 처리, 비디오 스트리밍 및 과학적 계산 플랫폼에 적합합니다.

4. 사용자 정의 로직 및 임베디드 가속도

60,000 개가 넘는 논리 요소와 풍부한 클럭 관리를 통해 FPGA는 특정 알고리즘을 위해 맞춤형 하드웨어 가속기를 호스팅 할 수 있습니다.설계자는 종종 암호화, 프로토콜 구문 분석 또는 실시간 제어 루프와 같은 CPU의 계산 집약적 작업을 오프로드하는 데 사용합니다.또한 여러 기능 블록을 통합하여 복잡한 SOC와 같은 디자인에 적합합니다.이러한 유연성은 산업 자동화, 보안 시스템 및 항공 우주 제어 장치와 같은 응용 프로그램에서 가치가 있습니다.

5. 프로토 타이핑 및 교육 개발 플랫폼

EP2S60 장치는 일반적으로 프로토 타이핑, 테스트 및 학술 연구에 사용되는 FPGA 개발 키트에서 발견됩니다.논리 용량의 균형, I/O 카운트 및 DSP 기능을 통해 엔지니어와 학생들은 단일 칩에서 전체 시스템을 구현하고 확인할 수 있습니다.디지털 디자인의 빠른 반복을 지원하여 ASIC 개발에 전념하기 전에 하드웨어 검증을 가능하게합니다.많은 대학과 R & D 연구소는이를 사용하여 고급 디지털 설계 및 신호 처리 개념을 가르치는 데 사용합니다.

EP2S60F672C4 유사한 부분

사양	EP2S60F672C4	EP2S60F672C3N	EP2S60F672C5	EP2S60F672C5N	EP2S60F672I4	EP2S60F672I3N
가족 / 시리즈	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II
논리 요소 (LE)	60,440	60,440	60,440	60,440	60,440	60,440
의연금	24,176	24,176	24,176	24,176	24,176	24,176
패키지	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672
속도 등급	C4 (STD)	C3 (더 빠른)	C5 (빠른)	C5 (빠른)	i4 (std)	i3 (더 빠른)
온도 등급	상업용 (0 ~ 70 ° C)	광고	광고	광고	산업 (-40 ~ 100 ° C)	산업 (-40 ~ 100 ° C)
I/O 핀	492	492	492	492	492	492
온칩 메모리	2.4 MBIT	2.4 MBIT	2.4 MBIT	2.4 MBIT	2.4 MBIT	2.4 MBIT
핵심 전압	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
주요 차이	기준선 상업 속도	C3 스피드 빈, 무연 "N"	고속 빈	고속 빈,“N”변형	산업용 온도, 동일한 밀도	산업적이고 빠른 속도, 무연

EP2S60F672C4 프로그래밍 단계

디자인에서 EP2S60F672C4 FPGA를 사용하기 전에 컴파일 된 비트 스트림으로 올바르게 구성해야합니다.이 프로세스에는 프로그래밍 파일을 준비하고 하드웨어 인터페이스를 설정하고 전원을 켜면 구성이 올바르게로드되도록하는 것이 포함됩니다.

1 단계 : 디자인을 만들고 컴파일합니다

Intel Quartus II 소프트웨어를 사용하여 로직 디자인을 개발하는 것으로 시작합니다.설계를 완료 한 후 EP2S60F672C4 장치에 대해 특별히 프로그래밍 파일 (.sof 또는 .pof)을 생성하도록 컴파일합니다.컴파일 프로세스는 타이밍, 핀 할당 및 리소스 사용을 확인하여 디자인이 FPGA 아키텍처에 적합한 지 확인합니다.컴파일되면 비트 스트림은 장치 구성을 준비합니다.

2 단계 : 프로그래밍 하드웨어를 설정하십시오

다음으로 PC와 FPGA 보드 사이의 실제 프로그래밍 인터페이스를 준비합니다.일반적으로 USB 블래스터 또는 호환 JTAG 케이블을 장치의 JTAG 포트에 연결하는 것이 포함됩니다.쿼터 II가 프로그래머를 인식하고 대상 장치가 올바르게 감지되었는지 확인해야합니다.이 단계는 구성 프로세스를 시작하기 전에 안정적인 통신을 보장합니다.

3 단계 : 프로그래밍 파일을 장치에로드하십시오

Quartus II 프로그래머 도구를 사용하여 컴파일 된 .sof 또는 .pof 파일을 추가하고 감지 된 장치 목록에서 EP2S60F672C4를 선택하십시오.그런 다음 비트 스트림을 FPGA의 SRAM 구성 셀로 전송하여로드하는 프로그래밍 시퀀스를 시작합니다.성공적인 구성을 확인하기 위해 진행률 표시 줄 및 상태 메시지를 모니터링해야합니다.완료되면 FPGA는 프로그래밍 된 논리를 즉시 실행하기 시작합니다.

4 단계 : 구성 및 작동을 확인하십시오

프로그래밍 후 장치가 의도 한대로 작동하는지 확인합니다.Quartus II는 구성 CRC 및 상태 신호를 확인하는 검증 옵션을 제공하여 설계가 올바르게로드되는지 확인합니다.I/O 기능을 테스트하거나 기능 시뮬레이션을 실행하여 시스템 동작을 확인할 수도 있습니다.이 마지막 단계는 디자인이 하드웨어에서 완벽하게 작동하고 안정되어 있는지 확인합니다.

EP2S60F672C4 장점 및 단점

장점

• 복잡한 설계를위한 높은 논리 밀도

• 성능이 우수한 비율

• 같은 가족 내에서 쉽게 이동합니다

• 안정적이고 성숙한 개발 도구

• 산업 사용에서 입증 된 신뢰성

단점

• 쓸모없고 소스가 더 어렵습니다

• 새로운 FPGA보다 더 높은 전력 소비

• 현대의 고속 트랜시버는 없습니다

• 높은 이용시 타이밍 폐쇄가 더 어려워집니다

• 향후 프로토콜에 대한 확장 성이 제한되어 있습니다

EP2S60F672C4 포장 치수

유형	매개 변수
패키지 유형	672-FBGA (Fineline BGA)
신체 크기 (L × W)	27.00 mm × 27.00 mm
총 패키지 높이 (A)	최대 3.50 mm
스탠드 오프 높이 (A1)	최소 0.30 mm
기판 두께 (A2)	최대 3.00 mm
볼 직경 (B)	0.50 mm - 0.70 mm
볼 피치 (E)	1.00 mm
공의 수	672
장착 스타일	표면 마운트
패키지 설명	FBGA, 27 × 27 mm 그리드

EP2S60F672C4 제조업체

EP2S60F672C4 FPGA는 제조합니다 Altera Corporation, 프로그래밍 가능한 논리 장치의 선도적 인 개척자.2015 년에 Altera는 인수했습니다 인텔그리고 제품은 이제 Intel의 프로그래밍 가능한 솔루션 그룹 (PSG)에 속하며 Altera의 설립 된 FPGA 가족을 계속 지원하고 공급하고 있습니다.Intel은 Stratix II 라인을 레거시 제품 포트폴리오의 일부로 유지하여 산업 및 통신 애플리케이션에 대한 문서, 도구 지원 및 장기 가용성을 보장합니다.

결론

EP2S60F672C4는 높은 로직 밀도, 유연한 메모리 아키텍처 및 강력한 I/O 기능을 결합하여 복잡한 디지털 시스템을 지원합니다.ALM 기반 디자인, Trimatrix ™ 메모리, DSP 블록 및 클럭 관리 기능을 통해 까다로운 애플리케이션을 효율적으로 구현할 수 있습니다.그것은 입증 된 신뢰성과 성숙한 개발 지원을 제공하지만, 새로운 FPGA 세대와 비교하여 노후화 및 현대 트랜시버 부족과 같은 한계에 직면 해 있습니다.전반적으로 균형 잡힌 성능과 다양성은 신호 처리, 통신, 데이터 처리 및 프로토 타이핑 애플리케이션을위한 확실한 선택입니다.
