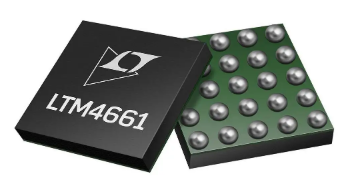

아날로그 장치 LTM4661 : 소형 전원 솔루션

오늘날의 빠르게 진행되는 전자 장치 환경에서, 컴팩트하고 효율적인 전력 솔루션은 심각한 응용 분야의 기본입니다.아날로그 장치 (ADI)는 2018 년 4 월 10 일에 선형 LTM4661 μmodule® 레귤레이터로 전원 관리 혁신을 재정의하여 전력을 도입했습니다.LTM4661은 작은 6.25mm x 6.25mm x 2.42mm BGA 패키지에 포함되어 있으며 공간 요구 사항이 최소화 된 고성능을 제공합니다.이 레귤레이터는 1.8V ~ 5.5V의 광범위한 입력 전압 범위와 2.5V에서 15V의 조정 가능한 출력 전압을 지원하므로 최소한의 외부 구성 요소가 필요합니다.낮은 시작 전압이 0.7V 인 휴대용 전자 장치, RF 시스템 및 통신 응용 프로그램에 이상적입니다.이 기사는 LTM4661의 기능과 다목적 응용 프로그램을 탐구하여 현대의 디자인 문제를 해결하는 방법을 보여줍니다.LTM4661은 웨어러블에서 통신 트랜시버에 이르기까지 고급 전력 관리 요구를위한 작고 안정적인 솔루션을 제공합니다.

목록

LTM4661 사양

특징	설명
제품 이름	LTM4661
유형	동기 스텝 업 스위칭 모드 μmodule® (전원 모듈) 조절기
패키지	6.25mm × 6.25mm × 2.42mm bga
통합 구성 요소	스위칭 컨트롤러, 파워 페트, 인덕터 및 모두 구성 요소를 지원합니다
입력 전압 범위	1.8V ~ 5.5V (시작 후 0.7V까지)
출력 전압 범위	2.5V ~ 15V (외부 저항으로 설정)
최대 전환 전류	최대 4A
외부 구성 요소가 필요했습니다	벌크 입력 및 출력 커패시터 만
전환 주파수	1MHz
건축학	이중 단계 단일 출력 아키텍처
주요 기능	- 라인 및 하중 변경에 대한 빠른 과도 응답
	- 출력 잔물결 전압 감소
특별 모드가 지원됩니다	주파수 동기화, Polyphase® 작동, 선택 가능한 버스트 모드 작동
보호	- 종료 중에 진정한 출력 분리
	- 스타트 업시 전류 제한을 인수합니다
	- 짧은 회로, 과전압 및 오버런 보호
규정 준수	PB-free 및 ROHS 준수

LTM4661의 응용

RF 마이크로파 전력 증폭기

복잡한 RF 전자 레인지 전력 증폭기의 세계에서 LTM4661 레귤레이터는 애자일 전력 관리가 핵심 역할을 수행하는 번성합니다.엔지니어링은 다양한 하중의 처리를 미세 조정하여 이러한 앰프가 최고의 효율성과 흔들리지 않는 안정성으로 작동하도록합니다.RF 마이크로파 전력 증폭기는 종종 정교한 통신 네트워크의 기초를 형성하여 복잡한 요구 사항을 충족시키기 위해 지속적인 정밀도를 요구합니다.LTM4661의 통합은 성능을 현저하게 향상시켜 수요가 높은 순간에 의존 할 수있는 출력을 제공 할 수 있습니다.

배터리 구동 DC 모터

배터리 중심의 DC 모터의 경우 LTM4661은 작고 강력한 끔찍하게 설계된 전원 솔루션을 제공함으로써 뛰어난 경쟁자로 제시합니다.이러한 모터는 휴대용 전자 제품이나 정확한 산업 장비와 같이 공간 효율과 신뢰성이 흔들리는 영역에서 유용성을 찾습니다.이 레귤레이터를 활용하면 물리적 차원과 전력 효율 사이의 절묘한 균형을 유지하여 운영 내구성과 신뢰성을 향상시킬 수 있습니다.또한, 우수한 에너지 관리는 가동 중지 시간을 최소화하고 유지 보수 간격을 확장합니다.

통신 부문 경계 추진

LTM4661은 주로 3.3V 버스 통신 트랜시버의 경우 통신 분야에서 성능과 풍부함을 높이고 보장합니다.이러한 트랜시버는 오늘날의 신속하게 진화하는 디지털 환경에서 중단없는 커뮤니케이션 및 데이터 흐름을 보장하는 데 가장 중요합니다.규제 기관의 적응 가능한 출력 범위와 유연한 운영 모드는 정확한 정의를 강화하여 엄격한 통신 운영 요구를 충족시킵니다.

LTM4661의 특징

특징	설명
완전한 솔루션 크기	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
입력 전압 범위	시작 후 1.8V ~ 5.5V, 0.7V까지
출력 전압 범위	2.5V ~ 15V
전환 전환	4a
작동 모드	이중 위상 작동
DC 출력 전압 조정	부하, 라인 및 온도에 대한 최대 총 최대 총
종료 기능	종료시 출력 분리
현재 관리	흡입 전류 제한
주파수 동기화	외부 주파수 동기화
모드 선택	선택 가능한 버스트 모드 ® 작동
보호 기능	출력 과전압 및 온도 보호
패키지 치수	6.25mm × 6.25mm × 2.42mm bga
